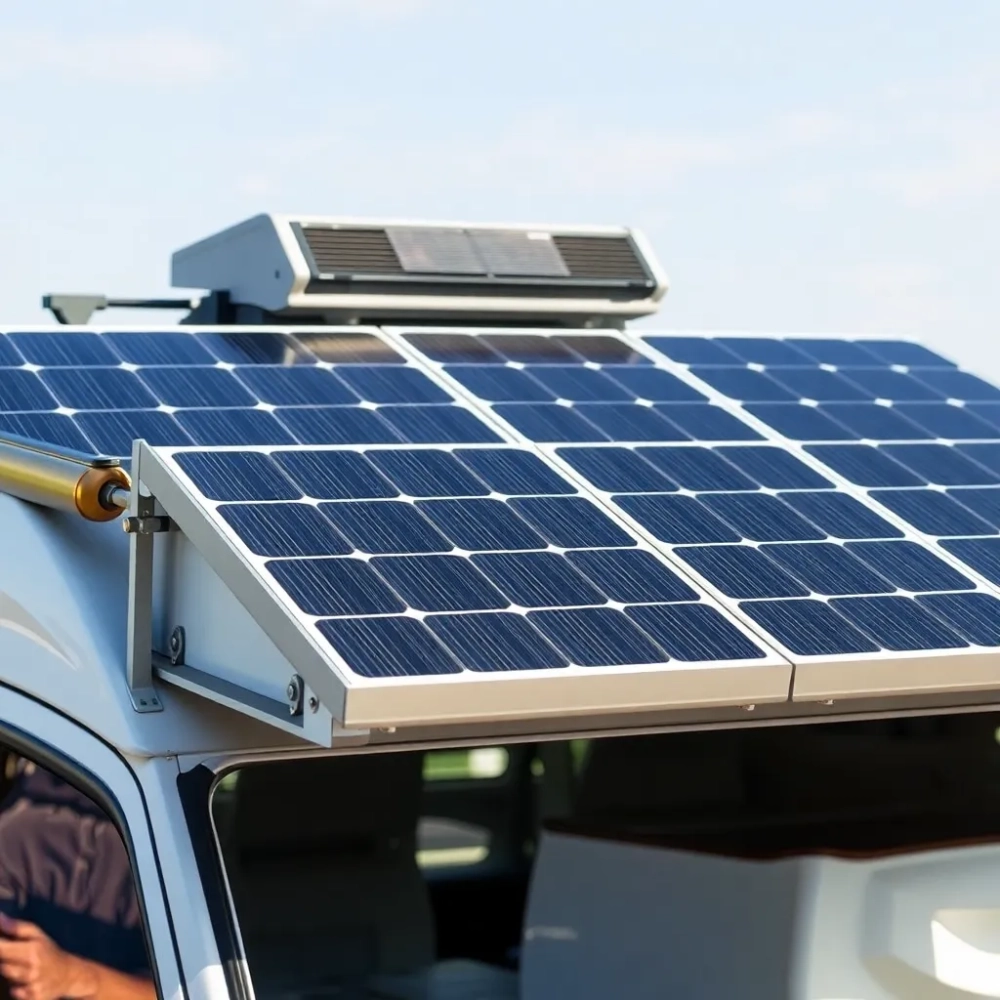

Montaż paneli fotowoltaicznych na kamperze krok po kroku

Trzy doby na dziko pod Tatrami, zero agregatu, zero gniazdka 230 V, a lodówka kompresorowa mieli przez całą noc, ekspres do kawy rano zrobił dwie pełne szklanki, a laptop z mapami offline doczekał się pełnego ładowania w południe. Taki scenariusz nie wymaga cudu ani budżetu porównywalnego z niewielką fotowoltaiką domową, lecz znajomości kilku konkretnych zależności: jak połączyć panele, żeby cień z anteny nie zabił produkcji, jaki regulator faktycznie wyciąga dodatkowe kilowatogodziny z dachu oraz dlaczego akumulator LiFePO4 zmienia ekonomię całej zabawy po dwóch sezonach. W artykule znajdziesz siedem kluczowych bloków: schematy połączeń, dobór mocy, porównanie regulatorów i magazynów energii, procedurę montażu z listą narzędzi, boks najczęstszych wpadek, trzy gotowe zestawy oraz checklistę dwudziestu punktów przed pierwszym wyjazdem.

• Szeregowe, równoległe czy mieszane łączenie paneli w kamperze
• Jaki panel fotowoltaiczny wybrać do kampera i ile mocy potrzebujesz
• Regulator MPPT czy PWM do kampera i dobór akumulatora do instalacji solarnej
• Krok po kroku montaż paneli na dachu kampera z okablowaniem MC4
• Najczęstsze błędy przy montażu paneli fotowoltaicznych na kamperze
• Kalkulacja mocy dla trzech scenariuszy
• Gotowe zestawy solarne do kampera
• Checklista dwudziestu punktów przed pierwszym wyjazdem

Szeregowe, równoległe czy mieszane łączenie paneli w kamperze

Sposób połączenia paneli decyduje o napięciu i prądzie, które trafiają do regulatora, a w konsekwencji o tym, ile realnej energii da się wyciągnąć z dachu w pochmurny poranek. Dwa identyczne moduły 100 W połączone szeregowo oddają napięcie ok. 24 V i prąd jednego panela, połączone równolegle dają 12 V i podwojony prąd, a połączenie mieszane łączy obie zalety kosztem bardziej rozbudowanego okablowania.

Przy dwóch panelach 100 W o Voc ok. 22 V połączenie szeregowe da więc ok. 44 V, co otwiera drzwi do regulatora MPPT potrafiącego pracować nawet przy 100 V na wejściu i zamieniać nadwyżkę napięcia na prąd ładowania. W praktyce oznacza to od 20 do 30 procent więcej energii w słoneczne południe niż przy tanim PWM, bo regulator śledzi punkt mocy maksymalnej modułu zamiast ograniczać go do napięcia akumulatora.

Schemat tekstowy połączenia szeregowego wygląda tak: plus pierwszego panela łączysz z minusem drugiego, a wolne końcówki (minus pierwszego i plus drugiego) prowadzisz do regulatora. Przy równoległym łączysz plus z plusem, minus z minusem, całość do regulatora jednym przewodem, ale każda gałąź wymaga własnego bezpiecznika. Połączenie mieszane stosuje się przy czterech panelach: dwa szeregi po dwa moduły, potem oba szeregi równolegle.

Przy kamperze z jednym panelem na dachu pytanie o topologię nie istnieje, bo każdy moduł pracuje samodzielnie. Decydujący staje się ono od dwóch paneli w górę, szczególnie gdy dach częściowo zasłania klimatyzator, antena satelitarna albo bagażnik rowerowy.

Jaki panel fotowoltaiczny wybrać do kampera i ile mocy potrzebujesz

Moc panela to nie wszystko. Na dachu kampera liczy się stosunek wagi do powierzchni, współczynnik sprawności oraz odporność na mikropęknięcia, bo droga potrafi wytrząść nawet dobrze zamocowany moduł. Najważniejsze parametry w karcie katalogowej to Voc (napięcie obwodu otwartego), Isc (prąd zwarcia), sprawność wyrażona w procentach oraz NOCT, czyli temperatura pracy modułu przy 800 W/m² nasłonecznienia, która realnie obniża napięcie o ok. 0,3 procenta na każdy stopień powyżej 25 °C.

Elastyczne panele cienkowarstwowe sprawdzają się na lekko zakrzywionych dachach i tam, gdzie każdy kilogram ma znaczenie, ale ich sprawność oscyluje wokół 18 procent, a żywotność jest niższa niż w modułach sztywnych monokrystalicznych. Sztywne panele monokrystaliczne osiągają sprawność 22-23 procent i przyklejone do płaskiego dachu wytrzymają dekadę, o ile montaż nie punktowo napręża ogniw.

Aby policzyć zapotrzebowanie, użyj prostej formuły: dzienne zużycie w watogodzinach podziel przez szczytowe nasłonecznienie w godzinach dla twojej trasy. W Polsce średnia wynosi 4-5 godzin pełnego słońca latem i 1,5-2 godziny zimą. Lodówka kompresorowa 50 W pracująca 8 h, oświetlenie LED 20 W przez 4 h i ładowarki 60 W przez 2 h dają razem 600 Wh, co przy 4 godzinach słońca wymaga paneli o mocy około 150 W, a przy zapasie na chmury i straty kablowe realnie 200 W.

Elastyczny czy sztywny kiedy który typ ma sens

Panel elastyczny wybierz, gdy dach jest wyraźnie łukowaty albo gdy zależy ci na każdych 2-3 kilogramach, na przykład w zabudowie na bazie vana. Nie stosuj go natomiast, gdy planujesz chodzić po dachu podczas serwisu klimatyzacji, bo powłoka ETFE wytrzymuje gradobicie, ale punktowe obciążenie butem potrafi ją uszkodzić. Panel sztywny monokrystaliczny sprawdza się zawsze tam, gdzie liczy się trwałość i sprawność, a waga nie jest ograniczeniem, czyli na klasycznym kamperze z dachem płaskim.

Regulator MPPT czy PWM do kampera i dobór akumulatora do instalacji solarnej

Regulator PWM obcina napięcie panela do poziomu akumulatora i marnuje różnicę, regulator MPPT przetwarza nadwyżkę napięcia na prąd, dzięki czemu potrafi oddać do 30 procent więcej energii w warunkach realnych. Dla kampera różnica między 150 a 195 Wh dziennie przy panelu 200 W oznacza dodatkową godzinę pracy laptopa albo jedno pełne doładowanie telefonu, co w dwutygodniowym wyjeździe sumuje się w konkretne kilowatogodziny.

Akumulator wyznacza, ile z produkcji paneli da się faktycznie zmagazynować. AGM i żelowy kosztują mniej, ale tolerują około 500 cykli przy 50 procentach rozładowania, a ich sprawność w niskich temperaturach spada. LiFePO4 wytrzymuje ponad 3000 cykli przy 80 procentach rozładowania, waży o połowę mniej i nie wymaga konserwacji, choć jego zakup boli na starcie.

Stacja zasilania, taka jak seria River 2 lub Delta 2, upraszcza cały system do podłączenia panela przez MC4 i gniazdka 230 V, ale kosztem ceny za watogodzinę i ograniczonej żywotności ogniw. Sprawdza się przy wynajmowanym kamperze albo na czas testów, zanim zdecydujesz się na pełną zabudowę z akumulatorem serwisowym. Przetwornica napięcia 12 V na 230 V jest konieczna tylko wtedy, gdy korzystasz z urządzeń wymagających czystej sinusoidy, takich jak ekspresy kolbowe, lodówki z falownikiem albo ładowarki do elektronarzędzi. Zwykła ładowarka do laptopa czy telefonu poradzi sobie z przebiegiem aproksymowanym, ale każdy silnik indukcyjny potrzebuje czystej fali.

Krok po kroku montaż paneli na dachu kampera z okablowaniem MC4

Procedura montażu składa się z dziewięciu etapów, z których każdy ma swoją fizyczną przyczynę: przygotowanie dachu zapewnia przyczepność kleju, rozmieszczenie modułów optymalizuje nasłonecznienie, przepust dachowy chroni wnętrze przed wilgocią, a bezpiecznik odcina prąd w razie zwarcia.

Potrzebne narzędzia: wiertarka z wiertłem stopniowym 12-32 mm, klucz dynamometryczny, nóż do ściągania izolacji, zaciskarka do konektorów MC4, śrubokręt krzyżakowy i płaski, poziomica, miarka, marker, papier ścierny P120, odtłuszczacz IPA, klej montażowy dekarski Sikaflex 252 lub równoważny, taśma butylowa, opaski zaciskowe UV, dwa bezpieczniki liniowe, dioda Schottky'ego (opcjonalnie).

Lokalizacja na dachu: panel powinien leżeć w najbardziej płaskiej i niezacienionej strefie, z dala od kominka piecyka, anteny satelitarnej, klimatyzatora dachowego i bagażnika. Optymalny kąt nachylenia w Polsce to 30-35 stopni latem i 60 stopni zimą, ale kamper prawie zawsze stoi poziomo, więc priorytetem jest brak cienia, a nie kąt.

1. Odtłuść dach alkoholem IPA, wyznacz pozycję panela, sprawdź poziomicą.
2. Nałóż taśmę butylową wzdłuż krawędzi klejenia oraz warstwę kleju Sikaflex w narożnikach i w środku.
3. Przyłóż panel, dociśnij, pozostaw 24 h pod obciążeniem do pełnego wiązania kleju.
4. Wytnij otwór pod przepust dachowy w najniższym punkcie panela, zamontuj przepust z uszczelką EPDM.
5. Przeprowadź przewód solarny 2 × 4 mm² przez przepust, zostaw pętlę odciążającą wewnątrz.
6. Zaciśnij konektory MC4 zaciskarką, sprawdź polaryzację miernikiem.
7. Poprowadź kabel do regulatora, zamontuj bezpiecznik 15-25 A na linii plusa przy akumulatorze.
8. Podłącz regulator do akumulatora najpierw, potem do panela, na końcu do odbiorników.
9. Uruchom system, sprawdź napięcie Voc, prąd ładowania, kierunek prądu.

Przekrój kabla dobieraj do prądu i długości: dla 10 A i 5 m wystarczy 4 mm², dla 15 A i 8 m lepiej 6 mm². Przepusty dachowe wymagają warstwy Sikaflexu pod kołnierzem oraz okresowej kontroli uszczelki, bo wibracje na dłuższych trasach potrafią ją poluzować. Zabezpieczenie linii bezpiecznikiem chroni akumulator przed prądem wstecznym, a dioda Schottky'ego włączona szeregowo w linię panela zapobiega nocnemu przepływowi prądu z akumulatora do modułu, co w instalacjach PWM potrafi zjeść kilka procent pojemności.

Najczęstsze błędy przy montażu paneli fotowoltaicznych na kamperze

Kalkulacja mocy dla trzech scenariuszy

Scenariusz solo, weekend na polu biwakowym: lodówka kompresorowa 50 W przez 6 h, oświetlenie 10 W przez 4 h, ładowanie telefonu i laptopa 40 W przez 2 h. Sumaryczne zużycie wynosi 420 Wh dziennie, przy 4 godzinach słońca potrzeba paneli o mocy około 120 W, w praktyce wybiera się 160 W z zapasem.

Scenariusz para, tygodniowa wyprawa w góry: lodówka 60 W przez 8 h, ekspres przenośny 600 W przez 10 min, laptop 60 W przez 4 h, oświetlenie 20 W przez 5 h, ładowarki 40 W przez 3 h. Sumaryczne zużycie wynosi 1100 Wh dziennie, panel 200 W zapewni pełne pokrycie latem i 70 procent pokrycia wiosną oraz jesienią.

Scenariusz rodzina czteroosobowa, pełen sezon: lodówka 80 W przez 12 h, telewizor 50 W przez 4 h, laptop 60 W przez 4 h, telefony i tablety 50 W przez 5 h, oświetlenie 30 W przez 6 h. Sumaryczne zużycie wynosi 1900 Wh dziennie, wymaga to paneli 400 W oraz magazynu LiFePO4 o pojemności minimum 200 Ah, ponieważ produkcja zimą spada poniżej 50 procent.

Gotowe zestawy solarne do kampera

Zestaw budżetowy do 2000 zł

Panel 160 W Rigid, regulator PWM 20 A, akumulator AGM 100 Ah, kabel 2 × 4 mm² długości 5 m, komplet MC4, przepust dachowy, bezpiecznik 15 A. Taki zestaw obsłuży lodówkę kompresorową do 60 W oraz ładowarki telefonów i laptopa, nie obsłuży jednak ekspresu kolbowego ani klimatyzacji dachowej.

Zestaw standard do 4500 zł

Dwa panele 220 W Rigid połączone równolegle, regulator MPPT 30 A, akumulator LiFePO4 100 Ah z BMS, przetwornica czysta sinusoida 1000 W, kabel 2 × 6 mm² długości 8 m, odgromnik, bezpieczniki, przepust dachowy, klej dekarski. Pokrycie zapotrzebowania dwóch osób w pełnym sezonie wynosi około 90 procent.

Zestaw premium do 9000 zł

Cztery panele 220 W Rigid w połączeniu szeregowym do regulatora MPPT 60 A, akumulator LiFePO4 200 Ah z BMS i modułem Bluetooth, przetwornica 2000 W, monitor energii z shuntem, odgromnik klasy II, komplet okablowania 2 × 6 mm², przepusty, klej, dioda Schottky'ego, zapasowy bezpiecznik. System wystarcza rodzinie czteroosobowej na pełen off-grid przez cały sezon od maja do września.

Checklista dwudziestu punktów przed pierwszym wyjazdem

1. Sprawdź Voc i Isc panela miernikiem przed podłączeniem do regulatora.
2. Zweryfikuj polaryzację MC4, plus do plusa, minus do minusa.
3. Skontroluj zacisk konektorów MC4, delikatne szarpnięcie nie powinno ich ściągnąć.
4. Sprawdź napięcie akumulatora przed i po pierwszym dniu ładowania.
5. Skontroluj temperaturę regulatora po godzinie pracy, powinien być letni, nie gorący.
6. Obejrzyj klej w narożnikach panela po 24 godzinach, nie może się odspoić.
7. Sprawdź przepust dachowy pod kątem zacieków po pierwszym deszczu.
8. Przetestuj pracę lodówki przez pełną dobę bez agregatu i gniazdka.
9. Sprawdź spadek napięcia na kablu pod pełnym obciążeniem, nie powinien przekraczać 3 procent.
10. Skontroluj mocowanie wsporników lub kleju, żaden nie może grać na dachu.
11. Sprawdź wizualnie stan kabli, izolacja nie może być przetarta o krawędź dachu.
12. Przetestuj przetwornicę pod obciążeniem 80 procent mocy znamionowej.
13. Sprawdź zapasowy bezpiecznik w pojeździe, jego wartość musi odpowiadać linii.
14. Skontroluj stan akumulatora aplikacją Bluetooth lub woltomierzem po pełnym ładowaniu.
15. Zweryfikuj poprawność pracy BMS w akumulatorze LiFePO4, brak alarmów.
16. Sprawdź działanie wentylacji przy przetwornicy, nie może się przegrzewać.
17. Skontroluj kierunek przepływu prądu diody Schottky'ego, plus do minusa akumulatora.
18. Sprawdź mocowanie przepustu po przejechaniu 500 km po nierównościach.
19. Zweryfikuj deklarowaną moc panela w pełnym słońcu, +/- 5 procent normy.
20. Sprawdź historię ładowania z monitora energii, brak gwałtownych skoków.

Samodzielny montaż paneli fotowoltaicznych na kamperze jest w zasięgu osoby z podstawowym doświadczeniem w elektronarzedziach i elektryce, o ile trzyma się normy PN-EN 61215 określającej wymagania dla modułów fotowoltaicznych oraz normy PN-HD 60364 dla instalacji elektrycznych niskiego napięcia. Cała procedura zajmuje od jednego do dwóch dni roboczych, a zwrot z inwestycji przy regularnym użytkowaniu pojawia się zwykle po trzech sezonach, szczególnie przy rezygnacji z kempingów z prądem i z agregatu spalinowego. Jeśli masz już panel i akumulator, przejdź do kalkulacji doboru regulatora MPPT albo porównania przetwornic czystej sinusoidy, bo właśnie te dwa elementy najczęściej decydują o tym, czy instalacja pracuje stabilnie przez cały sezon.

Źródła danych i normy: karty katalogowe producentów modułów fotowoltaicznych (seria Rigid 100-400 W), norma PN-EN 61215 dotycząca modułów fotowoltaicznych z krzemu krystalicznego, norma PN-HD 60364 dla instalacji elektrycznych niskiego napięcia, karty techniczne akumulatorów LiFePO4 (serwis BMS), dane nasłonecznienia z Instytutu Meteorologii i Gospodarki Wodnej dla Polski środkowej, norma EN 50548 dla konektorów MC4 stosowanych w instalacjach solarnych.
