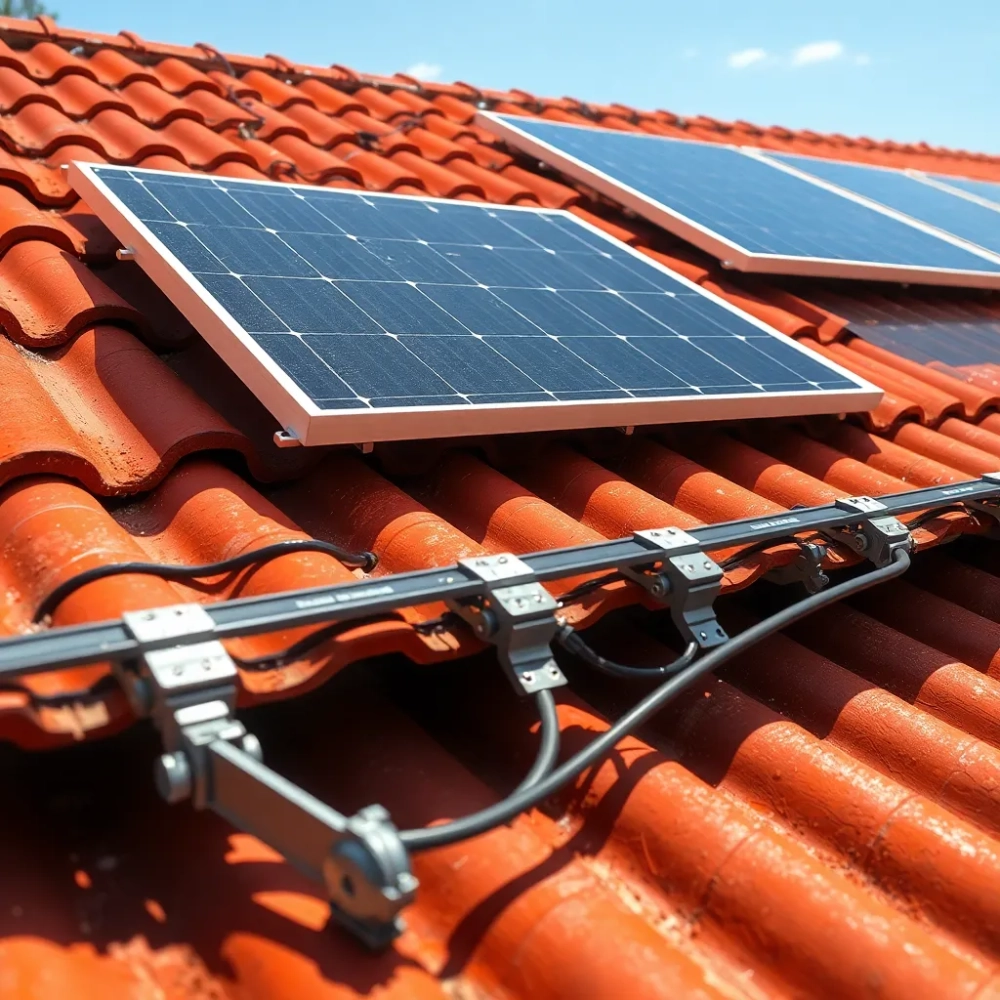

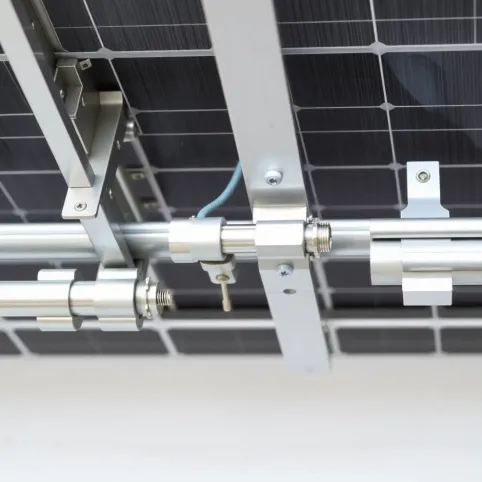

Montaż paneli fotowoltaicznych na dachu z dachówką bez błędów

Dachówka od lat pozostaje jednym z najczęściej wybieranych pokryć dachowych w Polsce, a montaż paneli fotowoltaicznych na dachu z dachówką to scenariusz, z którym mierzy się coraz więcej inwestorów planujących własną elektrownię słoneczną. Ceramiczna i betonowa powierzchnia bywa postrzegana jako trudne podłoże dla instalacji PV, w rzeczywistości jednak przy właściwym doborze haków i szyn konstrukcja spoczywa na dachu pewnie przez dekady. Poniżej znajdziesz kompletny przewodnik od audytu pokrycia, przez dobór elementów montażowych, po etapowe wykonanie robót i unikanie typowych błędów, które kosztują czas, pieniądze oraz szczelność połaci.

• Dlaczego dachówka to dobre pokrycie pod fotowoltaikę
• Przygotowanie dachu z dachówki do montażu paneli PV
• Konstrukcja montażowa: haki, szyny i klemy do dachówki
• Montaż paneli na dachówce krok po kroku
• Najczęstsze błędy przy montażu PV na dachówce
• Koszty i czas montażu
• Serwis i przeglądy instalacji na dachówce

Dlaczego dachówka to dobre pokrycie pod fotowoltaikę

Żywotność dachówki ceramicznej sięga 80-120 lat, a betonowej 50-80 lat, co oznacza, że pokrycie z powodzeniem przeżyje dwie lub nawet trzy wymiany pokładu fotowoltaicznego. Masa własna dachówki wynosi od 40 do 70 kg/m², dzięki czemu dach dysponuje solidnym zapasem nośności, a jego naturalna obciążalność mechaniczna zwykle przekracza wymagania stawiane przez standardową instalację PV.

Estetyka odgrywa tu niebagatelną rolę: panele zamontowane na dachówce z użyciem czarnych lub szarych szyn aluminiowych wtapiają się w kolorystykę pokrycia znacznie lepiej niż na blasze trapezowej. Wielu inwestorów traktuje więc dachówkę nie tylko jako funkcjonalną bazę, ale jako świadomy wybór architektoniczny, który podnosi wartość nieruchomości przy ewentualnej odsprzedaży.

Różnica między dachówką ceramiczną a betonową przejawia się głównie w nasiąkliwości i twardości. Ceramika, twardsza i mniej porowata, wymaga haków z dłuższą stopką, które ominą profile zamkowe. Beton łatwiej poddaje się obróbce, ale jego powierzchnia wykazuje większą rozszerzalność termiczną, co wymaga luzów dylatacyjnych w szynach.

Porównanie typów dachówek pod kątem montażu PV

Karpiówka wymaga szczególnej uwagi ze względu na płaski profil, który nie daje naturalnego oparcia dla standardowego haka. Rozwiązaniem są systemy z podwójnym rzędem haków lub płyty montażowe rozłożone na kilku sąsiednich dachówkach.

Przygotowanie dachu z dachówki do montażu paneli PV

Pierwszym krokiem jest kontrola stanu więźby: krokwie powinny być suche, bez śladów zgnilizny i o przekroju nie mniejszym niż 8×16 cm, co wynika z obliczeń wytrzymałościowych wg PN-EN 1995-1-1. W praktyce rzadko spotyka się krokwie słabsze, ale w dachach modernizowanych po 1970 roku warto zweryfikować ich rozstaw, który optymalnie mieści się w przedziale 80-100 cm.

Kąt nachylenia połaci w przedziale 30-40° zapewnia najwyższą roczną wydajność paneli w polskich warunkach nasłonecznienia. Nachylenie 25° nadal daje dobre wyniki, ale poniżej 20° wymaga już dodatkowej wentylacji, bo sprawność modułów spada średnio o 0,4-0,5% na każdy stopień odchylenia od optimum.

Ekspozycja ma znaczenie pierwszorzędne: dach skierowany na południe generuje około 100% energii referencyjnej, południowy-wschód i południowy-zachód około 95%, a wschodni lub zachodni około 80%. Zacienienie od komina, lukarny czy wysokiego drzewa potrafi obniżyć uzysk o 15-30%, dlatego przed projektowaniem warto wykonać symulację w narzędziu typu PV*Sol lub podobnym.

Od strony formalnej mikroinstalacja o mocy do 50 kW nie wymaga pozwolenia na budowę ani zgłoszenia w starostwie, o ile instalacja nie jest zlokalizowana na obiekcie zabytkowym. Obowiązkiem inwestora pozostaje natomiast zgłoszenie przyłączenia do operatora sieci dystrybucyjnej (OSD) oraz zawarcie umowy sprzedaży energii w modelu net-billing.

Konstrukcja montażowa: haki, szyny i klemy do dachówki

Hak dachowy stanowi punkt przeniesienia obciążenia z paneli na krokiew. W zależności od kształtu dachówki stosuje się trzy podstawowe warianty: hak typu S (do dachówek zakładkowych), hak regulowany z śrubą dociskową (do karpiówki) oraz hak przesuwny (do dachówek o dużej rozszerzalności). Każdy z nich mocuje się minimum czterema wkrętami do krokwi o klasie wytrzymałości co najmniej C24, co gwarantuje nośność 1,2 kN na punkt.

Szyny aluminiowe 6063 T5 o przekroju 40×40 mm lub 50×50 mm stanowią szkielet, do którego trafiają klemy. Łączniki szyn powinny być dokręcane momentem 18-22 Nm, a klemy końcowe i środkowe momentem 14-18 Nm, przy użyciu klucza dynamometrycznego. Wartości te zabezpieczają połączenie przed poluzowaniem pod wpływem drgań wiatrowych.

Klemy dzielą się na końcowe (mocujące skrajne moduły) oraz środkowe (łączące sąsiednie panele). Wysokość klemy musi odpowiadać grubości ramy modułu, zwykle 30 mm lub 35 mm, a podkładka EPDM pod stopą klemy tłumi drgania i chroni aluminium ramy przed mikropęknięciami.

Lista materiałów dla typowej instalacji 6 kW

• 18-20 haków dachowych (zależnie od rozstawu krokwi)
• 4-6 szyn aluminiowych o długości 2,1 m
• 4 klemy końcowe, 12-14 klem środkowych
• 80-100 wkrętów farmerskich 6×80 mm do krokwi
• 20 podkładek EPDM pod haki
• 2 łączniki szyn na każdy styk

Norma PN-EN 1991-1-3 przewiduje dla Polski obciążenie śniegiem od 0,7 do 2,4 kN/m² w zależności od strefy, dlatego w górskich regionach rozstaw haków skraca się do 80 cm zamiast standardowych 120 cm. Wartość tę weryfikuje projektant na podstawie mapy obciążeń IPPT oraz strefy wiatrowej wg PN-EN 1991-1-4.

Montaż paneli na dachówce krok po kroku

Prace rozpoczynamy od wyznaczenia rozstawu krokwi za pomocą detektora lub po odsłonięciu fragmentu membrany. Kolejny krok to demontaż dachówek w obrębie planowanego pola modułów: zwykle od czterech do sześciu rzędów wzdłuż krokwi i na długości połaci. Dachówki układa się na zabezpieczonym podeście lub w koszach transportowych, by nie uszkodzić zamków.

Haki mocuje się wkrętami farmerskimi 6×80 mm w odstępach minimum 4 sztuk na hak, prostopadle do włókien krokwi. Miejsce montażu uszczelnia się podkładką EPDM lub specjalną taśmą butylową, która kompensuje ruchy termiczne i chroni przed kapilarnym podciąganiem wody. Moment dokręcania wkrętów wynosi 12-14 Nm.

Na zamontowane haki nasuwa się szyny aluminiowe i łączy je dedykowanymi łącznikami. Szyny powinny wystawać około 10-15 cm poza obręb skrajnych haków, co ułatwia późniejsze mocowanie klem końcowych. Całość wypoziomowuje się niwelatorem laserowym, gdyż nawet 5 mm różnicy na długości 6 m zaburza estetykę widocznej linii paneli.

Panele układa się od klem końcowych w kierunku środka pola, dzięki czemu klemy środkowe dociskają jednocześnie dwa sąsiednie moduły. Każdy panel opuszczany jest na szyny z użyciem specjalnych uchwytów ssawkowych lub lin asekuracyjnych, by nie porysować szyby hartowanej. Po wstępnym osadzeniu klem dokręca się kluczem dynamometrycznym momentem 14-18 Nm.

Okablowanie stringów prowadzi się w korytkach odpornych na UV, przymocowanych do szyn opaskami zaciskowymi. Przewody ujemne i dodatnie należy rozdzielić, by ograniczyć pętle indukcyjne, a połączenia MC4 zaciskać dedykowaną zaciskarką. Uziemienie konstrukcji wykonuje się przewodem LGY 6 mm² do szyny wyrównania potencjałów, zgodnie z PN-HD 60364-7-712.

Najczęstsze błędy przy montażu PV na dachówce

Źle dobrany hak do typu dachówki to klasyka: krótki hak na karpiówce nie obejmuje zamku, a zbyt długi na dachówce zakładkowej unosi moduły pod kątem, psując płaszczyznę. Skutkiem bywa przeciek przy pierwszym większym deszczu oraz widoczne ugięcie paneli, które prowadzi do mikropęknięć ogniw.

Zbyt mała liczba haków obciąża pojedyncze krokwie ponad ich wytrzymałość. Norma zakłada obciążenie 0,55 kN/m² dla modułów i 0,3 kN/m² dla śniegu, ale wielu wykonawców instaluje zbyt mało punktów, oszczędzając na czasie. Po dwóch zimach taka instalacja potrafi się wyraźnie przesunąć.

Brak uszczelnienia wokół haków to trzeci najczęstszy grzech. Woda wnika wówczas pod kontrłaty i po kilku latach powoduje gnicie drewna, którego naprawa wymaga rozebrania całego pola modułów. Koszt takiej pomyłki zwykle dziesięciokrotnie przewyższa zaoszczędzoną kwotę.

Montaż na starej, popękanej dachówce to proszenie się o kłopoty: zanim powstanie nowa instalacja, połaci powinna przyjrzeć się osoba z doświadczeniem dekarskim. Wymiana pojedynczych dachówek przed montażem jest tańsza niż wymiana całego pola po dwóch sezonach eksploatacji PV.

Checklista przed rozpoczęciem montażu

• Stan krokwi i kontrłat zweryfikowany, brak śladów wilgoci
• Strefa wiatrowa i śniegowa potwierdzona na mapie obciążeń
• Zestaw haków dopasowany do typu dachówki
• Klucz dynamometryczny z zakresem 10-25 Nm
• Szelki bezpieczeństwa i lina asekuracyjna
• Prognoza pogody bez opadów przez minimum 48 godzin

Koszty i czas montażu

Całkowity koszt instalacji 6 kW na dachówce waha się od 24 000 do 32 000 zł brutto, z czego konstrukcja montażowa stanowi około 15-20%. Samodzielne wykonanie pozwala zaoszczędzić 30-50% na robociźnie, ogranicza się jednak do inwestorów z doświadczeniem dekarskim lub pod nadzorem osoby, która to doświadczenie posiada.

Czas montażu zależy od warunków pogodowych i doświadczenia ekipy. Standardowa instalacja 6 kW zajmuje 1-2 dni robocze, z czego pół dnia przypada na demontaż dachówek i montaż haków, reszta na szyny, panele i okablowanie. Samodzielne pracy rozciągają się zwykle do 4-5 dni, wliczając przerwy na konsultacje z elektrykiem.

Konserwacja instalacji ogranicza się do corocznego przeglądu wizualnego: sprawdzenia szczelności przy hakach, stanu klem i czystości modułów. Mycie paneli czystą wodą bez detergentów wystarcza w większości przypadków, a samodzielne czyszczenie z poziomu okapu lub drabiny eliminuje koszty ekipy alpinistycznej.

Kiedy samodzielny montaż się nie opłaca

Brak asekuracji, skomplikowana geometria dachu, konieczność wymiany kilkunastu dachówek czy potrzeba ingerencji w instalację odgromową to sygnały, by wezwać ekipę. Pozorna oszczędność zamienia się wtedy w koszt napraw, które przekraczają różnicę w cenie robocizny.

Serwis i przeglądy instalacji na dachówce

Coroczny przegląd obejmuje kontrolę wizualną haków, klem i uszczelnień oraz pomiar napięć poszczególnych stringów. Wahania powyżej 3% względem wartości z dnia uruchomienia sygnalizują degradację modułów lub utlenienie styków MC4. Termowizja wykonywana kamerą o rozdzielczości co najmniej 384×288 pikseli pozwala zlokalizować hot-spoty i uszkodzone ogniwa.

Po dziesięciu latach eksploatacji warto rozważyć przegląd konstrukcji montażowej ze szczególnym uwzględnieniem śrub i podkładek. Stal nierdzewna A2 wytrzymuje zwykle 25-30 lat, ale w strefach nadmorskich okres ten skraca się do 15-20 lat z powodu aerozolu solnego. W takim środowisku lepiej od początku stosować śruby A4.

Czyszczenie paneli na dachówce wymaga ostrożności: myjka ciśnieniowa może wypchnąć wodę pod dachówki, zwłaszcza przy starszych pokryciach. Bezpieczniej używać miękkiej szczotki na wysięgniku oraz czystej wody bez środków chemicznych, które pozostawiają film obniżający sprawność modułów.

Źródła i podstawy prawne

• PN-EN 1991-1-3 oddziaływanie na konstrukcje: obciążenie śniegiem (Polska ma obowiązek stosowania parametrów krajowych w Załączniku Krajowym)
• PN-EN 1991-1-4 oddziaływanie na konstrukcje: obciążenie wiatrem, z mapą stref wiatrowych dla Polski
• PN-EN 1995-1-1 projektowanie konstrukcji drewnianych: kryteria klasyfikacji krokwi C24
• PN-HD 60364-7-712 instalacje elektryczne niskiego napięcia: wymagania dotyczące instalacji fotowoltaicznych
• Ustawa z dnia 20 maja 2016 r. o inwestycjach w zakresie elektrowni wiatrowych (Dz.U. 2016 poz. 961) oraz Ustawa Prawo budowlane (t.j. Dz.U. 2024 poz. 725) w zakresie zwolnienia z pozwolenia na budowę mikroinstalacji do 50 kW
• Ustawa z dnia 10 kwietnia 1997 r. Prawo energetyczne (t.j. Dz.U. 2024 poz. 266) regulująca kwestie przyłączenia i rozliczeń prosumenta
• Mapa obciążeń śniegiem i wiatrem IPPT (ITB) dane wejściowe do obliczeń konstrukcji montażowych

Montaż paneli fotowoltaicznych na dachu z dachówką to inwestycja na dekady, nie na sezon, dlatego warto poświęcić czas na staranne przygotowanie i wybór sprawdzonych rozwiązań. Szczegółowy projekt z obliczeniami wytrzymałościowymi, właściwy dobór haków oraz przestrzeganie norm montażowych procentują bezawaryjną pracą instalacji przez 25-30 lat i spokojnym snem niezależnie od aury za oknem.
