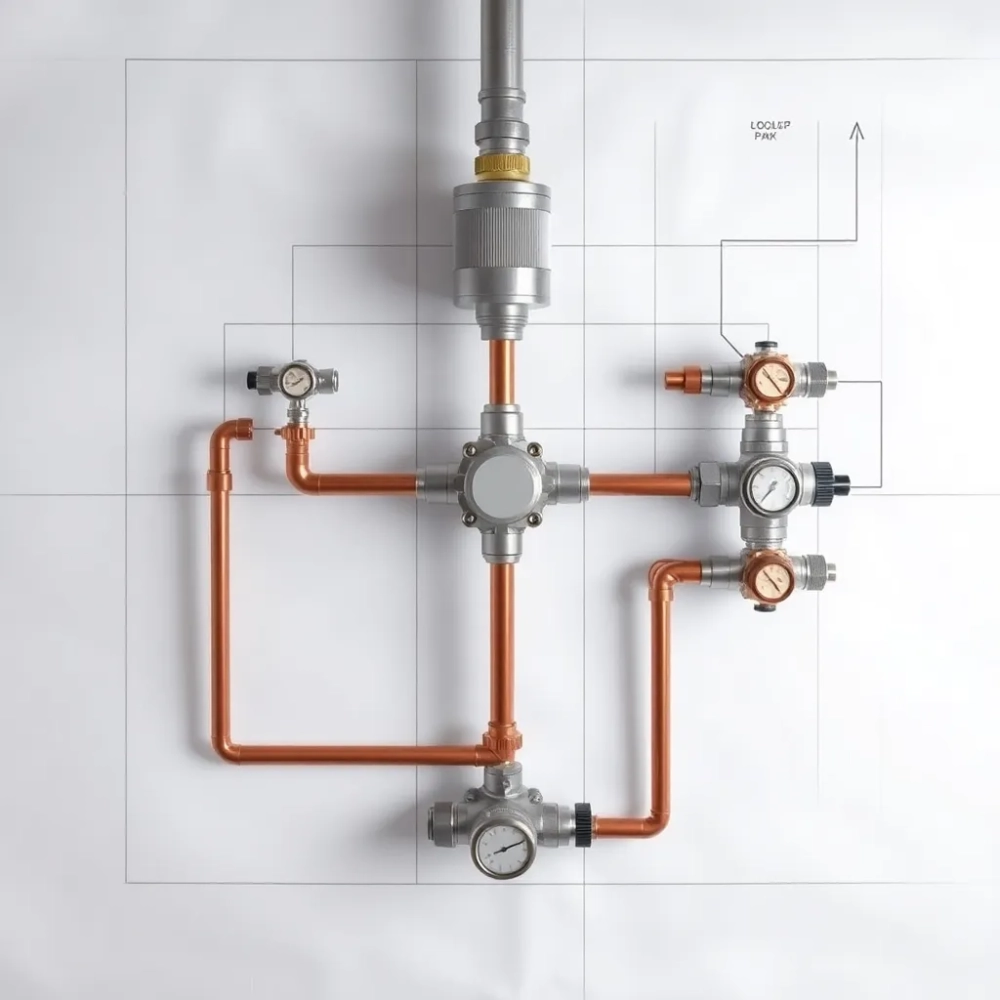

Podłogówka z grzejnika: schemat podłączenia krok po kroku

Masz w domu grzejniki ścienne i marzy Ci się ciepła podłoga, a hydraulik rzuca hasło „zawór mieszający", po czym rysuje coś, czego nie rozumiesz? Schemat podłączenia podłogówki z grzejnika w jednej instalacji to w gruncie rzeczy prosta idea: dwa obiegi o różnych temperaturach zasilania muszą dostać wodę o parametrach dopasowanych do siebie, a nie do siebie nawzajem. Poniżej rozbieram ten temat warstwa po warstwie, bez ściemy i bez lania wody.

• Dlaczego grzejnik i podłogówka potrzebują innej temperatury wody
• Dobór zaworu mieszającego do podłogówki
• Pompa obiegowa i sterowanie temperaturą wody
• Błędy przy łączeniu grzejnika z ogrzewaniem podłogowym
• Kiedy ten schemat nie ma sensu

Dlaczego grzejnik i podłogówka potrzebują innej temperatury wody

Grzejnik ścienny działa najefektywniej, gdy do niego trafia woda o temperaturze 55-75°C. Im wyższa, tym większa moc grzewcza z tej samej powierzchni. Ogrzewanie podłogowe natomiast działa zupełnie inaczej: krąży w nim woda schłodzona do 28-35°C, a przy wyższych wartościach zaczyna pylić, przesuszać powietrze i powodować ból nóg przy dłuższym staniu.

Różnica wynika z fizyki wymiany ciepła. Grzejnik oddaje energię głównie przez konwekcję, więc musi mieć chłodną wodę szybko odprowadzoną. Podłogówka grzeje przez promieniowanie z dużej powierzchni przy niewielkim gradiencie temperatury. Przepuszczenie przez rurę podłogową wody 60°C oznacza oddanie do pomieszczenia niemal dwa razy za dużo mocy, niż zakładał projektant.

Stąd prosty wniosek: w żadnym wypadku nie łączymy obu obiegów szeregowo na jednym rozdzielaczu. Grzejnik „zje" całą energię, a podłoga pozostanie ledwo ciepła albo wręcz zimna. Konieczny jest osobny obieg hydrauliczny z własnym punktem zasilania.

Uwaga: podłączanie rury podłogowej bezpośrednio do gałązki grzejnikowej bez zaworu mieszającego to najczęstsza przyczyna reklamacji „podłoga nie grzeje" w remontowanych domach.

Dobór zaworu mieszającego do podłogówki

Zawór mieszający, nazywany też podmieszaniem, to urządzenie, które pobiera wodę gorącą z kotłowni i wodę schłodzoną z powrotu, a następnie podaje do podłogówki mieszankę o zadanej temperaturze. Najczęściej stosowany jest zawór trójdrogowy, ale w małych instalacjach świetnie sprawdza się też zawór czterodrogowy.

Zawór trójdrogowy ma trzy króćce: zasilanie z kotła (gorące), powrót z podłogówki (schłodzone) oraz wyjście do obiegu podłogowego. Jego zadaniem jest dynamiczne dozowanie proporcji między tymi strumieniami. Czterodrogowy działa podobnie, ale ma dodatkowy króciec, przez który część wody z zasilania jest kierowana od razu do powrotu kotła. Dzięki temu przy małych obciążeniach kocioł nie wychładza się nadmiernie.

Kluczowy parametr doboru to przepływ, wyrażany w m³/h. Dla typowej podłogówki 80 m² przy rozstawie rur 15 cm potrzebujesz około 0,8-1,2 m³/h. Wartość tę wyliczysz ze wzoru: moc [W] / (przyrost temperatury [K] × 1,16). Zawsze dobieraj zawór z 20% zapasem, bo pompa obiegowa w obiegu podłogowym też zjada część ciśnienia.

Sterowanie zaworem odbywa się na dwa sposoby. Starsze rozwiązania wykorzystują siłownik termiczny sterowany pokojowym termostatem. Nowsze, inteligentniejsze, używają siłownika proporcjonalnego (0-10 V) współpracującego z regulatorem pogodowym. Ten drugi wariant lepiej radzi sobie z wahaniami temperatury zewnętrznej i oszczędza nawet 15% paliwa w skali roku.

Najczęstsze błędy przy doborze to wybór zaworu „na oko" bez sprawdzenia współczynnika kv oraz instalowanie go w pozycji odwróconej względem schematu producenta. Skutek? Zawór albo szumi, albo w ogóle nie miesza, a w skrajnych przypadkach przepuszcza całą gorącą wodę prosto do podłogówki.

Pompa obiegowa i sterowanie temperaturą wody

Pompa obiegowa w obiegu podłogowym musi pokonać opory znacznie większe niż w obiegu grzejnikowym. Rura PE-Xa 16×2 mm ma straty ciśnienia rzędu 100-200 Pa na metr, a przy pętlach 80-120 m sumuje się to do 15-25 kPa. Dlatego pompa musi mieć wydajność przynajmniej 3 m³/h przy słupie 4 m, a najlepiej pompę z elektroniczną regulacją obrotów.

Sterowanie pompą współpracuje z czujnikiem temperatury wody zasilającej obieg podłogowy. Czujnik montuje się na rurze zasilającej tuż za zaworem mieszającym. Gdy temperatura spada poniżej nastawy, pompa przyspiesza i jednocześnie otwiera się zawór, domieszając więcej gorącej wody. Gdy temperatura rośnie, pompa zwalnia, a zawór przymyka dopływ.

W praktyce stosuje się dwa tryby pracy pompy. Tryb stałego delta p utrzymuje stałą różnicę ciśnień między wlotem a wylotem, co minimalizuje hałas przy zmiennym przepływie. Tryb proporcjonalny zmniejsza obroty przy małym zapotrzebowaniu, dzięki czemu pompa pobiera zauważalnie mniej prądu.

Tabela orientacyjnych parametrów pomp do podłogówki:

Zawsze montuj pompę na rurze powrotnej obiegu podłogowego, nie na zasilającej. Różnica wynika z faktu, że woda schłodzona jest gęstsza i mniej agresywna chemicznie dla uszczelek pompy. Ponadto przy zaniku napięcia pompa na powrocie nie będzie „tłoczyć" gorącej wody w stronę pomieszczenia, co zmniejsza ryzyko przegrzania podłogi.

Wskazówka: jeśli projektujesz instalację dwufunkcyjną (grzejniki + podłogówka) o łącznej mocy powyżej 25 kW, rozważ zastosowanie sprzęgła hydraulicznego. Oddziela ono obieg kotłowy od obiegów grzewczych i pozwala każdemu z nich pracować z własną pompą i własnymi parametrami.

Błędy przy łączeniu grzejnika z ogrzewaniem podłogowym

Brak zaworu mieszającego to grzech numer jeden. Drugi, równie powszechny, to złe ustawienie temperatury wody zasilającej. Wielu wykonawców nastawia 45°C „na wszelki wypadek", co prowadzi do przegrzewania podłogi i niezadowalającej wydajności grzejników w sypialni.

Prawidłowy schemat podłączenia podłogówki z grzejnika zakłada, że każdy obieg ma swój termostat i swoją nastawę. Obieg grzejnikowy pracuje w krzywej grzewczej dopasowanej do temperatury zewnętrznej, najczęściej w zakresie 50-70°C. Obieg podłogowy utrzymuje 28-35°C niezależnie od warunków, bo ludzka stopa nie odczuje różnicy między 18 a 22°C przy powierzchni podłogi 26°C.

Innym błędem jest montowanie zaworów odcinających w złych miejscach. Aby móc zrównoważyć hydraulicznie oba obiegi, potrzebujesz zaworów regulacyjnych na każdym grzejniku i na każdej pętli podłogówki. Bez nich krótsze pętle będą „kraść" wodę dłuższym i podłoga pod prysznicem będzie ciepła, a pod łóżkiem zimna.

Częsty problem to także brak zaworów zwrotnych na połączeniach. Gdy pompa w obiegu grzejnikowym i pompa w obiegu podłogowym pracują jednocześnie, woda zaczyna krążyć „na skróty" przez zawór mieszający. Zawór zwrotny na zasilaniu podłogówki i drugi na powrocie blokują tę niepożądaną cyrkulację.

Uwaga: nigdy nie używaj jednego termostatu pokojowego do sterowania całą instalacją mieszaną. Termostat w salonie wyłączy kocioł, gdy temperatura w salonie osiągnie 21°C, ale sypialnia z samymi grzejnikami ostygnie, bo obieg grzejnikowy już dawno się zamknął.

Ostatnia kwestia to dobór średnic rur. Grzejniki potrzebują DN15 lub DN20, podłogówka DN16 lub DN20 z tworzywa. Łączenie ich bezpośrednio, bez rozdzielacza, to proszenie się o kłopoty z regulacją. Rozdzielacz z przepływomierzami rozwiązuje problem, a jego koszt (300-700 zł za 6-8 obwodów) zwraca się w ciągu dwóch sezonów dzięki niższym rachunkom za gaz.

Kiedy ten schemat nie ma sensu

Podłączenie podłogówki do istniejącego obiegu grzejnikowego mija się z celem w domach z kominem stalowym niskiej jakości i kotłem na węgiel. Podłogówka potrzebuje stabilnej, niskiej temperatury zasilania, a taki kocioł działa w trybie „włącz-wyłącz", wyrzucając chwilowo wodę 70-80°C. Każdy cykl to ryzyko przegrzania posadzki i pękania rur.

Drugi przypadek to bardzo małe pomieszczenia, na przykład łazienka 4 m². Montowanie osobnego obiegu podłogowego, zaworu mieszającego i pompy dla 6 m² podłogi jest ekonomicznie nieuzasadnione. W takiej sytuacji lepiej postawić na drabinkowy grzejnik łazienkowy albo matę elektryczną pod płytkami.

Wreszcie, w mieszkaniach w bloku z instalacją centralnego ogrzewania, podłączanie podłogówki do wspólnego pionu jest zabronione przez regulaminy spółdzielni i normy PN-EN 12831. Każda zmiana w instalacji musi przejść przez projekt i odbiór.

Źródła danych i norm: PN-EN 1264 (Ogrzewanie podłogowe), PN-EN 12831 (Obliczanie zapotrzebowania na ciepło), PN-EN 303-5 (Kotły grzewcze), katalogi techniczne producentów armatury hydraulicznej, karta techniczna kotłów kondensacyjnych. Szczegółowe wykresy strat ciśnienia dla rur PE-Xa oraz tabele kv zaworów mieszających publikuje większość producentów na swoich stronach internetowych.
