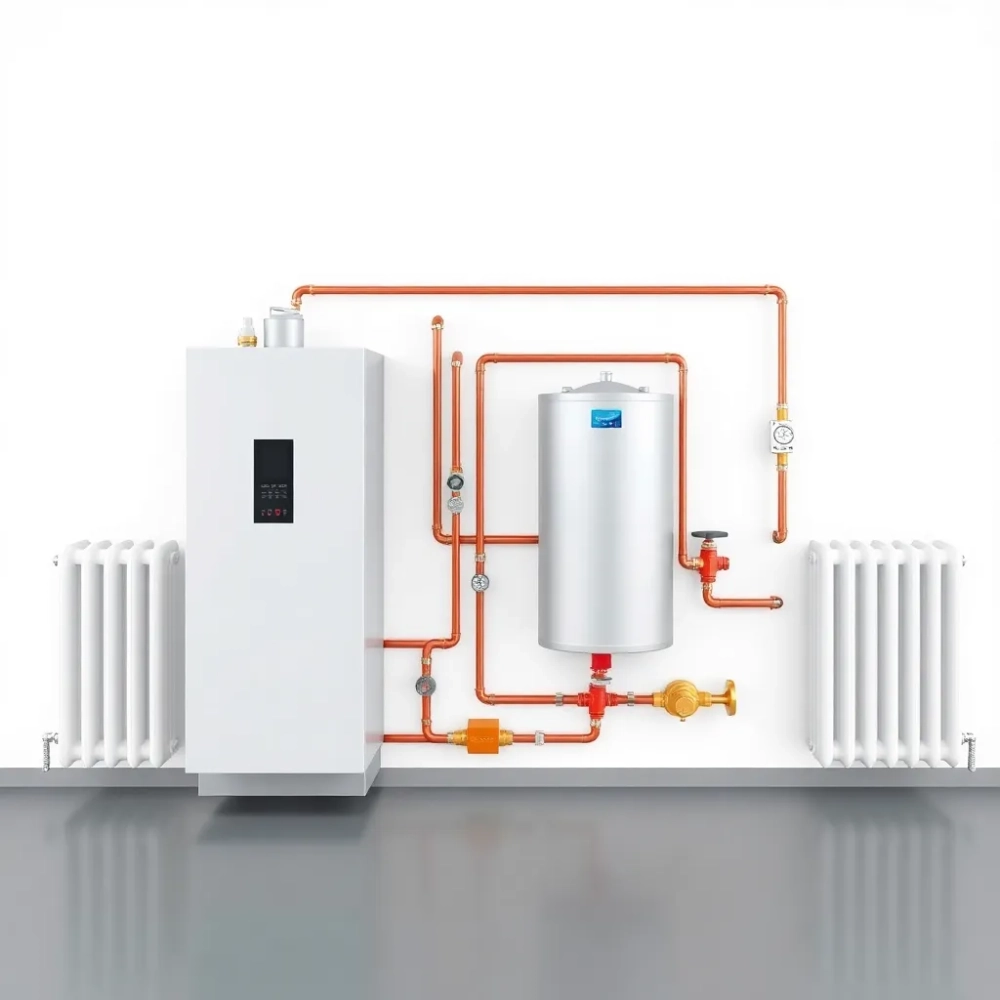

Schemat instalacji CO w układzie otwartym z buforem

Zasada działania i rola naczynia wzbiorczego otwartego

Kocioł na paliwo stałe pracuje w szerokim zakresie temperatur, a jego moc chwilowa rzadko pokrywa się z chwilowym zapotrzebowaniem budynku. Gdy grzejniki oddają już mało ciepła, a palenisko wciąż żarzy się po dokładaniu węgla, nadmiar energii musi gdzieś odpłynąć. Bufor przejmuje tę energię i magazynuje ją w postaci gorącej wody o objętości najczęściej od 500 do 2000 litrów, zależnie od kubatury domu i mocy kotła. Dzięki temu kocioł pracuje dłużej w swoim optymalnym zakresie, a instalacja nie marnuje ciepła przez otwieranie okien.

• Zasada działania i rola naczynia wzbiorczego otwartego
• Dobór komponentów i średnic rur w układzie z buforem
• Najczęstsze błędy montażowe bufora w układzie otwartym

Naczynie wzbiorcze otwarte to serce całego układu grawitacyjnego. Wykonane ze stali, ustawione na najwyższym punkcie instalacji, przyjmuje przyrost objętości wody podczas grzania i oddaje ją z powrotem przy stygnięciu. Poziom lustra wody w naczyniu wyznacza minimalne ciśnienie w instalacji, równe słupowi wody od naczynia do najniższego punktu. Górna krawędź zbiornika musi więc siedzieć co najmniej 1 metr powyżej najwyżej położonego grzejnika, a przy instalacjach o dużej rozpiętości pionowej lepiej zostawić 1,5 metra zapasu.

Kluczowy problem stanowi tak zwany obieg krótki kotłowy. Po wygaśnięciu paleniska woda w kotle zaczyna szybko ostygać, bo ciąg kominowy nadal ją chłodzi. Jeżeli powrót z bufora jest zimny, na ściankach wymiennika pojawia się kondensacja pary wodnej i sadza, a stal narażona jest na korozję niskotemperaturową. Obieg krótki rozwiązuje sprawę: część gorącej wody z zasilania kotła miesza się z zimnym powrotem z bufora przez trójdrogowy zawór mieszający, dzięki czemu do kotła trafia woda o temperaturze minimum 50, a najlepiej 60°C.

Zawór trójdrogowy montuje się na rurze powrotnej, tuż przed wejściem do kotła. Sterowany termostatycznie lub siłownikiem, reguluje proporcję wody gorącej z zasilania i chłodniejszej z bufora. Schemat takiego rozwiązania działa w dwóch trybach: ładowania bufora, gdy cała moc kotła idzie do zbiornika, oraz rozładowania, gdy mieszacz otwiera się szerzej i pcha ciepło do grzejników przez pompę obiegową.

Cyrkulacja grawitacyjna w takiej instalacji bywa kusząca, bo nie wymaga prądu do pomp i działa nawet przy awarii zasilania. W praktyce jednak rury muszą mieć wtedy średnice nie mniejsze niż DN32, czyli 5/4 cala, a wszystkie odcinki wznoszące się muszą zachowywać ciągły spadek 1 do 2 procent w kierunku kotła. Bez tego obieg grawitacyjny staje się kapryśny i przy częściowym obciążeniu bufora po prostu zamiera. Większość współczesnych instalacji wybiera więc pompę obiegową o mocy około 50 do 100 W, która zapewnia stabilny przepływ niezależnie od temperatury i pory roku.

Dobór komponentów i średnic rur w układzie z buforem

Prawidłowy schemat instalacji co w układzie otwartym z buforem opiera się na kilku punktach węzłowych, których nie wolno pominąć. Pierwszy to pompa obiegowa umieszczona na zasilaniu kotła, za trójdrożnym zaworem mieszającym. Drugi to zawór zwrotny klapowy montowany na powrocie z bufora, który zapobiega cofaniu się zimnej wody w grawitacyjną pętlę kotła. Trzeci to filtr skośny, zwykle o średnicy 1 cala, który zatrzymuje zanieczyszczenia stałe i chroni pompę oraz mieszacz.

Rola separatora zanieczyszczeń bywa niedoceniana, a szkoda, bo kosztuje znacznie mniej niż wymiana pompy. Separator magnetyczny z wkładem cyklonowym wyłapuje cząstki ferrytu i kamień kotłowy, które w układzie otwartym tworzą się szybciej niż w zamkniętym. Montaż przewiduje odcinek prosty 30 centymetrów przed i 15 centymetrów za urządzeniem, inaczej jego skuteczność spada nawet o połowę.

Średnice rur zależą od mocy kotła i odległości od bufora do rozdzielacza. Dla kotłów do 25 kW przy odległości do 10 metrów wystarcza DN32 na głównych magistralach i DN25 na podejściach do grzejników. Przy większych mocach lub dłuższych trasach trzeba przejść na DN40, czyli 6/4 cala, na zasilaniu i powrocie od kotła. Zbyt wąskie rury wymuszają na pompie wyższą prędkość przepływu, a powyżej 1 metra na sekundę zaczyna być słyszalny szum i narasta ryzyko erozji.

Tabela doboru średnic uporządkuje najważniejsze odcinki:

Zawór trójdrogowy mieszający najczęściej spotykany w tej roli ma korpus mosiężny z uszczelką EPDM i przylącze 1 cala. Przepływ przez zawór przy pełnym otwarciu jednego wejścia wynosi od 2 do 4 metrów sześciennych na godzinę, co odpowiada mocy grzewczej od 12 do 25 kW przy delcie temperatury 20°C. Siłownik termoelektryczny lub sterowany sygnałem 0-10 V decyduje o proporcji zmieszania wody na podstawie temperatury mierzonej czujnikiem zanurzonym w strumieniu za kotłem.

Bufor wyposaża się zwykle w sześć do ośmiu króćców przyłączeniowych o średnicy 6/4 cala, rozmieszczonych na różnych wysokościach zbiornika. Górne służą do zasilania instalacji grzewczej, dolne do powrotu z instalacji, a dwa środkowe, o mniejszej średnicy 1/2 cala, są zarezerwowane dla czujników temperatury i opcjonalnego wymiennika ciepłej wody użytkowej. Wspawane rurki 1/2 cala pozwalają też podłączyć dodatkowe źródło ciepła, na przykład kolektor słoneczny albo kominek z płaszczem wodnym.

Najczęstsze błędy montażowe bufora w układzie otwartym

Pierwszy grzech to podłączenie zaworu trójdrogowego odwrotnie niż przewiduje producent. Zasilanie z kotła musi trafiać na króciec środkowy, a nie boczny, bo wtedy zamyka się droga do mieszania wody z powrotu. Wielu instalatorów montuje zawór „na oko", bez konsultacji ze schematem producenta, i dziwi się potem, dlaczego temperatura powrotu w kotle spada poniżej 40°C przy pierwszym podpaleniu.

Drugi błąd to zbyt niskie naczynie wzbiorcze. Różnica wysokości 30 centymetrów między lustrem wody a najwyższym grzejnikiem wydaje się drobnostką, a w praktyce oznacza, że woda w obiegu zamkniętym po podgrzaniu zaczyna się przelewać przez krawędź zbiornika. W skrajnych przypadkach naczynie syczy i traci wodę, instalacja zapowietrza się, a pompa traci wydajność. Wysokość 1 metra nad grzejnikiem to minimum wynikające z fizyki, nie z kaprysu normy PN-EN 303-5.

Trzeci problem dotyczy separatora zanieczyszczeń albo jego braku. W układzie otwartym woda ma stały kontakt z tlenem z powietrza, więc proces utleniania metali przebiega szybciej niż w instalacji zamkniętej. Rdzawe płatki osadzają się na wirniku pompy i w siłowniku zaworu mieszającego, powodując zacięcia po dwóch, trzech sezonach grzewczych. Separator magnetyczny kosztuje ułamek ceny pompy i wymaga jedynie okresowego czyszczenia raz w roku.

Cofanie wody po wygaśnięciu kotła to czwarty, bardzo podstępny błąd. Gdy palenisko gaśnie, a pompa dalej pracuje, temperatura bufora spada powoli, ale temperatura w kotle spada szybko. Bez zaworu zwrotnego klapowego na powrocie bufor oddaje ciepło przez wymiennik kotła na zasadzie grawitacji, schładzając się niepotrzebnie. W efekcie rano instalacja jest chłodna, mimo że wieczorem bufor miał 70°C. Klapa zwrotna za kilkanaście złotych rozwiązuje sprawę na stałe.

Piąty błąd wynika z próby wymuszenia grawitacji w układzie, który tak naprawdę potrzebuje pompy. Rury o średnicy DN20 na głównych odcinkach, łuki zamiast łagodnych kolan, brak ciągłego spadku. Taka instalacja pracuje „na styk" przy pełnym obciążeniu, a przy częściowym mocy bufora po prostu nie jest w stanie pokonać oporów. Lepiej od razu zaprojektować układ pompowy z rurami DN32 i zostawić grawitację jako rezerwę na czas awarii zasilania.

Każdy schemat instalacji co w układzie otwartym z buforem wymaga konsultacji z uprawnionym instalatorem posiadającym świadectwo kwalifikacyjne w zakresie eksploatacji i dozoru urządzeń cieplnych. Samodzielne przeróbki w obrębie bezpieczeństwa cieplnego instalacji mogą naruszać wymagania rozporządzenia w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie.

Sterowanie, automatyka i czujniki temperatury

Sterownik kotła w układzie z buforem pełni dwie role: pilnuje temperatury wody w palenisku i zarządza ładowaniem oraz rozładowaniem zbiornika. Czujnik kotła, umieszczony w króćcu 1/2 cala na zasilaniu tuż za płaszczem wodnym, wyłącza dmuchawę po osiągnięciu zadanej temperatury, na przykład 80°C. Czujnik bufora górny, osadzony w górnej wspawanej rurce, mówi sterownikowi, kiedy zbiornik jest pełny i można przerwać ładowanie. Czujnik dolny włącza ponowne ładowanie, gdy temperatura spadnie poniżej progu, zwykle 35 do 45°C.

Priorytet ciepłej wody użytkowej wymaga dodatkowego czujnika na wymienniku CWU wbudowanym w bufor lub w osobnym zbiorniku. Logika sterownika działa wtedy następująco: gdy temperatura CWU spadnie poniżej 45°C, zawór trójdrogowy kieruje cały strumień z kotła do ładowania zasobnika ciepłej wody. Dopiero po jego napełnieniu energia wraca do obiegu grzewczego. Ten prosty algorytm eliminuje konieczność stosowania drogich zaworów strefowych i skraca czas oczekiwania na gorącą wodę w kranie do kilku minut.

Regulator pogodowy w układzie z buforem daje dodatkową oszczędność od 10 do 15 procent w skali sezonu. Czujnik temperatury zewnętrznej montowany na północnej ścianie budynku wysyła sygnał do sterownika, który obniża zadaną temperaturę kotła i bufora, gdy na dworze robi się cieplej. Prosty regulator dwupunktowy kosztuje od 150 do 300 złotych i nie wymaga internetu ani aplikacji. Bardziej rozbudowane sterowniki oferują zdalne sterowanie przez Wi-Fi, ale ich cena rośnie dziesięciokrotnie.

Eksploatacja, konserwacja i porównanie z układem zamkniętym

Odpowietrzanie układu otwartego różni się od zamkniętego przede wszystkim lokalizacją odpowietrzników. W układzie otwartym najważniejsze są automatyczne odpowietrzniki pływakowe na każdym pionie grzewczym oraz ręczny zawór odpowietrzający na naczyniu wzbiorczym. Konserwacja polega na sprawdzeniu poziomu wody w naczyniu raz na tydzień w sezonie grzewczym i uzupełnieniu go wodą miękką o twardości poniżej 4 stopni niemieckich, by ograniczyć odkładanie kamienia.

Tabela porównawcza obu wariantów ułatwia decyzję:

Wybór między tymi wariantami zależy od paliwa. Układ otwarty ma sens przy kotle na węgiel lub drewno, gdzie naturalna cyrkulacja stanowi zabezpieczenie na czas awarii prądu. Przy kotle gazowym lub olejowym układ zamknięty jest obowiązkowy, bo palnik wymaga stabilnego ciśnienia i nie toleruje pęcherzy powietrza w wymienniku. Wysoka wilgotność powietrza w starych kotłowniach z naczyniem otwartym dodatkowo przyspiesza rdzewienie elementów stalowych, dlatego w nowym budownictwie mieszkaniowym układ zamknięty wypiera rozwiązania grawitacyjne.

Zanim instalator uruchomi układ po raz pierwszy, warto przejść przez krótką checklistę:

• Szczelność wszystkich połączeń sprawdzona manometrem przez 30 minut bez spadku ciśnienia.
• Poziom wody w naczyniu wzbiorczym otwartym 5 centymetrów poniżej krawędzi przelewu.
• Odpowietrzniki automatyczne otwarte, ręczne zakręcone.
• Ciśnienie w pompie ustawione na 2 lub 3 stopień mocy, nie wyżej.
• Zawór trójdrogowy ustawiony ręcznie w pozycji środkowej przed pierwszym uruchomieniem kotła.

Po pierwszym uruchomieniu kotła temperatura powrotu powinna w ciągu 10 minut przekroczyć 55°C. Jeżeli tak się nie stanie, przyczyną jest zwykle zbyt szeroko otwarty zawór mieszający albo brak klapy zwrotnej między buforem a kotłem.

Kiedy układ otwarty z buforem ma sens, a kiedy lepiej wybrać zamknięty

Układ otwarty z buforem sprawdza się w domach z kominem ceramicznym i kotłem zasypowym, gdzie właściciel lubi wkładać węgiel co kilka godzin i nie oczekuje pełnej automatyki. Koszt zbiornika otwartego jest niższy, brak zaworu bezpieczeństwa ciśnieniowego upraszcza formalności, a sama instalacja toleruje dłuższe przerwy w zasilaniu elektrycznym. Ryzyko stanowi korozja elementów stalowych oraz konieczność regularnego uzupełniania wody.

Układ zamknięty jest obowiązkowy przy kotle gazowym, olejowym i nowoczesnym pelletowym, gdzie palnik wymaga stabilnego ciśnienia i czystej wody. Przeponowe naczynie wzbiorcze zajmuje znacznie mniej miejsca niż otwarte, nie wymaga wysokiego strychu i eliminuje kontakt wody z tlenem. Ceną za to jest konieczność montażu zaworu bezpieczeństwa, grupowej pompy i droższego sterownika, a także corocznego badania szczelności przez uprawnionego specjalistę.

Dla kogo zatem układ otwarty? Dla właścicieli domów 100 do 200 metrów kwadratowych, korzystających z kotła na ekogroszek lub drewno, którzy cenią niezależność od sieci elektrycznej i prostotę konstrukcji. Dla kogo układ zamknięty? Dla użytkowników kotłów gazowych i pelletowych, właścicieli nieruchomości na wynajem oraz tych, którzy oczekują wieloletniej pracy instalacji bez rdzewienia i konieczności uzupełniania wody.

Niezależnie od wybranej konfiguracji każdy schemat instalacji co w układzie otwartym z buforem warto powierzyć projektantowi z uprawnieniami w specjalności instalacyjnej. Projekt uwzględnia moc kotła, opory hydrauliczne, dobór pompy i wymiarowanie naczynia wzbiorczego zgodnie z normą PN-EN 12828. Bez obliczeń instalacja może pracować poprawnie przez rok i zacząć sprawiać kłopoty w trzecim sezonie, gdy obieg grawitacyjny zacznie dominować nad pompą albo bufor okaże się za mały.
