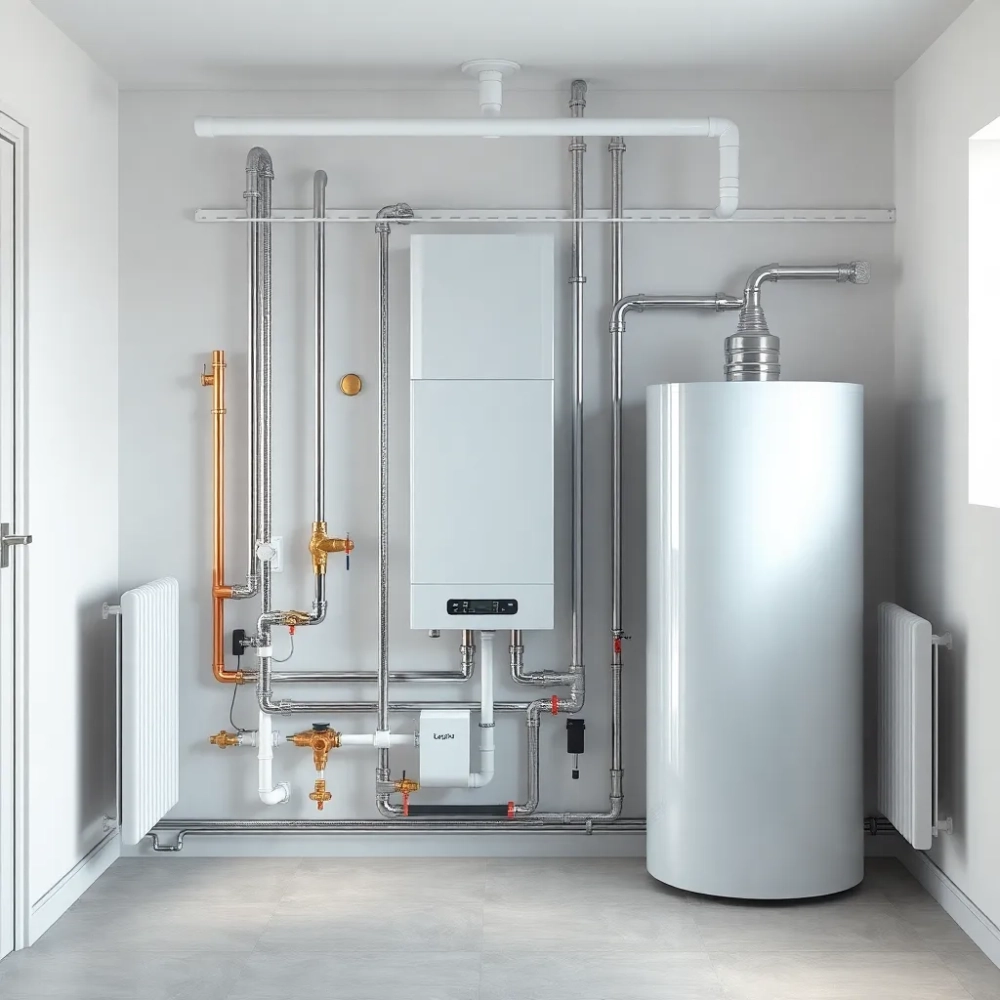

Schemat instalacji CO i CWU w domu jednorodzinnym – nowości 2026

Planując instalację ogrzewania i ciepłej wody użytkowej, łatwo pogubić się w gąszczu schematów, norm i rozwiązań technicznych zwłaszcza gdy każdy instalator proponuje co innego, a dokumentacja projektowa przypomina bardziej tajny szyfr niż czytelny przewodnik. Okazuje się jednak, że za pozornym chaosem kryje się zaskakująco logiczny układ, którego zrozumienie pozwala nie tylko zaoszczędzić kilka tysięcy złotych, ale też uniknąć problemów eksploatacyjnych przez kolejne dekady. Okazuje się, że jeden dobrze przemyślany schemat instalacji CO i CWU w domu jednorodzinnym potrafi zastąpić serię chaotycznych przeróbek, które generują koszty na poziomie 15-30% wartości całego systemu.

• Wybór źródła ciepła do instalacji CO i CWU w domu jednorodzinnym
• Rodzaje systemów rozdziału ciepła grzejnikowe vs. podłogowe
• Kluczowe elementy schematu hydraulicznego CO i CWU
• Projektowanie i wymiarowanie instalacji krok po kroku

Wybór źródła ciepła do instalacji CO i CWU w domu jednorodzinnym

Decydując się na konkretne źródło ciepła, warto zrozumieć, że każde rozwiązanie ma swoją wewnętrzną logikę parametry pracy, zakres sprawności oraz wymagania dotyczące miejsca montażu determinują, czy dany kocioł sprawdzi się w konkretnym budynku. Kocioł gazowy kondensacyjny osiąga sprawność sięgającą 98-109% w trybie pracy niskotemperaturowej, ponieważ odzyskuje ciepło ze spalin poprzez skroplenie pary wodnej mechanizm ten działa najlepiej przy temperaturze wody powrotnej poniżej 55°C, co czyni go idealnym partnerem dla ogrzewania podłogowego. Tradycyjny kocioł gazowy niskotemperaturowy ma sprawność na poziomie 85-93%, ale nie wymaga aż tak niskich temperatur powrotu, więc lepiej współpracuje z tradycyjnymi grzejnikami.

Pompy ciepła powietrzne działają na zasadzie odwróconego obiegu Lindego sprężarka podnosi temperaturę czynnika roboczego, a wymiennik ciepła przekazuje energię do instalacji centralnego ogrzewania. Współczynnik COP (Coefficient of Performance) wynosi zazwyczaj 3,5-4,5 przy temperaturze zewnętrznej 7°C i temperaturze wody grzewczej 35°C, co oznacza, że na każdy kilowat energii elektrycznej uzyskujemy trzy i pół kilowata energii cieplnej. Wadą jest spadek efektywności przy temperaturach poniżej -15°C, dlatego w starszych budynkach o wysokim zapotrzebowaniu na ciepło instalatorzy często projektują układ hybrydowy z pomocniczym kotłem gazowym.

Pompy ciepła gruntowe wykorzystują stabilną temperaturę gruntu (8-12°C na głębokości 1-1,5 metra) jako źródło energii, co gwarantuje wysoką sprawność przez cały rok niezależnie od warunków atmosferycznych. Systemy pionowe (odwierty) osiągają COP na poziomie 4,5-5,5, ale wymagają pozwolenia wodnoprawnego i zajmują powierzchnię działki. Systemy poziome (kolektory) są tańsze w instalacji, lecz potrzebują znacznie więcej miejsca orientacyjnie 1,5-2 m² powierzchni gruntu na każdy metr kwadratowy ogrzewanej powierzchni domu.

Instalacje na paliwo stałe (pellet, węgiel, biomasa) mają sens w regionach, gdzie dostęp do taniego paliwa jest naturalny, a właściciel gotów jest poświęcić czas na obsługę kotła. Kocioł na pellet automatyczny oferuje sprawność 85-93% i pozwala na programowanie pracy, ale wymaga pomieszczenia kotłowni z wentylacją nawiewną o wydajności minimum 2,5 m³/h na każdy kilowat mocy kotła. Kocioł węglowy wymaga ręcznego załadunku, generuje więcej pyłów i popiołu to rozwiązanie dla osób, które cenią niezależność od dostawcy gazu i akceptują wyższy nakład pracy.

Rodzaje systemów rozdziału ciepła grzejnikowe vs. podłogowe

Ogrzewanie grzejnikowe opiera się na zjawisku konwekcji naturalnej powietrze ogrzane przez kaloryfer unosi się, tworząc cyrkulację, która stopniowo ogrzewa całe pomieszczenie. Temperatura powierzchni grzejnika wynosi zazwyczaj 60-80°C, co pozwala na szybkie dogrzewanie pomieszczenia, ale generuje nierównomierny rozkład temperatur (ciepło przy suficie, chłodniej przy podłodze). System dwururowy rozdzielczy zapewnia jednakową temperaturę wody zasilającej dla każdego grzejnika, ponieważ każdy odbiornik ma osobny przewód zasilający i powrotny eliminuje to problem nierównomiernego przepływu występujący w systemach jednorurowych.

Ogrzewanie podłogowe działa na zasadzie promieniowania ciepło emitowane przez rury ułożone w posadzce ogrzewa ciała stałe i powietrze bezpośrednio, tworząc przyjemną temperaturę odczuwalną na poziomie stóp. Temperatura powierzchni podłogi nie może przekraczać 29°C w pomieszczeniach mieszkalnych (norma PN-EN 1264) to ograniczenie oznacza, że instalacja wymaga źródła ciepła o parametrach niskotemperaturowych (35-45°C), a budynek powinien mieć dobrą izolację termiczną. Rury układa się w formie meandru lub spirali z rozstawem 10-15 cm, a warstwa jastrychu nad rurą wynosi minimum 4,5 cm dla prawidłowego rozkładu temperatury.

Porównanie parametrów obu systemów:

Ogrzewanie ścienne (promiennikowe) wykorzystuje panele montowane na ścianach, które emitują promieniowanie podczerwone o długości fali 8-13 μm ta sama długość fali, którą emituje ludzkie ciało, co sprawia, że odczucie ciepła jest bardziej komfortowe przy niższej temperaturze powietrza. System ten wymaga temperatury zasilania 40-50°C i sprawdza się w pomieszczeniach o wysokich sufitach lub tam, gdzie ogrzewanie podłogowe jest technicznie niemożliwe. Wadą jest nierównomierne pokrycie powierzchni grzewczej przy meblach przylegających do ściany.

Hybrydowe podejście do rozdziału ciepła

Nowoczesne instalacje coraz częściej łączą różne systemy rozdziału na przykład podłogówka w salonie i łazience oraz grzejniki w sypialniach i pomieszczeniach gospodarczych. Rozdzielacz strefowy umożliwia niezależne zarządzanie temperaturą w każdej strefie, a sterownik pogodowy koryguje temperaturę zasilania na podstawie temperatury zewnętrznej (kompensacja pogodowa). Mechanizm działania polega na tym, że każda strefa ma swój obieg z osobną pompą obiegową, zaworem mieszającym i czujnikiem temperatury to rozwiązanie wymaga większego nakładu inwestycyjnego, ale pozwala zaoszczędzić 15-25% energii rocznie w porównaniu z systemem jednouchwytowym.

Kluczowe elementy schematu hydraulicznego CO i CWU

Źródło ciepła stanowi serce całego układu to tutaj energia pierwotna (gaz, prąd, pellet, energia geotermalna) zostaje przekształcona w ciepło przekazywane do obiegu grzewczego. Kocioł dwufunkcyjny przygotowuje ciepłą wodę użytkową bezpośrednio w przepływie, co eliminuje straty postojowe, ale ogranicza wydajność przy jednoczesnym poborze wody przez kilka punktów (typowy przepływ Ciepłej Wody Użytkowej wynosi 10-15 l/min dla komfortowego natrysku). Kocioł jednofunkcyjny współpracuje z zasobnikiem pośrednim (wężownicą), co zapewnia stabilną temperaturę CWU niezależnie od obciążenia zasobnik o pojemności 150-200 litrów wystarcza dla czteroosobowej rodziny.

Obieg pierwotny (niskotemperaturowy) przesyła ciepło od źródła do rozdzielacza za pomocą pompy obiegowej jej wydajność dobiera się na podstawie sumy oporów hydraulicznych wszystkich odbiorników (standardowo 2-5 m³/h dla domu jednorodzinnego o powierzchni 100-200 m²). Pompa obiegowa z regulacją modulowaną (inwerterowa) zużywa o 30-50% mniej energii elektrycznej niż pompajednostopniowa, ponieważ dostosowuje obroty do aktualnego zapotrzebowania w okresie przejściowym (jesień, wiosna) obciążenie instalacji spada, a pompa automatycznie zwalnia. Cyrkulacja wymusza ruch wody przez rury o średnicach dobieranych na podstawie obliczeń strat ciśnienia typowo DN20 dla połączeń rozdzielacz-odbiornik i DN25-DN32 dla przewodów zbiorczych.

Rozdzielacz (rozdzielnica) pełni funkcję punktu rozdziału przepływu każdy obieg grzewczy (strefa, poziom, pomieszczenie) otrzymuje osobny obwód z zaworem regulacyjnym. W systemach podłogowych rozdzielacz wyposażony jest dodatkowo w przepływomierze (rotametry) umożliwiające precyzyjne ustawienie wydatku dla każdego obiegu nierównomierne wyregulowanie przepływomierzy to najczęstsza przyczyna nierównomiernego ogrzewania w nowo instalowanych systemach podłogowych. Rozdzielacz montuje się zazwyczaj w szafce rozdzielaczowej o wymiarach dostosowanych do liczby obiegów (standardowo 600×400×120 mm dla 6-10 obiegów).

Zawory mieszające (termostatyczne lub czterodrogowe) pozwalają na obniżenie temperatury zasilania dla poszczególnych obiegów w systemie podłogowym temperatura wody nie może przekraczać 45°C, podczas gdy kocioł może pracować w wyższej temperaturze dla grzejników. Mechanizm działania zaworu trójdrogowego polega na zmieszaniu strumienia gorącej wody z powrotem, aby uzyskać żądaną temperaturę proporcja mieszania regulowana jest automatycznie przez siłownik elektryczny sterowany sygnałem z regulatora. Warto stosować zawory z bypassem automatycznym chroniącym kocioł przed zbyt niską temperaturą powrotu (poniżej 45°C dla kotłów gazowych kondensacyjnych).

Zbiorniki wyrównawcze i armatura bezpieczeństwa

Naczynie wzbiorcze przeponowe kompensuje rozszerzanie się wody podczas podgrzewania objętość zbiornika oblicza się na podstawie pojemności całej instalacji i maksymalnej temperatury pracy. Dla instalacji z kotłemgazowym o mocy do 50 kW stosuje się zazwyczaj zbiorniki o pojemności 18-24 litrów, natomiast przy pompie ciepła potrzeba większych zbiorników (40-60 litrów) ze względu na wyższą objętość wody w obiegu. Przepona wewnątrz zbiornika oddziela wodę od azotu wstępnie napełnionego ciśnieniem 1,5 bara to ciśnienie musi być niższe od ciśnienia statycznego instalacji (wysokość słupa wody w metrach dzielona przez 10 plus 0,3 bar).

Zawór bezpieczeństwa termodynamiczny (np. 3 bary) stanowi ostatnią linię obrony przed nadciśnieniem otwiera się, gdy ciśnienie w instalacji przekroczy wartość nastawy, odprowadzając nadmiar wody do kanalizacji. Zawór należy montować bezpośrednio przy kotle, przed pierwszym odgałęzieniem, a rura odpływowa musi mieć średnicę nie mniejszą niż zawór (typowo G½" lub G¾") i być wyprowadzona do kanalizacji bez żadnych zaworów pośrednich. Odpowietrznik automatyczny montuje się w najwyższych punktach instalacji każdy obieg podłogowy powinien mieć własny odpowietrznik przy rozdzielaczu, co zapobiega kumulacji powietrza w odległych fragmentach pętli.

Układ regulacji składa się z regulatora (sterownika) kotła, czujników temperatury (zasilanie, powrót, zewnętrzny, pokojowy) oraz elementów wykonawczych (pompy, zawory). Sterownik pogodowy koryguje temperaturę zasilania na podstawie temperatury zewnętrznej według krzywej grzewczej nachylenie krzywej dobiera się do charakterystyki budynku (orientacyjnie 0,8-1,2 dla domów standardowych, 1,5-2,0 dla domów słabo izolowanych). Czujnik temperatury zewnętrznej montuje się na północnej elewacji, z dala od okien i kanałów wentylacyjnych, ponieważ nasłonecznienie fałszuje odczyt o 2-5°C.

Projektowanie i wymiarowanie instalacji krok po kroku

Obliczenie strat ciepła budynku stanowi fundament projektowania bazuje na normie PN-EN 12828 i uwzględnia straty przez przegrody (ściany, dach, podłoga, okna), straty wentylacyjne oraz mostki termiczne. Dla domu jednorodzinnego o powierzchni użytkowej 150 m² wskaźnik zapotrzebowania na moc wynosi zazwyczaj 60-100 W/m² (dla budynków wzniesionych przed 2021 r.) lub 40-70 W/m² (dla budynków zgodnych z WT 2021). Przykładowo: dom 150 m² z izolacją zgodną z WT 2021 potrzebuje około 9 kW mocy grzewczej (150 × 60 W/m² = 9000 W), podczas gdy budynek starszy może wymagać 12-15 kW.

Dobór mocy kotła uwzględnia nie tylko straty ciepła, ale też rezerwę na podgrzewanie CWU dla rodziny czteroosobowej z komfortowym poborem wody (prysznic jednocześnie z poborem wody w kuchni) potrzeba dodatkowe 10-15 kW mocy szczytowej. Nowoczesne kotły kondensacyjne mają minimalną moc modulowaną na poziomie 20-30% mocy nominalnej, co pozwala na efektywną pracę w okresach przejściowych kocioł o mocy 20 kW może pracować z mocą 6 kW, co jest wystarczające dla dobrze izolowanego domu wiosną lub jesienią. Pompę ciepła dobiera się z zapasem około 20% w stosunku do obliczeniowego zapotrzebowania na ciepło, ponieważ jej wydajność spada przy niskich temperaturach zewnętrznych.

Średnice rur dobiera się na podstawie przepływu objętościowego i dopuszczalnych strat ciśnienia standardowo stosuje się rury miedziane (średnice 12-28 mm), stalowe (15-50 mm) lub z tworzywa sztucznego (PE-X, PE-RT, PP-R 16-63 mm). Prędkość przepływu wody nie powinna przekraczać 1,0 m/s w rurach stalowych i 2,0 m/s w rurach tworzywowych (wyższe prędkości generują hałas i erozję). Orientacyjnie dla domu 150 m² główny przewód zasilający ma średnicę DN32 (lub 32×3 mm dla rur wielowarstwowych), a odgałęzienia do grzejników DN20.

Pojemność zasobnika CWU oblicza się na podstawie liczby mieszkańców i profilu poboru norma PN-EN 14336 zaleca minimum 30 litrów na osobę dla komfortowego użytkowania, ale w praktyce warto przyjąć 40-50 litrów na osobę dla domu z wanną. Zasobnik z wężownicą pośrednią (wymiennik płaszczowo-rurowy) ma sprawność wymiany ciepła rzędu 85-90%, co oznacza, że przy mocy źródła ciepła 20 kW czas podgrzewu zbiornika 200 litrów od 10°C do 45°C wynosi około 30 minut. Zasobnik z wężownicą jedną (typ popularny) nadaje się do współpracy z kotłem gazowym, natomiast dwie wężownice pozwalają na podłączenie dodatkowego źródła (kolektory słoneczne).

Etapy montażu i uruchomienia instalacji

Montaż rozpoczyna się od wykonania tras rurociągów rury prowadzi się w podłodze, bruzdach ściennych lub na powierzchni (w kotłowniach dopuszczalne prowadzenie widoczne). Izolacja termiczna rur jest obowiązkowa w przypadku prowadzenia w elementach konstrukcyjnych (podłoga na gruncie, strop nad piwnicą nieogrzewaną) oraz wszędzie tam, gdzie temperatura otoczenia może spaść poniżej 5°C brak izolacji na odcinku 2 metrów może zwiększyć straty ciepła o 15-20%. Minimalny promień gięcia rury wielowarstwowej wynosi 5× średnica zewnętrzna, co oznacza, że rura 20 mm wymaga promienia gięcia minimum 100 mm.

Próba ciśnieniowa przeprowadzana jest przed zasypaniem bruzd i zamontowaniem izolacji ciśnienie próbne wynosi 1,5× ciśnienia roboczego (minimum 6 barów dla instalacji domowych), a czas utrzymania ciśnienia to minimum 30 minut bez spadku. Podczas próby sprawdza się szczelność połączeń, osłony antykorozyjnej rur stalowych, mocowanie podpór i kompensację wydłużeń termicznych. Pozytywny wynik próby ciśnieniowej stanowi warunek konieczny do odbioru instalacji przez kierownika budowy.

Uruchomienie instalacji obejmuje napełnienie wodą, odpowietrzenie każdego obiegu, ustawienie parametrów regulatora (krzywa grzewcza, harmonogramy czasowe) oraz wyregulowanie przepływomierzy w rozdzielaczach podłogowych. Odpowietrzanie przeprowadza się etapowo najpierw obieg główny, potem każda strefa osobno, przy otwartych zaworach odcinających na poszczególnych obiegach. Regulacja instalacji podłogowej wymaga kilku dni obserwacji po pierwszym uruchomieniu temperatura podłogi stabilizuje się po 2-3 dniach pracy ciągłej, a następnie można precyzyjnie wyregulować przepływomierze na podstawie temperatury powierzchni.

Konserwacja instalacji CO i CWU obejmuje coroczny przegląd szczelności, sprawdzenie ciśnienia w naczyniu wzbiorczym, oczyszczenie filtrów sitowych przy pompach obiegowych oraz kontrolę pracy zaworów termostatycznych. Zimą warto kontrolować pracę pomp obiegowych hałasująca pompa to często oznaka zużycia łożysk lub osadu kamiennego, co wymaga wymiany. Kalibracja czujników temperatury (minimum raz na 5 lat) zapewnia prawidłowe działanie kompensacji pogodowej błąd czujnika zewnętrznego o 2°C przekłada się na 5-8% większe zużycie paliwa.

Integracja instalacji z odnawialnymi źródłami energii wymaga przemyślanej koncepcji już na etapie projektowania kolektory słoneczne do podgrzewania CWU potrzebują przestrzeni na dachu (orientacyjnie 1,5 m² apertury na każde 50 litrów zasobnika) oraz trasy rur do zasobnika. Fotowoltaika z inteligentnym sterowaniem bojlerem elektrycznym wykorzystuje nadwyżki energii produkowanej w ciągu dnia system ten działa najlepiej w domach o dobrej izolacji, gdzie sezonowe zapotrzebowanie na CWU pokrywa się z okresem najwyższej produkcji energii słonecznej. Warto zainstalować licznik energii elektrycznej dwukierunkowy umożliwiający analizę profilu zużycia.

Zgodność z normami i przepisami budowlanymi to nie tylko formalność norma PN-EN 12828 definiuje metodę obliczeń projektowych, PN-EN 14336 określa wymagania dotyczące wykonawstwa, a Warunki Techniczne WT 2021 narzucają maksymalne wartości współczynników przenikania ciepła dla przegród. Izolacyjność termiczna ścian zewnętrznych (U ≤ 0,20 W/m²K) i okien (U ≤ 0,9 W/m²K) wpływa bezpośrednio na zapotrzebowanie na moc, a tym samym na dobór źródła ciepła inwestycja w lepszą izolację może obniżyć koszty ogrzewania o 30-40% w skali roku.
