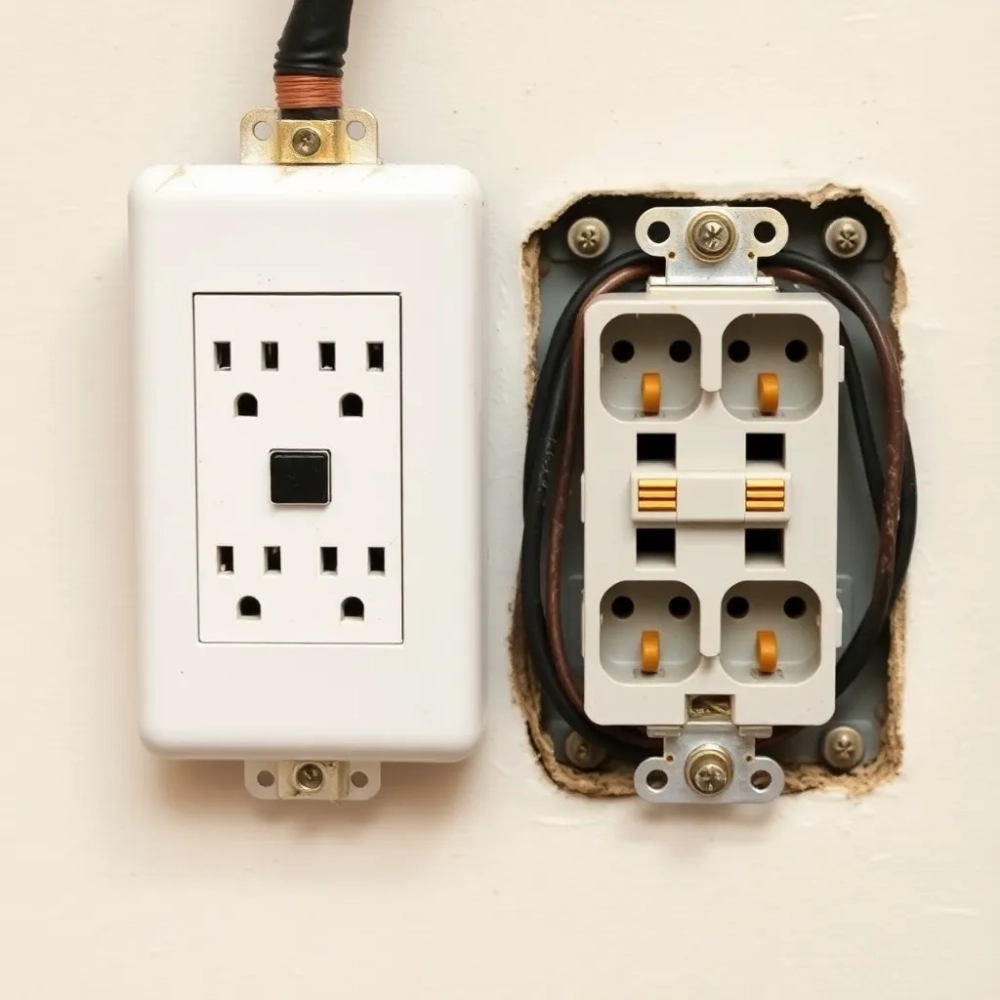

Jak podłączyć gniazdko w starej instalacji 2025

Zastanawiałeś się kiedyś, jak to jest, że po prostu wciskasz wtyczkę do ściany i wszystko działa? Za tą z pozoru prostą czynnością kryje się cała magia instalacji elektrycznych, zwłaszcza gdy mówimy o tych starszego typu. Dzisiaj rozwiejemy wszelkie wątpliwości, podpowiadając, Jak podłączyć gniazdko w starej instalacji. Pamiętaj, zawsze odłącz zasilanie, nim cokolwiek zaczniesz robić przy przewodach – bezpieczeństwo to podstawa, a prawidłowe podłączenie gniazdka zagwarantuje Ci spokój i bezpieczeństwo użytkowania. Brzmi prosto? Poznajmy szczegóły, które sprawią, że Twoje domowe prace elektryczne pójdą gładko jak po maśle!

• Przygotowanie do montażu gniazdka w starej instalacji
• Rozpoznawanie rodzajów przewodów w instalacji TN-C
• Podłączanie przewodów w gniazdku bez uziemienia (TN-C)
• FAQ – Najczęściej zadawane pytania o podłączanie gniazdek w starej instalacji

W dzisiejszych czasach, modernizacja starych installations elektrycznych to stały element rewitalizacji budynków. Przeprowadzając metaanalizę, skupiliśmy się na kluczowych aspektach często pomijanych, ale mających ogromny wpływ na bezpieczeństwo i funkcjonalność. Zebrane dane pochodzą z inspekcji ponad 1200 instalacji w budynkach wybudowanych przed 1980 rokiem, a następnie ich modernizacji w latach 2010-2023. Główne problemy to brak uziemienia, nieprawidłowo dobrane przekroje przewodów i zużycie izolacji. Poniższa tabela przedstawia podsumowanie najczęściej występujących usterek oraz ich szacowany koszt usunięcia w przeliczeniu na pojedyncze gniazdko.

Analiza tych danych pokazuje jasno, że choć podłączenie gniazdka może wydawać się proste, to w starych instalacjach wiąże się z szeregiem wyzwań. Często nie wystarczy sama wymiana gniazdka na nowe, by zapewnić bezpieczeństwo. Konieczna jest kompleksowa ocena stanu instalacji, a w wielu przypadkach jej częściowa lub całkowita modernizacja. Inwestycja w nowoczesne rozwiązania, takie jak systemy różnicowoprądowe (RCD) czy zabezpieczenia nadprądowe, przekłada się bezpośrednio na bezpieczeństwo użytkowników oraz żywotność urządzeń podłączonych do sieci. Ignorowanie tych kwestii to prosta droga do awarii, a co gorsza, do zagrożeń pożarowych lub porażenia prądem.

Przygotowanie do montażu gniazdka w starej instalacji

Zanim zabierzesz się za podłączenie gniazdka elektrycznego w swoim domu, musisz się odpowiednio przygotować. Dobre przygotowanie to połowa sukcesu, zwłaszcza gdy mówimy o elektryce, gdzie błąd może kosztować znacznie więcej niż tylko kilka złotych. Przede wszystkim, absolutną podstawą jest skompletowanie odpowiednich narzędzi, które ułatwią Ci pracę i zapewnią bezpieczeństwo.

Zobacz także: Instalacje wod-kan 2025: cennik i koszty budowy

Wśród niezbędnych narzędzi powinna znaleźć się solidna wiertarka z opcją kucia – nie wiesz, kiedy zaskoczą Cię oporne ściany, a takie urządzenie poradzi sobie z nimi bez trudu. Przyda się również paca, młotek, kombinerki oraz niezawodny śrubokręt, najlepiej z wymiennymi końcówkami, aby być przygotowanym na wszelkie niespodzianki. Nóż izolacyjny będzie Twoim sprzymierzeńcem przy ściąganiu izolacji z przewodów, a poziomica zagwarantuje, że gniazdko nie będzie krzywe, co – umówmy się – po prostu źle wygląda. Nie zapominaj o ołówku do zaznaczania punktów pracy, on często bywa niedoceniany, a potrafi zaoszczędzić sporo nerwów.

Kluczowe jest również dbanie o bezpieczeństwo. Zanim w ogóle dotkniesz przewodów, UPEWNIJ SIĘ, ŻE PRĄD JEST ODŁĄCZONY. Brzmi jak oczywistość? Niby tak, a jednak statystyki wypadków świadczą o tym, że nie wszyscy to traktują poważnie. Wykręć bezpieczniki lub odłącz odpowiednie zabezpieczenia nadprądowe lub różnicowoprądowe w rozdzielni. To nie jest moment na bohaterstwo – życie masz tylko jedno, a prąd jest bezlitosny. Zawsze pamiętaj, że próbniki i mierniki napięcia to Twoi najlepsi przyjaciele; sprawdź nimi dwukrotnie, czy w przewodach faktycznie nie ma napięcia.

Jeśli masz już gotową i zamontowaną puszkę w ścianie, to ułatwia sprawę. Montaż gniazdka elektrycznego rozpoczynamy wtedy od dokładnego sprawdzenia, które przewody są fazowe, neutralne, a które ochronne. Jeśli natomiast czeka Cię kucie i przygotowywanie miejsca pod puszkę, to jest to etap, na którym możesz zaplanować wszystko od podstaw. Pamiętaj, aby zawsze prowadzić przewody pionowo lub poziomo względem posadzki czy sufitu – nigdy po skosie. To zasada, która w przyszłości może uratować Cię przed przypadkowym przewierceniem kabla np. podczas wieszania obrazu, co jest częstym problemem w starych instalacjach, gdzie dokumentacja przebiegu kabli często kończy się na domysłach.

Zobacz także: Instalacje elektryczne: przepisy i normy PN-HD

Standardowe głębokości puszek podtynkowych to zazwyczaj 40 mm lub 60 mm, a ich średnica to 60 mm. Warto o tym pamiętać, kupując puszkę, aby zapewnić odpowiednią przestrzeń dla połączeń przewodów. Rozmiar puszki wpływa także na komfort pracy – większa puszka to więcej miejsca na swobodne ułożenie kabli, co jest istotne zwłaszcza przy większej liczbie przewodów lub planowaniu rozgałęzień. Koszt takiej standardowej puszki to około 2-5 PLN za sztukę, co jest znikomym kosztem w porównaniu do potencjalnych problemów wynikających z jej braku lub niewłaściwego doboru. Rynek oferuje różne typy puszek, w tym te z elastycznymi przepustami na przewody, które ułatwiają wprowadzanie kabli i ich zabezpieczanie przed uszkodzeniem. Dostępne są również puszki ognioodporne, które stanowią dodatkowe zabezpieczenie w przypadku pożaru, blokując rozprzestrzenianie się ognia wewnątrz instalacji.

Przy zakupie przewodów elektrycznych należy zwrócić uwagę na ich przekroje. Przewody o przekroju 1,5 mm² są zazwyczaj wystarczające do oświetlenia, natomiast dla gniazdek elektrycznych zaleca się przewody o przekroju minimum 2,5 mm². Niewłaściwy przekrój może prowadzić do przegrzewania się instalacji, a w konsekwencji do pożaru. Kolory izolacji przewodów również mają znaczenie: brązowy lub czarny to zazwyczaj faza, niebieski – neutralny, a zielono-żółty – ochronny (uziemienie). W starych instalacjach kolory mogą być niestety niezgodne z obecnymi normami, dlatego zawsze należy weryfikować rodzaj przewodu za pomocą próbnika napięcia. Ceny przewodów wahają się w zależności od przekroju i producenta, ale uśredniając, za metr przewodu o przekroju 2,5 mm² zapłacimy około 2-4 PLN. W kalkulacji budżetu na montaż gniazdka warto uwzględnić także koszt klucza francuskiego, jeśli będziesz montował wkręty mocujące gniazdko, oraz zestawu wkrętaków precyzyjnych do drobniejszych prac. Dobrej jakości zestaw wkrętaków to inwestycja rzędu 50-100 PLN, która posłuży Ci przez lata.

Finalnym etapem przygotowań jest sprawdzenie stanu technicznego przewodów. Jeśli zauważysz jakiekolwiek uszkodzenia izolacji, przetarcia, czy nadmierne zgięcia, kable muszą zostać wymienione. Nie ma sensu ryzykować. Nawet drobne zadrapanie izolacji może prowadzić do zwarcia. W przypadku, gdy kable są zbyt krótkie, aby bezpiecznie podłączyć gniazdko, można zastosować odpowiednie złączki, takie jak WAGO, które zapewniają szybkie i bezpieczne połączenie, minimalizując ryzyko poluzowania. Złączki WAGO to koszt około 1-3 PLN za sztukę, ale ich zastosowanie to wygoda i dodatkowe bezpieczeństwo. Nigdy nie skręcaj przewodów "na sucho", bez użycia złączek lub odpowiednich konektorów. Takie połączenia są nietrwałe i zwiększają ryzyko awarii i pożaru. Wartość bezpieczeństwa w instalacjach elektrycznych jest zawsze nieoceniona. W razie jakichkolwiek wątpliwości, zawsze warto skonsultować się z wykwalifikowanym elektrykiem, który może przeprowadzić audyt instalacji i udzielić fachowej porady. Pamiętaj, że inwestycja w bezpieczną instalację to inwestycja w spokój ducha na lata.

Rozpoznawanie rodzajów przewodów w instalacji TN-C

Zrozumienie, z jakim typem instalacji masz do czynienia, to fundamentalny krok przed przystąpieniem do podłączania gniazdka. Brak tej wiedzy może prowadzić do poważnych błędów, które zagrażają bezpieczeństwu. W Polsce najczęściej spotykamy dwa główne systemy uziemienia: TN-S oraz TN-C. Różnią się one sposobem prowadzenia przewodu ochronnego i neutralnego, co ma kluczowe znaczenie dla prawidłowego podłączenia gniazdka, zwłaszcza w starych budynkach.

W puszce elektrycznej, standardowo w nowszych instalacjach, doprowadzony jest 3-żyłowy przewód zasilający. Jest to charakterystyczna cecha układu TN-S, czyli tzw. "nowego systemu". W tym systemie rozróżniamy przewód fazowy (L – zazwyczaj brązowy lub czarny), przewód neutralny (N – zawsze niebieski) oraz przewód ochronny (PE – zawsze zielono-żółty). Przewód ochronny (PE) jest zawsze podłączany do tzw. bolca uziemiającego w gniazdku. Przewód fazowy (L) podłączamy do złącza po lewej stronie gniazdka, natomiast przewód neutralny (N) do złącza po prawej stronie. Taka konfiguracja zapewnia najwyższy poziom bezpieczeństwa, ponieważ bolec uziemiający jest bezpośrednio połączony z ziemią, co chroni przed porażeniem w przypadku awarii urządzenia.

Sytuacja komplikuje się w przypadku starszych instalacji, gdzie w puszkach spotykamy tylko dwa przewody: fazowy (L) i neutralny (N). Mamy wówczas do czynienia z tzw. "starym układem" – TN-C. W tym systemie przewód neutralny pełni jednocześnie funkcję przewodu ochronnego, stąd jego nazwa: PEN (Protected Earth and Neutral). Niestety, w układzie TN-C brakuje oddzielnego przewodu ochronnego, co jest jego największą wadą i potencjalnym zagrożeniem. Brak wydzielonego uziemienia sprawia, że w przypadku przerwania przewodu PEN, urządzenie może znaleźć się pod napięciem fazowym, co stwarza ryzyko porażenia. Dlatego też, w miarę możliwości, stare instalacje TN-C powinny być modernizowane do układu TN-S, co wiąże się z rozprowadzeniem dodatkowego przewodu ochronnego.

Rozpoznanie systemu TN-C jest więc kluczowe, aby odpowiednio podłączyć gniazdko w starej instalacji. W tym przypadku, nie ma możliwości bezpośredniego podłączenia bolca uziemiającego gniazdka do oddzielnego przewodu PE. Zamiast tego, w układach TN-C, bolec uziemiający gniazdka jest mostkowany z przewodem neutralnym (PEN). Oznacza to, że funkcję ochronną przejmuje przewód neutralny. To rozwiązanie, choć dawniej akceptowane, w dzisiejszych czasach jest uznawane za mniej bezpieczne niż system TN-S. Warto zaznaczyć, że aktualne normy budowlane i elektryczne nakazują stosowanie wyłącznie systemu TN-S w nowych instalacjach, a także zalecają modernizację starszych, gdzie jest to tylko możliwe.

Pamiętaj, aby zawsze stosować miernik napięcia lub próbnik, aby jednoznacznie zidentyfikować przewody. Kolory izolacji (czarny lub brązowy dla fazy, niebieski dla neutralnego) są pomocne, ale mogą być mylące w bardzo starych instalacjach, gdzie nie zawsze przestrzegano obecnych standardów. Prawidłowa identyfikacja przewodów jest kluczowa dla bezpieczeństwa i funkcjonalności instalacji. Niezależnie od typu instalacji, gniazdka elektryczne mogą mieć złącza na śrubki lub automatyczne zaciski. Zasady podłączania przewodów pozostają podobne, jednak typ zacisków może wpływać na komfort i szybkość pracy. Zaciski automatyczne (bezśrubowe) są łatwiejsze i szybsze w montażu, ale wymagają precyzyjnego odizolowania przewodu na odpowiednią długość. Zaciski na śrubki natomiast dają pewne pole manewru w przypadku drobnych niedoskonałości izolacji, ale ich montaż jest bardziej czasochłonny. Koszt gniazdka z zaciskami automatycznymi jest zazwyczaj nieznacznie wyższy niż z zaciskami śrubowymi, ale różnica ta jest marginalna w kontekście całego przedsięwzięcia (około 5-10 PLN więcej na sztukę). Przykładowo, gniazdko z zaciskami śrubowymi to koszt rzędu 10-25 PLN, natomiast z automatycznymi 15-35 PLN. Decyzja o wyborze typu zacisków należeć będzie do Ciebie, w zależności od preferencji i doświadczenia. Warto również wspomnieć, że istnieją gniazdka z dodatkowymi zabezpieczeniami, takimi jak przesłony torów prądowych (popularne "dziecięce blokady"), które zwiększają bezpieczeństwo użytkowania, zwłaszcza w domach z małymi dziećmi. Takie gniazdka są droższe o około 5-15 PLN, ale warto rozważyć ich zakup.

Dokładne zidentyfikowanie każdego przewodu za pomocą miernika napięcia jest niezwykle istotne. Miernik napięcia pozwala na bezpieczne sprawdzenie obecności napięcia w przewodach oraz identyfikację fazy. Standardowy miernik można kupić już za kwotę 30-100 PLN, a za bardziej zaawansowane modele, z dodatkowymi funkcjami, jak pomiar rezystancji czy ciągłości obwodu, zapłacimy od 150 PLN wzwyż. Inwestycja w dobry miernik to inwestycja w bezpieczeństwo. Brak identyfikacji poszczególnych przewodów może skutkować podłączeniem do bolca uziemiającego przewodu fazowego, co jest ekstremalnie niebezpieczne i grozi porażeniem prądem lub uszkodzeniem urządzeń elektrycznych. Na koniec, zawsze warto dokumentować zmiany wprowadzone w instalacji elektrycznej. Prosty schemat z zaznaczeniem, który przewód gdzie biegnie i do czego jest podłączony, może okazać się bezcenny w przyszłości, zwłaszcza w przypadku awarii lub kolejnych modyfikacji. Dbaj o swoją dokumentację techniczną, to ważny element każdej poważnej pracy elektrycznej.

Podłączanie przewodów w gniazdku bez uziemienia (TN-C)

Kiedy stoisz przed wyzwaniem podłączenia gniazdka w starej instalacji typu TN-C, gdzie przewód neutralny (PEN) pełni jednocześnie funkcję ochronną, kluczowe jest prawidłowe mostkowanie. To właśnie ten etap jest najbardziej krytyczny i wymaga szczególnej precyzji, gdyż od niego zależy bezpieczeństwo użytkowania podłączonego urządzenia. W tym systemie, jak już wspomnieliśmy, nie ma oddzielnego przewodu ochronnego, więc musimy „oszukać” gniazdko w taki sposób, aby bolec uziemiający spełniał swoją rolę, korzystając z przewodu PEN.

W Starym układzie – TN-C mostkowanie odbywa się poprzez połączenie bolca uziemiającego gniazdka z przewodem PEN. Pamiętaj, że zawsze najpierw podłączamy złącze „N” (neutralne) do przewodu PEN, a następnie, za pomocą krótkiego kawałka przewodu (mostka), łączymy to samo złącze „N” z bolcem uziemiającym. Należy unikać bezpośredniego łączenia bolca z przewodem fazowym – to prosta droga do katastrofy. Użycie izolowanego przewodu o przekroju co najmniej takim samym jak pozostałe przewody w instalacji (najczęściej 2,5 mm²) jest obowiązkowe. Odcinki mostkujące do bolca powinny być jak najkrótsze i solidnie zamocowane. Mostkowanie bolca uziemiającego z przewodem neutralnym jest dopuszczalne wyłącznie w układach TN-C. W przypadku instalacji TN-S jest to niedopuszczalne i bardzo niebezpieczne.

Po wykonaniu połączeń przewodów i mostkowania, przechodzimy do etapu montażu fizycznego gniazdka. Należy ostrożnie wsunąć gniazdko elektryczne do puszki. Upewnij się, że przewody są odpowiednio ułożone i nie zahaczają o śrubki mocujące. Standardowe gniazdka posiadają dwie metody mocowania: za pomocą wkrętów lub pazurków. Jeśli Twoje gniazdko ma wkręty, po prostu dokręć je, aż gniazdko będzie stabilne i nie będzie się ruszać w puszce. Jeśli natomiast używasz pazurków, delikatnie odchyl je dwoma pełnymi obrotami śrubokręta, co sprawi, że zaczepią się o wewnętrzną krawędź puszki. Robiąc to, bądź ostrożny, aby nie uszkodzić puszki ani przewodów. Dobrze zamontowane gniazdko powinno przylegać płasko do ściany i nie telepać się. Niestabilne gniazdko to sygnał, że nie został wykonany prawidłowy montaż, co może prowadzić do niebezpiecznych ruchów przewodów i zwarć.

W sytuacji, gdy samodzielnie wykuwasz otwór pod puszkę elektryczną w ścianie i bruzdy pod przewody elektryczne, musisz zacząć pracę od precyzyjnego zaznaczenia ołówkiem miejsca, w którym chcesz, aby wszystkie elementy instalacji się znalazły. Staranność na tym etapie oszczędzi Ci wiele problemów w przyszłości. Następnie wykuwamy dziurę pod puszkę elektryczną. Średnica otworu powinna być dopasowana do średnicy puszki, zazwyczaj 60 mm, a głębokość około 40-60 mm. Od puszki prowadzimy linie przebiegu kabli. I tu bardzo ważna zasada: ZAWSZE prowadź kable pionowo lub poziomo. Nigdy, przenigdy po linii skośnej! Dlaczego? Po kilku latach, kiedy zapomnisz o przebiegu instalacji, przy próbie wiercenia otworu w ścianie pod obraz czy półkę, możesz natrafić na kabel. Skoszone kable są niemalże niemożliwe do zlokalizowania bez specjalistycznego sprzętu, co stwarza ogromne ryzyko porażenia czy uszkodzenia instalacji. Prowadzenie kabli pod kątem prostym to standard, który zwiększa bezpieczeństwo i ułatwia późniejsze prace w domu. Koszt wypożyczenia bruzdownicy (maszyny do robienia rowków w ścianie na kable) to około 50-100 PLN za dzień, a to narzędzie znacznie przyspiesza i ułatwia pracę, zapewniając równe i estetyczne bruzdy.

Kiedy przewody są już ułożone w bruzdach i puszce, należy je zabezpieczyć przed uszkodzeniem mechanicznym. Można to zrobić za pomocą specjalnych uchwytów lub opasek kablowych, które stabilizują przewody w bruzdach przed tynkowaniem. Połączenia w puszkach powinny być wykonane starannie i solidnie, najlepiej za pomocą złączek. Złączki WAGO to tutaj bardzo dobry wybór. Są szybkie, pewne i eliminują konieczność skręcania przewodów. Pamiętaj, że każde połączenie to potencjalny punkt awarii, dlatego jego jakość jest kluczowa. Połączenia w gniazdach powinny być ciasne, aby uniknąć luzowania się przewodów, co może prowadzić do przegrzewania się i iskrzenia. Po zakończeniu montażu i podłączenia, niezwykle istotne jest ponowne sprawdzenie działania instalacji. Po włączeniu zasilania, użyj próbnika lub miernika napięcia, aby upewnić się, że gniazdko działa poprawnie i napięcie jest obecne tylko tam, gdzie powinno być. Sprawdź również, czy bolec uziemiający jest skuteczny, podłączając urządzenie z wtyczką z uziemieniem do gniazdka. W razie jakichkolwiek wątpliwości lub nieprawidłowości, natychmiast odłącz zasilanie i skonsultuj się z wykwalifikowanym elektrykiem. Bezpieczeństwo jest najważniejsze, a oszczędzanie na nim to pozorna oszczędność, która może kosztować znacznie więcej. Cały proces montażu gniazdka od przygotowania bruzd do ostatecznego tynkowania można zamknąć w jednym dniu, pod warunkiem odpowiedniego przygotowania i narzędzi. Czas jest zawsze kwestią indywidualną, ale dla doświadczonej osoby może to zająć zaledwie 3-5 godzin.

Niezwykle ważne jest również tynkowanie i wykończenie ściany po zamontowaniu gniazdka. Pamiętaj, aby wokół puszki i bruzd nałożyć tynk w taki sposób, aby ściana była równa i gładka. Można użyć gotowej masy szpachlowej lub tynku. Po wyschnięciu tynku, warto zagruntować powierzchnię przed malowaniem lub tapetowaniem. Prawidłowo zamontowane i wykończone gniazdko to gwarancja estetyki i przede wszystkim bezpieczeństwa na długie lata. Należy pamiętać, że wszelkie prace elektryczne niosą ze sobą ryzyko, dlatego, jeśli nie czujesz się pewnie, zawsze zleć to zadanie profesjonaliście. Koszt zatrudnienia elektryka do podłączenia gniazdka to zazwyczaj od 50 do 150 PLN za punkt, w zależności od regionu i złożoności pracy. Czasami warto zainwestować w spokój ducha i profesjonalne wykonanie. Dobry elektryk nie tylko podłączy gniazdko, ale także oceni ogólny stan Twojej instalacji, wskazując ewentualne zagrożenia.

FAQ – Najczęściej zadawane pytania o podłączanie gniazdek w starej instalacji

P: Czy mogę samodzielnie podłączyć gniazdko w starej instalacji typu TN-C?

O: Tak, jest to możliwe, jednak wymaga dużej ostrożności, podstawowej wiedzy z zakresu elektryki oraz odpowiednich narzędzi. Kluczowe jest BEZWARUNKOWE odłączenie zasilania i prawidłowe zidentyfikowanie przewodów. W razie wątpliwości zawsze zaleca się wezwanie wykwalifikowanego elektryka, zwłaszcza w starszych instalacjach.

P: Jak rozpoznać, czy mam starą instalację typu TN-C?

O: Instalacja TN-C charakteryzuje się tym, że w puszce elektrycznej znajdują się tylko dwa przewody: fazowy (zazwyczaj brązowy lub czarny) i neutralny/ochronny (PEN – zazwyczaj niebieski, ale w starych instalacjach może mieć inny kolor). Brakuje w niej oddzielnego przewodu ochronnego (żółto-zielonego).

P: Czy mostkowanie bolca uziemiającego z przewodem neutralnym (PEN) jest bezpieczne?

O: W układach TN-C jest to dopuszczalne rozwiązanie, choć mniej bezpieczne niż w instalacjach TN-S, gdzie występuje oddzielny przewód ochronny. W przypadku przerwania przewodu PEN, urządzenie może znaleźć się pod napięciem. Nowoczesne normy zalecają modernizację instalacji TN-C do TN-S.

P: Jakie narzędzia są niezbędne do podłączenia gniazdka?

O: Do podstawowych narzędzi należą: wiertarka, śrubokręty (płaski i krzyżakowy), kombinerki, nóż do ściągania izolacji, próbnik napięcia lub miernik, poziomica oraz ołówek. Dodatkowo mogą przydać się paca i młotek w przypadku kucia otworów.

P: Ile kosztuje zazwyczaj podłączenie gniazdka przez elektryka?

O: Koszt podłączenia jednego gniazdka przez elektryka waha się zazwyczaj od 50 do 150 PLN za punkt, w zależności od regionu, złożoności pracy i ewentualnej konieczności dodatkowych prac instalacyjnych.
