Jak podłączyć kolektor słoneczny do instalacji? Poradnik

Jeśli rozważasz podłączenie kolektora słonecznego do instalacji, pewnie chcesz maksymalnie wykorzystać darmową energię słońca do podgrzewania wody, unikając przy tym kosztownych błędów. Kluczowe elementy, takie jak bojler z dwiema wężownicami, obieg glikolowy i zespół pompowo-sterowniczy, decydują o efektywności całego układu. W kolejnych rozdziałach omówię krok po kroku, jak je zintegrować, dbając o izolację i bezpieczeństwo, by system działał niezawodnie przez lata.

• Bojler z dwiema wężownicami do kolektora
• Obieg glikolowy między kolektorem a bojlerem
• Zespół pompowo-sterowniczy w instalacji
• Naczynie wzbiorcze do glikolu solarnego
• Izolacja rur w podłączeniu kolektora
• Montaż kolektora do instalacji solarnej
• Sprawdzenie podłączenia kolektora słonecznego
• Pytania i odpowiedzi

Bojler z dwiema wężownicami do kolektora

Bojler z dwiema wężownicami stanowi serce instalacji solarnej, umożliwiając oddzielne obiegi dla czynnika solarnego i wody pitnej. Jedna wężownica przyjmuje ciepło od glikolu z kolektora słonecznego, druga współpracuje z kotłem lub grzałką elektryczną jako wsparcie. Taki układ zapobiega mieszaniu się płynów, chroniąc instalację przed korozją i zanieczyszczeniami. Wybierając bojler, sprawdź jego pojemność dostosowaną do liczby domowników – na czteroosobową rodzinę wystarczy 200-300 litrów. Materiał wężownic, zazwyczaj miedziany, gwarantuje wysoką przewodność cieplną i trwałość.

Ważne, by bojler był przystosowany do pracy z glikolem propylenowym, który nie jest toksyczny i dobrze przenosi ciepło. Druga wężownica pozwala na podmieszanie ciepła z innych źródeł w dni pochmurne, zapewniając ciągłość ciepłej wody użytkowej. Montaż bojlera wymaga stabilnej podstawy, by uniknąć wibracji pomp. Przed podłączeniem oczyść wloty i wyloty, usuwając zanieczyszczenia fabryczne. Integracja z kolektorem słonecznym podnosi efektywność o 50-70% w sezonie letnim.

Kompatybilność elementów to podstawa: wężownica solarna powinna mieć większą powierzchnię wymiany ciepła niż grzewcza. Sprawdź ciśnienie robocze bojlera, zazwyczaj 3-6 barów, pasujące do kolektora ciśnieniowego. W przypadku starszych bojlerów retrofit z dodatkową wężownicą bywa możliwy, ale wymaga certyfikacji. Pełna instalacja solarna zyskuje na takiej konfiguracji niezawodność i oszczędności.

Zobacz także: Instalacje wod-kan 2025: cennik i koszty budowy

Obieg glikolowy między kolektorem a bojlerem

Obieg glikolowy to zamknięty układ, w którym propylenowy glikol z wodą krąży między kolektorem a bojlerem, przekazując ciepło bez bezpośredniego kontaktu z wodą użytkową. Glikol chroni przed zamarzaniem w mrozy do -30°C i hamuje rozwój glonów. Podłącz rurę wylotową z kolektora do górnej wężownicy bojlera, a powrotną – z dolnej części. Użyj rur miedzianych lub PEX-Al-PEX o średnicy 22 mm dla minimalnych oporów przepływu. Ciśnienie w obiegu utrzymuj na poziomie 1,5-2 bary na zimno.

Wypełnianie układu glikolem wymaga próżniowego napełniarki, by usunąć powietrze i uniknąć kawitacji pompy. Stężenie glikolu dobierz do klimatu – w Polsce 35-45% wystarcza. Regularnie sprawdzaj stan czynnika co 2-3 lata, wymieniając przy spadku właściwości antykorozyjnych. Obieg glikolowy zapewnia bezpieczeństwo i efektywność kolektora słonecznego przez dekady.

• Użyj zaworów kulowych do izolacji sekcji podczas serwisów.
• Zainstaluj manometry do monitoringu ciśnienia.
• Dodaj separator powietrza blisko pompy.

Zespół pompowo-sterowniczy w instalacji

Zespół pompowo-sterowniczy reguluje pracę instalacji solarnej, aktywując pompę gdy kolektor jest o 8-12°C cieplejszy od bojlera. Czujniki temperaturowe na absorberze i wężownicy wysyłają sygnały do regulatora, optymalizując przepływ glikolu. Wybierz model z regulacją PWM dla precyzyjnej kontroli prędkości pompy, co oszczędza energię elektryczną. Montaż zespołu blisko bojlera skraca 길 rur sterowniczych. Integracja z internetowym monitoringiem pozwala śledzić wydajność zdalnie.

Zobacz także: Instalacje elektryczne: przepisy i normy PN-HD

Podłączenie elektryczne wymaga wyłącznika różnicowoprądowego 30 mA dla bezpieczeństwa. Regulator wyświetla temperatury, czas pracy i ewentualne błędy, ułatwiając diagnostykę. W instalacji z dwoma obiegami zespół synchronizuje pompy. Zasilanie 230V AC jest standardem, z backupem akumulatorowym w opcjach premium.

Podczas uruchamiania kalibruj histerezę temperaturową, by uniknąć zbyt częstych cykli. Zespół pompowo-sterowniczy podnosi sprawność systemu do 80% przy pełnym nasłonecznieniu.

Naczynie wzbiorcze do glikolu solarnego

Naczynie wzbiorcze kompensuje rozszerzalność cieplną glikolu, który przy 120°C zwiększa objętość o 15-20%. Wybierz model membranowy o pojemności 8-10% objętości obiegu glikolowego – dla 20 litrów pętli wystarczy 2 litry. Podłącz je blisko pompy, z zaworem bezpieczeństwa nastawionym na 3 bary. Membrana z butylu oddziela gaz od cieczy, przedłużając żywotność. Brak naczynia grozi pęknięciem rur pod ciśnieniem.

Napełnianie: wstępnie napompuj azotem do 1,2 bara, potem dopełnij glikolem. Regularnie kontroluj ciśnienie co pół roku. W Polsce normy PN-EN 13831 wymagają certyfikowanego sprzętu. Naczynie wzbiorcze stabilizuje instalację, zapobiegając oscylacjom ciśnienia.

Wybór pojemności

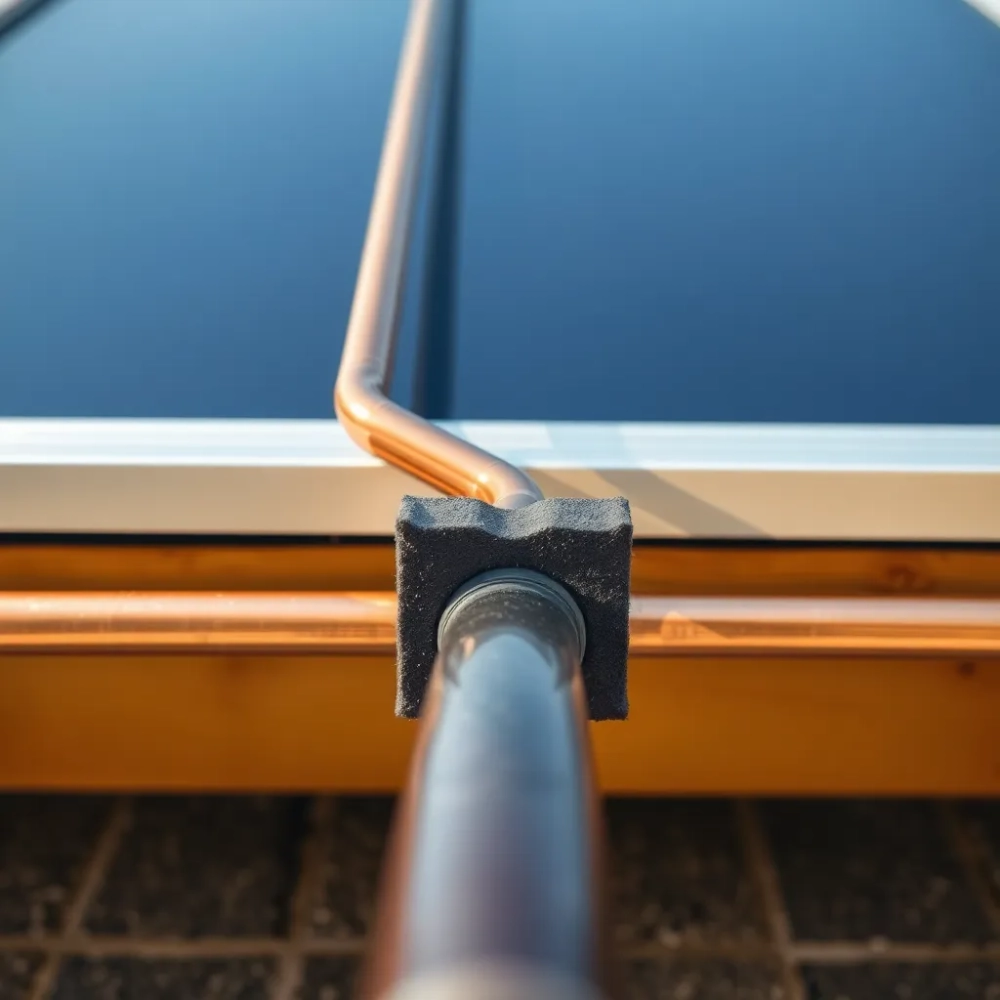

Izolacja rur w podłączeniu kolektora

Izolacja rur minimalizuje straty ciepła, kluczowe dla efektywności kolektora słonecznego – bez niej tracisz do 30% energii na odcinkach dłuższych niż 5 m. Użyj otulin z kauczku syntetycznego o λ=0,035 W/mK i grubości 19 mm, odpornych na UV i glikol. Na łączeniach stosuj taśmę aluminiową dla szczelności parowej. Izoluj cały obieg glikolowy, w tym złącza i zawory. W miejscach narażonych na uszkodzenia mechaniczne dodaj osłonę PCV.

Porównanie strat ciepła pokazuje, jak izolacja wpływa na wydajność. Poniższy wykres ilustruje różnicę dla rury DN22 na 10 m długości przy ΔT=50°C.

Więcej szczegółów na temat w sekcji Kolektory. Prawidłowa izolacja skraca okres zwrotu inwestycji do 4-6 lat.

Montaż kolektora do instalacji solarnej

Montaż kolektora słonecznego zacznij od wyboru nachylenia dachu 30-45° skierowanego na południe dla optymalnego kąta padania promieni. Użyj aluminiowych profili z regulacją azymutu, kotwicząc do krokwi śrubami nierdzewnymi. Podłącz kolektor równolegle w banku 2-4 sztuk dla większej mocy. Wymiennik próżniowy czy płaski – ciśnieniowy preferuj ze względu na wyższe ciśnienie pracy. Po mechanicznym zamocowaniu przeprowadź podłączenie hydraulicznym.

Wypełnij obieg glikolem po odpowietrzeniu, uruchamiając pompę ręcznie. Sprawdź szczelność pod ciśnieniem 4 bary przez 24h. Montaż wymaga rusztowania i atestów BHP. Profesjonalna instalacja zapewnia dotacje i gwarancje.

• Sprawdź orientację południową ±30°.
• Użyj absorbera selektywnego dla sprawności >80%.
• Zabezpiecz przed gradem szkłem hartowanym.

Sprawdzenie podłączenia kolektora słonecznego

Po podłączeniu przetestuj instalację: włącz pompę i obserwuj przepływ na wirówce, bez pęcherzy powietrza. Zmierz temperatury – różnica między kolektorem a bojlerem powinna aktywować obieg. Sprawdź ciśnienie w naczyniu wzbiorczym i brak wycieków. Regulator musi sygnalizować prawidłowe parametry. Wypełnij protokół z pomiarami dla serwisu.

Kontrola elektryczna: napięcie na pompie 220-240V, brak zwarć. Symuluj nocne stygnięcie, by zweryfikować powrót. W razie anomalii skonsultuj instalatora certyfikowanego. Pełne sprawdzenie gwarantuje bezawaryjną pracę.

Ostatecznie uruchom system na słońcu, monitorując przez tydzień. Efektywność bojlera wzrośnie, potwierdzając sukces podłączenia kolektora słonecznego.

Pytania i odpowiedzi

• Jakie elementy są niezbędne do podłączenia kolektora słonecznego do instalacji CWU?

  Pełna instalacja solarna obejmuje kolektory, bojler z dwiema wężownicami (jedna solarna przystosowana do glikolu, druga do obiegu grzewczego), naczynie wzbiorcze kompensujące rozszerzalność cieplną glikolu, zespół pompowo-sterowniczy regulujący przepływ oraz rury z izolacją antykorozyjną i termiczną.

• Jak podłączyć obieg glikolowy między kolektorem słonecznym a bojlerem?

  Obieg glikolowy podłącza się od kolektora do górnej wężownicy bojlera: czynnik solarny (glikol) krąży pompą z zespołu sterowniczego, absorbując ciepło z kolektora i przekazując je do bojlera. Rury muszą być izolowane, a układ zabezpieczony przed zamarzaniem i korozją.

• Jaka jest rola zespołu pompowo-sterowniczego w instalacji solarnej?

  Zespół pompowo-sterowniczy reguluje przepływ czynnika solarnego między kolektorem a bojlerem, steruje pompami na podstawie temperatury (czujniki na kolektorze i bojlerze) i zapobiega przegrzaniu lub cofaniu się ciepła, zapewniając efektywność systemu.

• Czy montaż kolektora słonecznego wymaga profesjonalnego instalatora?

  Tak, zalecana jest instalacja przez certyfikowanego specjalistę dla zgodności z normami, prawidłowego doboru elementów, izolacji rur i zabezpieczeń. Samodzielny montaż grozi utratą gwarancji i niską efektywnością.
