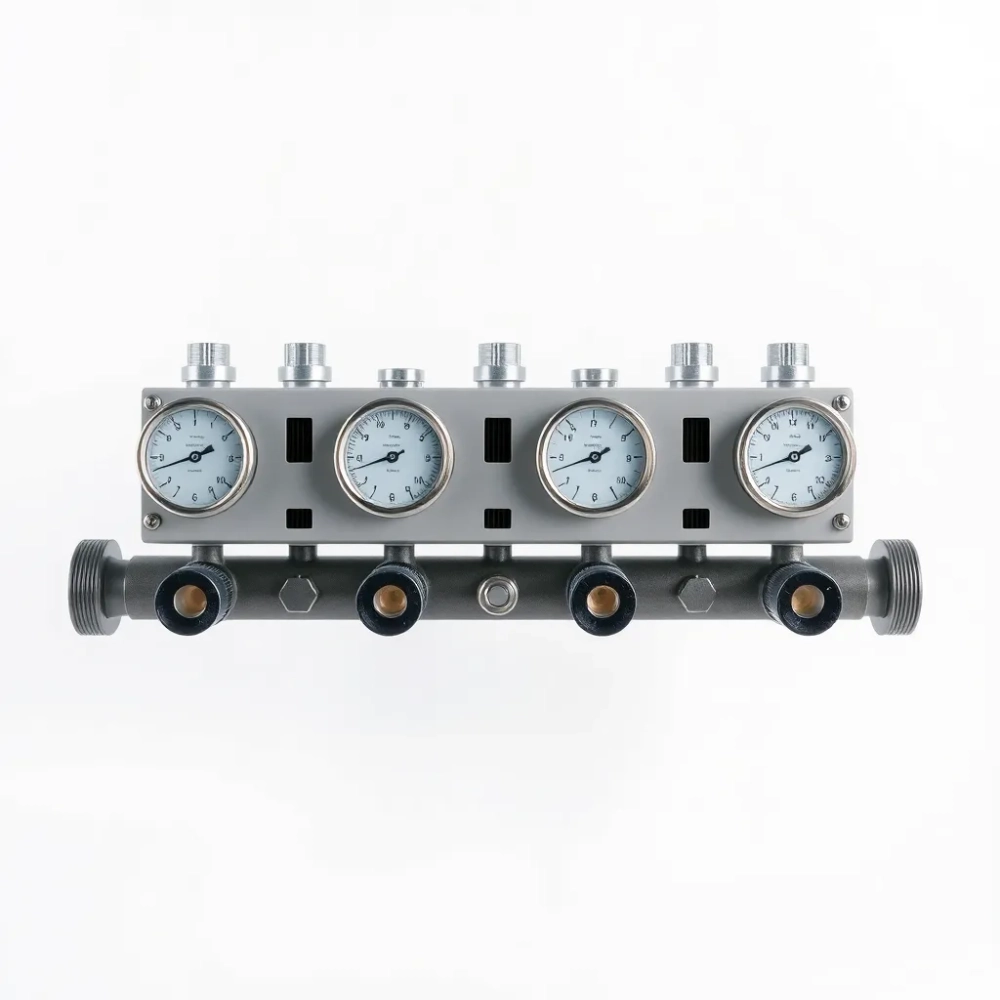

Rozdzielacz do podłogówki 7 sekcji – jakie wymiary naprawdę mają znaczenie

Masz siedem oddzielnych obiegów grzewczych, każdy w innym pomieszczeniu, i potrzebujesz jednego urządzenia, które pozwoli nimi wszystkimi zarządzać z jednego miejsca w kotłowni. Rozdzielacz do podłogówki 7 sekcji o wymiarach dopasowanych do typowej szafki podtynkowej lub natynkowej to konkretne 500 mm długości, około 80 mm głębokości i rozstawie przyłączy 50 mm między obiegami. Te liczby decydują, czy zmieścisz go obok pompy, czy będziesz musiał przerabiać całą kotłownię. Poniżej znajdziesz komplet wymiarów, masę, normy ciśnieniowe i realne scenariusze montażu, które oszczędzą Ci kilku godzin szukania w katalogach.

• Jak dobrać liczbę sekcji i rozstaw przyłączy w rozdzielaczu 7-obwodowym
• Kompletny rozdzielacz 7-sekcyjny z rotametrami i termometrami co dostajesz w zestawie
• Montaż rozdzielacza podłogówki 7 obwodów krok po kroku w domowej kotłowni
• Parametry techniczne i normy bezpieczeństwa
• Dobór rotametru do wydajności pompy i źródła ciepła
• Serwis zimowy, odpowietrzanie i wymiana rotametru
• Porównanie wariantów 2-12 sekcji i dobór do powierzchni domu
• Checklista przed zakupem rozdzielacza 7-sekcyjnego

Jak dobrać liczbę sekcji i rozstaw przyłączy w rozdzielaczu 7-obwodowym

Najprostsza zasada mówi: jedna sekcja na jedno niezależne pomieszczenie z własną pętlą. Kuchnia otwarta na salon liczy się jako jedno pomieszczenie, jeśli idzie z jednego rozdzielacza, ale łazienka i osobna toaleta to już dwa obwody, nawet jeśli obie mają po 4 m². W domu 100 m² typowo wychodzi od pięciu do dziewięciu sekcji, więc siedem to wartość środkowa, która pokrywa większość realnych układów.

Rozstaw przyłączy wyjściowych to parametr, o który pytają najczęściej, bo od niego zależy, jak gęsto ułożysz rurę PEX w ścianie. Standard 50 mm między osiami powoduje, że każdy obieg wychodzi osobno i możesz poprowadzić go bez kolizji z sąsiednim. Przy 36 mm rozstaw gęstnieje, ale rozdzielacz robi się krótszy o kilka centymetrów, co czasem ratuje sytuację w wąskiej wnęce.

Długość całkowita 500 mm dla wariantu 7-sekcyjnego wynika z prostego rachunku: dwa korpusy (zasilanie i powrót) po 250 mm, z których każdy ma siedem par nypli. To przekłada się na masę około 5,5 kg dla wersji mosiężnej i 4,2 kg dla stalowej nierdzewnej, wraz z ramą montażową. Różnica 1,3 kg ma znaczenie, gdy mocujesz rozdzielacz na ścianie kartonowo-gipsowej i musisz trafić w profile, a nie w pustą przestrzeń.

Głębokość zabudowy 78 mm z zaworami odcinającymi i termometrami tarczowymi o średnicy 40 mm rośnie do 95 mm po założeniu siłowników automatycznych M30x1,5. Siłownik termiczny wysuwa trzpień o 3 do 4 mm, więc nie jest to dużo, ale przy zabudowie podtynkowej w puszce rewizyjnej o głębokości 100 mm kończy się ciasno. Dlatego producenci zalecają szafki o minimalnej głębokości wewnętrznej 110 mm.

Wysokość korpusu bez osprzętu to 60 mm, a z odpowietrznikiem i spustem 85 mm. Średnica króćców przyłączeniowych dla obiegów PEX wynosi 3/4" eurokonus, co pasuje do złączek 16x2, 17x2 i 20x2 mm bez adapterów. Przyłącze zasilania i powrotu to 1" GW (gwint wewnętrzny), kompatybilne z zaworami kulowymi standardu DN25.

Kompletny rozdzielacz 7-sekcyjny z rotametrami i termometrami co dostajesz w zestawie

Korpus zasilający i powrotny wykonany z mosiądzu chromowanego (stop Ms) to serce zestawu. Mosiądz wytrzymuje ciśnienie robocze 6 bar i ciśnienie próbne 10 bar bez odkształceń, co potwierdza norma PN-EN 12502-4 dotycząca odporności na korozję w instalacjach wodnych. Temperatura pracy do 90°C mieści się w zakresie typowym dla ogrzewania podłogowego zasilanego kotłem gazowym, pompą ciepła czy kominkiem z płaszczem wodnym.

Rotametr to przezroczysta rurka z pływakiem, którą montuje się na belce zasilającej. Wskazuje przepływ w litrach na minutę, zakres od 0,5 do 5 l/min, z dokładnością odczytu ±0,2 l/min. Dzięki niemu ustawisz identyczny przepływ w każddej pętli, a różnicę zobaczysz gołym okiem. Jeśli w jednym obiegu pływak siedzi nisko, a w drugim pod skalem, wiesz natychmiast, która pętla jest zbyt długa lub ma zapowietrzenie.

Kurek odcinający na belce powrotnej pozwala zamknąć pojedynczy obieg bez zatrzymywania całej instalacji. To się przydaje przy wymianie głowicy termostatycznej albo płukaniu jednej pętli. Zawory kulowe odcinające z wejściem na termometry tarczowe są fabrycznie wkręcone w króćce 1/2" GW, więc termometr wchodzi bez dodatkowego uszczelnienia.

Termometr tarczowy bimetaliczny o zakresie 0-120°C pokazuje temperaturę zasilania i powrotu w czasie rzeczywistym. W normalnym trybie podłogówki różnica między zasilaniem a powrotem wynosi od 5 do 10°C. Jeśli rośnie powyżej 15°C, oznacza to albo zbyt wolny przepływ w danej pętli, albo zapowietrzenie, albo błędnie ustawiony zawór mieszający.

Odpowietrznik automatyczny i spust umieszczone na końcach belek pozwalają usunąć powietrze bez demontażu. Odpowietrznik otwiera się, gdy ciśnienie spada poniżej 0,5 bar, a spust służy do opróżniania instalacji przed zimą w domach sezonowych. Rama montażowa ze stali ocynkowanej o grubości ścianki 1,5 mm utrzymuje oba korpusy w stałej odległości i daje punkty mocowania do ściany.

Montaż rozdzielacza podłogówki 7 obwodów krok po kroku w domowej kotłowni

Przed montażem wyłącz źródło ciepła i zamknij zawory odcinające instalację od źródła. Ciśnienie resztkowe spuść przez najbliższy kurek spustowy, bo otwarcie rozdzielacza pod ciśnieniem grozi zalaniem kotłowni. Rozpakuj zestaw na stole, a nie na podłodze, bo mosiądz chromowany łatwo zarysować i każda rysa to miejsce, gdzie woda może zacząć korodować dekady później.

Zdecyduj, po której stronie znajdą się zawory odcinające. Tradycyjnie zasilanie idzie z lewej, a powrót z prawej, ale jeśli rury przychodzą z prawej ściany, odwrócenie rozdzielacza o 180 stopni nie zmienia hydrauliki, a skraca trasę rur. To drobna decyzja, ale skraca drogę czynnika i zmniejsza straty ciepła o 2-3% rocznie.

Przykręcenie ramy do ściany zajmuje około 10 minut przy użyciu kołków rozporowych 10x60 mm i wkrętów 6x80 mm. Poziomowanie ramy ma krytyczne znaczenie, bo gdy rozdzielacz wisi krzywo, odpowietrzniki nie działają prawidłowo i jeden koniec instalacji zbiera powietrze. Użyj poziomicy 60 cm i ustaw ramę tak, by odchylka nie przekraczała 2 mm na metr.

Po zawieszeniu ramy nasuń oba korpusy na prowadnice i skręć śrubami montażowymi kluczem imbusowym 4 mm. Moment dokręcania 8 Nm, nie więcej, bo mosiądz jest miększy niż stal i łatwo zerwać gwint. Podłącz rury PEX do złączek eurokonus, dokręcając kluczem 30 mm z momentem 25 Nm. Zbyt mocne dokręcenie zmiażdży uszczelkę o-ring i za miesiąc będziesz miał kapie.

Napełnianie instalacji wodą idzie powoli, przez kurek spustowy na rozdzielaczu, nie przez główny zawór. Otwierasz spust, otwierasz lekko zawór zasilający i czekasz, aż woda wypchnie powietrze. Odpowietrzniki automatyczne złapią resztę bąbelków w ciągu pierwszych 48 godzin pracy, ale możesz je otworzyć ręcznie kluczykiem, jeśli słyszysz szum w rurach.

Pierwsze uruchomienie rób z ciśnieniem 1,5 bar, nie pełnym 6 bar. Przez pierwsze 24 godziny obserwuj każde połączenie pod kątem wilgoci. Papierowy ręcznik przyłożony do złączki pokazuje nawet minimalny wyciek, którego oko nie zauważy. Pełne ciśnienie robocze ustawiasz dopiero po dniu obserwacji.

Typowy błąd montażowy to krzyżowanie rur PEX przy wejściu do szafki. Jeśli rura zasilająca i powrotna krzyżują się, tworzy się martwa strefa, w której czynnik zwalnia i pompa pracuje ciężej. Rozdziel rury po przeciwnych stronach rozdzielacza od samego początku, a unikniesz strat ciśnienia rzędu 0,3-0,5 bar.

Parametry techniczne i normy bezpieczeństwa

Ciśnienie robocze 6 bar to wartość, którą dobierasz do najsłabszego elementu instalacji. Rura PEX-Al-PEX 16x2 wytrzymuje 10 bar przy 70°C, ale zawór bezpieczeństwa kotła otwiera się przy 3 bar, więc fizycznie instalacja nigdy nie przekroczy tej wartości. Ciśnienie próbne 10 bar stosuje się tylko podczas odbioru technicznego na 30 minut, nie w eksploatacji.

Certyfikaty CE i TÜV potwierdzają zgodność z dyrektywą ciśnieniową 2014/68/UE dla urządzeń pracujących pod ciśnieniem. TÜV dodatkowo weryfikuje proces produkcji mosiądzu i kontrolę jakości spoin, co jest istotne przy dostawach z różnych linii produkcyjnych. Bez tych certyfikatów ubezpieczyciel może odmówić wypłaty po szkodzie wodnej.

Kompatybilność z siłownikami M30x1,5 oznacza, że podłączenie automatyki pogodowej lub termostatów pokojowych idzie bez adapterów. Siłownik termoelektryny pobiera 2-3 W, otwiera zawór w 3 minuty i zamyka w 5 minut. Typowy dom z siedmioma obiegami zużywa więc 15-20 W na automatykę, co przy pracy 30% czasu daje 130-175 kWh rocznie.

Dobór rotametru do wydajności pompy i źródła ciepła

Rotametr o zakresie 0,5-5 l/min pasuje do większości pomp ciepła o modulacji 3-9 kW i kotłów gazowych do 24 kW. Pompa ciepła o mocy 9 kW przy różnicy temperatur 5°C potrzebuje przepływu około 1,5 l/min na obwód, więc siedem obiegów daje łącznie 10,5 l/min. Kocioł gazowy 20 kW przy 10°C różnicy potrzebuje 1,7 l/min na obieg, łącznie 12 l/min dla całego rozdzielacza.

Zbyt mały przepływ powoduje, że podłoga nierówno się nagrzewa. Pętla najdłuższa w domu, powyżej 100 m rury PEX, wymaga przepływu minimum 1,2 l/min. Jeśli rotametr pokazuje mniej, sprawdź, czy pompa pracuje na nominalnym biegu, a nie jest zdławiona zaworem różnicowym. Pompa z regulacją stałego ciśnienia automatycznie zwiększa obroty, gdy rośnie opór.

Dobór źródła ciepła do rozdzielacza 7-sekcyjnego nie jest przypadkowy. Pompa ciepła powietrze-woda pracuje najefektywniej przy temperaturze zasilania 35-45°C, co mieści się w optymalnym zakresie podłogówki. Kocioł gazowy kondensacyjny daje 50-60°C przy pełnej mocy i 35-40°C przy pracy modulowanej. Kominek z płaszczem wodnym wytwarza 60-80°C, co wymaga zaworu mieszającego trójdrogowego przed rozdzielaczem.

Serwis zimowy, odpowietrzanie i wymiana rotametru

Przed sezonem grzewczym sprawdź ciśnienie w instalacji. W układzie zamkniętym powinno wynosić od 1,2 do 1,8 bar w stanie zimnym. Spadek poniżej 1 bar oznacza nieszczelność, najczęściej w złączce PEX, którą wystarczy dokręcić kluczem 30 mm o ćwierć obrotu. Nie dolewaj wody bez znalezienia przyczyny ubytku, bo świeża woda wnosi tlen, który koroduje stalowe elementy pompy.

Odpowietrzanie ręczne robi się kluczykiem 5 mm na odpowietrzniku automatycznym. Otwierasz na 2-3 sekundy, aż woda zacznie kapać ciągłym strumieniem, zamykasz. Czynność powtarzasz na każdym obiegu po kolei, zaczynając od najkrótszego. Odpowietrzniki automatyczne zwykle łapią resztki powietrza same, ale po pierwszym uruchomieniu instalacji ręczna kontrola przyspiesza stabilizację.

Wymiana rotametru to prosta czynność, gdy pływak się zablokuje lub rurka pęknie. Odkręcasz nakrętkę złączkową kluczem 22 mm, wyjmujesz starą rurkę z uszczelką, wkładasz nową i dokręcasz momentem 12 Nm. Koszt nowego rotametru to około 25-40 zł, a wymiana zajmuje 5 minut. Warto mieć jeden zapasowy, bo awaria rotametru zdarza się co 8-12 lat w typowej instalacji.

Nigdy nie dokręcaj zaworów odcinających na rozdzielaczu siłą. Mosiądz pęka przy momencie powyżej 15 Nm i wtedy zamiast regulacji masz wymianę całego korpusu. Jeśli kurek nie chce się obrócić, użyj środka penetrującego WD-40, odczekaj 10 minut i spróbuj ponownie.

Porównanie wariantów 2-12 sekcji i dobór do powierzchni domu

Dom 60 m² z trzema sypialniami, salonem i łazienką potrzebuje 5 sekcji. Dom 80 m² z dodatkowym gabinetem i drugą łazienką to już 6-7 sekcji. Dom 120 m² z czterema sypialniami, salonem, kuchnią i dwiema łazienkami wymaga 8-9 sekcji. Dom 160 m² przekracza typowe możliwości jednego rozdzielacza i instaluje się dwa równoległe po 7-8 sekcji każdy.

Reguła kciuka mówi: 1 sekcja na każde 15-20 m² powierzchni podłogi z ogrzewaniem. Ale ta reguła działa tylko wtedy, gdy pętle nie przekraczają 100 m długości. Jeśli jedno pomieszczenie ma 35 m² i pętla wychodzi 140 m, lepiej podzielić je na dwa obwody po 70 m. Wtedy potrzebujesz dodatkowej sekcji, ale zyskujesz stabilność temperatury.

Przeliczenie ceny na sekcję pokazuje realną wartość. Wariant 7-sekcyjny po 599 zł daje 85 zł za obieg, podczas gdy wariant 2-sekcyjny po 249 zł daje 124 zł za obieg. Im więcej sekcji, tym niższy koszt jednostkowy, bo rama, zawory odcinające i odpowietrzniki są wspólne. Dlatego przy remoncie warto dobrać rozdzielacz z lekkim zapasem, na przykład 8 zamiast 7 sekcji.

Checklista przed zakupem rozdzielacza 7-sekcyjnego

Zanim klikniesz zamówienie, odpowiedz sobie na pięć pytań. Po pierwsze, ile pomieszczeń ma niezależne pętle i jaka jest łączna długość rury PEX. Po drugie, jaką średnicę rury PEX kładziesz: 16 mm standardowo, ale 17 mm przy pętlach powyżej 90 m. Po trzecie, jakie źródło ciepła zasila instalację i czy wymaga zaworu mieszającego. Po czwarte, czy planujesz automatykę z siłownikami i termostatami pokojowymi. Po piąte, jaką szafkę instalacyjną masz w kotłowni lub ścianie.

Jeśli na którekolwiek pytanie nie masz odpowiedzi, zatrzymaj się i zmierz. Średnica rury mierzona w istniejącej instalacji to klucz doboru złączek. Wymiary szafki decydują, czy rozdzielacz 500 mm w ogóle się zmieści, czy potrzebujesz wersji kompaktowej z rozstawem 36 mm. Źródło ciepła determinuje, czy wystarczy rozdzielacz bez mieszacza, czy potrzebujesz wersji z wbudowanym zaworem trójdrogowym.

Rozdzielacz podłogówki 7 sekcji o wymiarach 500x85x80 mm z osprzętem pełnym mieści się w standardowej szafce podtynkowej 600 mm i pracuje bezawaryjnie przez dekady, jeśli dobierzesz go do realnych warunków. Zapytaj o dostępność, warianty złączek 16 lub 17 mm i pomoc techniczną przy doborze, bo różnica między zakupem z dopasowaniem a zakupem na ślepo to kilka godzin pracy instalatora.

Dane techniczne i wymiary oparto na kartach katalogowych producentów armatury grzewczej, normie PN-EN 12502-4 dotyczącej odporności na korozję, dyrektywie ciśnieniowej 2014/68/UE, normie PN-EN 12165 dla wyrobów z mosiądzu oraz standardzie DIN 259 dla gwintów przyłączeniowych. Szczegółowe informacje o wymiarach szafek instalacyjnych i rozstawach przyłączy dostępne są w katalogach technicznych producentów rozdzielaczy, a wytyczne montażowe zawiera instrukcja producenta dołączana do każdego zestawu. Dodatkowe parametry pracy pomp ciepła w instalacjach podłogowych opisuje norma PN-EN ISO 21003, a warunki odbioru technicznego instalacji grzewczych reguluje rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (tekst jednolity Dz.U. 2022 poz. 1225).
