Spinki do podłogówki: jakie wymiary pasują do Twojej rury?

Jak dobrać długość klipsa do średnicy rury PEX i PE-RT

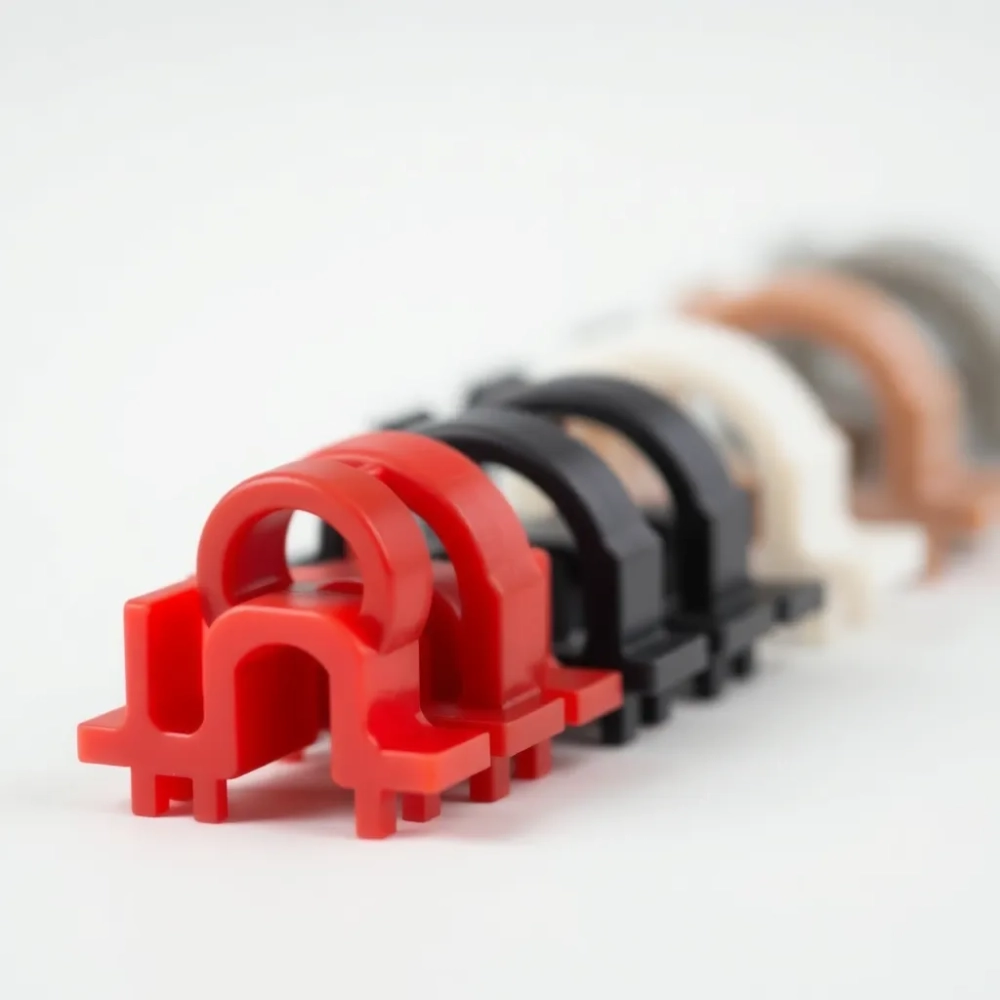

Dobór klipsa zaczyna się od średnicy montowanej rury, bo to ona determinuje zarówno długość ramion, jak i rozmiar wewnętrznego profilu, który ma ją objąć bez szczeliny powietrznej. Przy rurach PE-Xa 16 mm najczęściej sprawdzają się spinki o długości 30-40 mm, ponieważ krótsza stopka łatwiej dociska rurę do folii metalizowanej, a jednocześnie nie zaczepia o sąsiednią rurę przy zagęszczonym rozstawie. Dłuższe klipsy 40-50 mm przeznaczone są do rur PE-RT II 18-20 mm oraz wielowarstwowych PEX/Al/PEX o tej samej średnicy, gdzie większa masa rury wymaga dłuższego ramienia, by utrzymać siłę docisku w czasie eksploatacji. Próba zastosowania krótkiego klipsa do grubszej rury kończy się jej luźnym osadzeniem, co w skutek rozszerzalności cieplnej prowadzi do delikatnego „wędrowania" po folii. Różnica 10 mm długości wydaje się kosmetyczna, jednak w praktyce montażowej oznacza konkretną zmianę siły trzymania i geometrii całej pętli.

• Jak dobrać długość klipsa do średnicy rury PEX i PE-RT
• Montaż spinek do folii krok po kroku bez uszkodzenia rury
• Ile spinek na m² ogrzewania podłogowego i przelicznik kosztów

Tabela kompatybilności ułatwia pierwsze rozpoznanie tematu jeszcze przed otwarciem opakowania ze spinek.

Przed wbicie pierwszej spinki warto zmierzyć średnicę zewnętrzną rury suwmiarką, ponieważ tolerancje produkcyjne potrafią sięgać 0,3 mm, a różnica między ścianką 1,8 a 2,0 mm zmienia sztywność całego przewodu. Tak drobne rozróżnienie ma znaczenie przy promieniach gięcia poniżej pięciokrotności średnicy, kiedy rura pracuje jak sprężyna i szuka każdej szczeliny, by się odkształcić. Spinka, która obejmuje rurę zbyt ciasno, wciska się w materiał i tworzy mikrozwężenie, przez które przepływ spada o kilka procent. W pętli grzewczej o długości 80 m nawet 3% straty przepływu oznacza gorszy rozkład temperatury na końcach obiegu. Dobór odpowiedniej długości klipsa chroni więc nie tylko mechanikę montażu, ale i hydraulikę całej instalacji.

Norma PN-EN 1264 dotycząca wodnego ogrzewania podłogowego wymaga, by rura po ułożeniu była stabilnie przymocowana do podłoża w taki sposób, który nie powoduje trwałych odkształceń ani zmian przekroju. Spinki z tworzywa o odpowiedniej twardości Shore'a spełniają ten warunek właśnie dlatego, że rozkładają siłę docisku na większą powierzchnię kontaktu niż drut wiązałkowy. Pojedyncza spinka przyjmuje obciążenie osiowe rury rozszerzającej się przy grzaniu i przenosi je na folię aluminiową, która działa jak warstwa rozdzielająca między instalacją a warstwą wylewki. Folia ta, jeśli ma grubość min. 0,1 mm i współczynnik odbicia ≥ 90%, dodatkowo odbija promieniowanie cieplne w kierunku podłogi, poprawiając sprawność całego układu.

W sytuacji, gdy rury mają średnicę pośrednią, na przykład 17 mm (co zdarza się przy tańszych dostawach bez oznaczenia normy), bezpieczniej wybrać dłuższy wariant 40-50 mm. Wynika to z faktu, że rura o mniejszej średnicy zmieści się swobodnie w szerszym klipsie, natomiast grubsza rura nie wejdzie w krótszy profil. To asymetryczne podejście do tolerancji wynika z prostoty fizyki lepiej mieć minimalny luz niż ryzyko niedokładnego domknięcia. Po ułożeniu kilku pierwszych odcinków praktycy sprawdzają trzymanie lekkim szarpnięciem ręki. Opór powinien być wyraźny, ale nie powinien powodować białych śladów na powierzchni rury.

Cena za 100 sztuk spinek waha się od 6,60 do 7,30 zł netto w zależności od długości, co przy typowej instalacji 100 m² daje różnicę rzędu kilkunastu złotych. Nie jest to kwota, która powinna dyktować wybór długości klipsa. Decydujący pozostaje typ rury, a dopiero potem ekonomika. Spinka źle dobrana kosztuje bowiem znacznie więcej niż jej cena katalogowa, bo prowadzi do konieczności powtórnego układania fragmentu pętli, zużycia dodatkowej folii i przestojów w harmonogramie. Patrząc przez pryzmat norm oraz realiów montażowych, dobór klipsa to decyzja, którą warto podjąć raz, a dobrze.

Montaż spinek do folii krok po kroku bez uszkodzenia rury

Sam montaż spinek do podłogówki jest zaskakująco szybki, o ile zachowa się właściwą kolejność działań. Pierwszy etap to rozłożenie folii metalizowanej na czystym, suchym podłożu z zakładkami minimum 5 cm i sklejeniem ich taśmą aluminiową. Folię układa się stroną metalizowaną do góry, bo to ta warstwa odbija ciepło z powrotem w stronę wylewki. Spinka mocowana jest bezpośrednio do folii przez jej nabicie ręczne jej stopka posiada ząb, który wciska się w metalizowaną powierzchnię i zakotwica w podłożu. Cały proces nie wymaga wiertarki, kołków ani wkrętów, co odróżnia to rozwiązanie od tradycyjnych klipsów tackowych mocowanych do styropianu.

Druga faza polega na rozplanowaniu trasy rur jeszcze przed ich rozwinięciem. Na folii warto narysować markerem lub kredą trasę, szczególnie w strefach kompensacyjnych przy ścianach. Rozstaw rur zgodny z projektem wynosi najczęściej 15, 20 lub 25 cm, a w strefach brzegowych, przy dużych przeszkleniach, zagęszcza się go do 10 cm. Rozmieszczenie spinek następuje co 30-50 cm, czyli na każdym odcinku prostym wystarczą dwie, trzy sztuki. Przy łukach trzeba ich więcej klips rozmieszcza się po obu stronach zakrętu, by rura nie odkształcała się pod wpływem pamięci materiału.

Trzeci etap to faktyczne nabijanie spinek. Trzyma się je pionowo nad folią i dociska kciukiem wskazującym do momentu wyczucia delikatnego oporu. Nie używa się do tego młotka, bo energia uderzenia przenosi się przez spinkę na folię i może ją rozerwać lub punktowo zgnieść aluminium, tworząc mikrootwór. Dobijanie młotkiem to najczęstszy błąd widywany na budowach, którego konsekwencją jest konieczność wymiany całego fragmentu folii oraz ponownego ułożenia kilku metrów rury. Ręczny docisk daje pełną kontrolę nad siłą i pozwala wyczuć, kiedy spinka osiągnęła właściwą głębokość.

⚠️ Uwaga: folia aluminiowa o grubości poniżej 0,08 mm potrafi się rozerwać przy zbyt mocnym nacisku. Jeśli w opakowaniu folia wydaje się „papierek" i prześwituje, lepiej zastosować spinki z krótszą stopką lub zwiększyć ich zagęszczenie do 25 cm. Siła trzymania zależy tu od sumy punktów kotwienia, a nie od ich pojedynczej wytrzymałości.

Czwartym krokiem jest wciskanie rury w osadzone spinki. Rurę prowadzi się powoli, lekkim obrotem, tak by weszła w profil klipsa bez naprężeń. Przy rurach PE-RT II wyraźnie czuć charakterystyczne „kliknięcie", kiedy rura osiąga dno profilu. Po wciśnięciu warto sprawdzić, czy spinka obejmuje rurę symetrycznie asymetria oznacza, że spinka została wbita krzywo i nie dociska równomiernie. Taką spinkę lepiej wyciągnąć (delikatnym podważeniem śrubokrętem płaskim) i wbić nową obok, niż zostawiać wadliwy punkt mocowania.

Piąty etap to kontrola mocowania przed zalaniem wylewką. Chodzenie po ułożonej instalacji jest wprawdzie konieczne przy dalszych pracach, dlatego w newralgicznych miejscach kładzie się deski lub płyty styropianowe. Każdy klips powinien być siedziskiem dla rury bez luzu, a sama rura powinna zachowywać zaplanowany rozstaw. Po zamontowaniu całej pętli i wykonaniu próby ciśnieniowej (zwykle 6 bar przez 24 h, zgodnie z PN-EN 1264) dopiero wylewa się wylewkę cementową lub anhydrytową. Spinki pozostają w warstwie pod wylewką, co jest w pełni zgodne z technologią nie wymagają żadnego dodatkowego zabezpieczenia przed wilgocią ani kontaktu z cementem.

Lista kontrolna przed zalaniem ułatwia ostatnie sprawdzenie:

• Folia rozłożona i sklejona taśmą na zakładkach.
• Spinki rozmieszczone co 30-50 cm na prostych, gęściej na łukach.
• Żadna spinka nie wystaje ponad profil rury.
• Rura wciśnięta równomiernie, bez oznak naprężeń.
• Próba ciśnieniowa wykonana i udokumentowana.

Ile spinek na m² ogrzewania podłogowego i przelicznik kosztów

Przeliczenie zapotrzebowania na spinki do podłogówki opiera się na długości rur, a nie na powierzchni pomieszczenia. Wzór jest prosty: ilość spinek = długość rury w metrach bieżących × 3 szt./mb. Przy instalacji na 100 m² z rozstawem 20 cm rura osiąga zwykle długość 500 m (zależnie od kształtu pomieszczenia i konieczności prowadzenia w strefach brzegowych z rozstawem 10 cm). W takim wypadku potrzeba około 1500 spinek, co przy opakowaniach po 100 sztuk daje 15 paczek.

Koszt spinek przy takiej skali to około 100-110 zł. Nie jest to kwota dominująca w budżecie instalacji, ale warto ją uwzględnić, planując zakupy razem z folią i taśmą. Wielu wykonawców dodaje 10% zapasu na wypadek uszkodzenia spinek przy montażu lub pomyłek rozmieszczenia. Zapas ten chroni przed sytuacją, w której brakuje kilkudziesięciu sztuk i trzeba jechać do sklepu w środku dnia pracy.

Oprócz spinek do folii na rynku funkcjonują dwa alternatywne sposoby mocowania rur, każdy o innej mechanice i innej strukturze kosztów. Pierwsza opcja to klipsy tackowe (zszywki montażowe) montowane w styropianie wymagają zszywacza ręcznego lub pneumatycznego, są szybkie, lecz koszt klipsa jest wyższy i sięga 12-18 groszy za sztukę. Druga opcja to szyny montażowe (listwy z rowkami), w które rura po prostu wchodzi bez mocowania dociskowego. Szyny eliminują spinki całkowicie, ale są droższe w przedziale 8-15 zł za metr bieżący przy obowiązujących w Polsce cenach.

Dobór metody mocowania zależy od typu izolacji termicznej pod rurami. Na folii metalizowanej spinki działają perfekcyjnie, ponieważ folia sama rozkłada siłę. Na macie styropianowej spinki nie trzymają tu potrzebny jest klips tackowy lub szyna. Łączenie obu technologii na jednej instalacji jest dopuszczalne i często stosowane: mata w części głównej, folia w strefach brzegowych. Każde z tych rozwiązań ma własną logikę mechaniczną, dlatego wybór warto skonsultować z projektantem instalacji.

Rzeczywisty koszt montażu spinek to jednak nie tylko ich cena, lecz także czas pracy. Ręczne nabijanie spinek z wyczuciem odpowiedniej siły trwa około 8-10 sekund na sztukę, co przy 1500 sztukach daje około 3-4 godzin pracy jednego montera. Ten sam efekt w szynach montażowych zajmuje 1,5 godziny, ale wymaga wcześniejszego rozplanowania listew. Wybór między rozwiązaniami sprowadza się więc do kalkulacji: niższa cena materiału czy krótszy czas robocizny. Dla niewielkich instalacji (do 60 m²) spinki wygrywają ceną. Przy większych powierzchniach szyny potrafią zrównać koszty dzięki oszczędności czasu ekipy.

? Komplet akcesoriów tworzą: folia metalizowana z atestem PN-EN 1264, spinki w dwóch długościach (16 mm oraz 18-20 mm), taśma aluminiowa do zakładek oraz opaski zaciskowe przy podłączeniach do rozdzielacza. Wszystkie elementy mają tę samą klasę reakcji na ogień (zwykle E lub F), co ma znaczenie przy podłogach na stropach drewnianych.

Po zaplanowaniu liczby spinek warto jeszcze raz sprawdzić kompatybilność z wybraną rurą. Rury PE-Xa 16 mm są najbardziej rozpowszechnione w Polsce i pasują do spinek 30-40 mm. Rury PE-RT II oraz PEX/Al/PEX wymagają zwykle spinek 40-50 mm, ponieważ mają nie tylko większą średnicę, ale też sztywniejszą ściankę wymagającą mocniejszego docisku. Przy rurach wielowarstwowych aluminiowych zaleca się dodatkowy punkt mocowania przy każdym kolanie, by pamięć materiału nie powodowała odkształceń w czasie eksploatacji.

Norma PN-EN 1264 dopuszcza wszystkie trzy omówione rozwiązania mocowania, pod warunkiem że rura po ułożeniu nie zmienia położenia przy zalewaniu wylewką i utrzymuje zaplanowany rozstaw z tolerancją ±5 mm. To wymaganie eliminuje przypadki mocowania zbyt rzadkiego oraz mocowania asymetrycznego. Praktyczna konsekwencja jest prosta: lepiej zużyć kilka spinek więcej niż zaakceptować luźne odcinki rury. Montaż instalacji podłogowej to nie miejsce na oszczędności materiałowe poprawki po zalaniu wylewką generują koszty pięciokrotnie wyższe niż różnica między 500 a 1500 zużytych spinek.

Źródła: PN-EN 1264 norma dotycząca wodnego ogrzewania podłogowego; karty techniczne rur PE-Xa, PE-RT II oraz PEX/Al/PEX publikowane przez krajowych producentów; dokumentacja techniczna folii metalizowanych zgodnych z wymaganiami odbić cieplnych. Orientacyjne ceny na podstawie obserwacji rynku internetowego (folnet) na rok 2024.
