Rozdzielacz do podłogówki 12 sekcji – wymiary, które musisz znać

Skrzynka podtynkowa 11-12 obwodów idealne dopasowanie

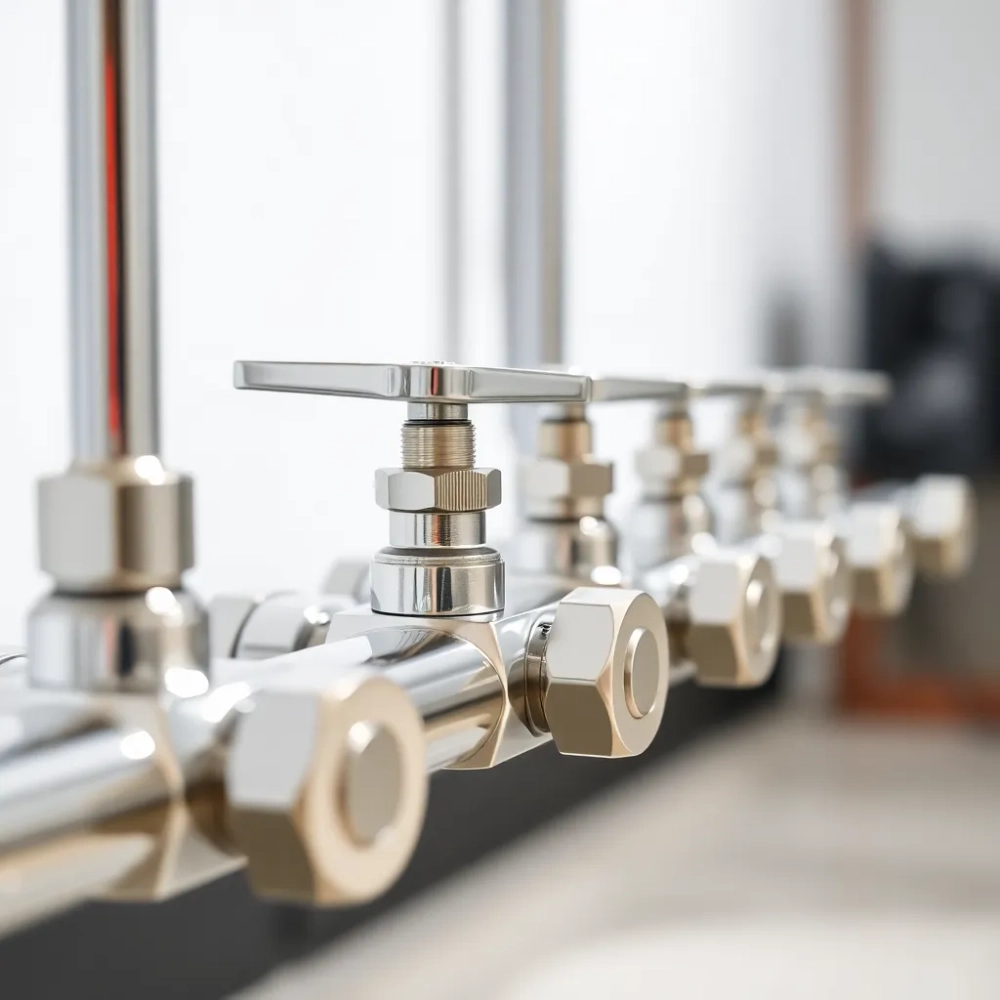

Standardowy rozdzielacz do podłogówki 12 sekcji wymiary trzeba dobrać do szafki, zanim pojawi się pytanie o estetykę. Najpierw liczy się fizyka: ile obwodów zmieści się we wnęce, czy dostęp do zaworów będzie wygodny, czy drzwiczki nie zablokują się o listwę przypodłogową. Skrzynka podtynkowa do rozdzielacza 11-12 sekcji rozwiązuje wszystkie trzy problemy naraz, bo jej wewnętrzna szerokość 795 mm mieści belkę z dwunastoma obwodami z luzem montażowym około 15 mm z każdej strony. Ten margines nie jest przypadkowy bez niego nie da się wypoziomować rozdzielacza w pionie po podłączeniu rur PEX.

• Skrzynka podtynkowa 11-12 obwodów idealne dopasowanie
• Podtynkowa czy natynkowa którą szafkę wybrać?
• Ile sekcji rozdzielacza na metraż mieszkania?
• Najczęstsze błędy przy doborze wymiarów

Konstrukcja opiera się na ramce z blachy 0,8 mm ocynkowanej wg normy PN-EN 10130, malowanej proszkowo na kolor biały RAL 9003. Grubość blachy nie jest kosztową oszczędnością to minimum, przy którym front nie wygina się pod ciężarem zamka monetowego i wieloletniej pracy zawiasów. Cieńsza blacha (0,5-0,6 mm) spotykana w tańszych szafkach zaczyna odkształcać się termicznie już po dwóch sezonach grzewczych, bo cykluje między 18°C a 50°C w okolicy zaworów.

Wymiary zewnętrzne skrzynki podtynkowej do rozdzielacza 11-12 obwodów prezentują się następująco:

Głębokość 110-175 mm to nie widełki „od do do", tylko realna potrzeba kompensacji grubości tynku. Murarz tynkuje ścianę z tolerancją ±15 mm regulowana ramka czołowa pochłania tę różnicę bez szpachlowania. Wysokość 575-665 mm z kolei pozwala ustawić skrzynkę na wysokości 30-80 cm nad podłogą, czyli w strefie łatwego dostępu dla serwisu, ale poza zasięgiem dzieci.

Dla kogo ten rozmiar? Przede wszystkim dla domów o powierzchni 120-180 m², gdzie 11-12 obwodów pokrywa zapotrzebowanie z zapasem jednej pętli na przyszłą rozbudowę (np. garaż, garderoba). Instalatorzy cenią ten model, bo pasuje do większości belek mosiężnych i kompozytowych dostępnych na polskim rynku, a deweloperzy bo identyczny wymiar obsługuje mieszkania od 2 do 4 pokoi bez kombinowania z niestandardem.

Funkcjonalności, które pracują po cichu

• Zdejmowany front pozwala malować ścianę bez demontażu całej szafki, a przy awarii natychmiast odsłania wszystkie zawory.
• Zamek monetowy tani w wymianie, odporny na wilgoć, a jednocześnie blokuje dostęp dzieciom i przypadkowym gościom.
• Szyny montażowe gwintowane listwy wewnętrzne utrzymują rozdzielacz na stałej wysokości, bez kombinowania z podkładkami.
• Regulacja głębokości ramka czołowa przesuwa się w zakresie 65 mm, co ratuje sytuację przy krzywej wnęce.
• Regulacja wysokości nóżki gwintowane kompensują nierówności posadzki do 90 mm.
• Otwory na peszel i rurę gazową przewidziane w ściankach bocznych, więc nie trzeba wiercić na budowie.

Warto zwrócić uwagę na detale, których nie widać na pierwszy rzut oka. Zawiasy ukryte są wewnątrz profila, dzięki czemu front licuje się z tynkiem na równo z resztą ściany. Brak wystających uchwytów oznacza brak miejsc, o które można zahaczyć nogą w ciasnym korytarzu. Całość po zamontowaniu wygląda jak biała prostokątna płyta nic nie zdradza, że za ścianą bije serce całej instalacji grzewczej.

Podtynkowa czy natynkowa którą szafkę wybrać?

Dylemat podtynkowa kontra natynkowa nie jest kwestią gustu, lecz etapu budowy. Szafka natynkowa sprawdza się w remontowanych mieszkaniach, gdzie kucie ściany pod tynk jest technicznie niemożliwe albo nieopłacalne. Podtynkowa natomiast wygrywa w nowym budownictwie, bo wchodzi w stan surowy przed tynkowaniem i znika pod warstwą wykończeniową jak gniazdko elektryczne. Skrzynka podtynkowa 11-12 obwodów ogrzewania podłogowego to wybór inwestorów, którzy planują wykończenie od zera i chcą uniknąć widocznych puszek w przedpokoju.

Porównanie obu rozwiązań wypada następująco:

Różnica cenowa między szafką podtynkową a natynkową wynosi około 80-110 zł, ale w nowej inwestycji koszt wmurowania podtynkowej jest zerowy, bo i tak stawiamy ściankę działową lub wykuwamy wnękę. Remont starego mieszkania odwraca tę kalkulację kucie, tynkowanie i ponowne malowanie potrafią dołożyć 400-600 zł, które niwelują całą oszczędność na tańszej szafce natynkowej.

Ile sekcji rozdzielacza na metraż mieszkania?

Najprostszy, a zarazem najbardziej wiarygodny wzór na dobór sekcji wygląda tak: powierzchnia ogrzewana / 15 = minimalna liczba obwodów. Dla domu 120 m² wychodzi 8 obwodów, dla 180 m² już 12, a dla 220 m² 15. Skrzynka podtynkowa 11-12 obwodów pokrywa zatem najpopularniejszy segment polskiego budownictwa jednorodzinnego, czyli domy 120-180 m², gdzie inwestor zyskuje zapas na jedną pętlę awaryjną lub przyszłe pomieszczenie.

Dlaczego akurat 15 m² na obwód? To wartość wynikająca z fizyki przepływu, nie z marketingu. Jedna pętla z rury PEX 16×2 mm o długości do 80-100 m przy zachowaniu spadku ciśnienia poniżej 20 kPa oddaje ciepło z mocą około 1,8-2,2 kW. Przy zapotrzebowaniu cieplnym 80 W/m² (typowy dom energooszczędny) jedna pętla pokrywa dokładnie 15-18 m². Skrócenie pętli poniżej 60 m powoduje, że pompa obiegowa pracuje zbyt intensywnie i szumi, a wydłużenie powyżej 120 m skutkuje nierównomiernym rozkładem temperatury w podłodze.

Kalkulator doboru dla konkretnych metraży:

• 80 m² 5-6 obwodów (szafka 5-6 sekcji, zbyt mała dla naszego modelu)
• 120 m² 8-10 obwodów (szafka 8-10 sekcji, zostaje wolne miejsce)
• 150 m² 10-12 obwodów (szafka 11-12 sekcji, optymalne dopasowanie)
• 180 m² 12-14 obwodów (szafka 11-12 sekcji + rozbudowa o moduł)
• 220 m² 14-16 obwodów (szafka 16+ sekcji)

Są sytuacje, w których warto celowo dodać sekcje ponad minimum. Łazienka z grzejnikami drabinkowymi wymaga osobnej pętli o wyższej temperaturze (35-40°C zamiast 28-32°C na podłogę), bo płytki ceramiczne chcą szybkiego nagrzewania. Garaż, kotłownia, pralnia każde takie pomieszczenie to osobny obwód, nawet jeśli jego metraż ledwo przekracza 10 m². Lepszy o jeden zawór za dużo niż o jeden za mało, bo dołożenie sekcji po tynkowaniu wymaga kucia ściany.

Najczęstsze błędy przy doborze wymiarów

Pierwszy błąd to zmierzenie wnęki „na oko" i zamówienie skrzynki o 10 mm węższej. W murowanej ścianie liczy się wewnętrzny wymiar po tynku, a tynk ma 15-20 mm z każdej strony. Skrzynka podtynkowa 11-12 obwodów o zewnętrznej szerokości 840 mm wymaga wnęki surowej minimum 850 mm, żeby po tynkowaniu zmieściła się bez klinowania. Oszczędność 10 mm na etapie planowania zamienia się w kucie ściany na etapie montażu.

Drugi błąd to zignorowanie głębokości. Ściana działowa 8 cm nie pomieści skrzynki o głębokości 110-175 mm rozdzielacz albo wystanie ponad tynk, albo trzeba murować dodatkową wnękę. Skrzynka podtynkowa do rozdzielacza ogrzewania podłogowego wymaga ściany o grubości minimum 12 cm, a optymalnie 15 cm. Cieńsze ściany zmuszają do montażu natynkowego lub do wyburzenia fragmentu ściany nośnej co generuje koszty i formalności.

Nie montuj szafki podtynkowej za ciężkimi meblami typu zabudowana szafa wnękowa. Zamek monetowy musi pozostać dostępny bez przesuwania mebli, bo w razie awarii liczy się każda minuta. Optymalna lokalizacja to korytarz, garderoba lub wnęka komunikacyjna przy kotłowni.

Trzeci błąd to brak przewidywania przyszłej rozbudowy. Inwestor planuje dziś 10 obwodów, zamawia skrzynkę 8-10 sekcji, a po dwóch latach chce dodać ogrzewanie w nowym garażu. Skrzynka podtynkowa 11-12 obwodów ogrzewania podłogowego rozwiązuje ten problem z góry ma jedną-dwie wolne sekcje na start i miejsce na montaż dodatkowego modułu bez wymiany obudowy. Taniej zapłacić 60-90 zł więcej za większy model teraz niż wymieniać całą szafkę za trzy lata.

Czwarty błąd to montaż rozdzielacza bez uwzględnienia spadku ciśnienia. Belka 12-sekcyjna z zaworami termostatycznymi generuje opór hydrauliczny około 25-35 kPa. Pompa obiegowa o słabej wydajności (do 4 m³/h) nie pokona takiego oporu, a instalacja zacznie szumieć i nierówno grzać. Zawsze dobieraj pompę do sumarycznego oporu rozdzielacza i rur, korzystając z krzywych producenta.

Piąty, najczęściej pomijany błąd to zły materiał izolacji za szafką. Podtynkowa skrzynka to most termiczny jeśli za nią nie ma 30 mm pianki PIR lub wełny, ciepło z rur ucieka do ściany zamiast do podłogi. W domu pasywnym to strata 3-5% energii, w energooszczędnym nawet 8%. Piankę montuje się przed wstawieniem skrzynki w mur, a jej brak wychodzi po pierwszym sezonie grzewczym w rachunkach.

Checklist przed montażem

• Wnęka surowa minimum 850 × 580 × 120 mm (szerokość × wysokość × głębokość)
• Ściana o grubości co najmniej 12 cm, najlepiej 15 cm
• Izolacja termiczna (PIR 30 mm lub wełna 50 mm) przyklejona do tyłu wnęki
• Wyprowadzone rury zasilające i powrotne z kotłowni z marginesem 20 cm
• Przewód elektryczny do siłownika termoelektrycznego (opcjonalnie)
• Dostęp do wnęki niezasłonięty meblami na stałe
• Wypoziomowane dno wnęki (tolerancja 3 mm na metr)

Proces od zamówienia do montażu wygląda prosto, ale ma kilka etapów, które warto znać. Skrzynka podtynkowa 11-12 obwodów o wymiarach 840×575-665×110-175 mm pakowana jest w podwójny karton z wkładkami styropianowymi. Pierwszy karton chroni blachę ocynkowaną przed zarysowaniem, drugi stabilizuje całość na palecie. Kurier dostarcza przesyłkę w 24-48 godzin, a kierowca pomaga wnieść paczkę do mieszkania. Numer katalogowy SP4 widnieje na etykiecie i w dokumentacji, więc identyfikacja na budowie trwa sekundy.

Skrzynka podtynkowa do rozdzielacza 11-12 sekcji daje też opcje indywidualizacji, jeśli standardowe wymiary nie pasują. Możliwa jest modyfikacja wysokości o ±50 mm, głębokości o ±30 mm, a także zmiana koloru z białego RAL 9003 na dowolny z palety RAL za dopłatą 12-18%. Realizacja niestandardu trwa 5-7 dni roboczych. Brak minimalnego zamówienia hurtowego (MOQ) sprawia, że pojedynczy inwestor może zamówić identyczną szafkę jak deweloper budujący osiedle 40 domów. Dla firm wykonawczych istnieje też odroczony termin płatności 3 miesiące, co odciąża cash flow przy dużych projektach.

Efekt końcowy montażu to gładka ściana bez widocznych instalacji. Drzwiczki szafki licują się z tynkiem na równo, zamek monetowy nie rzuca się w oczy, a podłoga oddaje ciepło równomiernie w każdym pomieszczeniu. To właśnie ta niewidoczność jest największą zaletą podtynkowej skrzynki 11-12 sekcji technika grzewcza działa, ale nie dominuje wizualnie przestrzeni.

Źródła danych: norma PN-EN 10130 (blacha stalowa walcowana na zimno do głębokiego tłoczenia), PN-EN 442 (grzejniki i konwektory wymagania techniczne), dokumentacja techniczna serii SP4 (katalog producenta), dane katalogowe producentów pomp obiegowych (krzywe wydajności), wytyczne producentów rur PEX 16×2 mm dotyczące maksymalnej długości pętli. Strona informacyjna norm: www.pkn.pl.
