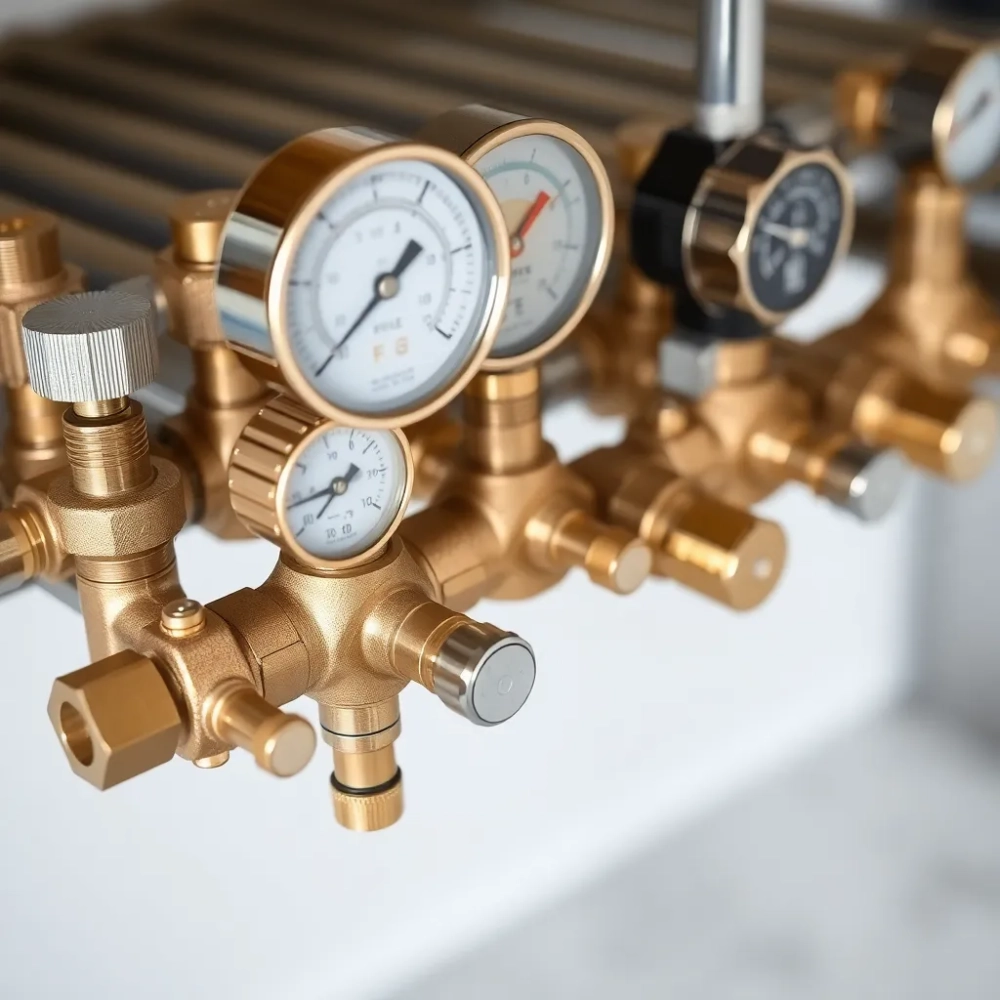

Rozdzielacz do ogrzewania podłogowego 14 obwodów

Specyfikacja techniczna rozdzielacza 14-sekcyjnego

Czternaście sekcji to górna granica rozdzielaczy oferowanych w jednej belce. Przy takiej liczbie obwodów każdy parametr zaczyna mieć realne znaczenie dla pracy całej instalacji, bo błąd w specyfikacji mnoży się przez czternaście pętli podłogówki. Mosiądz jako materiał korpusu nie jest tu przypadkiem. Gęstość stopu miedzi z cynkiem (ok. 8,4-8,7 g/cm³) przekłada się na sztywność belki przy rozstawie nypli co 50 mm, a zawartość miedzi powyżej 57% daje naturalną odporność na korozję w środowisku wody grzewczej.

• Specyfikacja techniczna rozdzielacza 14-sekcyjnego
• Budowa belek i zasada działania przepływomierzy
• Dobór rozdzielacza do powierzchni domu
• Montaż rozdzielacza 14 obwodów krok po kroku
• Mosiądz vs stal vs tworzywo porównanie materiałów
• Konserwacja i najczęstsze błędy instalatorów

Rozstaw przyłączy 50 mm to standard wynikający z praktyki montażowej, nie z widzimisię producentów. Takie rozstawienie pozwala wygodnie podłączyć rurę PEX 16/20 mm bez kolanek i naprężeń, a jednocześnie utrzymać belkę w rozsądnych gabarytach. Przy czternastu obwodach całkowita długość korpusu sięga około 70 cm, co trzeba uwzględnić przy planowaniu szachtu instalacyjnego. Ciśnienie robocze do 10 bar pokrywa z naddatkiem typowe parametry nowoczesnych źródeł ciepła.

Przepływomierz 0,5-5 l/min to nie marketingowa atrakcja. Ta wartość wynika z fizyki: jedna pętla PEX 16 mm o długości 80 m przy rozstawie 15 cm wymaga przepływu około 1,5-2 l/min, żeby oddać moc 50-60 W/m². Dolna granica 0,5 l/min obsłuży krótkie pętle w łazienkach, górna 5 l/min przyda się przy salonach z dużymi przeszkleniami, gdzie straty ciepła sięgają 80 W/m².

Budowa belek i zasada działania przepływomierzy

Każdy rozdzielacz do ogrzewania podłogowego 14 obwodów składa się z dwóch belek połączonych uchwytami. Belka górna odpowiada za zasilanie i kontrolę przepływu, belka dolna za powrót i regulację temperatury. Na górze siedzi automatyczny odpowietrznik ze stali nierdzewnej, zawór spustowy do napełniania instalacji oraz przepływomierze z podziałką.

Przepływomierz to przezroczysta rurka z pływakiem. Woda zasilająca wpływa do niego od dołu, pływak unosi się na wysokość proporcjonalną do natężenia przepływu, a skala w l/min pozwala odczytać wynik bez przyrządów. Ręczny zaworek na dole przepływomierza (pierścień z nacięciami) reguluje przepływ przez zmianę przekroju. Obrót zgodnie z ruchem wskazówek zegara ogranicza przepływ, obrót przeciwny go zwiększa. Fizyka jest prosta: mniejszy przekrój to większy opór hydrauliczny, a to oznacza wolniejszy ruch wody w pętli.

Belka dolna mieści wkładki zaworowe z gwintem M30 × 1,5, na które wkręca się głowice termoeletryczne lub ręczne pokrętła. Głowica termoeletryczna to mały siłownik, który po podaniu napięcia 230 V przesuwa trzpień zaworu, dławiąc lub otwierając przepływ. Sterownik podłogowy wysyła sygnał na podstawie odczytu temperatury w pomieszczeniu. Gdy pokój jest dogrzany, trzpień opada, przepływ maleje, podłoga przestaje oddawać ciepło.

Między belkami pracują nyple 3/4" z uszczelką EPDM. Gwint zewnętrzny pozwala przykręcić złączkę Eurokonus bez dodatkowego uszczelniania. Gumka w nyplu robi różnicę: uszczelnienie hydrauliczne powstaje przez dociśnięcie elastomeru, nie przez konopie czy taśmę teflonową. Zbyt mocne dokręcenie złączki ściska uszczelkę powyżej jej sprężystości i powoduje mikropęknięcia. Po roku takie złączki zaczynają przepuszczać wodę w sposób niezauważalny na początku, a uciążliwy po sezonie.

Dobór rozdzielacza do powierzchni domu

Czternaście obwodów obsłuży dom o powierzchni 200-280 m² przy rozstawie rur 15 cm i długości pojedynczej pętli nieprzekraczającej 100-120 m. Granica 120 m wynika z oporu hydraulicznego: dłuższa pętla wymaga wyższego ciśnienia dyspozycyjnego, a to obciąża pompę obiegową i zwiększa hałas zaworów regulacyjnych. Przy rozstawie 10 cm liczba obwodów rośnie niemal dwukrotnie, bo każda pętla obsługuje mniejszą powierzchnię.

Przy powierzchni 250 m² warto podzielić obwody na strefy logiczne. Łazienki dostaną krótsze, szybciej reagujące pętle, salon jedną lub dwie długie pętle o większym przekroju, sypialnie średnie. Różnica w długości pętli między najkrótszą a najdłuższą nie powinna przekraczać 30%, bo inaczej balans hydrauliczny staje się walką z przepływomierzami. Instalator ustawia przepływy proporcjonalnie do długości pętli: krótsza pętla dostaje mniej wody, dłuższa więcej.

W domach pasywnych lub po gruntownej termomodernizacji zapotrzebowanie na ciepło spada poniżej 50 W/m², co pozwala rozciągnąć rozstaw rur do 20-25 cm. W takiej sytuacji dwanaście obwodów może pokryć całą powierzchnię, a czternastosekcyjny rozdzielacz daje zapas na przyszłe rozbudowy. Lepiej kupić belkę z dwiema sekcjami rezerwowymi niż za rok wymieniać cały rozdzielacz, bo pokój dziecięcy zamienił się w warsztat z ogrzewaniem podłogowym.

Montaż rozdzielacza 14 obwodów krok po kroku

Belka wymaga szachtu instalacyjnego o szerokości wewnętrznej minimum 80 cm i głębokości 20 cm. Wysokość montażu mierzy się od poziomu posadzki: dolna krawędź rozdzielacza powinna wisieć 30-50 cm nad podłogą. Taki przedział daje wygodny dostęp do przepływomierzy i zaworów bez schylania się, a jednocześnie zostawia miejsce na podłączenie rur od dołu. Uchwyty montażowe mocuje się do ściany kotwami mechanicznymi M10, rozmieszczając je co 50-60 cm wzdłuż belki.

Połączenie ze źródłem ciepła idzie przez grupę pompową z zaworem mieszającym. Grupa pompowa utrzymuje temperaturę zasilania na poziomie 35-43°C, niezależnie od temperatury wody kotłowej. Bez tego rozdzielacz by się nie sprawdził: podłogówka potrzebuje niskich temperatur, a kocioł kondensacyjny lub pompa ciepła dostarczają wodę znacznie cieplejszą. Zawór mieszający miesza wodę powrotną z zasilającą, obniżając temperaturę do zadanej.

Rury PEX 16/20 mm wchodzą do złączek Eurokonus nakręcanych na nyple 3/4" kluczem płaskim. Moment dokręcania wynosi 20-25 Nm. Przekroczenie tej wartości deformuje stożkowy pierścień zaciskowy wewnątrz złączki, co po kilku cyklach grzania prowadzi do kapilarnego przecieku. Ręka doświadczonego instalatora czuje opór, ale nie używa przedłużacza na kluczu. Po dokręceniu rura powinna dać się obrócić w złączce z lekkim oporem, ale nie powinna wysunąć się przy szarpnięciu.

Napełnianie instalacji przebodzi etapami. Najpierw zamyka się wszystkie przepływomierze (obrót do oporu zgodnie z ruchem wskazówek zegara), potem otwiera zawór spustowy na belce górnej i powoli napełnia układ wodą z wkładem neutralizującym tlen. Ciśnienie robocze 1,5-2 bar utrzymuje się przez 30 minut, obserwując manometr. Spadek powyżej 0,2 bar w tym czasie oznacza nieszczelność, zwykle w złączce.

Odpowietrzanie zaczyna się od otwarcia odpowietrznika automatycznego na górze belki. W trakcie napełniania powietrze ucieka górą, a woda wypełnia pętle od najniżej położonej. Kolejność ma znaczenie: najpierw pętle na parterze, potem piętrze. Po napełnieniu instalator przechodzi pętlę po pętli, otwierając przepływomierz na wartość z tabeli projektowej i obserwując, czy w rurze nie słychać bulgotania. Jeśli słychać, pętla ma jeszcze powietrze i wymaga dodatkowego odpowietrzenia przez najbliższy zawór.

Mosiądz vs stal vs tworzywo porównanie materiałów

Mosiądz CW617N zawiera 57-60% miedzi, 38-42% cynku oraz niewielkie domieszki ołowiu (do 2%) ułatwiającego obróbkę. Taki skład daje wytrzymałość na rozciąganie rzędu 330-400 MPa i granicę plastyczności powyżej 200 MPa. W środowisku wody grzewczej mosiądz zachowuje stabilność przez dekady, bo warstwa tlenku cynku na powierzchni chroni głębsze warstwy przed korozją. Ryzyko odcynkowania (selektywne wymywanie cynku) rośnie w wodzie o niskim pH i wysokiej zawartości chlorków, ale w typowej instalacji domowej zjawisko to zachodzi wolniej niż korozja stali nierdzewnej niskiej jakości.

Stal nierdzewna AISI 304 to częsty wybór w tańszych rozdzielaczach. Ma gęstość 8 g/cm³, zbliżoną do mosiądzu, ale jej odporność korozyjna drastycznie spada przy zawartości chlorków powyżej 150 mg/l. Woda z wodociągów miejskich rzadko przekracza ten próg, ale studnie głębinowe na terenach nadmorskich już tak. Stal wymaga też starannego spawania lub lutowania twardego, co podnosi koszt produkcji i zwiększa ryzyko wad w miejscu spawu. Zaletą jest neutralność smakowa i zapachowa, co ma znaczenie przy instalacjach wody pitnej, ale w podłogówce aspekt ten nie gra roli.

Tworzywo sztuczne (PA66 zbrojony włóknem szklanym, PPS) to nowość na rynku. Korpus jest lżejszy o 60-70% od mosiężnego, a cena często niższa o 30-40%. Przy temperaturach do 60°C i ciśnieniu do 6 bar tworzywo pracuje bez zastrzeżeń. Problem zaczyna się powyżej tych wartości: PPS zaczyna się odkształcać, PA66 chłonie wilgoć i pęcznieje. W układach z pompą ciepła, gdzie ciśnienie rzadko przekracza 4 bar, tworzywo daje radę. W instalacjach z kotłem na paliwo stałe, gdzie ciśnienie może skoczyć do 6 bar w czasie awarii, mosiądz pozostaje bezpieczniejszym wyborem.

Konserwacja i najczęstsze błędy instalatorów

Przegląd roczny rozdzielacza zajmuje 15-20 minut i nie wymaga specjalistycznych narzędzi. Na początku sezonu grzewczego instalator otwiera odpowietrznik i sprawdza, czy woda wypływa równomiernie. Jeśli leci z przerwami lub bulgocze, pętle mają resztki powietrza. Kolejny krok to odczyt przepływomierzy i porównanie z wartościami z tabeli projektowej. Rozbieżność powyżej 15% sugeruje zatkane sito w zaworze lub zmianę oporów w pętli (np. zapowietrzenie).

Uszczelki EPDM w nyplach i złączkach starzeją się. Po 8-10 latach kontakt z gorącą wodą i tlenem rozbija strukturę elastomeru, uszczelka twardnieje i traci elastyczność. Wymiana polega na odkręceniu złączki, wyjęciu starego o-ringa i założeniu nowego. Koszt uszczelki to grosze, czas pracy 2-3 minuty na złączkę. Wymiana wszystkich uszczelek w 14-sekcyjnym rozdzielaczu zajmuje więc około godziny i warto ją zlecić przy okazji corocznego przeglądu.

Sito filtracyjne montowane przed rozdzielaczem chroni przepływomierze i zawory przed zanieczyszczeniami mechanicznymi. Czyszczenie sita wymaga zamknięcia zaworów odcinających, odkręcenia korpusu filtra i wypłukania siatki pod bieżącą wodą. W instalacjach z wodą studzienną czyszczenie potrafi być potrzebne co 6 miesięcy, w miejskich wodociągach co 2-3 lata. Zatkane sito objawia się spadkiem przepływu na wszystkich obwodach jednocześnie, co odróżnia tę usterkę od pojedynczego zapowietrzenia pętli.

Za duży moment dokręcania to grzech numer jeden. Instalatorzy przyzwyczajeni do pracy ze stolarką czy armaturą sanitarną dokręcają złączki hydrauliczne z siłą, która w innym kontekście byłaby prawidłowa. Tyle że w złączce Eurokonus uszczelnienie daje stożkowy pierścień zaciskowy, nie gwint. Po przekroczeniu 30 Nm pierścień traci sprężystość i zaczyna przepuszczać wodę w sposób kapilarny. Wyciek bywa tak powolny, że sąsiad pod spodem zauważa plamę na suficie, zanim instalator zlokalizuje źródło.

Drugi częsty błąd to brak odpowietrzenia po pierwszym napełnieniu. Powietrze w pętlach podłogówki kumuluje się w najwyższych punktach instalacji i w przepływomierzach. Bez odpowietrzenia pompa obiegowa pracuje z kawitacją, co skraca jej żywotność o 40-50% i generuje charakterystyczny grzechoczący dźwięk w szachcie. Po odpowietrzeniu dźwięk znika, a pompa wraca do nominalnej wydajności.

Jeśli planujesz wykończenie domu lub modernizację istniejącej instalacji, rozdzielacz mosiężny 14 obwodów do ogrzewania podłogowego pokryje typowe potrzeby domu jednorodzinnego z zapasem na przyszłe zmiany. Dobierz do niego kompletny osprzęt: złączki Eurokonus 3/4" w liczbie odpowiadającej obwodom, siłowniki termoeletryczne 230 V z gwintem M30 × 1,5, grupę pompową z zaworem mieszającym 3-drogowym oraz filtr siatkowy z wkładem 500 mikronów. Taki zestaw zapewni bezproblemową pracę przez co najmniej dwie dekady, a regularny przegląd raz w roku uchroni przed niespodziewanymi awariami w środku zimy.

Źródła i normy: PN-EN 1254 (miedź i stopy miedzi, armatura instalacyjna), PN-EN ISO 21003 (systemy rur wielowarstwowych do ogrzewania podłogowego), norma zharmonizowana EN 1264 (ogrzewanie podłogowe, wymagania projektowe), rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2019 poz. 1065 z późn. zm.), karty techniczne producentów stopów mosiądzu CW617N, dane katalogowe grup pompowych dostępne na stronach producentów armatury grzewczej.
