Program ISKO do rysowania instalacji ogrzewania podłogowego

Właśnie w tym miejscu zaczyna się prawdziwa zmiana dla każdego instalatora, który zmęczony liczeniem metrów rur, ręcznym dobieraniem rozdzielaczy i odkrywaniem po fakcie, że izolacja jest za cienka. ISKO ogrzewanie podłogowe to połączenie bezpłatnego narzędzia do projektowania z kompletnym zestawieniem materiałów, które pozwala przejść od surowego rysunku rzutu do gotowego kosztorysu w czasie, w jakim kiedyś powstawała jedynie szkicowa koncepcja.

• Darmowy program do projektowania ogrzewania podłogowego krok po kroku
• Zestawienie materiałów do ogrzewania podłogowego w programie ISKO
• Program ISKO vs Audytor i InstalSoft porównanie narzędzi
• Wymagania techniczne i dostęp do programu ISKO dla instalatorów
• Najczęstsze pytania dotyczące programu ISKO

Darmowy program do projektowania ogrzewania podłogowego krok po kroku

Sam proces rysowania nie wymaga żadnego szkolenia ani Certyfikatu Autodesk wystarczy mysz, ekran i rzut mieszkania w pliku PDF albo nawet w formie zdjęcia. Po wczytaniu rzutu program automatycznie rozpoznaje obrysy pomieszczeń i proponuje ich powierzchnię na podstawie skali. Wtedy zaczyna się właściwa praca: układanie pętli grzewczych.

Każda pętla powstaje przez kliknięcie kolejnego punktu na rzutach program pilnuje, żeby odległości między rurami (rozstaw) wahały się w przedziale 15-30 cm. To ważne ograniczenie, bo zbyt duży rozstaw powoduje „efekt zebra” na podłodze, a zbyt mały niepotrzebnie podnosi koszty materiału i opór hydrauliczny. Norma PN-EN 1264 dopuszcza przy tym różnicę temperatury powierzchni podłogi nie większą niż 9 °C w obrębie jednej strefy, więc narzędzie na bieżąco sprawdza, czy projekt ten warunek spełnia.

Po narysowaniu pętli wystarczy wybrać średnicę rury najczęściej 16 mm dla mieszkań i 20 mm dla domów o większym obciążeniu cieplnym. Program natychmiast wylicza długość obiegu, stratę ciśnienia i sugeruje wydajność pompy obiegowej. W praktyce eliminuje to żmudne przeliczanie według wzoru Darcy-Weisbacha i pozwala od razu zweryfikować, czy dobrana pompa utrzyma przepływ na poziomie 0,5-1,5 m/s.

Dobór średnicy nie jest aktem wiary. Dla typowej sypialni o zapotrzebowaniu 50 W/m² wystarczy rura 16 mm przy rozstawie 20 cm, bo prędkość przepływu utrzymuje się wtedy w optymalnym paśmie. W przypadku salonu z przeszkleniem tarasowym, gdzie zapotrzebowanie rośnie do 80-100 W/m², algorytm sam zaproponuje rurę 20 mm, bo mniejsza generowałaby zbyt wysoki opór.

Instrukcja obsługi w pięciu krokach

Pierwszy krok to import rzutu. Program akceptuje pliki PDF, JPG, PNG oraz DWG, a skala ustawia się automatycznie po wskazaniu dwóch punktów o znanej długości. Drugi krok to obrysowanie pomieszczeń wystarczy klikać kolejne narożniki, a narzędzie samo domyka obrysy do wieloboków. Trzeci krok to układanie pętli: wybiera się punkt zasilania przy rozdzielaczu i klika kolejne cele, aż wraca się do punktu wyjścia.

Czwarty krok to automatyczne obliczenia cieplne po wskazaniu temperatury projektowej wnętrza (np. 20 °C) i temperatury zasilania (35 °C) program wylicza zapotrzebowanie cieplne każdego pomieszczenia metodą uproszczoną zgodną z PN-EN 12831. Piąty krok to eksport: jednym kliknięciem otrzymujesz PDF z rysunkami, DXF dla dalszej obróbki w CAD-zie oraz plik PDF z pełnym zestawieniem materiałów.

Zestawienie materiałów do ogrzewania podłogowego w programie ISKO

Zestawienie materiałów to serce całego narzędzia. Po narysowaniu instalacji program nie tylko wypisuje, ile metrów rury potrzeba, ale grupuje wszystko w logiczną strukturę zgodną ze sposobem składowania w hurtowni. Dzięki temu przy odbiorze na budowie nie trzeba się zastanawiać, czy rura 16 mm to ta sama rura, której używał sąsiad każdy element ma przypisany kod producenta, średnicę, typ i długość z dokładnością do 0,1 m.

Lista startuje od rur. Na podstawie sumarycznej długości pętli i zapasu 3% na rozwiniecie powstaje zamówienie w zwojach. Przy typowej instalacji 120 m² w domu jednorodzinnym to zazwyczaj 6-8 zwojów po 200 m rury PE-Xc 16×2 lub PE-Xa 16×2. Program podpowiada, że przy rozstawie 15 cm zużycie rośnie o 33% względem rozstawu 20 cm, więc wybór szerszego rozstawu tam, gdzie zapotrzebowanie cieplne na to pozwala, realnie obniża koszt materiału.

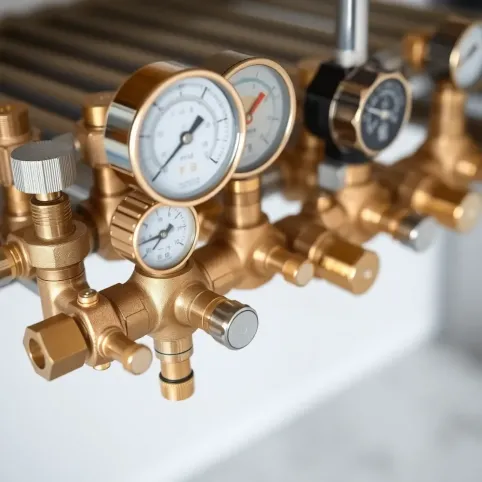

Rozdzielacze dobierane są na podstawie liczby obiegów i ich łącznego natężenia przepływu. W standardowym domu pojawia się rozdzielacz 2-12 obwodowy z zaworami regulacyjnymi i przepływomierzami. Każdy obieg ma przypisany zawór termostatyczny, którego nastawę program podaje w gotowej tabeli instalator nie musi tracić czasu na dobór metodą prób i błędów, tylko od razu ustawia wskazane wartości na zaworze.

Izolacja to osobna pozycja, której nie wolno bagatelizować. Norma PN-EN 1264 wymaga, by opór cieplny warstwy pod rurami wynosił co najmniej 0,75 m²K/W na stropach międzykondygnacyjnych i 1,25 m²K/W nad nieogrzewanymi piwnicami czy garażami. Algorytm automatycznie przypisuje odpowiednią grubość polistyrenu: 30 mm dla stropów, 50 mm dla podłóg na gruncie. Na dużych powierzchniach różnica w materiale sięga kilkunastu procent kosztów całej inwestycji.

W zestawieniu pojawiają się także elementy, o których łatwo zapomnieć: klipsy mocujące (zwykle 2-3 szt. na metr bieżący), taśma brzegowa (ilość w metrach bieżących równa obwodowi pomieszczeń), środek antybakteryjny do wody instalacyjnej oraz rozdzielacz szafkowy w wersji natynkowej lub podtynkowej. Każdy element ma przypisany kod i cenę szacunkową brutto w PLN, dzięki czemu już na etapie projektu wiadomo, czy mieścimy się w założonym budżecie.

Najczęstsze błędy przy projektowaniu ogrzewania podłogowego

Pierwszy i zarazem najczęstszy błąd polega na umieszczaniu pętli pod meblami zabudowanymi na stałe, na przykład pod szafami sięgającymi do sufitu. Efekt ciepło nie ma ujścia, temperatura podłogi rośnie, a skuteczność grzewcza drastycznie spada. Program blokuje rysowanie w takich strefach po oznaczeniu ich jako „zabudowa stała”.

Drugi błąd to brak dylatacji obwodowej przy dużych powierzchniach. Pętla dłuższa niż 100 m bez kompensacji wydłużeń cieplnych potrafi z czasem pękać. Dlatego norma wymaga dzielenia powierzchni większych niż 40 m² dylatacjami, a algorytm sam wyświetla ostrzeżenie, gdy projekt zbliża się do tej granicy.

Trzeci problem to zbyt wysoka temperatura zasilania. Wielu instalatorów z przyzwyczajenia ustawia parametry kotła na 60 °C, podczas gdy ogrzewanie podłogowe wymaga 35-45 °C. Efekt to niepotrzebne straty energii i przesuszona powierzchnia. Wbudowany kalkulator temperatur od razu podpowiada, by ustawić 40 °C dla typowych pokojów i 45 °C dla łazienek.

Uwaga: jeśli podłoga ma być wykończona grubym drewnem (deska 22 mm), opór cieplny warstwy rośnie, więc wydajność ogrzewania spada o 20-30%. W takim wypadku program wymusza zwiększenie mocy grzewczej poprzez zagęszczenie rozstawu rur do 10-15 cm.

Program ISKO vs Audytor i InstalSoft porównanie narzędzi

Różnica między darmowym programem a komercyjnymi pakietami sprowadza się do jednego pytania: czy potrzebujesz pełnej dokumentacji powykonawczej z obliczeniami hydraulicznymi, czy wystarczy Ci szybki projekt z zestawieniem materiałów. Audytor i InstalSoft świetnie radzą sobie z tym pierwszym, ale ich interfejs wymaga kilku dni szkolenia. Bezpłatne narzędzie ISKO stawia na intuicję i prędkość pracy.

Audytor OZC to polski program kojarzony z certyfikatów energetycznych. Świetnie liczy obciążenia cieplne budynku, ale jego moduł ogrzewania podłogowego wymaga manualnego wprowadzenia średnic, długości obiegów i rozdzielaczy. Nie generuje automatycznego zestawienia materiałów w formacie hurtowym trzeba je ręcznie przenieść do Excela. W typowym projekcie domu 140 m² to dodatkowe 40-60 minut pracy.

InstalSoft z kolei oferuje zaawansowane symulacje hydrauliczne i wizualizacje 3D, ale licencja roczna kosztuje od 2 500 PLN netto. Przy małej firmie instalacyjnej zwrot z inwestycji pojawia się dopiero po kilkunastu projektach. Dla projektanta wykonującego jedną-dwie instalacje miesięcznie to zbędny wydatek tu właśnie bezpłatna alternatywa pokazuje przewagę.

Program działa sprawniej niż większość komercyjnych aplikacji, bo został zaprojektowany wyłącznie z myślą o instalacjach podłogowych. Nie obciąża go moduł klimatyzacji, chłodzenia ani gruntowych pomp ciepła wszystko działa na tym samym, lekkim silniku obliczeniowym. Dlatego uruchamia się w 5 sekund, a eksport zestawienia trwa kolejne 3 sekundy.

Kiedy wybrać Audytor zamiast darmowego narzędzia

Audytor wygrywa tam, gdzie projektant potrzebuje pełnej charakterystyki energetycznej budynku na przykład przy świadectwach charakterystyki energetycznej wymaganych przy sprzedaży lub wynajmie nieruchomości. W takich sytuacjach wbudowany moduł ogrzewania podłogowego Audytora staje się dodatkiem, a nie centrum kosztu.

Kiedy wybrać InstalSoft

InstalSoft błyszczy przy projektach wielorodzinnych i obiektach kubaturowych, gdzie liczy się precyzyjna symulacja hydrauliczna całej sieci odbiorczej. Jego moduł strat cieplnych uwzględnia nasłonecznienie, mostki termiczne oraz zyski wewnętrzne, czego uproszczone narzędzia nie oferują.

Dla typowych domów jednorodzinnych o powierzchni 100-200 m² darmowy program w zupełności wystarcza, bo margines błędu obliczeniowego w tej skali nie przekracza 5%, a to mniej niż różnica wynikająca z innej jakości montażu.

Wymagania techniczne i dostęp do programu ISKO dla instalatorów

Narzędzie działa jako aplikacja desktopowa dla systemów Windows 10 i 11, zarówno w wersji 32-, jak i 64-bitowej. Jedyne wymaganie sprzętowe to procesor dwurdzeniowy, 4 GB pamięci RAM oraz 2 GB wolnego miejsca na dysku. Internet potrzebny jest tylko przy pierwszym uruchomieniu wtedy następuje weryfikacja licencji, która przypisuje dane instalatora do jego konta.

Użytkownicy komputerów Apple mogą uruchomić program przez Parallels lub VMware Fusion, choć natywna wersja dla macOS nie jest planowana. Wynika to z faktu, że zdecydowana większość instalatorów w Polsce pracuje na sprzęcie z Windowsem, a twórcy aplikacji postawili na stabilność zamiast na pokrycie całego rynku systemów operacyjnych.

Jak uzyskać dostęp

Dostęp do programu przyznawany jest po krótkiej weryfikacji, która ma na celu ochronę przed nieautoryzowanym rozpowszechnianiem licencji. Wystarczy wypełnić formularz rejestracyjny na oficjalnej stronie producenta, podając imię, nazwisko, nazwę firmy (opcjonalnie) oraz numer telefonu kontaktowego. Po wysłaniu zgłoszenia doradca handlowy kontaktuje się w ciągu 24 godzin roboczych i przesyła indywidualny link aktywacyjny.

Sam plik instalacyjny ma nieco ponad 350 MB i instaluje się w około 90 sekund na typowym laptopie. Po uruchomieniu aplikacja prosi o login i hasło ustalone podczas rejestracji od tego momentu licencja jest powiązana z kontem, więc instalator może korzystać z programu jednocześnie na komputerze stacjonarnym w biurze i laptopie na budowie.

Co przygotować przed pierwszym uruchomieniem

Przed pierwszym uruchomieniem warto zgromadzić podstawowe materiały, żeby praca od razu nabrała tempa. Najważniejszy jest rzut budynku w formacie PDF lub DWG im czystszy, tym lepiej. Przydaje się też informacja o planowanej temperaturze wnętrza oraz dane o stropie i warstwie wykończeniowej, bo to od nich zależy obliczeniowy opór cieplny podłogi.

• Rzut budynku w skali 1:50 lub 1:100 w formacie PDF, JPG albo DWG
• Informacja o typie stropu (międzykondygnacyjny, na gruncie, nad garażem)
• Planowana temperatura wnętrz najczęściej 20 °C dla pokojów, 24 °C dla łazienek
• Rodzaj wykończenia podłogi: panele, parkiet, płytki, mikrocement
• Moc grzewcza źródła ciepła pompa ciepła, kocioł gazowy, kocioł na pelet
• Dostęp do internetu przy pierwszym uruchomieniu

Najczęstsze pytania dotyczące programu ISKO

Czy program nadaje się do dużych obiektów?
Sprawdza się zarówno w mieszkaniach 50 m², jak i w domach do 400 m². Przy większych powierzchniach, na przykład halach magazynowych, logika rozstawu rur bywa inna i warto skonsultować projekt z doradcą technicznym.

Czy można eksportować do CAD-a?
Tak, eksport DXF zachowuje warstwy, dzięki czemu rysunek można dalej edytować w AutoCADzie, BricsCADzie albo w darmowym LibreCAD. Zachowane są obrysy pomieszczeń, przebiegi rur i oznaczenia rozdzielacza.

Jak długo trwa napisanie wniosku o licencję?
Formularz zajmuje około 3 minut. Doradca oddzwania zazwyczaj tego samego dnia roboczego, a link aktywacyjny przychodzi mailem po krótkiej rozmowie.

Źródła danych i normy

PN-EN 1264 Ogrzewanie podłogowe część 1-5, Polski Komitet Normalizacyjny

PN-EN 12831 Metoda obliczania projektowanego obciążenia cieplnego budynków

Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2022, poz. 1225)

Dane techniczne i materiałowe producentów systemów ogrzewania podłogowego dostępne na stronach: uponor.com/pl, wavin.com/pl, rehau.com/pl
