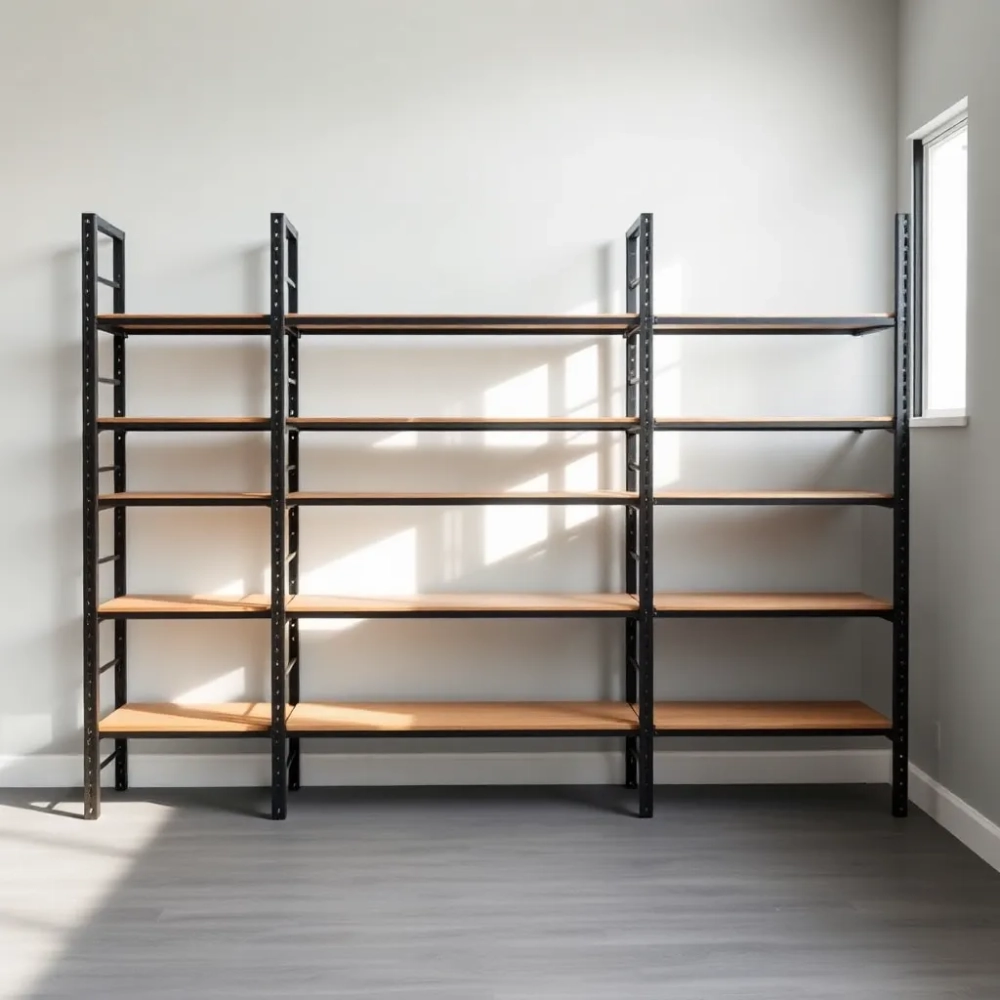

Regał z profili stalowych – jak wybrać i zbudować solidną konstrukcję

Regały wspornikowe na profile stalowe nośność, wymiary i dobór ramion

Pięćset metrów kwadratowych hali, dwanaście palet profili C250, żadna półka, bo profile leżą na sobie, a wzięcie górnej sztuki wymaga trzech ludzi i godziny. Znajomy widok. Regał z profili stalowych rozwiązuje tę układankę, ale tylko wtedy, gdy dobierzesz go do ładunku, a nie do widoku katalogu.

• Regały wspornikowe na profile stalowe nośność, wymiary i dobór ramion
• Regał na profile stalowe do warsztatu i garażu lekka, średnia czy ciężka konstrukcja?
• Regały na rury, pręty i kształtowniki akcesoria, normy PN-EN i przeglądy eksperckie

Konstrukcja opiera się na słupach pionowych, belkach poprzecznych i wysięgnikach zwanych ramionami. Całość stoi na stopach kotwionych do posadzki, najczęściej kotwą chemiczną, bo zwykła mechaniczna nie trzyma w betonie C20/25 tak, jak powinna. Słupy produkuje się z profili gorącowalcowanych IPE lub HEA, ramiona natomiast z ceowników C lub I, w zależności od nośności.

Anatomia regału wspornikowego

Słup przyjmuje obciążenie pionowe z wszystkich ramion i przekazuje je na stopę. Im wyżej sięgają ramiona, tym większy moment zginający działa na słupek w jego podstawie. Dlatego profile HEA stosuje się powyżej 6 metrów wysokości, gdzie IPE zaczyna uginać się powyżej dopuszczalnych norm PN-EN 1993-1-1. Belka łącząca dwa słupy w parę to tzw. stężenie, które eliminuje skręcanie całego rzędu podczas wjazdu wózkiem.

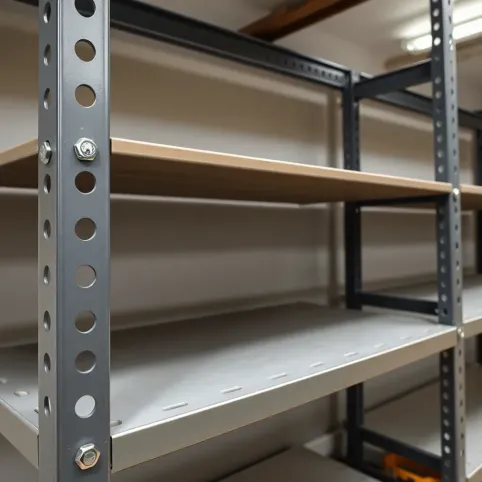

Ramiona wysuwają się z perforacji słupa co 100 mm. Ten raster pozwala ustawić półkę na żądanej wysokości i precyzyjnie dopasować ją do gabarytu składowanego materiału. Raster 50 mm występuje w regałach lekkich, ale tam, gdzie ładunek waży ponad tonę na ramię, optymalne pozostaje 100 mm ze względu na sztywność samego ramienia.

Nośność w liczbach

Tabela poniżej pokazuje zakresy typowe dla konstrukcji certyfikowanych zgodnie z PN-EN 15635. Wartości dotyczą pojedynczego ramienia przy rozstawie słupów 1000 mm.

Cena rośnie nieliniowo z wysokością, ponieważ po przekroczeniu 8 metrów wchodzi w grę słup ze stali S355, a nie S235, a każdy dodatkowy milimetr grubości środnika podnosi masę własną o kilkanaście procent. Efekt domina: mocniejszy słup wymaga mocniejszej stopy, większego fundamentu, czasem nawet płyty kotwowej, bo inaczej moment wywracający wyrwie całość z posadzki.

Dobór ramion do długości ładunku

Regał wspornikowy na profile stalowe dłuższe niż 6 metrów wymaga co najmniej dwóch ramion na jeden ładunek, a jeszcze lepiej trzech, bo dwupodporowy profil ugina się na środku, jeśli luz między podparciami przekroczy 4 metry. Fizyka jest prosta: moment bezwładności rośnie z kwadratem długości, więc dwukrotnie dłuższa belka ugina się szesnastokrotnie mocniej przy tej samej masie.

Kiedy unikać tego rozwiązania

Regały wspornikowe na rury i profile nie nadają się do składowania towarów sypkich, palet z workami ani kartonów. Brak półki sprawia, że drobne elementy spadają, a kurz gromadzi się w strefie roboczej. W takim wypadku lepiej sprawdza się regał paletowy lub półkowy. Podobnie przy ładunkach krótszych niż metr i lżejszych niż 200 kg ekonomia przemawia za regałem półkowym, bo koszt metra kwadratowego regału wspornikowego zaczyna się od 450 PLN.

Uwaga: Każdy regał wspornikowy powyżej 4 metrów wysokości wymaga obliczeń statycznych potwierdzonych przez konstruktora z uprawnieniami. Deklaracja producenta o nośności nie zwalnia z tego obowiązku, zwłaszcza gdy zmieniasz sposób użytkowania względem pierwotnego projektu.

Regał na profile stalowe do warsztatu i garażu lekka, średnia czy ciężka konstrukcja?

W warsztacie ślusarskim profile leżą pod ścianą od lat, bo nikt nie pomyślał, że regał wspornikowy na profile stalowe można zamontować w pomieszczeniu o wysokości 2,6 metra. Można, pod warunkiem że wybierzesz wariant lekki i zrezygnujesz z masywnych słupów ciężkiej serii.

Konstrukcja lekka do 1,5 tony na ramię

Słupki o profilu IPE 160, ramiona z ceownika C 100, wysokość do 4 metrów. Taki regał mieści się w standardowym warsztacie i udźwignie profile C, kątowniki, rury do średnicy 100 mm oraz pręty okrągłe do 50 mm. Montaż trwa zwykle jeden dzień roboczy, bo elementy są lekkie i nie wymagają dźwigu. Stopy kotwi się kotwą mechaniczną M12 w betonie klasy minimum C20/25, rozstaw kotew 200 mm.

Sprawdza się tam, gdzie obrót materiału jest szybki: ślusarz sięga po profil kilka razy dziennie, odcina kawałek, wraca do stołu. Bez regału to pięć dodatkowych kroków po każdy materiał. Z regałem: ramię na wysokości klatki piersiowej, jeden ruch ręki.

Konstrukcja średnia do 2,5 tony na ramię

Tu wchodzą profile HEA 200, ramiona C 160 lub I 160, słupy do 7 metrów. Rozstaw osiowy słupów rośnie do 1500 mm, co oznacza więcej miejsca na palecie, ale i większe obciążenie fundamentu. Moment siły działający na stopę rośnie proporcjonalnie do kwadratu wysokości słupa, dlatego przy 6 metrach stosuje się stopy o wymiarach 300×300×20 mm zamiast 200×200×15 mm.

Wskazówka: Regał średni wymaga wózka widłowego o udźwigu minimum 2 tony, bo ręczne podawanie takich ładunków na ramiona jest niezgodne z przepisami BHP. Operator musi mieć aktualne uprawnienia UDT, wózek zaś badanie techniczne ważne.

Regały na kształtowniki stalowe w wariancie średnim obsługują typowy zakład produkcyjny: ramy okienne, balustrady, konstrukcje lekkie. Hurtownia stali używa ich jako uzupełnienie regałów paletowych, bo długie profile nie mieszczą się na palecie euro.

Konstrukcja ciężka powyżej 2,5 tony na ramię

Słupy HEA 280 i większe, ramiona ze wzmocnionego dwuteownika, wysokość do 12 metrów, długość ramion do 2500 mm. To już domena centrów serwisowych stali, gdzie profile HEB 200 leżą na półkach czekając na cięcie na zamówienie. Nośność ramienia sięga 4000 kg, co pozwala składować wiązki rur o średnicy 200 mm lub arkusze blachy na specjalnych paletach wsporczych.

Regał wspornikowy dwustronny cena zaczyna się od 1100 PLN za metr kwadratowy powierzchni zabudowy, ale w przeliczeniu na tonę składowanego materiału wychodzi znacznie taniej niż magazynowanie luzem. W hali 500 m² regały ciężkie mieszczą średnio 1800 ton stali, podczas gdy składowanie na posadzce daje ledwie 600 ton. Oszczędność 40% powierzchni to nie chwyt marketingowy, lecz efekt lepszego wykorzystania trzeciego wymiaru.

Stacjonarne vs. mobilne

Regały mobilne na szynach to odpowiedź na ograniczoną powierzchnię. Regał przesuwa się na rolkach po szynach wmurowanych w posadzkę, otwierając dostęp do wybranego rzędu. Rozwiązanie wymaga wolnej przestrzeni przed regałem równej jego długości, ale w zamian daje trzykrotne zwiększenie gęstości składowania. Minusem jest wyższa cena i konieczność regularnej konserwacji rolek oraz szyn.

Rada praktyczna: Regały mobilne planuj tylko wtedy, gdy dostęp do poszczególnych ładunków jest rzadki. Częste przestawianie całego rzędu zużywa mechanizm i generuje hałas, który w biurowej części hali staje się uciążliwy.

Zadaszenie i zastosowanie zewnętrzne

Regały z dachem stosuje się, gdy składowany materiał nie toleruje wilgoci. Profile stalowe rdzewieją w ciągu kilku tygodni pod gołym niebem, zwłaszcza te bez powłoki cynkowej. Zadaszenie z blachy trapezowej z odpowiednim spadkiem 5-7% chroni przed deszczem, ale nie przed kondensacją, dlatego pod dachem warto zamontować wentylację grawitacyjną. Ściany boczne z blachy lub siatki ograniczają dostęp osób postronnych i chronią przed wiatrem, który mógłby zdmuchnąć lekkie profile z ramion.

Regały na rury, pręty i kształtowniki akcesoria, normy PN-EN i przeglądy eksperckie

Regał z profili stalowych bez akcesoriów zabezpieczających to proszenie się o wypadek. Rura zsunie się z ramienia przy pierwszym uderzeniu wózkiem, pręt potoczy się po posadzce, a kształtownik o ostrych krawędziach wbije się w stopę operatora. Akcesoria kosztują kilka procent wartości regału, a eliminują lwią część ryzyka.

Wyposażenie ochronne

Kołki zabezpieczające na końcach ramion zapobiegają zsuwaniu się ładunku w kierunku wzdłużnym. Działają jak małe słupki wchodzące w otwory perforacji, blokując ruch materiału przy wstrząsie. Stopy kotwione chemicznie (żywica + pręt gwintowany) przenoszą moment wywracający na fundament lepiej niż kotwy mechaniczne, bo nie generują naprężeń rozciągających w betonie.

Przegrody separują różne asortymenty na jednym ramieniu, ograniczniki boczne chronią profile przed zsunięciem w bok, a podkładki antypoślizgowe z gumy EPDM zwiększają współczynnik tarcia między ramieniem a ładunkiem z 0,2 do 0,7. Odbojniki słupowe z polietylenu lub stali amortyzują uderzenia wózków, chroniąc konstrukcję przed uszkodzeniami mechanicznymi, które po latach kumulują się i prowadzą do pęknięć zmęczeniowych.

Normy i obowiązki właściciela

PN-EN 15635 to podstawa eksploatacji. Norma nakłada obowiązek corocznego przeglądu eksperckiego, prowadzenia rejestru uszkodzeń i natychmiastowego wyłączania z użytkowania elementów z odkształceniem powyżej 3 stopni lub pęknięciami spoin. PN-EN 15629 reguluje projektowanie, FEM 10.2.07 zaś ustala dopuszczalne odchyłki montażowe. Dyrektywa Maszynowa 2006/42/WE obowiązuje przy regałach z elementami ruchomymi, na przykład mobilnych.

Ważne: Brak przeglądu rocznego może skutkować odmową wypłaty odszkodowania przez ubezpieczyciela w razie wypadku. Inspekcja trwa od dwóch do ośmiu godzin w zależności od wielkości instalacji, kosztuje od 800 do 3000 PLN, a kończy się protokołem z listą usterek i terminem ich usunięcia.

Checklista odbioru technicznego

• Kotwy: moment dokręcenia zgodny z projektem (zwykle 80-120 Nm dla M12)
• Pionowość słupów: odchyłka nie większa niż H/500
• Rozstaw słupów: zgodny z rysunkiem ±5 mm
• Zabezpieczenia antykorozyjne: brak uszkodzeń powłoki cynkowej
• Oznakowanie: tabliczki znamionowe z nośnością widoczne
• Drogi ewakuacyjne: co najmniej 800 mm przejścia między regałami

Checklista rocznego przeglądu

Przegląd zaczyna się od oględzin wizualnych wszystkich spawów i połączeń śrubowych. Używa się do tego latarki i lupy, bo mikropęknięcia bywają niewidoczne gołym okiem. Sprawdza się też pionowość słupów pionem murarskim, prostoliniowość ramion poziomicą, a moment dokręcenia śrub kluczem dynamometrycznym. Każdy odchył powyżej tolerancji trafia do rejestru i wymaga korekty lub wymiany elementu.

Najczęstsze błędy przy zakupie

Zaniżanie nośności to plaga rynku. Sprzedawca podaje 3000 kg na ramię, nie wspominając, że dotyczy to ramienia o długości 600 mm, podczas gdy klient potrzebuje 1500 mm. Mechanika mówi jasno: ramię trzykrotnie dłuższe ma dziewięciokrotnie większe ugięcie przy tym samym obciążeniu. Dlatego zawsze pytaj o wykres nośności w funkcji długości ramienia.

Brak kotwienia to drugi grzech. Regał stoi na posadzce wyglądając stabilnie, ale przy pełnym obciążeniu i hamowaniu wózkiem generuje siłę poziomą, która przewraca całość jak wieżę z klocków. Kotwy mechaniczne w betonie poniżej C20/25 nie trzymają, w skutek czego stopa wyrwie się przy pierwszym poważnym wstrząsie. Rozwiązaniem jest kotwa chemiczna z atestem do betonu zarysowanego, osadzona na głębokość minimum 100 mm.

Ignorowanie ekspertyzy statycznej to trzeci błąd. Sprzedawca rysuje układ w programie, podaje nośności, ale nikt nie sprawdza, czy strop wytrzyma obciążenie skupione od stopy. W halach z lekkim stropem gęstożebrowym regał ciężki w jednym punkcie może przekroczyć nośność stropu o 20-30%. Skutek: pęknięta belka, ugięcie, a w skrajnym przypadku katastrofa budowlana.

Źli dostawcy kuszą ceną o 30% niższą, bo tną koszty na stali S235 zamiast S355, na powłoce cynkowej 20 mikronów zamiast 60, na kotwach bez atestu. Regał wygląda identycznie, ale po dwóch latach zaczyna rdzewieć, po pięciu ma pęknięcia, po ośmiu grozi zawaleniem. Polska norma PN-EN 15635 wymaga certyfikatu zgodności, ale na rynku wciąż krąży sprzęt bez dokumentów.

Brak przeglądów rocznych to błąd administracyjny o poważnych konsekwencjach prawnych. Po wypadku pracownika inspekcja pracy pyta o dokument przeglądu, a jego brak oznacza winę właściciela i karę od 5000 do 50000 PLN, nie wspominając o odpowiedzialności karnej.

Perspektywa rynkowa: Polski rynek regałów magazynowych rośnie w tempie 6-8% rocznie według danych PMR i Mordor Intelligence, a segment wspornikowy odpowiada za około 18% wartości sprzedaży. W 2026 roku popyt napędzają inwestycje w centra logistyczne i rozbudowa hurtowni stali związanych z programem KPO.

Dobór regału krok po kroku zaczyna się od inwentaryzacji ładunków: jakie profile, jakie wymiary, jaka masa jednostkowa, ile sztuk na palecie. Potem określasz dostępną przestrzeń: wysokość hali, szerokość alejek, nośność posadzki. Częstotliwość obsługi decyduje o typie: szybki obrót to regał lekki z ramionami co 100 mm, wolny obrót to regał ciężki z ramionami co 200 mm. Wymiarowanie słupów, belek i ramion wykonuje projektant na podstawie obliczeń statycznych z uwzględnieniem strefy sejsmicznej (w Polsce zwykle 0, góra 0,1g). Dobór akcesoriów wynika z asortymentu: rury potrzebują przegrody, arkusze blachy potrzebują palet wsporczych, profile długie potrzebują podparcia środkowego. Projekt, montaż, przegląd ekspercki zamykają proces.

Regały na profile stalowe to inwestycja na lata, nie na sezon. Prawidłowo dobrany i eksploatowany posłuży 15-20 lat bez utraty nośności, pod warunkiem corocznych przeglądów i natychmiastowej reakcji na uszkodzenia. Cena pozorna między producentami różni się o 30%, ale cena całkowita uwzględniająca koszty eksploatacji, ubezpieczenia i ewentualnych przestojów to już inna historia.
