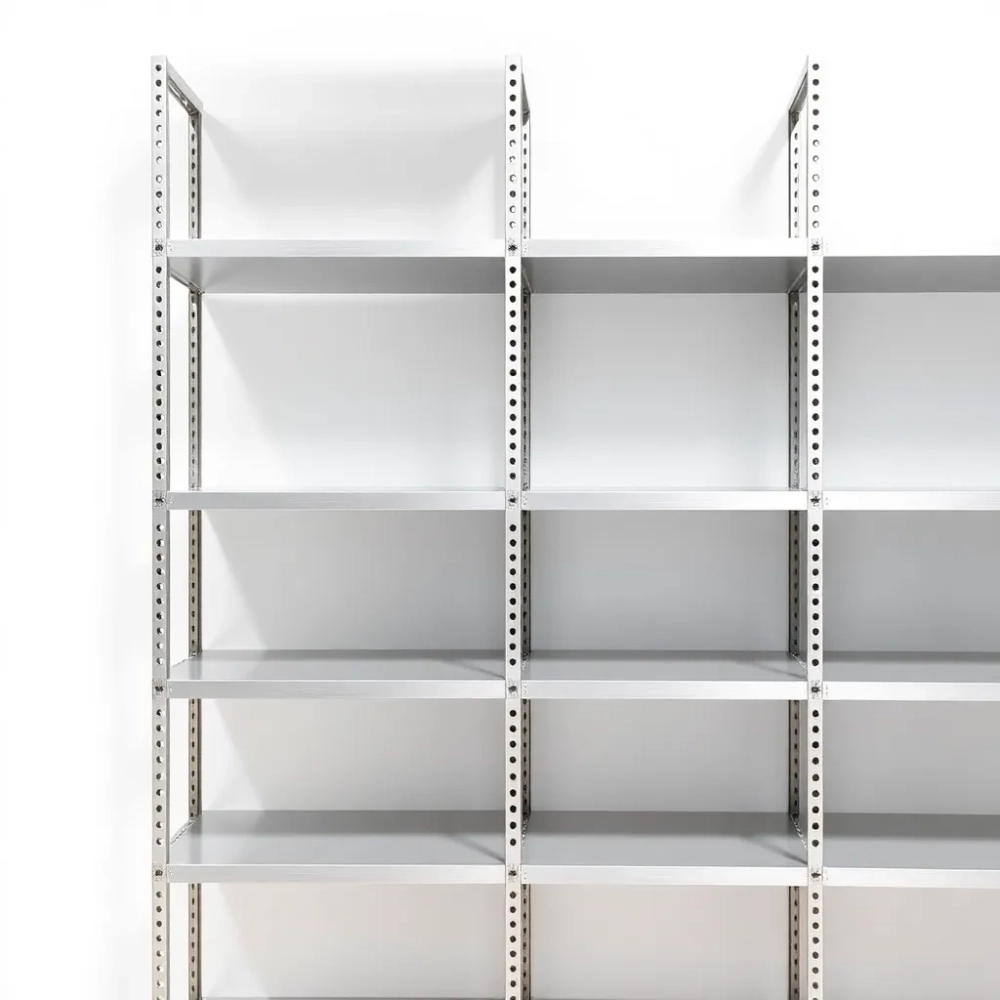

Regał z profili aluminiowych: zbuduj solidny stelaż bez spawania

Dobór serii profilu aluminiowego do regału

Każdy, kto choć raz próbował zmontować regał z profili aluminiowych, szybko odkrywa, że sukces tego przedsięwzięcia nie zależy od pomysłowości konstruktora, lecz od właściwego doboru serii materiału. Profile aluminiowe konstrukcyjne różnią się momentem bezwładności, grubością ścianki, szerokością rowka T-slot i wytrzymałością na zginanie. Te parametry decydują, czy półka ugnie się pod ciężarem skrzynek z narzędziami, czy zachowa płaskość przy obciążeniu 80 kilogramów na metr bieżący.

• Dobór serii profilu aluminiowego do regału
• Projekt regału aluminiowego i lista materiałów (BOM)
• Montaż regału z profili aluminiowych krok po kroku
• Rozbudowa i modyfikacje regału aluminiowego
• Konserwacja, bezpieczeństwo i analiza kosztów w cyklu życia

Najpopularniejsze serie to 20×20, 30×30, 40×40, 45×45 oraz 45×90 milimetrów. Pierwsza sprawdza się przy lekkich regałach garażowych, na przykład na chemię gospodarczą. Seria 30×30 obsługuje typowe obciążenia warsztatowe do 60 kilogramów na półkę przy rozstawie podpór 60 centymetrów. Profile 40×40 to już poważna konstrukcja, zdolna przenieść 120-150 kilogramów na półkę przy rozstawie 80 centymetrów. Serie 45×45 oraz 45×90 stosuje się tam, gdzie obciążenia przekraczają 200 kilogramów na metr bieżący lub gdzie liczy się sztywność przy dużych rozpiętościach.

Wybór serii determinuje też kompatybilność akcesoriów. Śruby z łbem stożkowym M6, M8, nakrętki T-nut, zaślepki i łączniki kątowe produkowane są zazwyczaj w jednym standardzie rowka, najczęściej 8 milimetrów dla serii 30 i 40, oraz 10 milimetrów dla serii 45. Mieszanie profili o różnych szerokościach rowka wymaga stosowania adapterów, co podnosi koszt i komplikuje rozbudowę.

Tabela 1. Porównanie serii profili aluminiowych konstrukcyjnych do budowy regałów.

*Wartości orientacyjne dla półki z płyty wiórowej 18 mm, podpartej na dwóch profilach wzdłużnych, z równomiernym obciążeniem rozłożonym. Rzeczywista nośność zależy od materiału półki, sposobu podparcia i długości wspornika.

Reguła jest prosta. Im cięższe przedmioty i większa rozpiętość półki, tym wyższa seria profilu. Przy półce o szerokości 40 centymetrów i rozstawie podpór 80 centymetrów ugięcie belki rośnie proporcjonalnie do czwartej potęgi długości, więc pozorna oszczędność na profilu 30×30 zamiast 40×40 kończy się półką, która sprężynuje pod skrzynką z kluczami.

Warto też zwrócić uwagę na gatunek stopu aluminium. Profile konstrukcyjne najczęściej wykonane są ze stopu 6063 T5, który łączy dobrą wytrzymałość na rozciąganie (około 200 MPa) z podatnością na anodowanie. Anodowana powłoka o grubości 10-15 mikronów chroni przed korozją nawet w wilgotnych garażach. Profile surowe, bez anodowania, matowieją po kilku miesiącach w nieogrzewanym pomieszczeniu.

Projekt regału aluminiowego i lista materiałów (BOM)

Zanim padnie pierwszy klik w sklepie z profilami, potrzebny jest szkic z wymiarami. Regał z profili aluminiowych projektuje się modułowo, czyli dzieli na powtarzalne segmenty, które później można łączyć, przesuwać lub rozbudowywać. Typowy regał warsztatowy ma wysokość 180 centymetrów, szerokość 90 centymetrów i głębokość 40 centymetrów. Taki format mieści się w standardowym garażu i pozwala na cztery półki o rozstawie 45 centymetrów.

Checklista przed zakupem materiałów wygląda następująco:

• Wymiary zewnętrzne regału (wysokość, szerokość, głębokość)
• Docelowe obciążenie na półkę (suma masy przechowywanych przedmiotów)
• Lokalizacja (suche pomieszczenie, garaż ogrzewany, hala narażona na wilgoć)
• Mobilność (regał stacjonarny czy na kółkach z hamulcem)
• Mocowanie do ściany (wymagane przy wysokości powyżej 150 cm i współczynniku obciążenia przekraczającym 200 kg na regał)
• Liczba półek i ich regulacja wysokości
• Materiał półek (sklejka, płyta wiórowa, blacha perforowana, panele metalowe)
• Kompatybilność z istniejącymi systemami magazynowymi
• Dostęp do rowka (czy profile mają być otwarte z jednej strony dla łatwego montażu akcesoriów)
• Budżet i horyzont czasowy (profil tańszy wymaga częstszej wymiany anodowanych powłok)

Dla regału 180×90×40 centymetrów z profili 40×40 i czterema półkami lista materiałów obejmuje cztery słupki pionowe o długości 1800 milimetrów, osiem belek poprzecznych krótkich (głębokość 400 milimetrów) i osiem belek poprzecznych długich (szerokość 900 milimetrów). Do tego dochodzi 32 nakrętki T-nut M8, 32 śruby imbusowe M8×20, 16 zaślepek na końce profili, cztery płyty półkowe z laminowanej sklejki 18 milimetrów i dwa kątowniki montażowe do ściany.

Do narzędzi minimalnych wystarczą klucz imbusowy 6 milimetrów, poziomica 60 centymetrów, miarka, ołówek i piła do metalu z tarczą do aluminium lub pilarka ręczna z prowadnicą. Narzędzia rekomendowane obejmują wiertarkę z wiertłem 6,8 milimetra (do nawiercania profili pod śruby gwintujące), szlifierkę kątową z tarczą do aluminium, poziomicę laserową i imadło stołowe. Bez wiertarki montaż zajmie dwa razy więcej czasu, bo każde połączenie trzeba będzie dociskać siłą.

Regał aluminiowy konstrukcyjny do warsztatu można też złożyć z elementów ciętych na wymiar przez dostawcę. Usługa cięcia piłą tarczową kosztuje zazwyczaj 3-5 złotych za cięcie i eliminuje konieczność samodzielnego docinania, które przy braku doświadczenia kończy się profilami o różnej długości i nerwami.

Montaż regału z profili aluminiowych krok po kroku

Montaż regału aluminiowego przypomina budowę z klocków, ale wymaga precyzji. Błąd na etapie poziomowania pierwszego słupka przenosi się na całą konstrukcję i powoduje, że półki nie leżą w jednej płaszczyźnie. Dlatego warto poświęcić dodatkowe pięć minut na kontrolę pionu i poziomu przed dokręceniem każdego połączenia.

Krok 1: Przygotowanie stanowiska i rozpakowanie elementów

Czas: 10 minut. Rozłóż wszystkie profile na czystej, równej powierzchni. Posegreguj słupki, belki długie i belki krótkie. Sprawdź, czy dostawa nie zawiera profili o uszkodzonej anodowanej powłoce (rysy głębsze niż 0,2 milimetra). Ułóż nakrętki T-nut w miseczkach, żeby nie zgubić żadnej.

Krok 2: Montaż pierwszej ramy bocznej

Czas: 15 minut. Połóż dwa słupki pionowe na podłodze równolegle, w odstępie głębokości regału (40 centymetrów). Wsuń dwie belki krótkie między słupki na wysokości dolnej półki i górnej półki. Nakrętki T-nut wsuwaj w rowek profilu przed wsunięciem śruby. Dokręcaj ręcznie, nie kluczem, bo będziesz jeszcze regulował pozycję.

Krok 3: Dodanie drugiej ramy bocznej

Czas: 15 minut. Powtórz krok 2 dla drugiej pary słupków. Obie ramy powinny być identyczne. Połóż je na podłodze obok siebie i zmierz odległość między zewnętrznymi krawędziami. Różnica większa niż 2 milimetry oznacza, że jeden ze słupków jest wygięty i trzeba go wymienić.

Krok 4: Połączenie ram belkami podłużnymi

Czas: 20 minut. Połącz obie ramy boczne ośmioma belkami długimi (po dwie na każdą półkę, z przodu i z tyłu). Tu pojawia się najczęstszy błąd początkujących: dokręcanie śrub przed wypoziomowaniem ram. Zawsze najpierw poziomuj, potem dokręcaj. Klucz imbusowy dokręcaj momentem około 12-15 niutonometrów, nie więcej, bo gwint w aluminium zerwie się przy 18 niutonometrach.

Krok 5: Poziomowanie i kontrola geometrii

Czas: 10 minut. Postaw regał w docelowym miejscu. Sprawdź pion słupków poziomicą przyłożoną do dwóch sąsiednich boków. Słupki nie mogą odchylać się od pionu o więcej niż 1 milimetr na metr wysokości. Jeśli podłoga jest nierówna, podłóż pod stopy krótkie kawałki blachy lub regulowane stopy gwintowane.

Krok 6: Montaż półek

Czas: 20 minut. Połóż płyty sklejkowe na belkach poprzecznych. Przymocuj je do profili wkrętami do drewna 4×25 milimetra przez wcześniej nawiercone otwory o średnicy 3 milimetrów. Nawiercanie zapobiega pękaniu płyty i rozwarstwianiu sklejki. Odstęp między wkrętami nie powinien przekraczać 20 centymetrów.

Krok 7: Kotwienie do ściany

Czas: 15 minut. Regał wyższy niż 150 centymetrów lub obciążony powyżej 200 kilogramów wymaga zakotwienia do ściany. Użyj kątowników stalowych 50×50 milimetrów przykręconych do słupka i do ściany kołkami rozporowymi M8×60. W ścianie z betonu komórkowego zastosuj kołki dedykowane do gazobetonu, wytrzymujące siłę wyrywającą minimum 0,8 kN.

Krok 8: Kontrola końcowa

Czas: 10 minut. Przejdź się wzdłuż regału i sprawdź każde połączenie kluczem imbusowym. Poluzowane śruby dokręć, ale nie na siłę. Na koniec nałóż na otwarte końce profili zaślepki plastikowe, które chronią przed kurzem i przypadkowym skaleczeniem.

Uwaga: Moment dokręcania śrub w aluminiowych rowkach to najsłabsze ogniwo konstrukcji. Aluminium jest miękkie (twardość Brinella około 60 HB), więc zbyt mocne dokręcenie powoduje odkształcenie rowka i utratę sztywności połączenia. Jeśli czujesz, że śruba „chodzi" przy dokręcaniu, wymień nakrętkę T-nut na nową.

Rozbudowa i modyfikacje regału aluminiowego

Regał z profili aluminiowych ma jedną zasadniczą przewagę nad spawaną stalą i drewnem: można go modyfikować bez niszczenia istniejącej konstrukcji. Profile aluminiowe konstrukcyjne łączone są mechanicznie, więc każde połączenie da się rozkręcić, przesunąć i złożyć ponownie. To dlatego warsztaty i małe magazyny tak chętnie sięgają po systemy modułowe oparte na profilach 40×40 i 45×45.

Dostawienie kolejnego segmentu

Regał modułowy aluminiowy DIY można rozbudować przez dodanie kolejnej ramy bocznej, która staje się jednocześnie prawą krawędzią starego segmentu i lewą nowego. Wystarczy dokupić cztery słupki, osiem belek podłużnych i nowe półki. Stary segment nie wymaga demontażu, co skraca czas rozbudowy do godziny.

Zmiana wysokości półki

Poluzuj śruby mocujące belki poprzeczne na wybranym poziomie, przesuń je na nową wysokość i dokręć. Płyty półkowe leżą swobodnie na belkach, więc ich demontaż jest kwestią sekund. Minimalny rozstaw półek to 20 centymetrów, bo przy mniejszym odstępie płyta ugina się pod własnym ciężarem.

Dodanie kółek jezdnych

Mobilny regał aluminiowy montuje się na czterech kółkach obrotowych o średnicy 75-100 milimetrów z hamulcem. Kółka przykręca się do stóp słupków przez otwór gwintowany M10 wywiercony w zaślepce lub bezpośrednio w profilu. Nośność pojedynczego kółka powinna wynosić minimum 80 kilogramów, żeby cały regał o masie 250 kilogramów mógł się bezpiecznie przemieszczać.

Oświetlenie LED

Rowki T-slot doskonale nadają się do montażu taśm LED. Wystarczy wsunąć w rowek profilu uchwyt kątowy i przykręcić do niego taśmę. Zasilanie 12 V DC pobiera się z zasilacza impulsowego schowanego za półką. Taki zabieg kosztuje 30-50 złotych i radykalnie poprawia widoczność na dolnych półkach.

Panele perforowane

Zamiast tradycyjnych półek można zamontować blachy perforowane o grubości 1,5 milimetra, przykręcone do belek wkrętami M6. Panele perforowane umożliwiają zawieszanie narzędzi na hakach i organizerach, co zwiększa funkcjonalność regału w warsztacie samochodowym.

Porada praktyczna: Przy każdej rozbudowie zachowaj zasadę kompatybilności wstecznej. Dokupuj profile tej samej serii i tego samego producenta, co istniejąca konstrukcja. Różnice w tolerancjach rowka T-slot między producentami sięgają 0,2 milimetra, co wystarczy, żeby nakrętka T-nut jednej firmy nie pasowała do profilu innej.

Konserwacja, bezpieczeństwo i analiza kosztów w cyklu życia

Regał z profili aluminiowych wymaga przeglądu co sześć miesięcy. Kontrola polega na sprawdzeniu momentu dokręcenia wszystkich śrub, ocenie stanu anodowanej powłoki i weryfikacji zakotwienia do ściany. Aluminium nie koroduje tak jak stal, ale w rowkach T-slot gromadzi się kurz i wilgoć, które po latach mogą zostawić ciemne plamy.

Przegląd okresowy warto połączyć z czyszczeniem rowków miękką szczotką i przedmuchaniem sprężonym powietrzem. Raz w roku warto też sprawdzić płyty półkowe pod kątem pęknięć i ugięć. Płyta wiórowa 18 milimetrów przy stałym obciążeniu 120 kilogramów na półkę ugina się o 3-5 milimetrów w ciągu dwóch lat, co jest zjawiskiem normalnym i nie wymaga wymiany.

Rozkład obciążeń na półkach ma znaczenie, które większość użytkowników ignoruje. Najcięższe przedmioty powinny spoczywać na dolnych półkach, bo obniżają środek ciężkości regału i zmniejszają ryzyko przewrócenia. Górne półki służą do przechowywania lekkich pojemników i przedmiotów używanych rzadziej. Ta zasada wynika z fizyki: moment siły działający na kotwę ścienną rośnie proporcjonalnie do wysokości, na której działa siła.

*Koszt w cyklu 10 lat uwzględnia konserwację, ewentualną wymianę elementów i utylizację. Regał aluminiowy nie wymaga malowania ani antykorozji, co obniża koszt utrzymania. Regał marketowy zazwyczaj wymaga wymiany po 4-5 latach intensywnej eksploatacji.

Profile aluminiowe konstrukcyjne cena za metr bieżący waha się od 18 do 160 złotych w zależności od serii, producenta i wykończenia. Anodowanie podnosi cenę o 15-25%, ale wydłuża żywotność o kilkanaście lat. Profile malowane proszkowo są tańsze, ale powłoka proszkowa odpryskuje przy uderzeniach, odsłaniając surowe aluminium.

W analizie TCO (Total Cost of Ownership) regał aluminiowy wygrywa z drewnem i stalą spawaną w perspektywie pięciu lat, a z regałami marketowymi w perspektywie trzech lat. Początkowy wydatek jest wyższy, ale brak konieczności spawania, malowania i wymiany elementów rekompensuje różnicę w ciągu pierwszych 36 miesięcy użytkowania.

Najczęstsze błędy początkujących

• Mieszanie serii profili. Połączenie profili 30×30 i 40×40 bez adaptera prowadzi do nierównomiernego obciążenia i pęknięć w mniejszym profilu.
• Brak kotwienia. Regał o wysokości 180 centymetrów bez mocowania do ściany działa jak dźwignia przy obciążeniu górnych półek. Upadek regału to realne zagrożenie, zwłaszcza w domach z dziećmi.
• Zbyt mocne dokręcanie. Aluminium ma granicę plastyczności na poziomie 150 MPa. Śruba dokręcona momentem 25 niutonometrów w rowku aluminiowym odkształca się trwale i traci podparcie po kilku miesiącach.
• Pomijanie poziomowania. Krzywa rama to krzywe półki, a krzywe półki to zsuwające się przedmioty. Poziomica to najważniejsze narzędzie w tym projekcie.
• Oszczędzanie na płytach półkowych. Sklejka 12 milimetrów zamiast 18 milimetrów ugina się o 8 milimetrów pod obciążeniem 60 kilogramów, co wygląda nieprofesjonalnie i obniża użyteczność regału.

Case study: warsztat samochodowy

Regał aluminiowy konstrukcyjny w warsztacie samochodowym o powierzchni 40 metrów kwadratowych zastąpił trzy regały marketowe, które uginały się pod ciężarem skrzynek z częściami. Konstrukcja oparta na profilach 40×40 anodowanych o wymiarach 240×200×50 centymetrów z sześcioma półkami udźwignęła łącznie 720 kilogramów narzędzi i opon. Koszt materiałów wyniósł 3400 złotych, montaż zajął 5 godzin bez spawania.

Case study: garaż przydomowy

Regał z profili aluminiowych 180×90×40 centymetrów z czterema półkami obsługuje domowy garaż o powierzchni 18 metrów kwadratowych. Dolna półka mieści opony zimowe (80 kilogramów), druga przechowuje narzędzia ogrodowe, trzecia służy jako zapas chemii gospodarczej, czwarta trzyma sezonowe dekoracje. Mobilna wersja na kółkach pozwala przesunąć regał podczas mycia podłogi.

Case study: mały magazyn e-commerce

Modułowy regał aluminiowy DIY o łącznej długości 12 metrów bieżących, złożony z sześciu segmentów po 200×90×40 centymetrów, przechowuje 1800 paczek o średniej masie 1,2 kilograma. Profile 45×45 z półkami z płyty wiórowej 22 milimetry zapewniają nośność 180 kilogramów na półkę. System rozbudowano o panele perforowane do przechowywania kopert i etykiet.

Regał aluminiowy to rozwiązanie, które wymaga jednorazowego wysiłku projektowego, a potem odwdzięcza się latami bezproblemowej eksploatacji. Warto poświęcić godzinę na szkic i listę materiałów, bo błędy popełnione na papierze naprawia się łatwiej niż te w już stojącej konstrukcji. Profile aluminiowe konstrukcyjne, odpowiednio dobrane i zamontowane, tworzą szkielet, który można rozbudowywać razem z rosnącymi potrzebami warsztatu.

Pierwszym krokiem niech będzie pobranie lub sporządzenie szczegółowej listy materiałów z konkretnymi wymiarami. Bez tego nawet najlepszy profil nie zamieni się w regał, a jedynie w stos przypadkowych odcinków metalu.

Źródła danych i norm: PN-EN 12020-2 (aluminium i stopy aluminium. Profile precyzyjne wyciskane ze stopu EN AW-6060 i EN AW-6063), PN-EN 1999-1-1 (Eurocode 9. Projektowanie konstrukcji aluminiowych), katalogi techniczne producentów profili konstrukcyjnych (T-slot, Bosch Rexroth, item), dane materiałowe stopu 6063 T5 (wytrzymałość na rozciąganie 200 MPa, granica plastyczności 150 MPa, wydłużenie 10%), tabela nośności płyt wiórowych wg PN-EN 312. Strony referencyjne: extranet.aluminium.matter.org.uk, boschrexroth.com, item24.com, tecusi.com.
