Montaż paneli fotowoltaicznych w poziomie – czy to w ogóle ma sens?

Źle dobrany kąt lub kierunek paneli potrafi zjeść nawet 30% rocznej produkcji prądu. Właśnie dlatego montaż paneli fotowoltaicznych w poziomie wymaga znacznie więcej wyobraźni niż standardowe ustawienie na południe. W tym tekście dostajesz konkretne liczby, mechanizmy fizyczne i praktyczne schematy, które pozwalają wycisnąć z instalacji maksimum uzysków niezależnie od tego, czy dach jest płaski, skośny, czy panel w ogóle leży na ziemi.

• Optymalny kąt nachylenia paneli PV przy montażu poziomym
• Kierunek ustawienia a wydajność paneli w poziomie
• Poziome panele fotowoltaiczne na dachu płaskim jak uniknąć strat
• Trackery i optymalizatory przy montażu paneli w poziomie

Optymalny kąt nachylenia paneli PV przy montażu poziomym

Panel położony całkowicie płaco traci od 10 do 15% uzysku w porównaniu z optimum, ponieważ promienie słoneczne odbijają się od jego powierzchni zamiast wnikać w strukturę krzemu. Z fizycznego punktu widzenia kluczowy jest kąt padania: im bardziej prostopadle światło trafia w ogniwo, tym mniejsza część energii odbija się i zamienia w ciepło zamiast w prąd. Dlatego już pięć stopni pochylenia robi różnicę to pierwszy próg, przy którym odbicia spadają poniżej 5%.

W polskich warunkach, wg danych NREL oraz Fraunhofer ISE z lat 2023-2024, optymalny zakres kąta dla instalacji stałej mieści się między 30 a 40 stopniami. Wartości orientacyjne dla Polski centralnej wskazują, że każde odchylenie od optimum o 10° obniża roczną produkcję średnio o 3-5%. Na południu kraju (Rzeszów, Tarnów) optimum przesuwa się lekko w stronę 35°, natomiast w pasie północnym (Gdańsk, Olsztyn) lepiej celować w 40°, bo słońce chodzi niżej nad horyzontem.

Przy montażu w poziomie na dachu płaskim konstrukcja nośna musi przenosić nie tylko ciężar samych modułów (ok. 11-15 kg/m²), ale też obciążenie wiatrem, które dla kąta 5° potrafi sięgać 80-120 kg/m² przy wietrze 100 km/h. Dlatego tak ważne jest sprawdzenie nośności stropu lub więźby przed zakupem błąd w tym miejscu kończy się kosztowną przebudową. Norma PN-EN 1991-1-4 reguluje dokładnie sposób obliczania tych sił w naszej strefie wiatrowej.

Sezonowy bilans produkcji wygląda zupełnie inaczej przy kącie 30° i przy poziomie. Lato (czerwiec-sierpień) faworyzuje ustawienia płaskie, bo słońce świeci niemal z góry, a straty odbiciowe są minimalne. Z kolei zima (grudzień-luty) przy kącie 30° daje nawet 25-35% więcej energii niż poziom, ponieważ niskie słońce odbija się od płaskich paneli jak od lustra. Kąt kompromisowy to zwykle 25-35° tam, gdzie chcesz łapać produkcję całoroczną, a nie tylko sezonową.

Kierunek ustawienia a wydajność paneli w poziomie

Kierunek geograficzny paneli decyduje o tym, przez ile godzin dziennie ogniwo pracuje w pełnym słońcu. Południe w polskiej szerokości geograficznej (ok. 50°N) daje maksimum nasłonecznienia w południe, kiedy intensywność promieniowania przekracza 900 W/m². Każde skręcenie pola modułów o 45° w stronę wschodu lub zachodu skraca okno szczytowej pracy o mniej więcej 2 godziny dziennie, ale za to wydłuża produkcję poranną albo wieczorną co bywa cenne przy taryfach dynamicznych.

Przy montażu poziomym różnice między kierunkami są wyraźniejsze niż przy ustawieniu pod kątem 30-40°. Dlaczego? Bo panel poziomy zbiera światło padające pod małym kątem znacznie słabiej, a kąt padania zmienia się drastycznie w ciągu dnia rano i wieczorem promienie są niemal równoległe do powierzchni modułu. W praktyce oznacza to, że instalacja wschód-zachód w poziomie traci znacznie więcej niż taka sama instalacja wschód-zachód pod kątem 30°. To ważna uwaga dla właścicieli płaskich dachów, gdzie naturalny kierunek spadku wymusza orientację wschód-zachód.

Warto pamiętać o jednym zjawisku: albedo, czyli odbicia od jasnej powierzchni (śnieg, beton, piasek). Na panelu poziomym promienie odbite od śniegu potrafią dodać 5-12% produkcji w słoneczny, zimowy dzień. Przy nachyleniu 40° efekt jest znacznie słabszy, bo odbicia trafiają pod zbyt dużym kątem. Dla instalacji naziemnej na białym żwirze albo przy krawędzi zaśnieżonego pola to bonus, o którym rzadko się mówi.

Poziome panele fotowoltaiczne na dachu płaskim jak uniknąć strat

Dach płaski kojarzy się z prostym montażem, ale w rzeczywistości kryje pułapki, które potrafią zjeść kilkanaście procent uzysku. Największa to brak samooczyszczania panel ułożony poziomo zatrzymuje kurz, liście i ptasie odchody, które tworzą cień trwale obniżający moc. Dlatego nawet na dachu niedostępnym z poziomu gruntu warto uwzględnić w budżecie mycie dwa razy w roku; brak tej czynności obniża roczną produkcję o 4-8% rocznie, wg badań Fraunhofer ISE z 2023 roku.

Drugi problem to mostki termiczne i obciążenie punktowe. Konstrukcje balastowe rozkładają ciężar równomiernie, ale w strefach wietrznych (III i IV wg PN-EN 1991-1-4) wymagają dodatkowego balastu rzędu 60-110 kg na każdy panel. Na stropodachach z ograniczoną nośnością (np. stare budynki z płytą kanałową) lepiej sprawdzają się systemy kotwione mechanicznie choć ingerują w poszycie, zdejmują kilkadziesiąt kilogramów z metra kwadratowego.

Zanim podpiszesz umowę z wykonawcą, poproś o symulację nasłonecznienia w narzędziu PVGIS (dostępne bezpłatnie na pvGIS.eu). Wpisz współrzędne działki, kąt nachylenia i kierunek dostaniesz raport z prognozą produkcji dla konkretnego adresu, oparty o dane satelitarne z lat 2005-2023. To najtańszy audyt, jaki możesz zrobić.

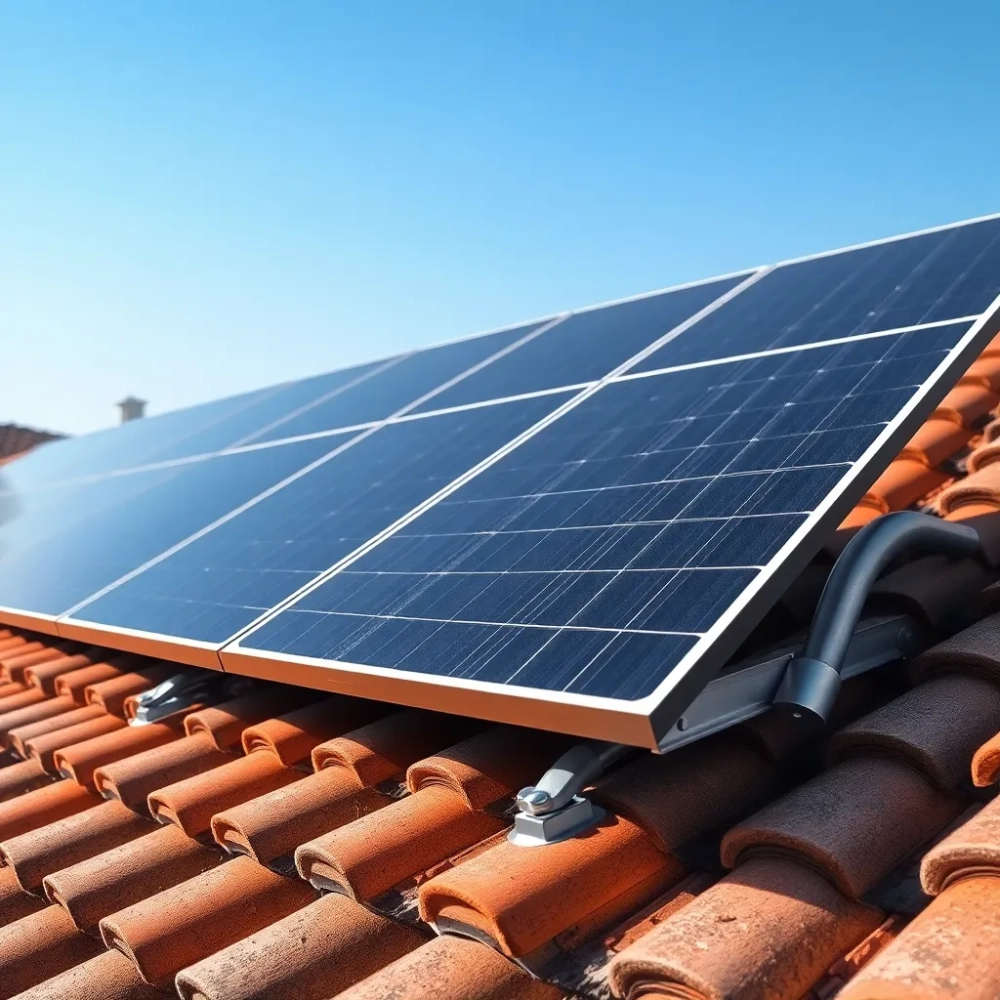

Wybór podłoża montażowego determinuje trwałość całej instalacji. Na dachach z papy bitumicznej kluczowe są stopy z gumy EPDM nie przebijają hydroizolacji i nie wymagają zgrzewania. Na blachodachówce sprawdzają się uchwyty typu hak, ale montaż w poziomie bywa trudny, bo moduł trzeba odchylić od naturalnego kierunku dachu. Na dachówce ceramicznej konieczne są wsporniki regulowane, inaczej panel „zawiesi się” nad dachówkami i straci stabilność przy silnym wietrze.

Osobny temat to mostkowanie termiczne przy montażu na budynku mieszkalnym. Instalacja pozioma wymaga zostawienia minimum 10 cm odstępu między panelem a dachem bez niego moduł nie chłodzi się od spodu i traci nawet 5% mocy przy temperaturze ogniwa powyżej 65°C. Każdy producent podaje w karcie technicznej współczynnik mocy w funkcji temperatury; najczęściej to -0,35%/°C, co przy pełnym słońcu w lipcu oznacza realny spadek o 12-15% mocy chwilowej.

Trackery i optymalizatory przy montażu paneli w poziomie

Tracker to konstrukcja, która obraca panele w ciągu dnia tak, żeby śledziły słońce. W polskich warunkach jednoosiowy tracker (oś północ-południe) podnosi produkcję roczną o 18-28% względem instalacji stałej, ale kosztuje 450-700 PLN/m² znacznie więcej niż klasyczna konstrukcja dachowa. Dwuosiowy daje jeszcze więcej (nawet +35%), ale przy naszym klimacie zwrot z inwestycji przekracza 12-15 lat i w większości domowych realizacji po prostu się nie spina.

Optymalizatory mocy działają inaczej nie ruszają panelem, tylko śledzą napięcie każdego modułu osobno i dopasowują je do reszty łańcucha. Dzięki temu jeden zacieniony panel nie „ściąga” w dół całego szeregu, co w klasycznej instalacji stringowej dzieje się automatycznie. Realny zysk przy częściowym zacienieniu to 5-25%, w zależności od tego, ile paneli jest dotkniętych cieniem i jak często się on pojawia.

Mikroinwertery idą o krok dalej całkowicie eliminują string, każdy panel staje się osobną jednostką produkcyjną. Sprawdzają się w dachach o skomplikowanej geometrii i tam, gdzie cień pada przez więcej niż 3 godziny dziennie. Warto je rozważyć przy instalacji 4-6 kWp na dachu płaskim z kominem lub wywietrznikami, ale przy prostym, niezacienionym dachu różnica w uzysku wobec dobrego string-inwertera wynosi zwykle 2-3%, co nie zawsze uzasadnia dodatkowy koszt rzędu 1500-3000 PLN.

Kiedy tracker naprawdę ma sens w Polsce? Przy dużych instalacjach naziemnych 50-500 kWp, gdzie amortyzacja dodatkowej inwestycji rozkłada się na setki modułów. Dla przydomowej mikroinstalacji 5-10 kWp lepiej zainwestować w optymalizatory albo po prostu wybrać lepszy kąt i uniknąć zacienienia. Różnica w produkcji między dobrym ustawieniem stałym a trackerem często mieści się w granicach błędu pomiarowego i zmienności pogodowej z roku na rok.

Źródła danych i normy

Dane liczbowe dotyczące uzysków, kątów i współczynników temperaturowych pochodzą z raportów NREL (National Renewable Energy Laboratory, USA) z 2023 i 2024 roku oraz z badań Fraunhofer ISE opublikowanych w 2023. Wpływ zacienienia i dane o stratach stringów zaczerpnięto z materiałów branżowych PSEW (Polskie Stowarzyszenie Energetyki Wiatrowej i Fotowoltaicznej). Narzędzie do symulacji nasłonecznienia dostępne jest bezpłatnie na portalu pvGIS.eu, prowadzonym przez Joint Research Centre Komisji Europejskiej.

Obciążenia wiatrem i obliczenia konstrukcyjne oparto o normę PN-EN 1991-1-4 (Eurocode 1 oddziaływania na konstrukcje, część 1-4: oddziaływania wiatru), obowiązującą w Polsce od 2010 roku wraz z późniejszymi poprawkami. Wymogi dotyczące instalacji elektrycznych reguluje PN-HD 60364, a kwestie przyłączenia mikroinstalacji do sieci Warunki Techniczne przyłączenia operatorów OSD zgodne z ustawą Prawo energetyczne (tekst jednolity z 2024 roku).

Programy dofinansowań, w tym najnowsza edycja Mojego Prądu (7.0), obowiązują zgodnie z regulaminami naboru publikowanymi przez NFOŚiGW. Konkretne progi dotacji, okresy naboru i warunki refundacji zmieniają się co roku przed złożeniem wniosku warto sprawdzić aktualną wersję regulaminu na stronie NFOŚiGW lub MojPrad.gov.pl.

Potrzebujesz indywidualnej symulacji produkcji dla konkretnej działki lub dachu? Skorzystaj z darmowego raportu PVGIS na pvGIS.eu wystarczy wpisać adres lub współrzędne, kąt nachylenia i kierunek, żeby w kilka sekund otrzymać prognozę uzysków opartą o 18 lat danych satelitarnych.
