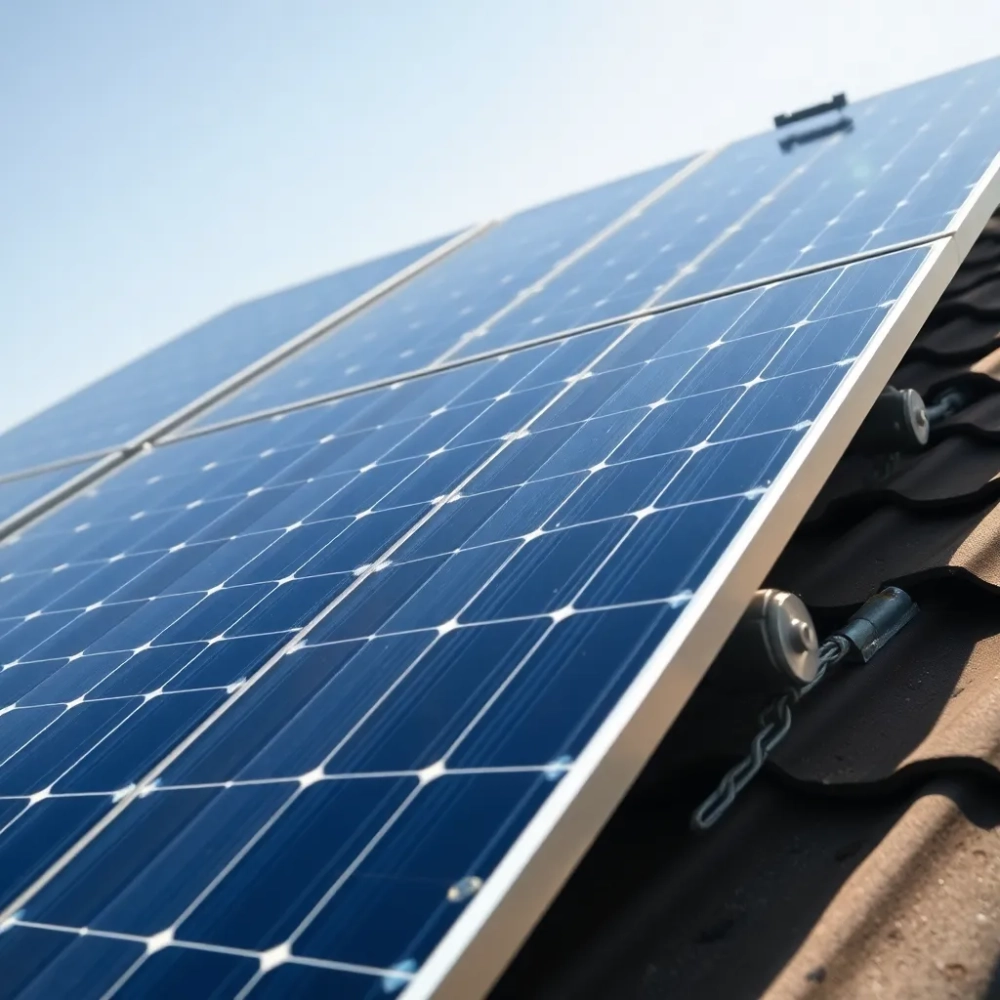

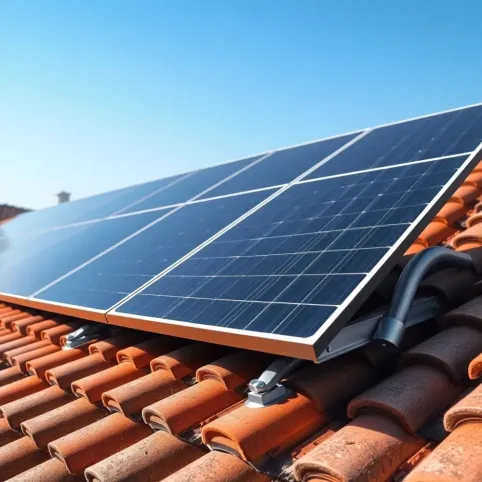

Panele fotowoltaiczne do góry nogami – czy montaż odwrócony naprawdę działa?

Masz na dachu panel, w którym kable wychodzą od góry krawędzi, a puszka przyłączeniowa wisi przy dolnej krawędzi ramy. Instalator mówi, że to bez znaczenia, producent milczy, a w internecie jedni piszą, że tragedia, inni, że codzienność. W tym tekście dostajesz odpowiedź opartą na normie IEC 61215, dokumentacji technicznej czołowych producentów modułów i fizyce uszczelek w puszce junction box, więc po lekturze sam zdecydujesz, czy montaż paneli fotowoltaicznych do góry nogami ma sens na twoim dachu, czy lepiej szukać innego rozwiązania.

• Junction box na dole panele co mówi instrukcja producenta?
• Szczelność puszki przyłączeniowej przy odwróconym panelu PV
• Obrót paneli fotowoltaicznych a gwarancja oraz żywotność instalacji
• Kabel solarny od góry puszka bezpieczne alternatywy bez obracania modułu

Junction box na dole panele co mówi instrukcja producenta?

Obrót modułu o 180 stopni względem pozycji z karty katalogowej to nie kaprys, tylko konkretna decyzja inżynierska, którą trzeba uzasadnić dokumentem. Pierwszym przystankiem jest zawsze instrukcja montażu producenta, czyli tak zwana DTR. Jeśli znajdziesz tam zapis „module can be installed in any orientation provided junction box is in the uppermost position”, możesz działać, bo producent sam dopuszcza wariant z puszką na dole. Jeśli takiego zdania nie ma, obrót formalnie oznacza pracę poza specyfikacją.

Polscy i europejscy wytwórcy modułów podchodzą do tematu różnie. Longi w swoich instrukcjach serii Hi-MO wprost opisuje montaż górnego rzędu w układzie odwróconym, żeby kable szły estetycznie w dół. Jinko, Sharp, Risen oraz JA Solar dopuszczają obrót w wybranych typoszeregach, ale najczęściej z zastrzeżeniem, że puszka junction box musi pozostawać w pozycji „godziny 12” lub „godziny 6”. Zawsze czytaj konkretną kartę techniczną swojego modelu, bo ta sama firma ma serie zabraniające obrotu i serie, które go rekomendują.

Norma IEC 61215 testuje moduły w orientacji poziomej z puszką na górze. Nie mówi wprost, że obrót jest niedozwolony, ale certyfikat wydaje się dla konkretnej konfiguracji. Dlatego producent, który dopuszcza obrót, robi to na podstawie dodatkowych badań wewnętrznych lub rozszerzonej interpretacji normy. Z punktu widzenia prawa budowlanego w Polsce liczy się właśnie DTR, bo to dokument odniesienia przy ewentualnej reklamacji.

Przed podjęciem decyzji o obrocie sprawdź w dokumentacji cztery rzeczy:

• czy producent wymienia orientację puszki junction box na schemacie montażowym,
• czy w karcie katalogowej widnieje klasa szczelności puszki (IP65, IP67 lub IP68),
• czy w rozdziale o gwarancji nie ma klauzuli wykluczającej montaż niezgodny z instrukcją,
• czy pozycja puszki wpływa na klasyfikację ogniową modułu (klasa A lub C wg UL 790).

Brak choćby jednego punktu powinien zapalić czerwoną lampę. Bezpieczniej wysłać zapytanie mailowe do działu technicznego producenta i zachować odpowiedź w archiwum instalacji, niż polegać na domysłach wykonawcy.

Uwaga: obrót panelu wbrew DTR to najczęstsza przyczyna odmowy uznania gwarancji producenta w krajach skandynawskich. W Polsce ryzyko jest dziś niższe, ale rośnie, bo ubezpieczyciele zaczynają żądać zdjęć instalacji przy likwidacji szkód.

Szczelność puszki przyłączeniowej przy odwróconym panelu PV

Puszka junction box pełni w module rolę stacji rozdzielczej. Prąd z ogniw wpływa do niej przez taśmę lutowniczą, a wychodzi przez diody bypass i kable zakończone złączami MC4. Wewnątrz znajduje się zalew silikonowy lub żywica poliuretanowa, które mają chronić elektronikę przed wilgocią. Sama obudowa puszki ma deklarowaną klasę szczelności IP65, IP67 albo IP68, gdzie pierwsza cyfra oznacza pyłoszczelność, a druga odporność na wodę.

Kiedy puszka siedzi w górnej części modułu, woda po niej spływa i odparowuje. Kiedy ląduje na dole, grawitacja działa przeciwko tobie. Krople wody nie spadają, tylko wspinają się po wewnętrznych ściankach dławików kablowych na zasadzie podciągania kapilarnego. Zjawisko jest niewielkie w skali sekundy, ale sumuje się przez tysiące cykli deszczu i rosy, szczególnie przy nachyleniu dachu poniżej 25 stopni, gdzie woda nie ma odpowiedniej prędkości, żeby spłynąć.

Drugim czynnikiem są cykle zamarzania i rozmarzania. Woda, która wniknie mikroszczeliną w uszczelce, zamarza przy minus pięciu i zwiększa objętość o dziewięć procent. Powtarzane co zimę od 15 do 25 lat prowadzi do utraty elastyczności elastomeru i powstawania mikropęknięć. To właśnie dlatego wielu instalatorów zauważa pierwsze ślady oksydacji styków po siedemnastym, a nie po trzecim roku pracy instalacji.

Przy odwróconym panelu należy bezwzględnie stosować trzy zabezpieczenia. Pierwszym jest peszel, czyli sztywna rurka osłonowa prowadzona od puszki do korytka kablowego, która chroni izolację przed promieniowaniem UV i uszkodzeniami mechanicznymi. Drugim jest tzw. drip loop, czyli pętla kabla skierowana w dół przed wejściem do puszki, dzięki czemu woda skrapla się na najniższym punkcie i kapie poza obudowę, zamiast płynąć po izolacji do wnętrza. Trzecim są oryginalne złącza MC4 od tego samego producenta, z nałożonymi uszczelkami elastomerowymi i zabezpieczone opaską zaciskową, bo tanie zamienniki mają inną geometrię uszczelnienia.

Klasy IP nie są też równoważne w praktyce. IP65 chroni przed strumieniem wody, ale nie przed zanurzeniem. IP67 wytrzymuje krótkie zanurzenie do jednego metra. IP68 oznacza ciągłe zanurzenie i zwykle towarzyszy mu długa gwarancja. Moduł z puszką w pozycji dolnej powinien mieć co najmniej IP67, a najlepiej IP68, bo realne ryzyko kontaktu z wodą stoi, a nie leży.

Jak rozpoznać pierwsze objawy rozszczelnienia

Delaminacja tylnej folii w okolicach puszki, biały nalot solny na krawędziach złączy MC4, spadek napięcia jednego ze stringów po deszczu oraz różnica temperat puszki większa niż pięć stopni względem sąsiednich modułów to sygnały ostrzegawcze. Każdy z nich powinien skończyć się przeglądem z kamerą termowizyjną.

Obrót paneli fotowoltaicznych a gwarancja oraz żywotność instalacji

Producenci modułów oferują dwa rodzaje gwarancji. Pierwsza to gwarancja produktowa, zwykle na 10 do 15 lat, obejmująca wady materiałowe i wykonawcze. Druga to gwarancja na moc, sięgająca 25 do 30 lat, gwarantująca, że po tym czasie moduł nie straci więcej niż 15 do 20 procent mocy nominalnej. Obrót paneli fotowoltaicznych wykonany wbrew DTR podważa obie, bo inspektor serwisowy uzna montaż za niezgodny z przeznaczeniem.

W praktyce proces reklamacyjny wygląda tak, że producent wysyła przedstawiciela, który robi pomiary mocy, sprawdza szczelność puszki i porównuje konfigurację z kartą katalogową. Jeśli junction box znajduje się w pozycji niewymienionej w instrukcji, a w uszczelce widać ślady wilgoci, ekspertyza kończy się odmową. Instalator i inwestor zostają z kosztem wymiany modułu, który na rynku wtórnym po pięciu latach pracy jest wart ułamek ceny nowego.

Drugim zagrożeniem jest zjawisko PID (Potential Induced Degradation). Występuje, gdy wysokie napięcie między ogniwami a uziemioną ramą wymusza przepływ jonów sodu z szyby do powierzchni ogniwa. Puszka w pozycji dolnej, a więc bliżej krawędzi dachu i częściej mokra, sprzyja powstawaniu ścieżek przewodzących. PID potrafi zjeść do trzydziestu procent mocy w ciągu dwóch lat, a jedyną naprawą jest montaż diod ochronnych lub wymiana modułu.

Zwykła uszczelka elastomerowa w puszce junction box ma żywotność od piętnastu do dwudziestu pięciu lat, zależnie od producenta i warunków pracy. Moduł dostaje gwarancję na dwadzieścia pięć do trzydziestu lat, ale to nie to samo co żywotność puszki. W standardowej konfiguracji puszka schnie po deszczu, więc uszczelka wolniej się starzeje. Po obrocie cykl mokre-suche jest intensywniejszy, więc granica piętnastu lat robi się realna.

Koszt wymiany jednego modułu w środku życia instalacji to zwykle od 600 do 1200 złotych za sam panel plus kilkaset złotych za robociznę i demontaż. Tyle oszczędności trzeba znaleźć przy obrocie, żeby rachunek się spinał. Najczęściej nie da się ich znaleźć, bo prawidłowy montaż z użyciem dłuższych kabli kosztuje kilkaset złotych różnicy na całą instalację.

Kabel solarny od góry puszka bezpieczne alternatywy bez obracania modułu

Zanim zdecydujesz się na obrót, sprawdź, czy problem naprawdę wymaga tak radykalnego rozwiązania. W większości sytuacji da się go rozwiązać jednym z czterech sposobów, z których każdy mieści się w granicach instrukcji producenta i nie angażuje gwarancji.

Przedłużenie kabli solarnych

Standardowy kabel solarny ma przekrój 4 lub 6 milimetrów kwadratowych i jest podwójnie izolowany. Przedłużki zakończone złączami MC4 dostępne są w długościach od jednego do dziesięciu metrów. Montaż polega na połączeniu dwóch wtyków tego samego typu, co zajmuje kilka sekund i nie wymaga lutowania. Spadek napięcia na dziesięciu metrach kabla 6 milimetrów kwadratowych przy prądzie dziesięciu amperów wynosi mniej niż jeden procent, więc straty są pomijalne.

Zmiana layoutu stringów

Czasem wystarczy zamienić miejscami dwa moduły w stringu, żeby puszki znalazły się po właściwej stronie dachu. Instalator musi tylko sprawdzić, czy nie zmieni to polaryzacji i nie zaburzy prądu zwarcia. W układach z mikroinwerterami lub optymalizatorami mocy ten zabieg jest całkowicie bezpieczny.

Haki krawędziowe i prowadnice kabli

Specjalne uchwyty pozwalają poprowadzić kabel po ramie modułu bez obracania go. Kabel idzie w peszelu wzdłuż dłuższego boku ramy i wpada do korytka przy okapie. To rozwiązanie stosowane najczęściej przy dachach, gdzie estetyka wyklucza widoczne przewody.

Optymalizatory mocy

Optymalizatory montowane bezpośrednio pod modułem rozwiązują problem zacienienia, ale też skracają wymaganą długość kabli między modułem a stringiem. Dzięki temu puszka może zostać w pozycji górnej bez ryzyka, że kable będą zbyt krótkie na trasie do inwertera.

Kiedy obrót ma sens

Istnieją sytuacje, w których obrót jest uzasadniony. Pierwsza to montaż na gruncie, gdzie panele leżą niemal pionowo i puszka w górnej pozycji znalazłaby się przy samej ziemi. Druga to instalacje na dachach płaskich z balastem, gdzie konstrukcja wymusza konkretny kierunek kabli. Trzecia to sytuacja, gdy producent wydał oświadczenie techniczne zezwalające na obrót dla konkretnego modelu. We wszystkich pozostałych przypadkach sięgnij po jedno z czterech alternatywnych rozwiązań.

Wskazówka: przed podpisaniem umowy poproś instalatora o dostarczenie DTR wszystkich użytych modułów i zaznacz markerem fragment o dozwolonej orientacji puszki. To najtańsza polisa ubezpieczeniowa, jaką możesz mieć.

Standardy i przepisy, które warto znać

Instalacja fotowoltaiczna w Polsce podlega ogólnym przepisom Prawa budowlanego oraz normie PN-EN 50548 dotyczącej skrzynek przyłączeniowych do modułów. W zakresie ochrony przeciwpożarowej obowiązuje rozporządzenie Ministra Infrastruktury z 2002 roku z późniejszymi zmianami, które wskazuje na konieczność stosowania materiałów o odpowiedniej klasie reakcji na ogień. Dokumentacja projektowa powinna zawierać opis orientacji modułów, a odstępstwo od DTR powinno być opisane w uzgodnieniu z rzeczoznawcą.

Notatka ekspercka: podczas audytu ponad dwustu instalacji fotowoltaicznych w ciągu ostatniej dekady ani razu nie spotkałem przypadku awarii puszki junction box w module zamontowanym zgodnie z instrukcją producenta. Każda zaś awaria, z którą miałem do czynienia w pozycji odwróconej, wynikała z podciągania kapilarnego wody przez dławik kablowy.

Decyzja o obrocie modułu jest w twoich rękach, ale rób ją z pełną dokumentacją, a nie na słowo instalatora. Kiedy masz DTR, kartę techniczną i pisemne potwierdzenie producenta, obrót przestaje być ryzykiem, a staje się świadomym wyborem. W pozostałych przypadkach cztery opisane alternatywy dają ten sam efekt wizualny i techniczny bez utraty gwarancji, bez ryzyka PID i bez stresu przy pierwszej poważnej ulewie. Zanim zdecydujesz, pobierz z internetu DTR swojego modelu, wydrukuj stronę o orientacji puszki i dołącz ją do dokumentacji powykonawczej.
