Prawidłowy montaż paneli fotowoltaicznych krok po kroku

Masz dość rosnących rachunków za prąd i komunikatów o wygaszaniu dotacji na klasyczne instalacje fotowoltaiczne. Jednocześnie wiesz, że jeden panel na balkonie albo w ogrodzie potrafi wyprodukować realne kilowatogodziny rocznie. Kluczem pozostaje prawidłowy montaż paneli fotowoltaicznych w wariancie DIY, bo bez odpowiedniej kolejności działań, kąta nachylenia i zgodności z przepisami nawet najlepszy moduł monokrystaliczny nie zwróci się nigdy.

• Wybór lokalizacji i kąta nachylenia paneli
• Montaż profili, klem i podłączenie do mikroinwertera
• Aspekty prawne i bezpieczeństwo przy montażu paneli PV
• Najczęstsze błędy podczas montażu paneli fotowoltaicznych

Wybór lokalizacji i kąta nachylenia paneli

Lokalizacja decyduje o produkcji bardziej niż marka ogniwa. Moduł monokrystaliczny o mocy 400 W, ustawiony w optimum, generuje rocznie około 420-450 kWh w polskich warunkach nasłonecznienia. Przesunięcie o 30 stopni od południa potrafi obciąć ten wynik o 8-12%, a cień od jednego drzewa w południe potrafi zjeść nawet 25% dziennej krzywej.

Optymalny kąt nachylenia w Polsce waha się od 30 do 40 stopni. To kompromis między letnim słońcem wysoko na niebie a zimowym, nisko operującym nad horyzontem. Na płaskim dachu lub gruncie stosuje się konstrukcje wsporcze z regulacją, na balkonie wystarczy uchwyt balastowy z kątownikiem 35 stopni.

Balustrada balkonowa bywa kusząca, ale przepisy budowlane dopuszczają tam obciążenia do 80-120 kg/m². Panel z ramą waży 20-22 kg, a z uchwytem i mikroinwerterem zestaw przekracza 25 kg. Warto więc najpierw sprawdzić nośność płyty balkonowej, zwłaszcza w starszych budynkach z wielkiej płyty.

Kierunki świata i ich realny wpływ

Południe to ideał, ale nie dogma. Wschód i zachód dają 80-85% produkcji w skali roku, przy czym wschód lepiej pracuje rano, a zachód łapie popołudniowe słońce. Dla instalacji wpiętej bezpośrednio w gniazdko, gdzie każdy kilowat trafia od razu do lodówki czy pralki, kierunek wschodni potrafi dać więcej oszczędności niż teoretycznie lepszy, ale częściowo marnowany południowy.

Kierunek północny odpada w naszej szerokości geograficznej. Moduły ustawione na północ produkują poniżej 50% nominalnej mocy, a w miesiącach zimowych niemal nic. Taki montaż nie ma sensu ekonomicznego nawet przy darmowym sprzęcie.

Kąt nachylenia a pora roku

Im bardziej stromy dach, tym lepiej zimą, gdy słońce stoi nisko. Im bardziej płaski, tym więcej energii latem. Nachylenie 35 stopni to bezpieczny środek, który wypada korzystnie przez cały rok. Jeśli montaż dopuszcza regulację, warto ustawić panel na 25 stopni w czerwcu i 50 stopni w grudniu, ale dla pojedynczego modułu to gra niewarta świeczki.

Przy wyborze miejsca trzeba też uwzględnić zacienienie sezonowe. Drzewo liściaste latem zasłania połowę nieba, a zimą przepuszcza 80% światła. Moduł pod takim drzewem straci latem więcej niż zyska zimą, dlatego bezpieczniejsza jest odległość równa co najmniej podwójnej wysokości drzewa od krawędzi panelu.

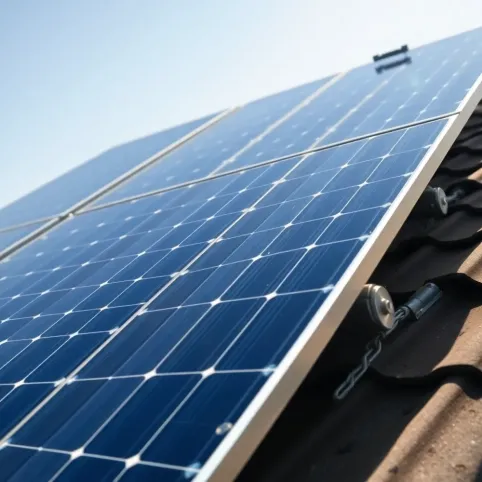

Montaż profili, klem i podłączenie do mikroinwertera

Profile aluminiowe stanowią kręgosłup każdej konstrukcji nośnej. Najczęściej spotyka się profile 40x40 mm lub 30x40 mm z rowkiem teowym, do którego wsuwa się klemy środkowe i końcowe. Wybór grubości ścianki profilu zależy od rozstawu podpór i strefy wiatrowej wg PN-EN 1991-1-4.

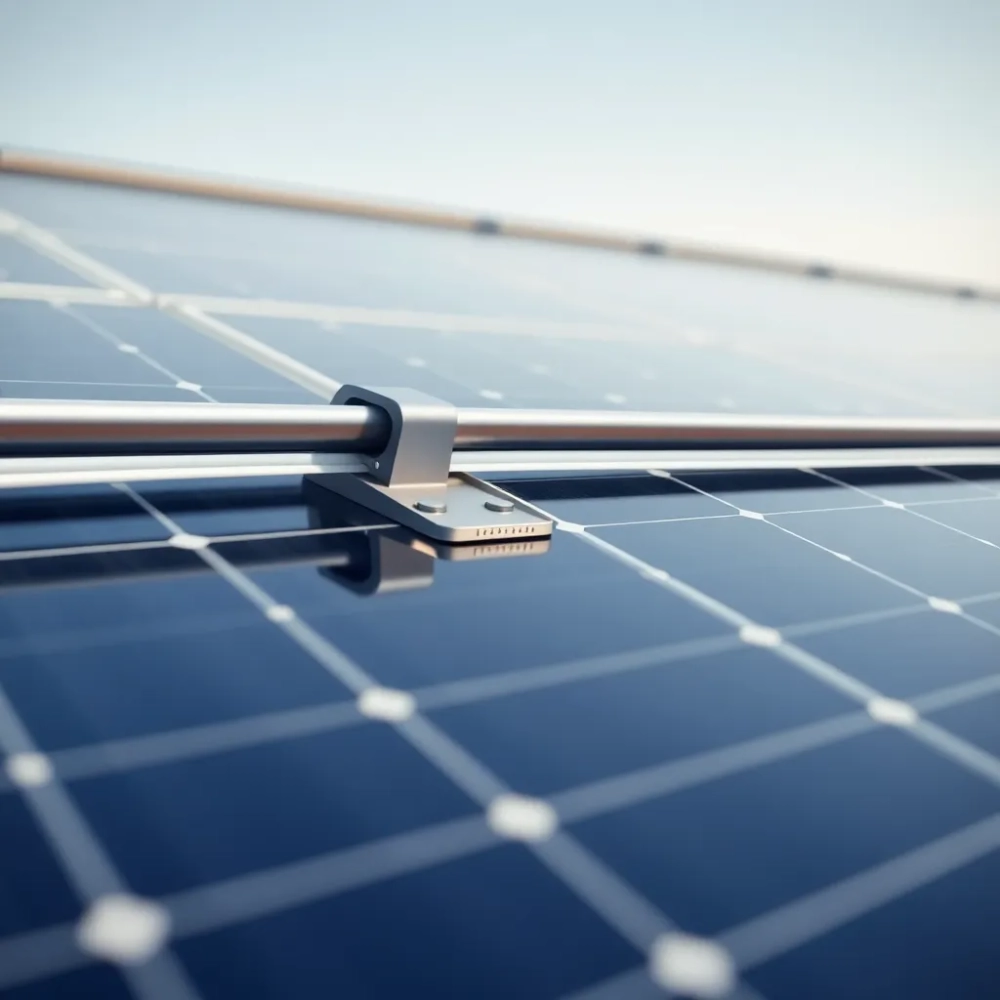

Klemy to nie ozdoba, lecz element przenoszący siły ssania wiatru, które na narożnikach dachu potrafią sięgać 1200 N/m². Klemy końcowe mocują panel na krawędzi, środkowe łączą dwa sąsiednie moduły. Moment dokręcenia śruby klemy wynosi zwykle 18-22 Nm, co odpowiada wyczuwalnemu oporowi przy kluczu dynamometrycznym.

Kolejność działań przy montażu mechanicznym

Najpierw mocuje się wsporniki dachowe lub kotwy do ściany, potem profile, na końcu panele. Odwrócenie tej kolejności utrudnia precyzyjne ustawienie kąta i prowadzi do naprężeń w ramie modułu. Każdy etap wymaga poziomicy i miary, bo milimetr na początku przekłada się na centymetry na końcu.

Podłączenie elektryczne zaczyna się od złącza MC4 na wyjściu panelu. Wtyk męski wchodzi do gniazda żeńskiego z delikatnym kliknięciem, a uszczelka gumowa chroni przed wilgocią. Drugi koniec kabla solarnego 2x4 mm² wchodzi do mikroinwertera, który zamienia prąd stały na przemienny 230 V synchronizowany z siecią.

Mikroinwerter o mocy 1500 W, taki jak popularny model z tej półki cenowej, montuje się bezpośrednio pod panelem na wsporniku lub na ścianie. Jego obudowa osiąga 70°C w pełnym słońcu, dlatego wymaga cienia lub swobodnego przepływu powietrza od spodu.

Okablowanie AC i podpięcie do instalacji domowej

Wyjście mikroinwertera to zwykły kabel trójżyłowy 3x2,5 mm² zakończony wtyczką Schuko albo przewodem do rozdzielnicy. Wpięcie do gniazdka to rozwiązanie tymczasowe, do 800 W mocy zainstalowanej, zgodnie z obowiązującymi przepisami. Przy większej mocy lub podłączeniu na stałe konieczny jest osobny obwód z wyłącznikiem nadprądowym i różnicowoprądowym 30 mA.

Przewód AC prowadzi się w osłonie odpornej na UV, najlepiej w korytce kablowej lub rurze ochronnej peszel. Przejście przez ścianę wymaga przepustu, który uszczelnia się pianką montażową. Na końcu obwodu montuje się oznakowanie zgodne z normą PN-HD 60364-7-712, by w razie prac na sieci elektryk wiedział, że za rozdzielnicą czeka źródło napięcia.

Konfiguracja modułu WiFi i monitoringu

Mikroinwerter wysyła dane do chmury przez wbudowane WiFi 2,4 GHz. Konfiguracja trwa około pięciu minut: w aplikacji producenta wybiera się sieć domową, wpisuje hasło, a urządzenie loguje się do serwera. Po kilku godzinach na wykresie pojawia się pierwsza krzywa produkcji w watach i kilowatogodzinach.

Bez monitoringu nie da się ocenić, czy montaż przynosi zakładane efekty. Spadek produkcji o 15% względem sąsiedniej instalacji to sygnał zabrudzenia modułu, zacienienia albo usterki. Roczna produkcja jednego panelu 400 W w Polsce waha się od 380 do 460 kWh w zależności od lokalizacji i ustawienia, co stanowi punkt odniesienia dla każdej instalacji.

Aspekty prawne i bezpieczeństwo przy montażu paneli PV

Mikroinstalacja o mocy do 800 W nie wymaga pozwolenia na budowę ani zgłoszenia robót budowlanych. Wystarczy ją zgłosić do operatora sieci dystrybucyjnej, który ma 30 dni na wpięcie do ewidencji. Brak tego kroku grozi karą za nielegalne wytwarzanie energii i utrudnia ewentualne rozliczenie nadwyżek.

Przy mocy od 800 W do 50 kW obowiązuje pełne zgłoszenie przyłączeniowe z projektem instalacji i umową z OSD. W praktyce domowej oznacza to konieczność współpracy z certyfikowanym instalatorem posiadającym uprawnienia SEP. Samodzielne podpięcie takiej mocy do rozdzielnicy bez uprawnień to nie tylko ryzyko porażenia, ale też odpowiedzialność karna za szkody.

Praca na wysokości powyżej 2 metrów wymaga zabezpieczenia w postaci uprzęży lub rusztowania. Upadek z balkonu pierwszego piętra na beton to najczęstsza przyczyna poważnych urazów przy amatorskim montażu PV.

Dotykanie złączy MC4 podczas pracy panelu grozi porażeniem napięciem 30-50 V DC, które przy wilgotnej skórze potrafi wywołać trwały skurcz mięśni. Odłączanie wtyków w pełnym słońcu to błąd, który kosztował życie kilku instalatorów.

Uprawnienia SEP i odpowiedzialność

Uprawnienia SEP grupy 1 (eksploatacja) pozwalają na samodzielne podłączanie instalacji do 1 kV. Bez nich formalnie nie wolno wykonywać prac przyłączeniowych, choć prawo nie zabrania posiadania mikroinstalacji. W razie wypadku ubezpieczyciel odmówi wypłaty, jeśli montaż wykonała osoba bez kwalifikacji.

Przepisy przeciwpożarowe nakładają obowiązek oznakowania rozdzielnicy znakiem ostrzegawczym i umieszczenia na zewnątrz budynku informacji o obecności źródła energii. Straż pożarna musi wiedzieć, że w budynku jest napięcie nawet po odcięciu sieci, bo panel pod światłem dalej produkuje prąd.

Bezpieczeństwo mechaniczne

Obciążenie śniegiem w trzeciej strefie wiatrowej wg PN-EN 1991-1-3 sięga 120 kg/m². Panel o wymiarach 170x100 cm ma powierzchnię 1,7 m², więc konstrukcja musi przenieść ponad 200 kg masy śniegu. Śruby kotwiące do dachu wkręca się w krokiew, nigdy w samo poszycie, bo to pierwsze miejsce, które oderwie się pod naporem.

Na balkonie lepsze są systemy balastowe, czyli profile obciążone bloczkami betonowymi o masie 25-40 kg każdy. Wiercenie w elewacji bloku z wielkiej płyty narusza warstwę izolacji i otwiera drogę wilgoci, dlatego większość spółdzielni mieszkaniowych zabrania takich prac bez zgody administracji.

Najczęstsze błędy podczas montażu paneli fotowoltaicznych

Najczęstszy błąd to niedokręcenie klem. Poluzowana klemy środkowa w pierwszym mocnym wietrze zaczyna wibrować, poluzowuje sąsiedni panel, a w ciągu dwóch tygodni cała sekcja wylatuje z ramy. Moment dokręcenia 18-22 Nm to nie sugestia, lecz wymóg producenta modułu.

Drugi błąd to podłączenie mikroinwertera do gniazdka bez sprawdzenia fazy. Mikroinwertery współpracują z konkretną fazą sieci i muszą być zsynchronizowane z częstotliwością 50 Hz. W starszych instalacjach z odwróconą polaryzacją L i N moduł albo nie ruszy, albo zacznie wyrzucać błędy w logach.

Błędy w okablowaniu

Użycie kabla solarnego o przekroju 2,5 mm² zamiast 4 mm² na odcinku dłuższym niż 10 m powoduje spadki napięcia powyżej 3%, co przekłada się na realną stratę mocy. Kabel 4 mm² kosztuje niewiele więcej, a ratuje wydajność przy dłuższych trasach prowadzenia przewodu.

Brak zabezpieczenia różnicowoprądowego 30 mA typu A w obwodzie, do którego wpinasz mikroinwerter, to klasyk amatorskiego montażu. Bez tego zabezpieczenia w razie uszkodzenia izolacji prąd upływu płynie przez ciebie do ziemi, a wyłącznik nadprądowy reaguje za późno, by uratować życie.

Błędy w konfiguracji

Wiele osób pomija aktualizację firmware mikroinwertera po pierwszym uruchomieniu. Nowsze wersje oprogramowania poprawiają algorytmy MPPT, czyli śledzenia punktu maksymalnej mocy, co potrafi dołożyć 3-5% rocznej produkcji. Aktualizacja trwa kwadrans, a zwraca się wielokrotnie.

Podanie błędnego adresu sieci WiFi w aplikacji konfiguracyjnej skutkuje brakiem danych w chmurze, co prowadzi do fałszywego wniosku, że instalacja nie działa. W rzeczywistości moduł produkuje prąd i wpuszcza go do sieci, ale bez monitoringu właściciel nie ma pojęcia o faktycznej produkcji.

Tabela porównawcza: zestaw DIY vs instalacja firmowa

Zwrot inwestycji zestawu DIY wypada lepiej niż dużej instalacji, bo nie obejmują go koszty projektu, nadzoru i marży wykonawcy. Jednocześnie zakres mocy ogranicza produkcję do ułamka zapotrzebowania przeciętnego gospodarstwa domowego wynoszącego 3 500-4 500 kWh rocznie.

Troubleshooting: co może nie działać

Brak produkcji przy pełnym słońcu oznacza najczęściej brak synchronizacji z siecią. Mikroinwerter potrzebuje stabilnego napięcia 230 V i częstotliwości 49,5-50,5 Hz. Gdy sieć ma skoki napięcia lub częstotliwości, moduł odcina się automatycznie i czeka na stabilizację, co trwa od kilku minut do godziny.

Produkcja niższa od deklarowanej o 20% lub więcej wskazuje na zacienienie, zabrudzenie modułu lub degradację ogniw. Czyszczenie panelu raz w roku miękką szczotką i wodą bez detergentów potrafi przywrócić 5-8% mocy. Ptasie odchody tworzą cień punktowy, który wyłącza cały string modułu monokrystalicznego.

Migająca dioda statusu na mikroinwerterze to kod błędu, który odczytuje się z instrukcji producenta. Najczęstsze kody oznaczają: brak napięcia sieci, błąd uziemienia, przegrzanie, awarię czujnika prądu. Każdy z nich ma przypisaną procedurę diagnostyczną w aplikacji monitorującej.

Przed pierwszym uruchomieniem wykonaj pięć kroków weryfikacyjnych: sprawdź napięcie na wyjściu panelu miernikiem DC, oceń wizualnie zacięcie MC4, zmierz napięcie AC na wyjściu mikroinwertera, potwierdź pulsowanie diody statusu, zsynchronizuj moduł z aplikacją przez WiFi.

Montaż paneli fotowoltaicznych w wariancie DIY wymaga precyzji, znajomości przepisów i szacunku do prądu elektrycznego. Pojedynczy panel z mikroinwerterem o mocy 400-1500 W to najprostsza droga do obniżenia rachunków bez czekania na decyzje urzędników i dotacje, które z roku na rok obejmują coraz mniejszą część rynku.

Źródła: PN-EN 1991-1-4 (obciążenie wiatrem), PN-EN 1991-1-3 (obciążenie śniegiem), PN-HD 60364-7-712 (instalacje fotowoltaiczne), ustawa Prawo budowlane (Dz.U. 1994 nr 89 poz. 414 z późn. zm.), rozporządzenie Ministra Energii w sprawie mikroinstalacji. Adresy stron: pkn.pl, isap.sejm.gov.pl, gov.pl/web/energia.
