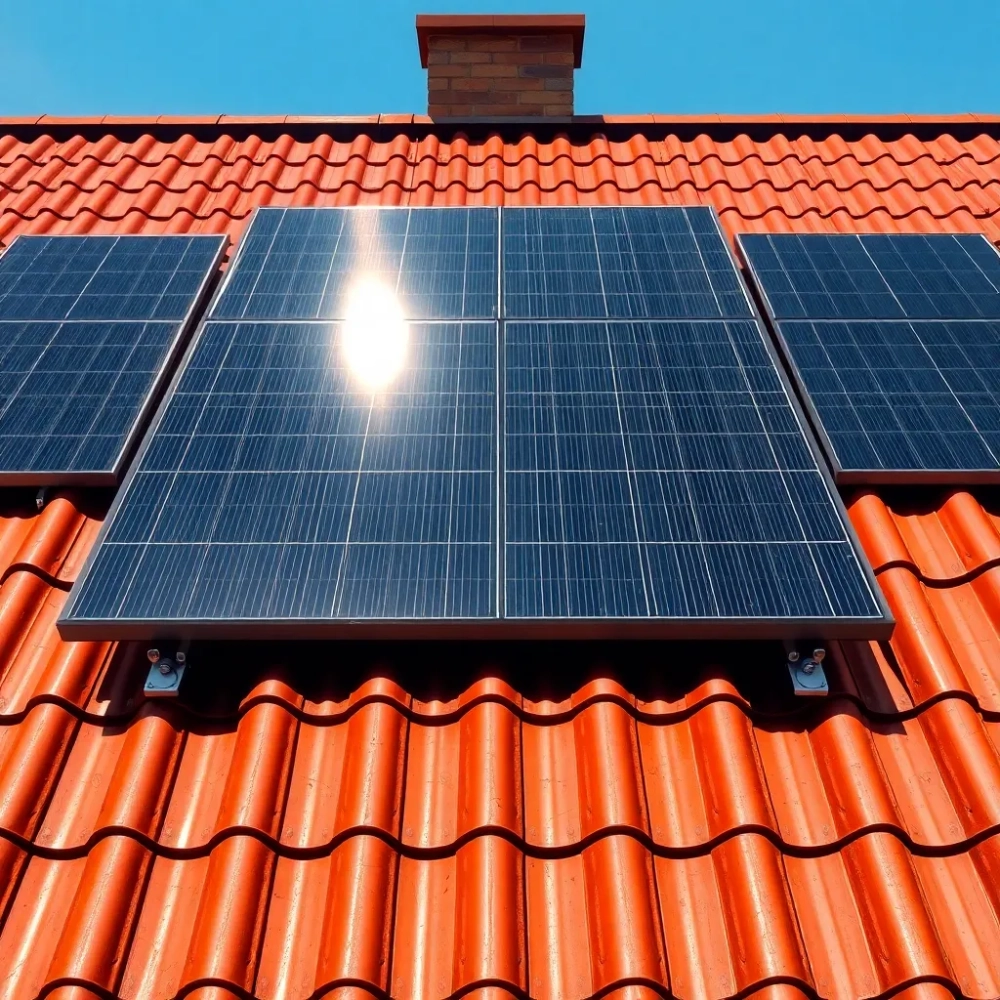

Montaż paneli fotowoltaicznych na blachodachówce bez przecieków

Blachodachówka jest śliska, cienka i nie toleruje błędów przy wkręcaniu. Każde przewiercenie bez uszczelnienia kończy się rdzawą plamą na krokwi, a w skrajnych przypadkach zalaniem ocieplenia. Montaż paneli fotowoltaicznych na blachodachówce to nie ta sama robota co mocowanie na blachy trapezowej czy dachówce ceramicznej. Wymaga zrozumienia, dlaczego śruba dwugwintowa działa jak korek w beczce, dlaczego moment dokręcenia 18 Nm robi różnicę między szczelnością a wgnieceniem blachy, i dlaczego detekcja krokwi decyduje o tym, czy instalacja przetrwa pierwszą wichurę. Całość dla typowej mikroinstalacji 6,5 kWp zajmuje ekipie dwa dni, a samodzielnemu wykonawcy trzy do czterech z pełną asekuracją i pomocnikiem na dachu. Poziom trudności oceniam na cztery z pięciu. Koszt samych materiałów (bez paneli i inwertera) to około 4500-6500 zł za kompletny system montażowy, śruby, szyny i kable solarne.

• Jak zaplanować montaż fotowoltaiki na blachodachówce
• Konstrukcja montażowa pod panele na blasze warianty i obciążenia
• Montaż krok po kroku przebieg prac na dachu
• Bezpieczeństwo elektryczne i procedura przyłączenia
• Błędy przy montażu fotowoltaiki na blachodachówce i jak ich uniknąć

Jak zaplanować montaż fotowoltaiki na blachodachówce

Pierwszy etap to nie wiercenie, tylko papier i linijka. Na dachu o powierzchni 40 m² pracuje grawitacja, wiatr i śnieg, a pominięcie obliczeń oznacza albo przeciążenie konstrukcji, albo dach zryty dziurami w złych miejscach. Źle rozmieszczone panele potrafią też rzucać cień na siebie nawzajem, obniżając uzysk całego łańcucha o 15-20%.

Zanim kupisz pierwszą śrubę, zrób trzy rzeczy: zmierz kąt nachylenia połaci, ustal kierunki świata i znajdź krokwie. Kąt 30-40° to ideał dla Polski. Nachylenie 22° wciąż daje przyzwoity uzysk, ale wymaga dokładniejszego doboru odstępu między rzędami paneli, bo zimowe słońce operuje nisko. Nachylenie powyżej 45° radykalnie zwiększa siły ssące wiatru i wymaga mocniejszej kotwy w każdym punkcie.

Krokwie pod blachodachówką bywają ukryte pod warstwą folii, wełny i deskowania. Trzy metody detekcji sprawdzają się w praktyce: magnes neodymowy (reaguje na wkręty farmerskie), wykrywacz profili (dokładny, ale kosztowny) oraz stukanie gumowym młotkiem i nasłuchiwanie głuchego echa nad drewnem. Każda z nich działa, żadna nie jest niezawodna, dlatego wykonawcy łączą dwie pierwsze i weryfikują wstępne wyniki wierceniem próbnym o średnicy 2 mm.

Co kupić na każdy 1 kW mocy instalacji

• 4-5 sztuk śruby dwugwintowej M10 ze stali nierdzewnej A2 z uszczelką EPDM
• 2,5 metra szyny aluminiowej profil C 40/40 mm
• 2 komplety klem końcowych i środkowych
• 3 metry kabla solarnego 6 mm² w podwójnej izolacji
• 1 sztuka peszel odpornego na UV do przejścia przez dach

Obciążenie dachu rośnie proporcjonalnie do liczby paneli. System z 20 panelami o wymiarach 1722×1134 mm waży około 380 kg bez wsporników, ze wspornikami i szynami nawet 480 kg. Na dachu o powierzchni 50 m² daje to jednostkowe obciążenie rzędu 9,6 kg/m². Polskie normy (Eurokod 1, PN-EN 1991-1-3) dopuszczają dla dachów stromych 100-120 kg/m², więc zapas jest. Liczy się jednak rozkład sił, nie średnia. Pięć metrów kwadratowych paneli skupionych w jednym rogu obciąża krokiew inaczej niż ta sama masa rozłożona na czterech rzędach.

Śruby dwugwintowe do blachodachówki dobór i uszczelnienie

Śruba dwugwintowa to serce mocowania. Składa się z gwintu górnego (metrycznego M10 lub M12) i gwintu dolnego (drewnianego lub do profili stalowych), połączonych sześciokątnym trzpieniem. Pod główką siedzi podkładka stalowa i uszczelka EPDM, które razem tworzą barierę dla wody. Bez tej uszczelki woda kapie prosto na folię paroprzepuszczalną i dalej na krokiew.

Długość śruby dobiera się do sumy: grubość szyny + wysokość klemy + grubość podkładki + 60-70 mm na wkręcenie w krokiew. Dla krokwi o przekroju 60×160 mm i szyny 40 mm wychodzi śruba 150 mm. Montaż na blachodachówce wymaga przy tym wiertła o średnicy 10,5 mm (luz termiczny dla stali) oraz wiertła pilotującego 6 mm dla samego gwintu drewnianego. Bez wiertła pilotującego drewno krokwi pęka przy krawędzi.

Uszczelnienie to nie tylko podkładka EPDM z zestawu. Profesjonaliści nakładają dodatkową warstwę uszczelniacza dekarskiego na bazie butylu (trwale plastyczny, odporny na UV) lub poliuretanu (twardszy, ale trwalszy mechanicznie). Butyl sprawdza się na połaciach o małym nachyleniu, poliuretan tam, gdzie śruba jest narażona na naprężenia termiczne. Każdą śrubę dokręca się kluczem dynamometrycznym z momentem 18-22 Nm. Powyżej 25 Nm podkładka EPDM się zgniata i traci sprężystość, poniżej 15 Nm zostaje luz, który po roku zaowocuje skrzypieniem i przeciekiem.

Dlaczego zwykłe wkręty farmerskie nie wystarczą

Wkręt farmerski ma podkładkę gumową, ale gwint zbyt płytki na 30 mm blachy. Pod obciążeniem panelu taki wkręt wysuwa się z drewna o 2-3 mm w ciągu dwóch sezonów, bo drewno krokwi poddaje się cyklicznemu wciskaniu i cofaniu. Śruba dwugwintowa rozkłada to samo obciążenie na dwa niezależne punkty: gwint górny trzyma szynę, gwint dolny kotwi się w krokwi na głębokość 60 mm. Żaden z nich nie musi dźwigać całości sam.

Konstrukcja montażowa pod panele na blasze warianty i obciążenia

Trzy systemy dominują na polskim rynku: profile aluminiowe na śrubach dwugwintowych, systemy kotwienia klejowego oraz rozwiązania hybrydowe. Aluminium 6005 T6 to branżowy standard, bo jest lekkie, odporne na korozję i ma przewodność cieplną dostosowaną do rozszerzalności ramy panelu. Stal ocynkowana ogniowo wchodzi w grę tylko przy dużych instalacjach naziemnych, na dachu jej waga staje się problemem.

Kształt szyny determinuje łatwość poziomowania. Profil C z jedną szczeliną pozwala na regulację pozycji klemy wzdłuż osi panelu, profil H wymaga precyzyjnego rozmierzenia od razu. Na dachach krytych blachodachówką rekomendowany jest profil C, bo łuki montażowe krokwi potrafią wynosić nawet 5-8 cm na przestrzeni czterech metrów. Bez regulacji klemy lądują w miejscach, gdzie paneli po prostu nie da się zamontować.

System balastowy wygląda kusząco, bo nie wymaga wiercenia w dachu. Ciężar płyt betonowych trzyma panele na połaci, więc przecieki teoretycznie nie występują. Problem zaczyna się przy nachyleniu powyżej 15° i na dachach o nośności poniżej 150 kg/m². Na starszych budynkach z więźbą krokwiową 50×140 mm balast po prostu przeciąża konstrukcję. Zdarza się, że montażyści stawiają 18-20 obciążników po 25 kg na instalację 6 kWp, co daje łączną masę 450-500 kg dodatkowego balastu. Nie każda więźba to wytrzyma.

Kotwienie klejowe stosuje się na blachodachówce panelowej, gdzie blacha ma poniżej 0,5 mm grubości. Żywica epoksydowa lub hybrydowa łączy wtedy szynę z blachą przez perforowaną płytkę adaptera, bez naruszenia profilu panelu. Wymaga to jednak temperatury aplikacji powyżej 10°C i czasu wiązania minimum 24 godziny przed obciążeniem. Na dachu pokrytym latem pod palącym słońcem wiatr potrafi poruszać świeżo przyklejonym elementem, dlatego klejone konstrukcje montuje się zwykle wczesnym rankiem.

Kiedy NIE montować samodzielnie

Nachylenie powyżej 35° bez rusztowania oznacza realne ryzyko upadku. Brak uprawnień SEP do 1 kV wyklucza legalne podłączenie inwertera do rozdzielni, nawet jeśli fizycznie dasz radę to zrobić. Brak dostępu do dachu z drabiny stabilnej powyżej 5 metrów też dyskwalifikuje, bo praca na dachu z drabiny przystawnej to pierwszy krok do urazu. W każdym z tych przypadków bezpieczniej i taniej wynająć ekipę z doświadczeniem.

Montaż krok po kroku przebieg prac na dachu

Kolejność działań wynika z fizyki, nie z logistyki. Zaczyna się od wytyczenia poziomu, nie od wiercenia. Niwelator laserowy z wiązką zieloną (lepiej widoczną w słońcu) ustawia się na statywie na krawędzi dachu i mierzy różnicę wysokości wzdłuż przyszłej linii szyn. Wąż wodny jest tańszy, ale wymaga dwóch osób i nie pokazuje punktów pośrednich, co na profilowanej blachodachówce generuje błędy do 20 mm.

Wytyczanie i nawiercanie

Po wytyczeniu przychodzi czas na wiercenie. Wiertło 10,5 mm przechodzi przez blachę powoli, na najniższym biegu wiertarki z regulacją obrotów. Wysoka prędkość skrawania rozgrzewa blachę, przylepia wiertło i zniekształca krawędź otworu, co potem utrudnia ułożenie uszczelki EPDM. Po przebiciu blachy wiertło pilotujące 6 mm wchodzi w krokiew na głębokość 70 mm. Wióry drewniane wypadające z otworu to dobry znak, oznaczają suchą, zdrową krokiew.

Montaż szyny i pierwszej klemy

Śrubę dwugwintową wkręca się ręcznie do oporu, potem kluczem dynamometrycznym z momentem 20 Nm. Moment niższy zostawia luz, moment wyższy deformuje podkładkę. Na szynie montuje się klemy końcowe na skrajnych panelach i klemy środkowe między sąsiednimi. Klemy środkowe dociskają dwa panele jednocześnie, więc wymagają idealnego ustawienia sąsiednich krawędzi, tolerancja wynosi 2 mm.

Kolejność montażu paneli ma znaczenie dla bezpieczeństwa. Zaczyna się od skrajnego dolnego panela, potem kolejne w górę i w bok. Taki kierunek eliminuje sytuację, w której panel trzeba nasuwać na już zamontowaną klemę środkową. Każdy panel rygle się (łączy z szyną) przed puszczeniem, co chroni przed zsunięciem przy podmuchu wiatru. Wiatr halny na południowej połaci potrafi w ciągu sekundy zamienić poluzowany panel w żagiel o sile kilkuset kilogramów.

Prowadzenie kabli solarnych

Kabel solarny 6 mm² (podwójna izolacja, odporny na UV) prowadzi się w peszelu elastycznym. Promień gięcia nie mniejszy niż pięciokrotność średnicy zewnętrznej peszla, czyli dla standardowej rurki 25 mm minimum 12,5 cm. Peszel mocuje się do szyny opaskami zaciskowymi co 40 cm. Wejście do budynku przez przepust dachowy z PVC wymaga dodatkowego uszczelnienia masą bitumiczną od strony poddasza. Przejście przez membranę dachową wykonuje się w miejscu, które nie jest narażone na spływ wody, zwykle 30-40 cm powyżej rynny koszowej.

Bezpieczeństwo elektryczne i procedura przyłączenia

Instalacja fotowoltaiczna produkuje napięcie stałe 30-50 V już przy pierwszym słonecznym dniu montażu, jeszcze przed podłączeniem inwertera. Panele nie mają wyłącznika głównego, więc każdy kontakt z zaciskami przy złączce MC4 to ryzyko łuku elektrycznego. Nie zabija, ale potrafi poważnie poparzyć dłonie i stopić narzędzia. Zasada numer jeden: nie dotykać odsłoniętych końcówek w ciągu dnia, pracę na kablu DC planować nocą lub po zakryciu paneli nieprzepuszczalną folią.

Uziemienie instalacji to nie opcja. Każda rama panelu łączy się przewodem LGY 6 mm² z szyną wyrównawczą, szyna z zaciskiem PE inwertera, inwerter z rozdzielnią budynku. Przekrój 6 mm² wynika z normy PN-HD 60364 dla instalacji narażonych na wyładowania atmosferyczne, w praktyce w zupełności wystarcza dla mikroinstalacji do 10 kWp. Dla większych mocy wymagany jest przekrój 10 lub 16 mm². Połaczenie szyny wyrównawczej z uziomem fundamentowym wykonuje elektryk z uprawnieniami SEP, samodzielne podłączenie do rozdzielni grozi utratą gwarancji na inwerter i odmową przyłączenia przez zakład energetyczny.

Zabezpieczenia obowiązkowe

• Ogranicznik przepięć DC typu 2 (klasa C) po stronie paneli
• Rozłącznik DC obciążeniowy o napięciu co najmniej 1000 V
• Wyłącznik nadprądowy AC po stronie inwertera
• Zabezpieczenie przeciwprzeciążeniowe różnicowoprądowe 30 mA

Procedura przyłączenia do sieci zaczyna się od zgłoszenia do operatora systemu dystrybucyjnego (OSD) na formularzu dostępnym na stronie. Do zgłoszenia dołącza się schemat instalacji, dane inwertera (certyfikat zgodności z PN-EN 50549), protokół z pomiarów elektrycznych oraz zgłoszenie mikroinstalacji do operatora. Procedura trwa 30 dni roboczych od złożenia kompletnego wniosku, w praktyce 2-3 miesiące z uwagi na kolejki. Bez tego zgłoszenia instalacja może pracować wyspowo, ale oddawanie energii do sieci grozi karą finansową.

Samodzielny montaż unieważnia gwarancję producenta paneli w przypadku uszkodzenia mechanicznego ramy lub szkła. Gwarancja na spadek mocy (85% po 25 latach) obowiązuje niezależnie od tego, kto montował, pod warunkiem że instalacja nie przekracza parametrów z karty katalogowej. Ubezpieczenie budynku od gradu i wichury też może nie pokryć szkody, jeśli instalacja została zamontowana bez projektu budowlanego i odbioru przez kierownika budowy. To nie teoria, to standardowa klauzula w polisach większości towarzystw.

Błędy przy montażu fotowoltaiki na blachodachówce i jak ich uniknąć

Pięć błędów powtarza się na dziewięciu dachach z dziesięciu widzianych przez inspektorów OSD w ciągu ostatnich dwóch lat. Pierwszy to wiercenie bez detekcji krokwi i trafianie w pustkę między nimi. Śruba dwugwintowa wchodzi wtedy w folię paroizolacyjną, nie trzyma paneli, przy pierwszej wichurze szyna odchodzi od dachu razem z całą sekcją. Koszt naprawy obejmuje wymianę folii, ponowne uszczelnienie i ponowny montaż. Łatwiej użyć wykrywacza.

Drugi błąd to pominięcie podkładek EPDM. Monter wkręca śrubę bezpośrednio przez szynę w blachę. Po roku blacha rdzewieje w miejscu styku, po dwóch latach woda kapie do środka. Trzeci błąd, to zbyt mocne dokręcenie. Śruba ściągnięta z momentem 30 Nm zgniata podkładkę i deformuje blachę dookoła otworu. Po sezonie zimowym podkładka traci sprężystość i przepuszcza wodę.

Czwarty błąd to brak dylatacji termicznej szyn. Aluminium rozszerza się o 1,2 mm na metr bieżący przy różnicy temperatur 50°C. Szyna o długości 8 metrów bez przerwy dylatacyjnej wypycha śruby z krokwi w ciągu dwóch sezonów. Piąty błąd to prowadzenie kabli bez peszla i mocowania. Kabel leżący luzem na dachu jest wystawiony na UV i uszkodzenia mechaniczne. Po trzech latach izolacja pęka, łuk elektryczny, pożar.

Konserwacja instalacji na blachodachówce

Raz na pół roku warto wyczyścić panele z kurzu i pyłków, najlepiej miękką szczotką z wodą destylowaną bez detergentów. Twarde ściereczki rysują szkło, a środki chemiczne niszczą antyrefleksyjną powłokę. Raz na rok sprawdza się moment dokręcenia śrub kluczem dynamometrycznym, ponieważ cykle termiczne powodują naturalną utratę siły docisku. Raz na dwa lata zleca się przegląd elektryczny z pomiarem rezystancji izolacji i prądem upływu, co pozwala wykryć degradację kabli lub uszkodzone złączki MC4, zanim dojdzie do poważnej awarii.

Specyfika montażu paneli fotowoltaicznych na blachodachówce polega na zrozumieniu, że każde przebicie pokrycia dachowego to potencjalny wyciek za pięć lat. Jakość uszczelnienia decyduje o trwałości całej konstrukcji bardziej niż marka panelu czy moc inwertera. Jeśli planujesz samodzielną instalację, zacznij od projektu, zgłoszenia do operatora sieci dystrybucyjnej i wykrywacza krokwi w kieszeni. Kalkulator nasłonecznienia i produkcji rocznej dla konkretnej połaci znajdziesz w zakładce z narzędziami na tej stronie, wystarczy wpisać adres i kąt nachylenia dachu.

Źródła danych i normy: PN-EN 61215-1:2017 (moduły fotowoltaiczne), PN-EN 1991-1-3 (obciążenie śniegiem), PN-HD 60364 (instalacje elektryczne niskiego napięcia), PN-EN 50549-1:2019 (przyłączanie mikroinstalacji), Eurokod 1 i Eurokod 9 (konstrukcje aluminiowe). Procedury operatorów sieci dystrybucyjnej: Tauron, PGE, Enea, Energa. Certyfikaty elementów montażowych: TÜV Rheinland, Kiwa Cermet. Strona: pvsyst.com (symulacja uzysków).
