Montaż paneli fotowoltaicznych na dachówce ceramicznej bez pęknięć

Wiercenie w dachówce ceramicznej bez przygotowania to najkrótsza droga do pęknięcia i przecieku na poddaszu. Montaż paneli fotowoltaicznych na dachówce ceramicznej wymaga zrozumienia trzech rzeczy: geometrii konkretnego modelu dachówki, obciążeń wiatrowych działających na hak oraz tego, czy dana dachówka w ogóle wytrzyma ingerencję szlifierką. Poniższy tekst to rozwinięcie doświadczeń z kilkuset realizacji, w których liczyły się milimetry tolerancji i właściwy dobór uchwytu, a nie uniwersalne schematy z katalogu.

• Uchwyty i haki do fotowoltaiki na dachówce karpiówce, marsylce i holenderce
• Szlifowanie dachówki pod panele fotowoltaiczne metodą Bosch
• Koszt i kolejność montażu paneli PV na dachu ceramicznym

Uchwyty i haki do fotowoltaiki na dachówce karpiówce, marsylce i holenderce

Dachówka ceramiczna nie jest jednorodnym materiałem. Karpiówka, czyli klasyczna dachówka zakładkowa o płaskim profilu, zachowuje się inaczej niż falista marsylka czy esówka zwana holenderką. Różnica leży w grubości ścianki, twardości szkliwa oraz głębokości fali, a wszystkie te parametry decydują o tym, jaki hak da się pod nią wsunąć bez szlifowania.

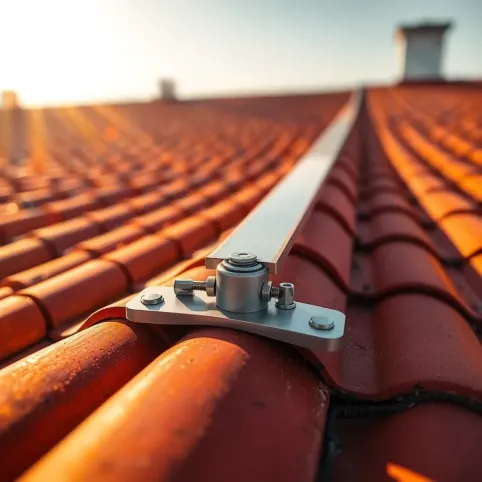

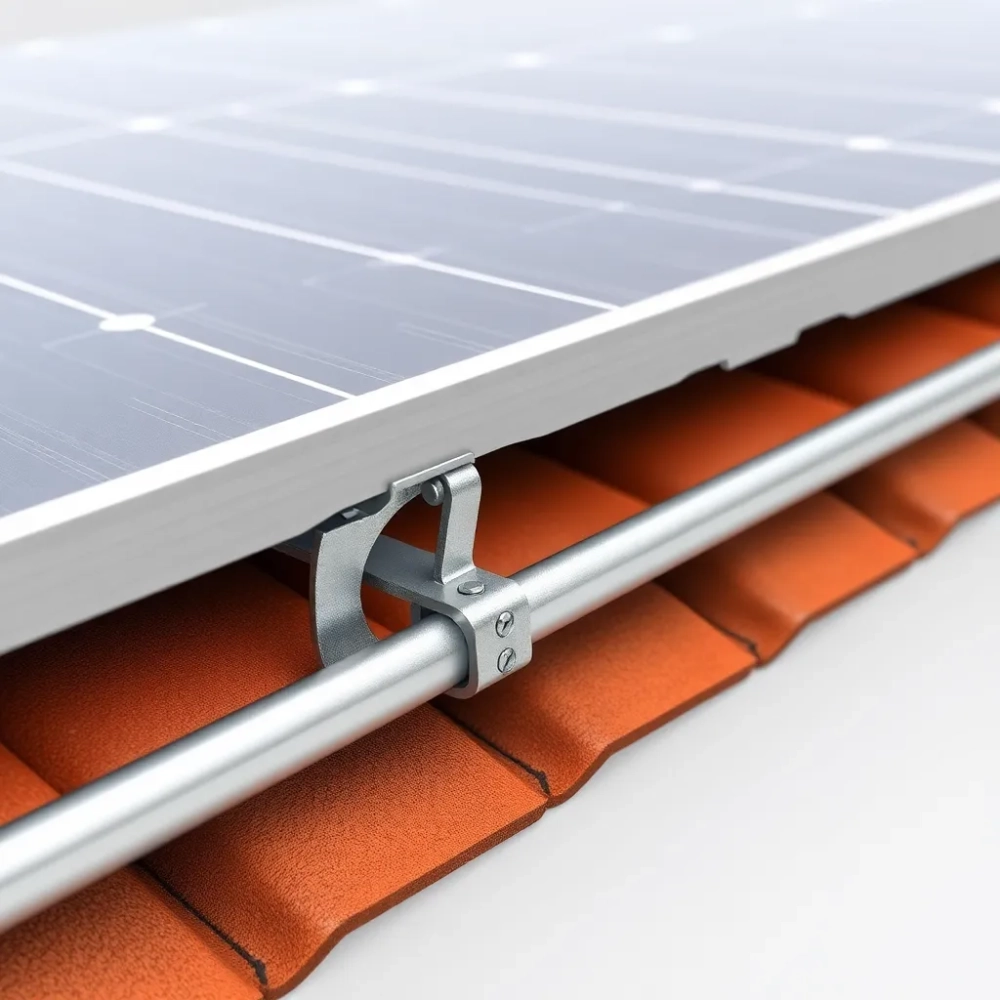

Przy karpiówce płaskiej najlepiej sprawdza się hak typu Rapid z regulowaną długością ramienia. Jego konstrukcja pozwala zawiesić się na krawędzi dachówki i jednocześnie oprzeć na łacie, dzięki czemu obciążenie rozkłada się na dwóch punktach. W przypadku karpiówki zakładkowej, gdzie zamki nachodzą na siebie, hak musi być wyższy, aby ominąć podwójną warstwę i nie unosić dolnej dachówki.

Marsylka ze względu na głęboką falę wymaga haków z dłuższą płaskownikiem, sięgającą 150-200 mm. Hak wchodzi pod dachówkę i opiera się na jej spodniej krawędzi, ale trzeba go dobrać tak, aby nie blokował odpływu wody w rowku. Holenderka, czyli esówka, zachowuje się podobnie do marsylki, choć jej kształt pozwala na montaż haków z krótszym ramieniem.

Wkręty dwugwintowe, popularne przy blachodachówce, na ceramice stosuje się rzadko. Wymagają wiercenia na wylot przez dachówkę, a to oznacza każdorazowe ryzyko pęknięcia, nawet przy wolnych obrotach. Hak z regulacją zostawia dachówkę nienaruszoną i dlatego pozostaje standardem w tej kategorii pokryć.

Kiedy hak nie wystarczy

Są sytuacje, w których żaden standardowy hak nie wejdzie pod dachówkę bez modyfikacji. Najczęściej dotyczy to dachówek renowacyjnych, bardzo niskoprofilowych modeli oraz egzemplarzy z grubą warstwą angoby. W takim przypadku zostaje szlifowanie lub wymiana pokrycia w obrębie pola montażowego na dachówkę techniczną, przystosowaną do integracji z panelami.

Szlifowanie dachówki pod panele fotowoltaiczne metodą Bosch

Metoda szlifowania dachówki szlifierką kątową z tarczą diamentową to rozwiązanie awaryjne, ale czasem jedyne dostępne. Polega na zeszlifowaniu spodniej strony dachówki w miejscu, gdzie będzie leżał hak, tak aby stworzyć płaską powierzchnię o głębokości 3-5 mm. Dzięki temu hak nie odstaje i nie napiera na dachówkę leżącą wyżej.

Kluczowe jest użycie tarczy diamentowej o ziarnistości 60-80, ponieważ drobniejsze tarcze grzeją ceramikę i powodują mikropęknięcia. Szlifierka musi pracować na niskich obrotach, z chłodzeniem wodnym lub przerywaną pracą, aby temperatura w strefie cięcia nie przekroczyła 200°C. Przegrzanie zmienia strukturę gliny i osłabia dachówkę na całym przekroju.

Zasada jest prosta: szlifujemy zawsze stronę wewnętrzną, nigdy zewnętrzną. Dachówka licowa ma warstwę szkliwa lub angoby, które po uszkodzeniu chłoną wodę i przestają chronić ceramikę przed mrozem. Szlifując od spodu, nie naruszamy warstwy wodoszczelnej, a jedynie tworzymy miejsce na hak.

Uwaga: utrata gwarancji. Każda ingerencja w dachówkę, w tym szlifowanie, wiercenie czy podcinanie, zwalnia producenta z odpowiedzialności gwarancyjnej. Jeśli dachówka ma mniej niż 10 lat i widnieje na niej stempel fabryczny, szlifowanie oznacza definitywną utratę ochrony producenta.

Koszt i kolejność montażu paneli PV na dachu ceramicznym

Koszt samego systemu montażowego, bez paneli i inwertera, waha się od 15 do 45 zł za jeden hak, w zależności od producenta i nośności. Na instalację 6 kWp potrzeba średnio 30-40 haków, co przekłada się na wydatek rzędu 600-1800 zł. Do tego dochodzą szyny aluminiowe 40x40 mm w cenie około 25-35 zł za metr bieżący oraz łączniki, śruby imbusowe A2 i klemy końcowe oraz środkowe.

Procedura montażu zaczyna się od wyznaczenia linii krokwi, bo tylko do nich mocuje się haki za pomocą wkrętów nierdzewnych A2 o średnicy 6 mm i długości 80-100 mm. Rozstaw haków wynosi 80-120 cm w kierunku spadku oraz tyle samo wzdłuż kalenicy, ale zależy od strefy wiatrowej i śniegowej zgodnie z normą PN-EN 1991-1-4.

1. Odsłoń dachówkę w miejscu montażu haka, delikatnie unosząc górny rząd.
2. Wyznierz pozycję haka na łacie i krokwi za pomocą sznurka traserskiego.
3. Zamocuj hak dwoma wkrętami A2, kontrolując pion poziomicą.
4. Owiń taśmą EPDM miejsce styku haka z dachówką, aby wyciszyć rezonans przy wietrze.
5. Nałóż szynę na haki i dokręć śrubami imbusowymi momentem 18 Nm.
6. Sprawdź geometrię całej ramy przed przystąpieniem do montażu paneli.

Kąt nachylenia dachu ceramicznego w Polsce waha się od 15° do 60°, a instalacja fotowoltaiczna działa wydajnie w zakresie 30-45°. Przy dachu o nachyleniu poniżej 15° moduły wymagają dodatkowej wentylacji od spodu, ponieważ słaby ciąg termiczny powoduje spadek sprawności o 0,3-0,5% na każdy stopień powyżej 25°C ogniwa.

Najczęstsze błędy przy montażu

Brak uszczelnienia w strefie mocowania haka to klasyka, która po roku kończy się zaciekami na wełnie mineralnej. EPDM pod hakem oraz prawidłowe ułożenie dachówki wokół niego muszą odwzorowywać pierwotną drogę wody, inaczej deszcz zacznie się cofać pod pokrycie.

Zbyt ciasny rozstaw haków, poniżej 60 cm, powoduje nadmierne punktowe obciążenie krokwi. Dachówka ceramiczna waży około 40-50 kg/m², a dochodzi do tego jeszcze masa paneli rzędu 18-22 kg/m² oraz balast śnieżny do 120 kg/m² w III strefie śniegowej. Suma sięga 240 kg/m², więc konstrukcja dachu musi być zweryfikowana przez projektanta.

Użycie zwykłych wkrętów ocynkowanych zamiast nierdzewnych A2 to błąd, który ujawnia się po dwóch sezonach w postaci brunatnych zacieków na dachówce. Rdza z wkrętów wypłukuje się i barwi ceramikę na trwałe, a sam gwint traci przyczepność w mokrym drewnie.

Rada praktyka. Przed pierwszym mocowaniem wykonaj próbę na jednym haku, połóż na nim fragment szyny i sprawdź, czy dachówka leżąca wyżej nie opiera się o hak. Jeśli tak, hak jest za wysoko i trzeba go obniżyć przez podłożenie podkładki pod stopę.

Checklista przed montażem

• Sprawdź nośność krokwi i ich rozstaw, dane znajdziesz w projekcie budowlanym.
• Zweryfikuj strefę wiatrową i śniegową dla lokalizacji inwestycji.
• Dobierz hak do konkretnego modelu dachówki, nie odwrotnie.
• Przygotuj wkrętarkę z momentem regulowanym i bity imbusowe.
• Zaopatrz się w taśmę EPDM, klemy, szyny i śruby A2 z zapasem 10%.
• Zapewnij dostęp do gniazdek 230V na potrzeby szlifierki i wiertarki.
• Ustaw rusztowanie lub drabinę dekarską zgodnie z przepisami BHP.
• Sprawdź prognozę pogody, montaż wymaga suchego dnia.
• Oznacz miejsce przebicia kabla przez membranę dachową.
• Przygotuj uszczelniacz dekarski kompatybilny z membraną.
• Zaplanuj trasę kabla DC do inwertera minimalizującą zagięcia.
• Wykonaj szkic rozmieszczenia haków zgodny z dokumentacją PV.

Instalacja fotowoltaiczna na dachu ceramicznym różni się od montażu na blachodachówce przede wszystkim koniecznością pracy z pojedynczymi elementami pokrycia zamiast przebijania arkusza. Każdy hak to osobna decyzja: czy wejdzie pod dachówkę bez szlifowania, czy wymaga modyfikacji. W dobrze przygotowanym projekcie szlifowanie nie powinno być potrzebne wcale, a jeśli jest konieczne, dotyczy najwyżej kilku egzemplarzy.

Po zamocowaniu haków i szyn montaż właściwych paneli przebiega już standardowo, z użyciem klem i śrub imbusowych. Pamiętaj jednak, że cała instalacja wymaga odbioru przez uprawnionego elektryka oraz zgłoszenia do zakładu energetycznego. Przed rozpoczęciem prac warto zweryfikować projekt z konstruktorem, szczególnie gdy dach ma więcej niż 15 lat i nie był dotąd poddawany modernizacji.

Każda instalacja powyżej 6,5 kWp wymaga projektu technicznego podpisanego przez osobę z uprawnieniami. Konsultacja z projektantem przed zakupem haków pozwala uniknąć kosztownych zwrotów i opóźnień w harmonogramie montażu.

Realizacja na dachu ceramicznym to praca dla ekipy z doświadczeniem w dekarstwie, nie tylko w fotowoltaice. Warto poprosić wykonawcę o referencje z konkretnym typem pokrycia, które masz na dachu, bo różnica między ekipą uniwersalną a specjalistyczną widać w szczegółach takich jak sposób ułożenia dachówki wokół haków czy prowadzenie kabla przez membranę.

Źródła danych i normy: PN-EN 1991-1-4 (obciążenie wiatrem), PN-EN 61215 (moduły PV), PN-EN 1991-1-3 (obciążenie śniegiem), Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2022 poz. 1225). Dane techniczne dotyczące haków i szyn zgodne z kartami katalogowymi producentów systemów montażowych obecnych na rynku polskim w 2025 roku, m.in. seria Rapid, K2 Systems oraz Aerocompact. Informacje o strefach wiatrowych i śniegowych na podstawie map obciążeń Instytutu Techniki Budowlanej.
