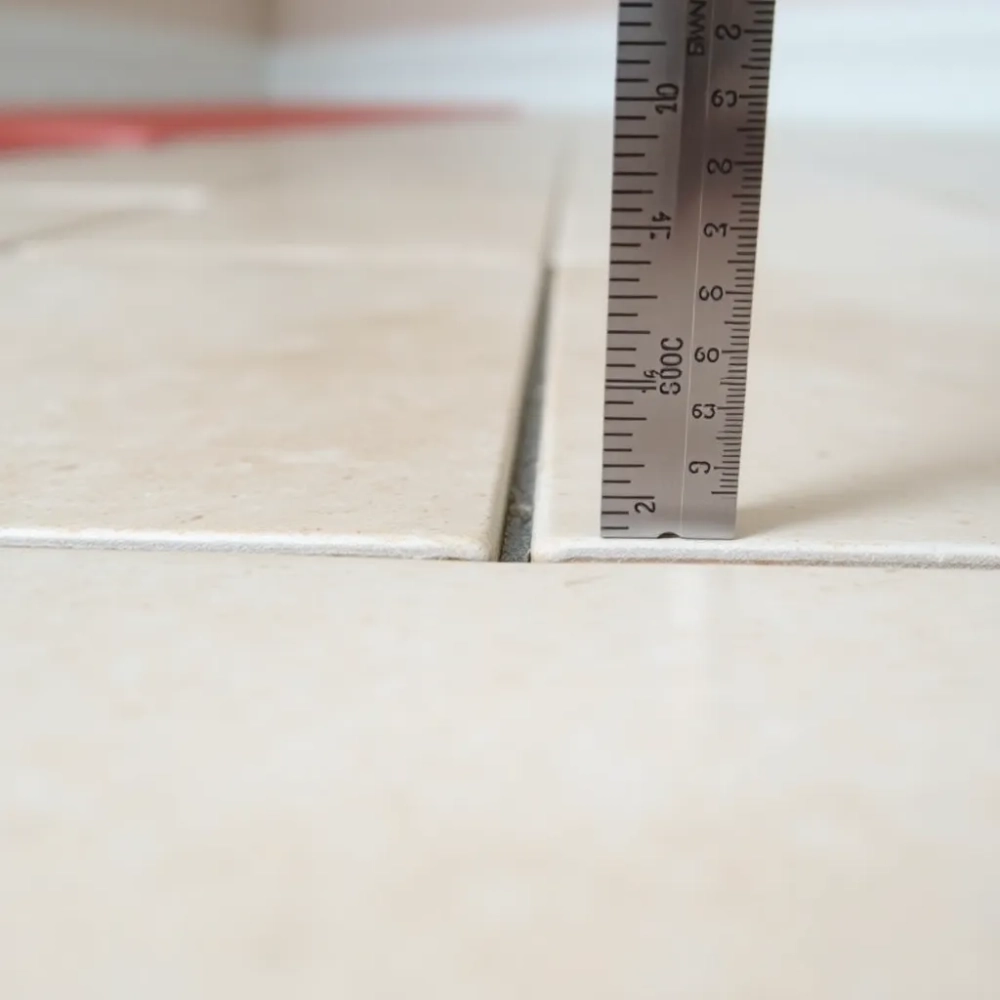

Minimalna szerokość fugi przy ogrzewaniu podłogowym: co musisz wiedzieć

Każdy, kto choć raz zmagał się z pękającymi płytkami na ogrzewaniu podłogowym, wie, jak frustrujące potrafi być to zjawisko. Nie chodzi tylko o estetykę szczeliny i odpryski to sygnał, że instalacja nie radzi sobie z naprężeniami generowanymi przez cykliczne zmiany temperatury. Wybór minimalnej szerokości fugi przy ogrzewaniu podłogowym to nie detal wykończeniowy, lecz fundamentalny parametr konstrukcyjny, od którego zależy trwałość całej posadzki przez dekady.

• Dlaczego minimalna fuga ma znaczenie dla ogrzewania podłogowego
• Jak dobrać minimalną szerokość fugi do rozmiaru płytek
• Częste błędy i jak ich unikać przy fugowaniu na ogrzewaniu podłogowym
• Minimalna szerokość fugi przy ogrzewaniu podłogowym Pytania i odpowiedzi

Dlaczego minimalna fuga ma znaczenie dla ogrzewania podłogowego

Mechanizm jest dość prosty, ale jego konsekwencje bywają dramatyczne. Podczas pracy ogrzewania podłogowego temperatura wylewki wzrasta średnio o 20-30°C w stosunku do stanu spoczynkowego. Skoro każdy materiał rozszerza się pod wpływem ciepła, warstwa gruntująca pod płytkami nie stanowi wyjątku. Współczynnik rozszerzalności termicznej jastrychu anhydrytowego wynosi około 0,015 mm/m·K, co przy typowej szerokości salonu oznacza kilkumilimetrowe przemieszczenie całej płyty. Fuga działa jak sworzeń kompensacyjny -absorbuje te mikroruchy, nie pozwalając im przenosić się na okładzinę ceramiczną.

Gdy minimalna szerokość fugi przy ogrzewaniu podłogowym zostaje zignorowana, a złącza wykonane zbyt wąsko lub całkowicie pominięte, naprężenia ścinające kumulują się wzdłuż krawędzi płytek. Efektem jest propagacja mikropęknięć w spoiwie, a w skrajnych przypadkach odspojenie okładziny od podłoża. Użytkownicy często zauważają wówczas charakterystyczny odgłos „pustaka" podczas chodzenia po posadzce. Badania Polskiego Stowarzyszenia Wykonawców Posadzek Wylewanych wskazują, że ponad 60% reklamacji dotyczących okładzin na ogrzewaniu podłogowym wynika właśnie z nieprawidłowo dobranych dylatacji obwodowych i pośrednich.

Norma PN-EN ISO 10545-17 oraz wytyczne branżowe jednoznacznie definiują, że każda okładzina ceramiczna na ogrzewaniu podłogowym wymaga dylatacji o szerokości minimum 2 mm dla płytek ciętych oraz minimum 3 mm dla płytek rektyfikowanych. Co istotne, fugę trzeba wypełnić elastycznym materiałem zwykła zaprawa cementowa nie posiada zdolności do pracy w rytmicznych cyklach termicznych i po kilku miesiącach zaczyna kruszyć się na styku krawędzi.

Dlatego producenci systemów ogrzewania podłogowego w dokumentacjach technicznych zawsze akcentują konieczność pozostawienia szczelin dylatacyjnych wokół obwodu pomieszczenia. Zwykle rekomendują szczelinę o szerokości minimum 5 mm wypełnioną specjalistycznym kitem poliuretanowym. Pominięcie tego etapu podczas hydroizolacji lub wylewki kończy się zazwyczaj naprawami wartymi kilka tysięcy złotych znacznie droższymi niż właściwe zabezpieczenie od pierwszego dnia.

Jak dobrać minimalną szerokość fugi do rozmiaru płytek

Zasada jest uniwersalna: im większa płytka, tym szersza fuga. Proporcjonalność wynika z prostej fizyki większy element ceramicczny generuje większe przemieszczenia termiczne przy identycznej zmianie temperatury. Przyjmuje się, że fugę należy powiększać o około 0,5 mm na każde kolejne 30 cm długości boku płytki powyżej standardowego formatu 30×30 cm.

Płytki małe i średnie (do 45×45 cm)

Dla standardowych płytek o bokach do 45 cm producentów ceramicznych zalecają minimalną szerokość fugi na poziomie 3 mm. Jest to wartość wystarczająca, by kompensować rozszerzalność termiczną typowej wylewki cementowej, która wynosi przeciętnie 0,010-0,012 mm/m·K. Przy płytkach tego formatu ryzyko samouszkodzenia okładziny jest relatywnie niskie, pod warunkiem że fugę wypełni się elastyczną zaprawą żywiczną lub silikonową przeznaczoną do systemów ogrzewania podłogowego.

Płytki duże i (powyżej 60×120 cm)

Formaty wielkoformatowe, które cieszą się rosnącą popularnością w nowoczesnych wnętrzach, wymagają znacznie więcej uwagi. Przy płytach o bokach przekraczających 60 cm minimalna szerokość fugi rośnie do 4-5 mm, a wielu producentów rekomenduje nawet 6 mm. Wynika to z faktu, że płyty te są produkowane ze znacznie niższą tolerancją wymiarową (rektyfikowane krawędzie), przez co brak odpowiedniego luzu dylatacyjnego może prowadzić do punktowego koncentrowania naprężeń w rogach.

Wpływ rodzaju spoiny na wymaganą szerokość

Rodzaj zastosowanej fugi ma bezpośredni wpływ na to, jaką minimalną szerokość fugi przy ogrzewaniu podłogowym należy zachować. Spoiny epoksydowe, mimo swojej wytrzymałości chemicznej i niskiej nasiąkliwości, cechują się minimalną elastycznością po utwardzeniu. Dlatego producenci tego typu produktów zalecają powiększenie rekomendowanej szerokości o 1 mm w stosunku do wartości podstawowej. Spoiny silikonowe i poliuretanowe działają odwrotnie ich wysoka elastyczność pozwala na redukcję szerokości szczeliny nawet o 20% w porównaniu ze standardowymi fugami cementowymi.

Przy doborze szerokości fugi warto również uwzględnić lokalizację samego pomieszczenia. W łazienkach z ogrzewaniem podłogowym temperatura podłogi osiąga wyższe wartości szczytowe niż w salonach czy sypialniach. Różnica ta może sięgać 5-8°C, co przekłada się na proporcjonalnie większą rozszerzalność termiczną podłoża. W takich warunkach rekomenduje się stosowanie fugi o szerokości nie mniejszej niż 4 mm niezależnie od formatu płytki.

Tabela orientacyjnych minimalnych szerokości fugi

Częste błędy i jak ich unikać przy fugowaniu na ogrzewaniu podłogowym

Pierwszym i najczęściej popełnianym błędem jest traktowanie fugi wyłącznie jako elementu dekoracyjnego. Inwestorzy widzą wykończoną posadzkę i skupiają się na kolorze spoiny, ignorując jej funkcję konstrukcyjną. W efekcie zdarza się, że wykonawca kładzie płytki z fugą szerokości 1 mm „bo tak ładnie wygląda", nie zdając sobie sprawy, że tworzy tym samym punkt potencjalnego pęknięcia. Fugę trzeba projektować na etapie przygotowania podłoża, nie jako ostatnią czynność wykończeniową.

Drugim problemem jest stosowanie zwykłej zaprawy fugowej bez żadnych dodatków elastycznych. Spoina cementowa bez plastyfikatorów pracuje w rytmie zmian temperatury znacznie gorzej niż modyfikowane odpowiedniki. Podczas gdy elastyczna fuga żywiczna może pochłonąć nawet 3-krotnie większe przemieszczenie krawędzi płytki, zwykła cementowa pęka przy odkształceniu przekraczającym zaledwie 0,5 mm na metr bieżący. Różnica w cenie między tymi produktami to zwykle kilka złotych za kilogram inwestycja, która zwraca się wielokrotnie.

Trzeci błąd dotyczy niewłaściwego przygotowania samej szczeliny przed fugowaniem. Resztki kleju pozostawione w spoinie, kurz czy wilgoć resztkowa znacząco obniżają przyczepność fugi do krawędzi płytek. Efektem jest osłabienie całego połączenia i możliwość przedostawania się wody do przestrzeni pod okładziną. Każdą szczelinę przed fugowaniem należy oczyścić starannie, a przy używaniu fug epoksydowych dodatkowo zagruntować specjalnym preparatem zwiększającym adhezję.

Kolejnym błędem jest pomijanie dylatacji obwodowych. Wiele osób uważa, że szczelina między płytkami a ścianą może być zamaskowana listwą przypodłogową. Nic bardziej mylnego podczas pracy ogrzewania podłogowego cała powierzchnia wylewki „oddycha", przesuwając się względem ścian. Bez swobodnej przestrzeni na ten ruch naprężenia przenoszą się na wewnętrzne połączenia między płytkami, generując charakterystyczne pęknięcia w kształcie litery V przebiegające przez spoiny.

Niedopasowanie szerokości fugi do miejsca ekspozycji termicznej stanowi kolejny problem. Na przykład w strefie przy drzwiach wejściowych, gdzie podłoga narażona jest na gwałtowne ochłodzenie podczas wietrzenia, różnice temperatur są znacznie większe niż w centrum pomieszczenia. W takich lokalizacjach warto stosować fugę minimum 4 mm niezależnie od formatu płytki decyzja ta minimalizuje ryzyko spękań w newralgicznych punktach.

Ostatni błąd, który warto omówić, to niestosowaniegruntowania szczelin przed aplikacją fugi. Zarówno w przypadku spoin cementowych, jak i żywicznych, grunt zwiększa przyczepność i zapobiega odciąganiu wody z mieszanki przez chłonne krawędzie płytki. W profesjonalnych realizacjach ten krok jest standardem w amatorskich projektach bywa niestety pomijany, co skraca żywotność fugi nawet o kilka lat.

Podsumowując, minimalna szerokość fugi przy ogrzewaniu podłogowym to parametr, który wymaga świadomego podejścia na każdym etapie realizacji. Od prawidłowego doboru szerokości szczeliny, przez wybór elastycznego materiału spoinowego, aż po staranne wykonawstwo każdy z tych elementów wpływa na końcową trwałość posadzki. Inwestycja w jakościowe materiały i przemyślane rozwiązania zwraca się w postaci bezawaryjnej eksploatacji przez długie lata, bez konieczności kosztownych napraw i wymian okładzin.
