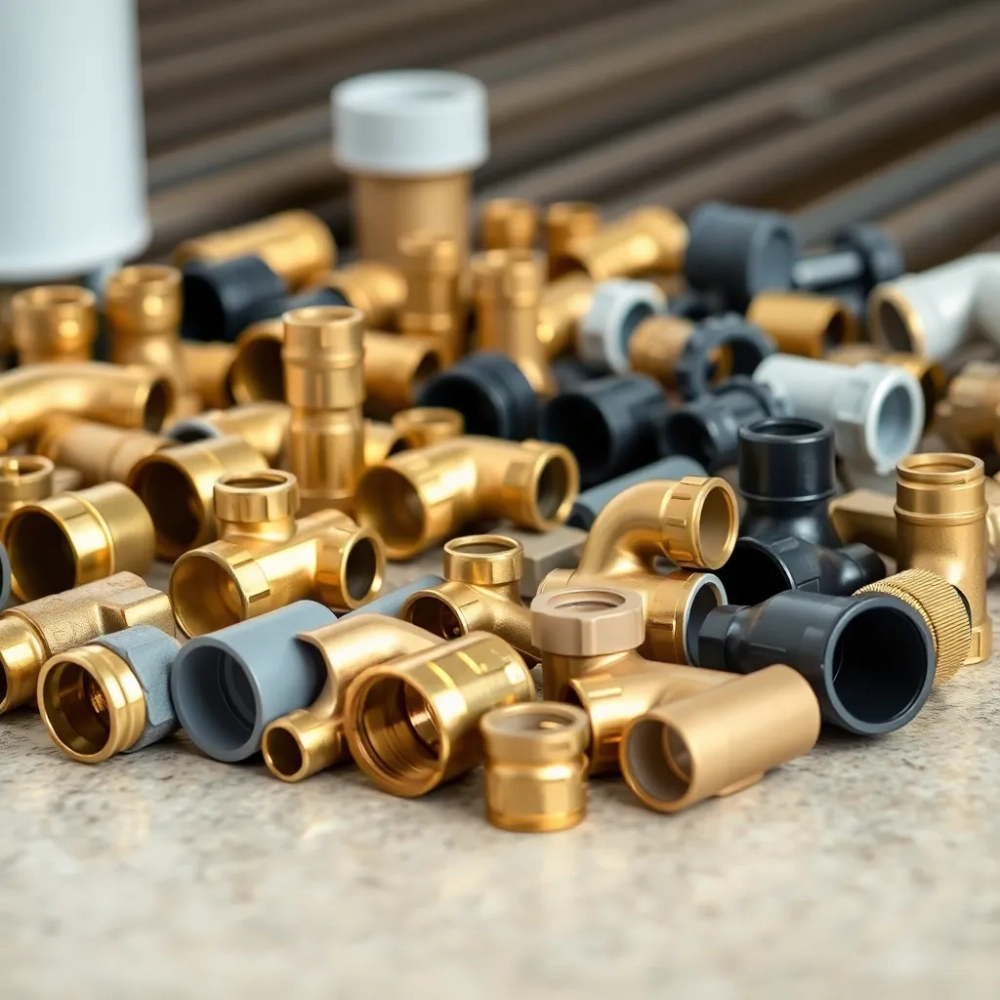

Złączki do rur ogrzewania podłogowego: jaki typ pasuje do Twojej pętli?

Wybór odpowiednich złączek do rur ogrzewania podłogowego potrafi spędzić sen z powiek nawet doświadczonu wykonawcy, nie mówiąc już o inwestorze, który pierwszy raz mierzy się z tematem. Jedno niedopasowanie profilu, jedna za ciasna zaciskana mufa albo pomylony gwint i cała pętla zaczyna pracować z oporem, a po dwóch sezonach grzewczych potrafi pokazać, co myśli o byle jakim montażu. Różnice między systemami zaciskowymi, zaprasowywanymi i skręcanymi nie sprowadzają się do ceny, ale do konkretnych parametrów pracy, kompatybilności z rurą i odporności na cykliczne obciążenia termiczne, których lekceważyć po prostu nie wolno.

• Kolano zaciskane PEX 16x1/2 i 20x3/4 kiedy sięgać po kształtki z gwintem?
• Złączka PEX zaprasowywana vs. skręcana Wavin Tigris M5/M1
• Jak dobrać złączkę do średnicy i długości pętli podłogówki
• Najczęstsze błędy przy montażu złączek w ogrzewaniu podłogowym
• Dobór rury i złączki krok po kroku

Kolano zaciskane PEX 16x1/2 i 20x3/4 kiedy sięgać po kształtki z gwintem?

Kolano z gwintem wewnętrznym lub zewnętrznym to pierwsza złączka, po którą sięga instalator przy wyprowadzeniu pętli z rozdzielacza albo przy podłączeniu grzejnika drabinkowego w łazience. Jego zadanie nie ogranicza się do zmiany kierunku przepływu. Ono odpowiada za szczelne przejście między dwoma zupełnie różnymi światami: plastykową rurą PEX a metalowym zaworem, nyplą lub głowicą termostatyczną.

Przy rurze 16x2 najczęściej stosuje się gwint 1/2 cala, ponieważ odpowiada on standardowemu przyłączu rozdzielacza oraz większości zaworów regulacyjnych. Rura 20x2 niemal zawsze współpracuje z gwintem 3/4 cala, co wynika z większego przekroju hydraulicznego i konieczności zachowania niskiego oporu przy dłuższych pętlach. Dobranie złej średnicy gwintu skutkuje natychmiastowym przewężeniem i słyszalnym szumem w instalacji przy wysokim przepływie.

Materiał kształtki ma znaczenie wykraczające poza cenę. Mosiądz odlewniczy zgodny z normą PN-EN 12164 wytrzymuje temperaturę do 110°C i ciśnienie robocze 10 bar bez utraty szczelności. Stal niklowana bywa tańsza, ale w układach z inhibitorami i glikolem potrafi korodować w miejscach nacięć, czego nie widać gołym okiem aż do pierwszej próby ciśnieniowej.

Kolano z wieszakiem, zwane też kolanem montażowym, sprawdza się wszędzie tam, gdzie trzeba jednocześnie zmienić kierunek i ustabilizować przewód w uchwycie ściennym. To rozwiązanie skraca czas montażu grzejnika drabinkowego o kilkanaście minut, bo eliminuje konieczność stosowania oddzielnej konsoli. W strefach mokrych lepiej jednak użyć wersji z uszczelką EPDM niż zwykłej, gdyż para wodna potrafi w ciągu kilku lat zniszczyć klasyczny o-ring NBR.

Najczęstszy błąd to sięganie po kształtkę z gwintem stożkowym BSPT tam, gdzie instalacja wymaga stożka płaskiego EPDM. Różnica wydaje się kosmetyczna, ale mechanika uszczelnienia jest odmienna: stożkowy gwint roziera się podczas dokręcania i wymaga pasty teflonowej, płaski potrzebuje wyłącznie uszczelki i nie toleruje nadmiernego momentu dokręcającego, bo uszczelka ulega ścięciu.

Nigdy nie łącz rury PEX bezpośrednio z gwintem bez złączki pośredniczącej. Sam plastik nie utrzyma kształtu przy dociskaniu kluczem i po kilku cyklach grzewczych zacznie pełznąć, tworząc mikroszczelinę niewidoczną gołym okiem.

Złączka PEX zaprasowywana vs. skręcana Wavin Tigris M5/M1

Zaprasowywana złączka PEX, określana też jako press lub press-fitting, działa na zasadzie trwałego odkształcenia plastycznego. Specjalna szczęka zaciska mosiężny korpus na rurze, wtłaczając jego ściankę w profilowany rowek. Po takim zaciśnięciu zerwanie połączenia bez widocznego zniszczenia rury jest praktycznie niemożliwe, co stanowi główną zaletę w podłogówce, gdzie każde miejsce łączenia zostaje na zawsze ukryte pod wylewką.

System skręcany, reprezentowany przez rozwiązania z pierścieniem i nakrętką, opiera się na sile tarcia. Dokręcenie kluczem momentem 25-35 Nm powoduje zaciśnięcie stożkowego pierścienia na rurze. To połączenie rozłączalne, co ma znaczenie przy serwisie rozdzielacza, ale jednocześnie wymaga corocznej kontroli momentu, bo tworzywo pełznie w sposób niezauważalny.

W praktyce instalacyjnej wybór sprowadza się do trzech kryteriów: prędkości montażu, pewności szczelności oraz dostępności narzędzi. Zaprasowywanie wymaga prasy hydraulicznej lub akumulatorowej, która kosztuje od kilkuset do kilku tysięcy złotych. System skręcany potrzebuje jedynie dwóch kluczy płaskich, co czyni go atrakcyjnym dla drobnych napraw i modernizacji istniejących instalacji.

Norma PN-EN ISO 15875 dopuszcza oba rozwiązania w instalacjach grzewczych, lecz nakazuje, by producent systemu wydał pełną kompatybilność dla konkretnej rury. Oznacza to, że łącząc złączkę jednej marki z rurą innej firmy, formalnie wychodzimy poza gwarancję obu producentów. To pozornie drobny detal, który w razie awarii potrafi przesądzić o odmowie reklamacji.

Różnica cenowa między pojedynczą złączką zaprasowywaną a skręcaną sięga 30-50%, ale przy powierzchni 50 m² podłogówki, gdzie liczba kształtek wynosi od 60 do 90 sztuk, kwota ta rozkłada się na cały budżet. Warto przy tym pamiętać, że kolano zaciskane PEX 16x1/2 kosztuje średnio 12-18 zł, a trójnik redukcyjny nawet 25 zł, co szybko buduje realną różnicę w kosztorysie.

Jak dobrać złączkę do średnicy i długości pętli podłogówki

Długość pojedynczej pętli w ogrzewaniu podłogowym wynika z bilansu cieplnego pomieszczenia, rozstawu rur i średnicy przewodu. Przy rurze 16x2 i rozstawie 15 cm optymalna długość oscyluje między 60 a 80 metrów, a przy rozstawie 20 cm wydłuża się do 80-100 metrów. Przekroczenie tej granicy powoduje spadek ciśnienia wody powyżej 20 kPa, co rozdzielacz zaczyna sygnalizować głośniejszą pracą siłowników.

Dla rury 20x2 granica to 100-120 metrów przy rozstawie 20 cm. Pętle dłuższe niż 120 metrów zawsze warto dzielić na dwie, bo różnica temperatury zasilania i powrotu przekracza wtedy 5°C, a to obniża sprawność całej sekcji grzewczej. Złączki w obu przypadkach pozostają identyczne wymiarowo, zmienia się jedynie średnica kształtki.

Przelicznik metrażu przy rozstawie 20 cm jest prosty: powierzchnia pomieszczenia w metrach kwadratowych razy pięć daje przybliżoną długość rury w metrach bieżących. Przykład: pokój 14 m² wymaga około 70 metrów rury, salon 25 m² potrzebuje już dwóch pętli po 60-70 metrów, bo żadna pojedyncza pętla nie domknie takiej powierzchni.

Rozstaw 15 cm stosuje się w strefach brzegowych, czyli w pasie 1 metra od ścian zewnętrznych i przeszkleń. Wymaga wtedy kształtek o zwiększonej wytrzymałości na zginanie, ponieważ promień łuku maleje, a rura pracuje pod większym naprężeniem mechanicznym. Klasyczne kolano zaciskane PEX 16x1/2 wytrzymuje takie warunki, ale trzeba je wówczas mocować klipsem co 30 cm, nie co 50 cm jak w strefie środkowej.

Przy doborze złączki do konkretnej średnicy rury należy zwrócić uwagę na grubość ścianki, oznaczoną w nazwie wymiarowej. Rura 16x2 ma ściankę 2 mm, ale na rynku funkcjonuje też 16x1,8, która po zaciśnięciu wykazuje większy odstęp od profilu złączki i bywa przyczyną mikrootworów. Norma PN-EN ISO 15875 precyzuje tolerancję ścianki na poziomie ±0,15 mm, co powinno być weryfikowane suwmiarką przed montażem.

Zawsze kalibruj rurę przed założeniem złączki. Kalibrator nie tylko centruje przekrój, ale też fazuje wewnętrzną krawędź. Brak fazy przy wielowarstwowej rurze PE-RT/AL/PE-RT prowadzi do zdzierania o-ringu w pierwszych minutach pracy instalacji.

Najczęstsze błędy przy montażu złączek w ogrzewaniu podłogowym

Pierwszy grzech instalatora to mieszanie systemów różnych producentów w obrębie jednej pętli. Każdy producent precyzyjnie definiuje tolerancje średnicy, głębokość wsunięcia rury i profil zaciskania. Nawet pozornie identyczna złączka innej marki może mieć o 0,2 mm węższy otwór, co w połączeniu z rurą o grubości ścianki na dolnej granicy normy daje połączenie, które przejdzie próbę ciśnieniową, ale po sezonie grzewczym zacznie podciekać.

Drugi błąd to zbyt mały promień gięcia rury przy wejściu do złączki. Norma dopuszcza minimalny promień pięciokrotności średnicy zewnętrznej, czyli dla rury 16 mm jest to 80 mm. Wielu wykonawców wygina rurę niemal pod kątem prostym tuż przy trójniku, tworząc naprężenie, które po 200 cyklach grzewczych kończy się mikropęknięciem w strefie rozciąganej.

Brak próby ciśnieniowej przed wylaniem wylewki to klasyka, która wciąż kosztuje inwestorów powtórkę posadzki. Prawidłowa próba trwa 30 minut przy ciśnieniu 1,5-krotnie wyższym niż robocze, czyli 15 bar dla instalacji projektowanej na 10 bar. Każda złączka, nawet prawidłowo zaciśnięta, powinna być w tym czasie sprawdzona wizualnie i myszką, która wyłapie spadek ciśnienia rzędu 0,01 bar.

Czwarta pułapka to stosowanie pasty teflonowej na uszczelkach EPDM. Teflon w płynie zawiera rozpuszczalniki, które atakują elastomer, powodując jego pęcznienie i utratę sprężystości. Uszczelka EPDM wymaga czystej, suchej powierzchni i momentu dokręcającego nieprzekraczającego wartości podanej przez producenta, najczęściej 25 Nm dla gwintu 3/4 cala.

Piąty, nierzadko pomijany błąd, to brak zabezpieczenia antykorozyjnego kotła przy rurach bez warstwy antydyfuzyjnej. Tlen przenika przez ściankę PEX w tempie 0,1-0,5 g/dobę w zależności od temperatury, a po dwóch sezonach potrafi zabarwić wodę na rdzawy kolor i zniszczyć wymiennik aluminiowy. Wszystkie rury do ogrzewania podłogowego muszą posiadać barierę antydyfuzyjną, najczęściej warstwę EVOH, oznaczoną na rurze symbolem lub kolorem.

Mieszanie rur PEX z rurami wielowarstwowymi PE-RT/AL/PE-RT w jednym rozdzielaczu to proszenie się o kłopoty. Współczynniki rozszerzalności cieplnej tych materiałów różnią się o rząd wielkości, a w skrajnych warunkach pracy prowadzą do rozszczelnienia połączenia gwintowego w ciągu 3-5 lat.

Checklista przed zalaniem wylewki

• Ciśnienie próbne utrzymane przez 30 minut bez spadku
• Wszystkie złączki sprawdzone wizualnie pod kątem rosy i mikrokropel
• Rura zabezpieczona przed wyporem przez klipsy co 50 cm, przy łukach co 30 cm
• Warstwa antydyfuzyjna potwierdzona oznaczeniem producenta na rurze
• Protokół próby ciśnieniowej podpisany przez kierownika budowy

Mini-glosariusz instalatora

• GZ gwint zewnętrzny, mierzony średnicą nominalną w calach
• GW gwint wewnętrzny, stosowany w korpusach zaworów i rozdzielaczy
• PE-Xa polietylen usieciowany metodą nadtlenkową, najwyższa gęstość usieciowania
• PE-Xb usieciowany metodą silanową, nieco niższe parametry wytrzymałościowe
• PN ciśnienie nominalne, wartość projektowa przy temperaturze 20°C
• Antydyfuzja bariera EVOH ograniczająca przenikanie tlenu przez ściankę rury

Ile rury potrzebujesz na 50 m² podłogówki?

Pomieszczenie o powierzchni 50 m² w układzie ślimakowym przy rozstawie 20 cm wymaga około 250-280 metrów rury, co oznacza 3-4 niezależne pętle. Do tego dochodzi około 12-16 kolan zaciskanych 16x1/2 przy rozdzielaczu, 3-4 trójniki oraz 6-8 muf pośrednich, jeśli łączone są odcinki z różnych zwojów. Koszt samego materiału rurowego plasuje się w granicach 1100-1250 zł dla rury PE-Xa i 3500-4500 zł dla rury wielowarstwowej z wkładką aluminiową. Różnica wynika nie z trwałości, lecz z krótszej żywotności bariery antydyfuzyjnej w tańszych produktach i większej pamięci kształtu, która utrudnia montaż.

Dobór średnicy pętli wpływa bezpośrednio na komfort cieplny i koszt eksploatacji. Rura 16 mm daje szybszą reakcję na zmianę temperatury zasilania, ale przy zbyt małym przepływie potrafi generować szum i nierównomierne grzanie. Rura 20 mm jest bardziej przewidywalna hydraulicznie, wymaga jednak większej warstwy wylewki, by ukryć zwiększoną średnicę, a to podnosi koszt samej posadzki o 5-8 zł na metrze kwadratowym.

Tabela porównawcza systemów rur

Poniższy wykres obrazuje rozkład kosztów materiałowych dla typowej instalacji o powierzchni 50 m² z podziałem na rurę, złączki, rozdzielacz oraz system montażowy. Widać wyraźnie, że koszt samej rury stanowi około 40% budżetu, podczas gdy złączki i kształtki odpowiadają za kolejne 25%.

Dobór rury i złączki krok po kroku

Pierwsza decyzja dotyczy średnicy rury. Dla pomieszczeń o powierzchni do 12 m² wystarczy 16 mm, dla większych lepiej sięgnąć po 20 mm. Druga decyzja to wybór systemu: PE-Xa dla maksymalnej elastyczności i odporności na pełzanie, PE-RT/AL/PE-RT gdy zależy nam na zerowej rozszerzalności cieplnej i stabilności wymiarowej w wysokiej temperaturze. Trzecia decyzja, często niedoceniana, to dobór kompletu złączek od jednego producenta, z tym samym oznaczeniem kompatybilności, co rura.

Kolano zaciskane PEX 16x1/2 oraz 20x3/4 stanowią bazę każdej instalacji, ale nie wolno zapominać o trójnikach redukcyjnych, które pozwalają łączyć pętle o różnych średnicach w jednym rozdzielaczu. Redukcja 20x16 kosztuje około 20 zł i oszczędza konieczność stosowania dwóch oddzielnych rozdzielaczy, co w niewielkich kotłowniach bywa bezcenne.

Przy zakupie warto kierować się nie tylko ceną za sztukę, ale dostępnością pełnej gamy kształtek. System, w którym producent oferuje jedynie kolana i mufy, zmusi nas do kombinowania z produktami konkurencji, a to zawsze ryzyko utraty gwarancji systemowej. Najlepsze systemy mają w ofercie kilkadziesiąt pozycji katalogowych, od prostych łączników po zawory odcinające z funkcją napełniania i odpowietrzania.

Przed złożeniem zamówienia sprawdź, czy wybrany producent oferuje dokumenty dopuszczające do kontaktu z wodą pitną (atest PZH) oraz deklarację zgodności z PN-EN ISO 15875. To nie formalność, ale wymóg prawny w budynkach mieszkalnych, którego brak może skutkować odmową odbioru instalacji przez nadzór budowlany.

Prawidłowo dobrane złączki do rur ogrzewania podłogowego pozwalają zapomnieć o instalacji na co najmniej 25 lat, czyli typowy okres eksploatacji rury PE-Xa w warunkach projektowych. Oszczędność na kształtkach sięgająca kilkudziesięciu złotych zwraca się jedynie pozornie, bo w perspektywie awarii pod wylewką to właśnie ten detal decyduje, czy konieczna będzie ingerencja w posadzkę, czy też instalacja przejdzie kolejną dekadę bez śladu zużycia.

Dane techniczne i cenowe pochodzą z ofert dystrybutorów hurtowych materiałów instalacyjnych obowiązujących w pierwszym kwartale 2025 roku. Normy PN-EN ISO 15875 oraz PN-EN 12164 opublikowane przez Polski Komitet Normalizacyjny (pkn.pl). Szczegółowe warunki gwarancji systemowej udostępniają bezpośrednio producenci rur i złączek w kartach katalogowych.
