Siatka zbrojeniowa na ogrzewanie podłogowe – nad czy pod rurkami?

Spór o to, czy siatka zbrojeniowa na ogrzewanie podłogowe powinna leżeć pod rurkami czy nad nimi, dzieli ekipy budowlane od lat. Polskie normy nie dają jednoznacznej odpowiedzi, a fora internetowe pełne są sprzecznych porad. Tymczasem błędne ułożenie zbrojenia potrafi kosztować tysiące złotych w postaci popękanej wylewki, odspojonych płytek i reklamacji, które ciągną się miesiącami. W tym artykule rozkładam temat na czynniki pierwsze w oparciu o normę PN-EN 1264 i fizykę skurczu cementu, żebyś wiedział dokładnie, co zamawiać, jak układać i na co patrzeć ekipie przez ramię.

• Siatka nad rurkami czy pod schemat prawidłowego układu
• Siatka metalowa, włókna PP czy zbrojenie rozproszone
• Dobór siatki średnica drutu, oczka i mocowanie
• Najczęstsze błędy przy zbrojeniu wylewki z ogrzewaniem
• Checklista kontrolna dla inwestora
• Konsekwencje pominięcia siatki
• Jastrych anhydrytowy czy siatka jest potrzebna?
• Kiedy siatka zbrojeniowa jest naprawdę zbędna
• Jak rozmawiać z ekipą o zbrojeniu
• Dobór materiału konkretne parametry zakupowe

Siatka nad rurkami czy pod schemat prawidłowego układu

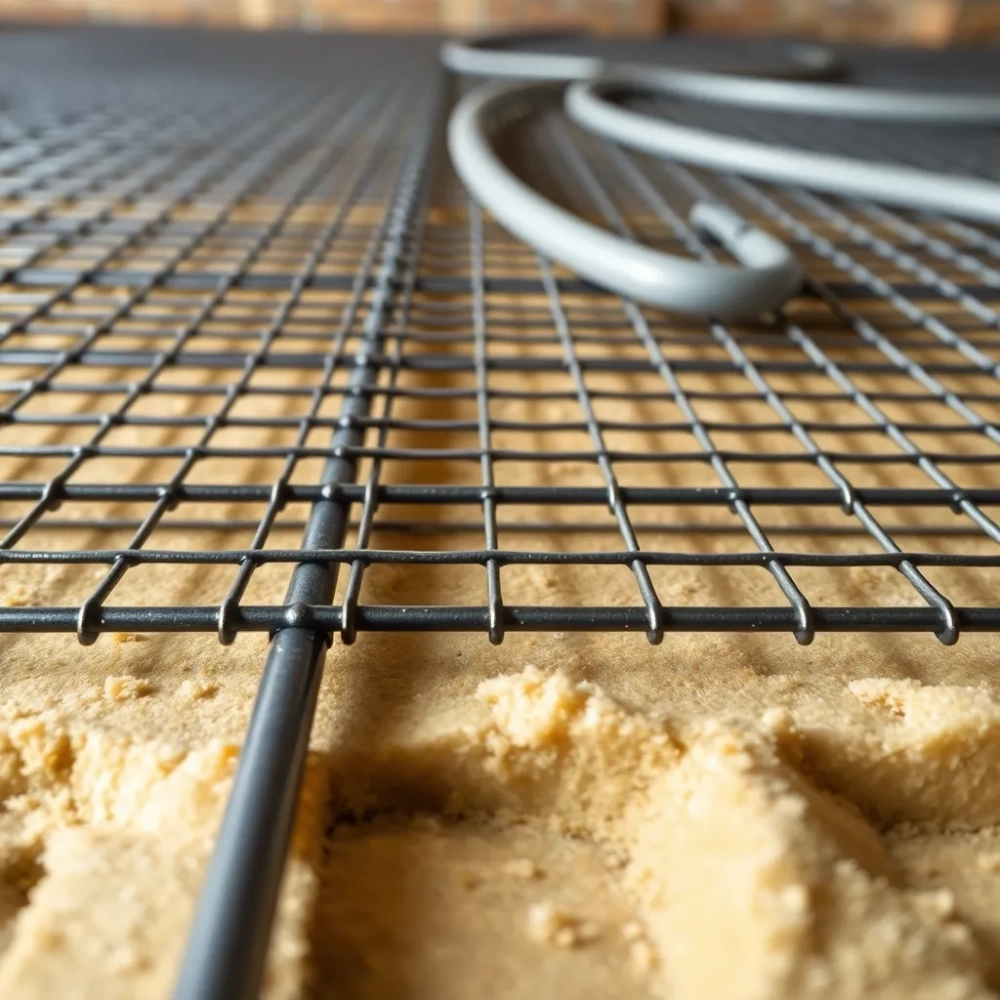

Zacznijmy od sedna, bo wokół tego pytania kręci się większość problemów na budowach. Siatka zbrojeniowa na ogrzewanie podłogowe musi leżeć nad rurkami grzewczymi, nigdy pod nimi. To nie kwestia gustu wykonawcy, lecz mechaniki pracy wylewki.

Cement wiąże przez hydratację, a w trakcie tego procesu traci objętość. Skurcz zachodzi w pierwszych tygodniach po zalaniu, kiedy woda odparowuje z matrycy cementowej. Każdy jastrych chce się skurczyć, ale ogrzewanie podłogowe blokuje mu tę możliwość. Rurki działają jak kotwice, dookoła których wylewka napręża się jak bęben. Stalowa siatka umieszczona w strefie rozciąganej, czyli bliżej górnej powierzchni wylewki, przejmuje te naprężenia i rozprowadza je równomiernie po całej powierzchni. Gdyby leżała pod rurkami, znajdowałaby się w strefie ściskanej, gdzie skurcz nie potrzebuje zbrojenia.

Prawidłowy układ warstw od dołu wygląda tak: izolacja termiczna (EPS lub XPS grubości 30-100 mm), folia PE z zakładkami, rurki grzewcze rozłożone w systemie ślimakowym lub meandrowym, siatka zbrojeniowa na dystansach nad rurkami, a na koniec jastrych cementowy lub anhydrytowy grubości 45-65 mm nad górną krawędzią rurki. Minimalna otulina siatki mierzona od jej osi to 25-30 mm, co oznacza, że drut 4 mm powinien być zatopiony co najmniej 25 mm pod powierzchnią wylewki.

Przytrzymanie siatki na odpowiedniej wysokości wymaga plastikowych dystansów albo kształtek systemowych dostarczanych przez producenta rurek. Najprostsze rozwiązanie to klipsy zaciskane na rurkę z plastikową nóżką, która unosi siatkę 20-30 mm. Bez dystansów siatka opada na rurki pod własnym ciężarem lub pod naporem wylewanego jastrychu i traci swoją funkcję.

Siatka metalowa, włókna PP czy zbrojenie rozproszone

Drugie pytanie, które słyszę niemal codziennie, brzmi: siatka stalowa czy włókna polipropylenowe. Odpowiedź zależy od rodzaju jastrychu, powierzchni pola i budżetu. Poniżej porównanie trzech najczęściej stosowanych rozwiązań.

Siatka stalowa zgrzewana o oczkach 100×100 lub 150×150 mm i drucie fi 3-4 mm pozostaje złotym standardem dla typowych mieszkań i domów jednorodzinnych. Jej największą zaletą jest zdolność do mostkowania rys skurczowych, czyli przejęcia naprężeń w jednym kierunku i rozproszenia ich na powierzchni kilku metrów kwadratowych. Włókna PP działają inaczej: nie mostkują rys, lecz dzielą mikrorysy na mniejsze odcinki, ograniczając ich propagację w pierwszych 24 godzinach wiązania.

Włókna stalowe haczykowate stosuje się głównie w jastrychach przemysłowych, halach magazynowych i garażach podziemnych, gdzie nawierzchnia pracuje pod obciążeniem 50-80 kN/m². W domu jednorodzinnym ich użycie mija się z celem, bo koszt materiału jest trzykrotnie wyższy niż siatki, a korzyści mechaniczne nieproporcjonalne do skali obciążeń.

Dobór siatki średnica drutu, oczka i mocowanie

Rynek hurtowy oferuje dwa podstawowe typy siatek do wylewek: zgrzewane punktowo z drutu żebrowanego oraz plecione z drutu gładkiego. Różnica między nimi ma znaczenie praktyczne, choć nie tak duże, jak sugerują producenci.

Siatka zgrzewana z drutu żebrowanego (najpopularniejsze gatunki: B500SP, BSt500M) ma lepszą przyczepność do zaczynu cementowego dzięki żebrom na powierzchni drutu. Żebra mechanicznie blokują się w matrycy, więc przy próbie wyciągnięcia drut z wylewki wymaga siły o 30-40% większej niż w przypadku drutu gładkiego. Oczzka 100×100 mm sprawdzają się przy standardowych rurkach fi 16 lub fi 17 mm rozkładanych co 15-20 cm. Przy większych rozstawach (25-30 cm) można zastosować siatkę 150×150 mm, która jest tańsza i szybsza w montażu.

Siatka pleciona (siatka Rabitza, siatka karbowana) kosztuje 30-50% mniej niż zgrzewana, ale jest trudniejsza w pozycjonowaniu. Drut gładki ślizga się przy podciąganiu do góry, więc ekipa często mocuje ją drutem wiązałkowym do rurek, co tworzy mostki termiczne i punktowe przebicia w izolacji akustycznej. Jeśli już stosować plecionkę, warto wybrać wariant powlekany PVC lub ocynkowany ogniowo, który chroni drut przed korozją w pierwszych miesiącach przed związaniem wylewki.

Mocowanie siatki do rurek wykonuje się trzema metodami. Pierwsza: klipsy systemowe z nóżką dystansową (najszybsza, koszt 0,20-0,40 PLN/szt.). Druga: podwiązki z drutu wiązałkowego do rurki i do krzyżyków dystansowych na izolacji (pracochłonna, ale pewna). Trzecia: siatka układana na plastikowych stelażach typu „krzyżyk" niezależnie od rurek (stosowana rzadziej, głównie przy systemach z matą grzewczą niskoprofilową). Najgorszym rozwiązaniem jest siatka położona bezpośrednio na rurkach bez żadnego mocowania, bo przy wylewaniu jastrychu wężem pompy ciśnienie materiału wypycha ją w górę i odsłania druty ponad poziom wylewki.

Najczęstsze błędy przy zbrojeniu wylewki z ogrzewaniem

Popękana wylewka w salonie z ogrzewaniem podłogowym to niemal zawsze wina jednego z pięciu błędów wykonawczych. Omawiam je w kolejności częstotliwości występowania.

Błąd nr 1: siatka pod rurkami. Ekipy, które nigdy nie czytały normy PN-EN 1264, kładą siatkę na folii, a potem rozkładają na niej rurki. Argument brzmi: „bo siatka chroni folię przed przekłuciem". To prawda, ale ochrona folii to rola folii zbrojonej lub pianki z zakładkami, a nie stalowej siatki. Siatka pod rurkami nie przejmuje naprężeń skurczowych, więc wylewka pęka prostopadle do osi rurek, najczęściej w środku pola grzewczego.

Błąd nr 2: brak plastyfikatora w wylewce cementowej. Tradycyjny jastrych cementowy klasy C16/C20 bez domieszki upłynniającej ma współczynnik wodno-cementowy 0,55-0,65, co oznacza 15-20% wody „wolnej", która odparowuje i powoduje skurcz 0,8-1,2 mm/m. Dodatek plastyfikatora (1-2% masy cementu) obniża w/c do 0,42-0,48 i redukuje skurcz o połowę. Bez plastyfikatora sama siatka nie uratuje wylewki, bo drut fi 4 mm rozciąga się o 0,01 mm przy obciążeniu 200 MPa, a skurcz jastrychu wymagałby rozciągnięcia stali o 0,8 mm/m, co jest poza zakresem sprężystym.

Błąd nr 3: brak dylatacji obwodowej. Wylewka oddziela się od ścian paskiem pianki PE o grubości 8-10 mm. Bez niej wylewka ma kontakt ze ścianą i nie może się swobodnie skurczyć. Naprężenia kumulują się przy krawędziach i powodują odspojenie wylewki od izolacji (efekt „bębna") albo rysę wzdłuż listwy przypodłogowej. Norma PN-EN 1264 wymaga dylatacji obwodowej na całym obwodzie pola grzewczego.

Błąd nr 4: brak dylatacji pośrednich przy dużych polach. Pole większe niż 40 m² albo o proporcji boków powyżej 2:1 wymaga dylatacji pośredniej dzielącej je na mniejsze sekcje. W dylatacji rurki grzewcze prowadzi się w peszelach ochronnych, a siatkę zbrojeniową przerywa. Jeśli siatka przechodzi przez dylatację, tworzy sztywne połączenie między dwoma polami i przenosi naprężenia z jednego na drugie, co kończy się rysą w najsłabszym miejscu, czyli zazwyczaj przy krawędzi dylatacji.

Błąd nr 5: cięcie siatki w miejscach dylatacji. Zasada poprzedniego akapitu dotyczy ciągłości, ale drugą skrajnością jest sytuacja odwrotna: siatka ucięta w połowie pola, bo ekipa nie miała wystarczająco dużego arkusza i dołożyła kawałek bez zakładki. Zakładka między arkuszami siatki powinna wynosić minimum 20 cm (dwa pełne oczka), w przeciwnym razie w miejscu łączenia tworzy się strefa bez zbrojenia, która staje się inicjatorem rysy.

Checklista kontrolna dla inwestora

Poniższa lista pozwala zweryfikować pracę ekipy przed zalaniem jastrychu. Każdy punkt zajmuje 2-3 minuty i nie wymaga specjalistycznej wiedzy, wystarczy latarka i miarka.

• Siatka leży nad rurkami, a nie pod nimi. Widać to gołym okiem po odsłonięciu kawałka pola.
• Drut ma średnicę co najmniej 3 mm, oczka nie większe niż 150×150 mm. Cieńszy drut to oszczędność na materiale kosztem trwałości.
• Arkusze siatki mają zakładki minimum 20 cm, widać je jako podwójne warstwy drutu na łączeniach.
• Siatka jest uniesiona nad rurkami na plastikowych dystansach, nie leży bezpośrednio na nich.
• Przy ścianach widoczny jest pasek pianki dylatacyjnej PE o grubości 8-10 mm na całym obwodzie.
• Przy polach większych niż 40 m² widać dylatacje pośrednie z paskiem pianki i rurkami w peszelach ochronnych.
• Siatka jest czarna (drut żebrowany niepowlekany), nie srebrna (cynkowana ogniowo).
• W projekcie lub specyfikacji widnieje zapis o plastyfikatorze w jastrychu cementowym.

Konsekwencje pominięcia siatki

Wylewka bez zbrojenia w systemie ogrzewania podłogowego pracuje w ekstremalnych warunkach termicznych. Każdy cykl grzewczy (nagrzewanie do 28°C, stygnięcie do 18°C) powoduje rozszerzalność i kurczliwość warstwy o 0,4-0,6 mm na metr bieżący. Przy polu 8×4 m to przemieszczenie krawędzi o 3-5 mm w jednym cyklu, a w sezonie grzewczym takich cykli jest 80-150.

Pierwsze rysy pojawiają się zwykle w trzecim lub czwartym sezonie grzewczym, początkowo jako włosowate linie włosowate o szerokości 0,1-0,2 mm, niewidoczne gołym okiem. Po kilku latach cykliczne otwarcia i zamknięcia rys powodują odspojenie okładziny ceramicznej, szczególnie płytek wielkoformatowych 60×60 cm i większych, które wymagają podłoża o wytrzymałości na zginanie minimum F4 (wg PN-EN 13813). Wylewka popękana siatką rys nie spełnia tego warunku, więc płytki zaczynają „klawiszować" i pękają w miejscu koncentracji naprężeń.

Drugą konsekwencją jest brak ochrony przed skurczem plastycznym, czyli odkształceniem wylewki w pierwszych 24 godzinach wiązania. Bez siatki wylewka zagina się w narożnikach i odspaja od izolacji, tworząc pustki akustyczne, które słychać jako głuchy odgłos przy stąpaniu. Naprawa polega na wierceniu otworów i wstrzykiwaniu żywicy, co kosztuje 150-300 PLN/m² i nie daje gwarancji trwałości.

Jastrych anhydrytowy czy siatka jest potrzebna?

Jastrych anhydrytowy (płynny, samopoziomujący) ma skurcz 5-8 razy mniejszy niż cementowy, dzięki czemu normy PN-EN 13813 dopuszczają układanie go bez siatki zbrojeniowej przy polach do 100 m². Warunek: producent systemu ogrzewania podłogowego musi dopuszczać jastrych anhydrytowy w swojej aprobacie technicznej, a grubość warstwy nad rurkami musi wynosić minimum 35 mm (zwykle 45 mm).

Jednak nawet w anhydrycie siatka bywa potrzebna przy przejściach między strefami grzewczymi i niegrzewanymi (np. korytarz przylegający do salonu z ogrzewaniem), a także przy ogrzewaniu ściennym przechodzącym w podłogowe. Różnica temperatury 5-8°C na krótkim odcinku powoduje koncentrację naprężeń, które siatka rozprasza.

Decyzja o rezygnacji z siatki w anhydrycie wymaga konsultacji z projektantem instalacji i zapisania tego faktu w dzienniku budowy. Bez takiego wpisu ekipa może ponosić odpowiedzialność za rysy, nawet jeśli ich zdaniem producent jastrychu nie wymaga zbrojenia.

Kiedy siatka zbrojeniowa jest naprawdę zbędna

Istnieją sytuacje, w których siatka nie jest wymagana przez normy ani rozsądek praktyczny. Pierwsza: pole ogrzewania podłogowego mniejsze niż 6 m² (łazienka, korytarz, garderoba), o ile proporcje boków nie przekraczają 2:1 i jastrych jest oddylatowany od ścian paskiem PE. Druga: ogrzewanie matowe niskoprofilowe (rurka fi 8-12 mm w macie styropianowej), gdzie wylewka ma grubość 25-30 mm i nie ma fizycznej przestrzeni na zatopienie siatki. W takim systemie funkcję antykurczową pełnią włókna PP dodane do jastrychu w dawce 0,9 kg/m³.

Trzecia sytuacja to remonty kapitalne bez skuwania starej wylewki, gdy nowy jastrych cementowy ma grubość poniżej 30 mm i stanowi jedynie warstwę wyrównującą. W takim przypadku zbrojenie kładzione jest w warstwie starego jastrychu i mechanicznie połączone z nową warstwą mostkami sczepnymi. Nie jest to układ spełniający wymogi PN-EN 1264 dla systemów wodnego ogrzewania podłogowego, ale w praktyce remontowej stosowany powszechnie.

Jak rozmawiać z ekipą o zbrojeniu

Doświadczenie pokazuje, że 70% ekip budowlanych nie czyta norm, tylko uczy się od poprzedników. Jeśli ekipa mówi „u nas zawsze kładziemy siatkę pod rurkami i jest dobrze", warto dopytać, jak długo firma działa i ile reklamacji miała z powodu pękania wylewek. Brak reklamacji w ciągu 2-3 lat nie oznacza braku problemu, bo rysy skurczowe ujawniają się po 4-6 sezonach grzewczych, kiedy gwarancja ekipy dawno wygasła.

Druga sytuacja: ekipa zgadza się ułożyć siatkę, ale proponuje „lżejszą", bo „tutaj wystarczy". Siatka fi 2,5 mm o oczkach 200×200 mm to nie oszczędność, tylko brak zbrojenia pod inną nazwą. Przy rurkach ogrzewania podłogowego rozkładanych co 15-20 cm potrzebna jest siatka o nośności minimalnej 80-120 kN/m na rozciąganie, a to daje tylko drut fi 3 mm i grubszy.

Trzecia kwestia to cena robocizny. Położenie siatki zbrojeniowej na typowym polu 60 m² zajmuje ekipie 3-4 godziny i kosztuje 200-400 PLN. To 3-5 PLN/m², kwota pomijalna przy koszcie całej instalacji ogrzewania podłogowego rzędu 200-350 PLN/m². Każda ekipa, która żąda dopłaty za samą siatkę, zawyżając cenę o 100% i więcej, nie jest uczciwa w kalkulacji całości inwestycji.

Dobór materiału konkretne parametry zakupowe

Przy zamawianiu siatki w hurtowni budowlanej lub markecie warto znać cztery parametry, które odróżniają produkt nadający się do ogrzewania podłogowego od siatki ogrodowej. Pierwszy: gatunek stali, oznaczony jako B500SP (stal zbrojeniowa spajalna, zgodna z PN-EN 10080). Drut ze stali miękkiej St0S nie ma żeberek i nie spełnia wymagań normy.

Drugi: średnica drutu mierzona bez powłoki, która w przypadku siatki zgrzewanej wynosi zawsze 3, 4 lub 5 mm. Trzeci: wymiar oczka mierzony w świetle (wewnętrzny), standardowo 100×100, 150×150 lub 200×200 mm. Czwarty: format arkusza, najczęściej 2×3 m lub 2,15×5 m dla siatki zgrzewanej oraz 1,5×2 m dla plecionej.

Koszt siatki zgrzewanej z drutu fi 4 mm o oczkach 150×150 mm w arkuszach 2×3 m to 5-9 PLN/m² w hurcie i 7-12 PLN/m² w detalu. Siatka z drutu fi 3 mm o oczkach 100×100 mm kosztuje 4-7 PLN/m² w hurcie. Różnica 2-3 PLN/m² przy polu 60 m² to 120-180 PLN, kwota nieistotna w kontekście ryzyka reklamacji wartej 10 000 PLN.

Siatka zbrojeniowa na ogrzewanie podłogowe to element, który kosztuje niewiele, a decyduje o trwałości posadzki na 20-30 lat. Prawidłowy wybór oznacza drut fi 3-4 mm, oczka 100×100 lub 150×150 mm, stal żebrowaną B500SP, ułożenie nad rurkami na plastikowych dystansach z zachowaniem 25-30 mm otuliny i zakładkami 20 cm między arkuszami.

Przy polach do 30 m² bez dylatacji pośrednich alternatywą są włókna polipropylenowe w dawce 0,6-0,9 kg/m³ wylewki cementowej, pod warunkiem użycia plastyfikatora i zachowania współczynnika w/c poniżej 0,5. W jastrychach anhydrytowych siatka stalowa nie jest wymagana przez normy do 100 m², ale zawsze warto ją zastosować w strefach przejściowych między strefami grzewczymi i niegrzewanymi.

Decyzja o pominięciu siatki wymaga konsultacji z projektantem i wpisu w dzienniku budowy. W przeciwnym razie ryzyko reklamacji obciąża ekipę wykonawczą, która zwykle nie dysponuje kapitałem na pokrycie kosztów naprawy. Inwestor, który akceptuje rezygnację z siatki bez dokumentacji, bierze to ryzyko na siebie.

Pobierz checklistę kontrolną z tego artykułu i wydrukuj ją przed przyjazdem ekipy na budowę. Osiem punktów, trzydzieści minut z latarką i miarą, a oszczędność potencjalnie kilkunastu tysięcy złotych w perspektywie następnej dekady.
