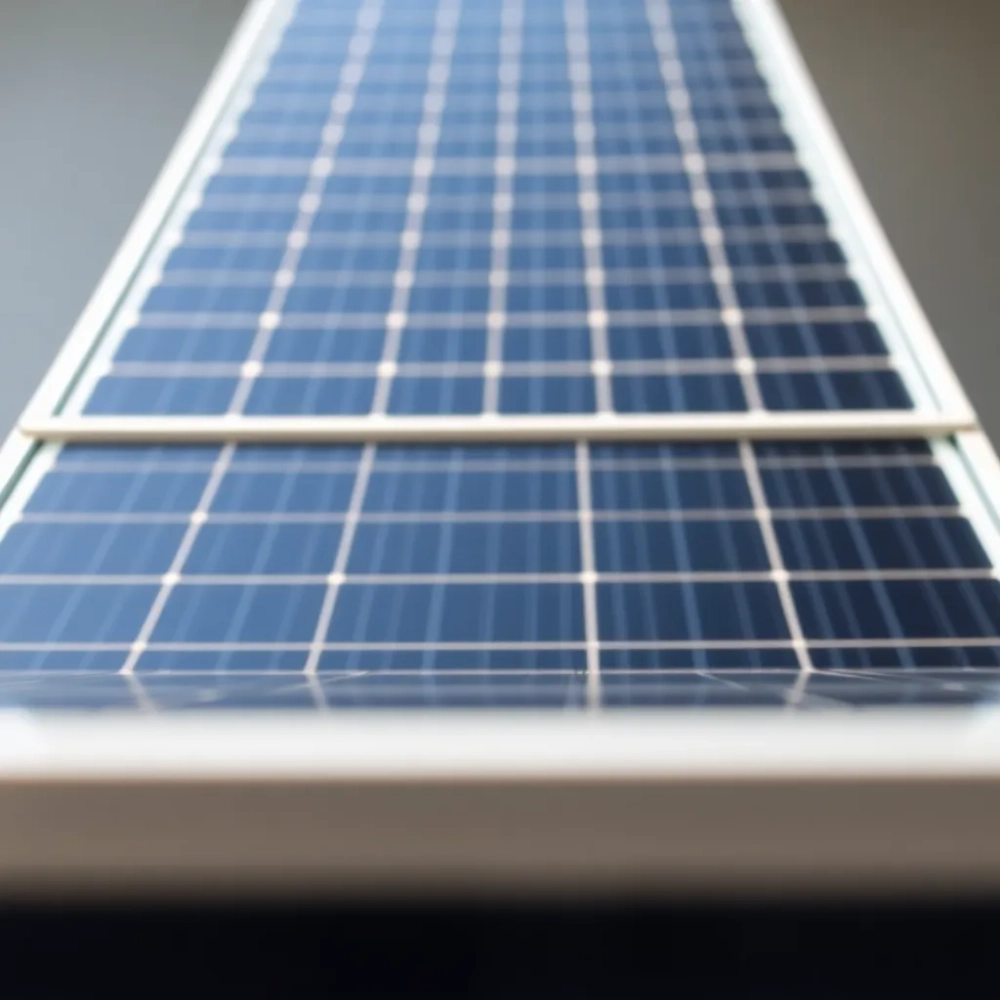

Wymiary paneli fotowoltaicznych 550 W – co musisz wiedzieć przed montażem?

Moduł fotowoltaiczny o mocy 550 W to dziś jeden z najpopularniejszych wyborów dla domowych instalacji dachowych. Jego typowe wymiary paneli fotowoltaicznych 550W mieszczą się w przedziale 1722-1860 mm długości oraz 1134-1135 mm szerokości, przy grubości ramy wynoszącej około 30-35 mm. Waga takiego modułu oscyluje najczęściej między 27 a 30 kg, co wynika bezpośrednio z zastosowania ogniw monokrystalicznych w formacie M10 (182 mm) lub M10+ (182,8 mm). Te liczby warto zapamiętać, bo bez nich ani precyzyjny projekt montażu, ani rzetelna wycena po prostu się nie udadzą.

• Jak zmieniały się wymiary paneli PV na przestrzeni lat?
• Ile paneli 550 W zmieści się na typowym dachu?
• Nietypowe wymiary paneli 550 W kiedy standard nie wystarczy?

Jak zmieniały się wymiary paneli PV na przestrzeni lat?

Ewolucja modułów fotowoltaicznych to historia rosnącej mocy w niemal niezmiennej obudowie. Jeszcze w 2010 roku standardem były panele z ogniwami M0 o boku 156 mm, produkujące zaledwie 230-250 W przy wymiarach rzędu 1650 × 990 mm. Pięć lat później rynek opanowały ogniwa M2 (156,75 mm), a moc typowego modułu wzrosła do 280-300 W. Przełom nastąpił około 2018 roku, gdy upowszechniło się cięcie połówkowe ogniw (half-cut), pozwalające wycisnąć z tej samej powierzchni nawet 10% więcej energii.

Kolejny skok technologiczny przyniosły ogniwa M6 (166 mm), a następnie M10 (182 mm) i M12 (210 mm). Te ostatnie, wprowadzone przez jednego z azjatyckich gigantów około 2019 roku, pozwoliły przekroczyć barierę 500 W na pojedynczym module. Dziś ogniwa M10 stanowią podstawę większości paneli w klasie 540-560 W, a producenci coraz odważniej eksperymentują z większymi waflami M10+ i M11, pchając moc pojedynczego modułu w kierunku 600 W.

Ta ewolucja nie jest przypadkowa. Większe ogniwo oznacza wyższą sprawność konwersji i niższy koszt instalacji w przeliczeniu na wat, ponieważ mniej połączeń lutowanych i krótsze ścieżki prądowe zmniejszają straty rezystancyjne. Efekt skali produkcji wafli krzemowych sprawia zaś, że gigawatowe linie produkcyjne potrafią wytwarzać większe formaty taniej niż małe serie.

Polskie dachy pamiętają jeszcze moduły 36-ogniwowe (do systemów off-grid) i 60-ogniwowe, które do niedawna dominowały rynek mieszkaniowy. Dziś standardem są panele 108 lub 144 ogniw połówkowych, co przy formacie M10 daje właśnie tę magiczną granicę 550 W. Zmiana wymiarów na przestrzeni dekady wyraźnie pokazuje, że branża PV to jedno z niewielu pól, gdzie fizyczny rozmiar produktu pozostaje zaskakująco stabilny mimo rewolucji technologicznych.

Wymiary wg liczby ogniw

Liczba ogniw w module to najprostszy klucz do zrozumienia jego wymiarów. Moduł 36-ogniwowy (najczęściej 10 × 6 lub 12 × 3) mierzy około 1480 × 670 mm i waży 10-14 kg. Wariant 48-ogniwowy (8 × 6) to wymiar 1320 × 1000 mm przy masie 15-18 kg. Klasyk instalacji domowej, czyli panel 60 ogniw (10 × 6), oscyluje wokół 1650 × 1000 mm i waży 18-22 kg. Moduł 72-ogniwowy (12 × 6) przyrasta do 1950 × 1000 mm i 23-26 kg, stosowany głównie w segmentacji komercyjnej.

Nowa generacja modułów wykorzystuje technologię half-cut, czyli cięcie każdego ogniwa na pół. W efekcie panel 144 ogniw połówkowych (odpowiednik 72 pełnych) osiąga wymiar około 2278 × 1134 mm, a wariant 108 ogniw połówkowych (odpowiednik 54) to właśnie wspomniane 1722 × 1134 mm, typowe dla klasy 540-560 W. Rozmiar ogniwa determinuje więc ostateczny gabaryt modułu w sposób niemal matematyczny: długość modułu = (liczba ogniw w rzędzie × wymiar ogniwa) + szerokość ramy.

Waga paneli 550 W i jej praktyczne konsekwencje

Moduł 550 W waży średnio 28-32 kg, co przekracza dopuszczalną normę udźwigu jednego pracownika w pracy dorywczej (30 kg wg polskich przepisów BHP). To oznacza konieczność pracy w parach lub z użyciem podnośnika przy większych instalacjach. Ciężar wynika z kombinacji: 18-20 kg szkła hartowanego o grubości 3,2 mm, 2-3 kg ramy aluminiowej, 4-5 kg ogniw krzemowych, 2-3 kg folii EVA i backsheetu oraz około 1 kg skrzynki przyłączeniowej z diodami bypass.

Na dachu skośnym o powierzchni 150 m² taka instalacja generuje dodatkowe obciążenie rzędu 15-20 kg/m², co dla typowej więźby dachowej stanowi wartość bezpieczną (dopuszczalne obciążenia śniegiem w Polsce sięgają 80-160 kg/m²). Problem pojawia się przy dachach płaskich z lekką konstrukcją lub przy starszych budynkach, gdzie stan więźby bywa wątpliwy. Dla modułów glass-glass, z podwójną warstwą szkła, masa rośnie o dodatkowe 10-20%, osiągając nawet 35 kg na panel.

Ile paneli 550 W zmieści się na typowym dachu?

Obliczenie liczby modułów mieszczących się na dachu to czysta geometria, ale z kilkoma istotnymi pułapkami. Bazowy wzór wygląda tak: liczba paneli = dostępna powierzchnia / (długość panela × szerokość panela). Dla panelu 550 W o wymiarach 1722 × 1134 mm pojedynczy moduł zajmuje 1,953 m², ale w praktyce trzeba doliczyć odstępy między rzędami (minimum 2 cm) oraz margines bezpieczeństwa od krawędzi dachu, kalenicy i okien połaciowych (zwykle 30-50 cm).

Realna powierzchnia użytkowa dachu to zwykle 60-70% jego geometrii. Dach o całkowitej powierzchni 40 m², po odjęciu stref wykluczonych, daje około 25-28 m² użytecznej przestrzeni. Po podzieleniu przez 1,95 m² wychodzi 13-14 modułów, co przy mocy 550 W sumuje się do 7,15-7,7 kWp. To wartość typowa dla czteroosobowej rodziny o rocznym zużyciu energii na poziomie 5000-6000 kWh.

Trzy scenariusze dla różnych typów dachu

Dach płaski o powierzchni 50 m² z membraną PVC pozwala ustawić panele w układzie wschód-zachód na stelażach balastowych. Przy kącie 15° i odstępach między rzędami zapobiegających wzajemnemu zacienianiu (w Polsce minimalny odstęp to około 1,7 × wysokość modułu) mieści się tu 18-22 moduły, a więc około 10-12 kWp. Balast kamienny lub betonowy musi przy tym uwzględniać wiatr norma PN-EN 1991-1-4 wymaga obliczeń sił ssących dla każdej strefy dachu.

Dach skośny dwuspadowy 10 × 8 m (80 m² powierzchni całkowitej, około 50 m² połaci użytkowej) to klasyczny przypadek instalacji 9-11 kWp. Montaż odbywa się na hakach lub śrubach dwugwintowych mocowanych do krokwi, co wymaga zdjęcia kilku dachówek i precyzyjnego uszczelnienia. Panele układa się zwykle w pionie (dłuższym bokiem wzdłuż krawędzi okapu), co minimalizuje liczbę haków i ułatwia okablowanie.

Dach z lukarnami lub oknami połaciowymi wymaga ręcznego planowania, bo geometria staje się nie-regularna. W takiej sytuacji sprawdzają się panele o mniejszych wymiarach (np. 450 W z segmentu Vertex S) albo moduły krawędziowe do wypełniania nietypowych luk. Zmniejszenie mocy pojedynczego panelu pozwala lepiej dopasować układ do architektury, choć oznacza wzrost łącznej liczby modułów.

Najczęstsze błędy przy doborze paneli

Pięć pułapek, które kosztują inwestorów czas i pieniądze. Pierwsza to niedoszacowanie obciążenia dachu: moduły 550 W są ciężkie i przy dużej instalacji wymagają weryfikacji nośności. Druga to zbyt ciasny montaż bez marginesu na rozszerzalność termiczną (aluminium pracuje nawet 2 mm na metr przy różnicy temperatur 80°C). Trzecia to ignorowanie zacienienia od komina, anteny czy drzewa, co może zredukować produkcję całego stringu nawet o 30%. Czwarta to wybór modułów o niskim współczynniku temperaturowym mocy (Pmax) powyżej -0,35%/°C tracą latem więcej niż konkurencja. Piąta to pominięcie klasy reakcji na ogień: w Polsce od 2022 roku obowiązują wymogi NRO (nierozprzestrzeniające ognia) wg PN-EN 13501-1 dla dachów budynków wielorodzinnych i użyteczności publicznej.

Nietypowe wymiary paneli 550 W kiedy standard nie wystarczy?

Standardowy moduł 550 W nie zawsze da się wpasować w architekturę budynku. Wąskie połacie dachu, lukarny, zadaszenia balkonów czy carporty wymagają paneli o mniejszych lub nieregularnych wymiarach. Na rynku funkcjonują moduły kompaktowe o wymiarach 1350-1470 × 1000-1100 mm, produkowane w klasie mocy 380-430 W. Pozwalają one obsadzić powierzchnie, gdzie standardowy panel 550 W po prostu się nie mieści lub blokuje dostęp do okien.

Elastyczne panele cienkowarstwowe to osobna kategoria. Mają grubość zaledwie 2-3 mm, wagę 3-6 kg i wymiary od 1100 × 540 mm do 1500 × 680 mm. Sprawność takich modułów jest niższa (15-18% wobec 21% dla klasycznych), ale ich podatność na gięcie (promień do 30 cm) czyni je idealnym wyborem do kamperów, łodzi czy dachów o łukowej geometrii. Na klasycznym dachu domowym ich stosowanie nie ma większego sensu ekonomicznego.

Moduły krawędziowe to wariant o zmniejszonej szerokości (zwykle 800-900 mm) przy zachowaniu standardowej długości. Służą do wypełniania luk w rzędzie, na przykład przy kominie lub wiatrołapie. Niektórzy producenci oferują też panele shingled, w których ogniwa zachodzą na siebie jak dachówki dzięki temu moduł o wymiarach 1640 × 1030 mm generuje 420-450 W bez widocznych przerw.

Regulacje prawne i normatywne

Polskie prawo budowlane traktuje panele fotowoltaiczne jako urządzenia techniczne, nie jako elementy konstrukcyjne budynku. Od 2019 roku instalacja PV o mocy do 50 kW nie wymaga pozwolenia na budowę, a jedynie zgłoszenia (przy mikroinstalacjach do 50 kWp nawet to bywa zbędne). Wyjątkiem są budynki zabytkowe i obszary objęte ochroną konserwatorską tu wymagana jest zgoda wojewódzkiego konserwatora zabytków.

Norma PN-EN 61215 określa wymagania jakościowe dla modułów krystalicznych, w tym testy na obciążenie mechaniczne (2400 Pa ssania i 5400 Pa parcia wiatru), cykle termiczne (-40°C do +85°C) oraz odporność na grad (gradziny o średnicy 25 mm przy prędkości 23 m/s). Każdy poważny panel 550 W dostępny na rynku przechodzi te testy, ale warto sprawdzić certyfikat przed zakupem, bo na rynku pojawiają się podróbki z niepewnych źródeł.

W kontekście europejskim istotne są też wymagania niemieckie, które często stają się wzorcem dla polskiego rynku: moduły o powierzchni przekraczającej 2 m² wymagają zgody nadzoru budowlanego, a instalacje powyżej 600 kWp podlegają dodatkowym badaniom EMC. W Polsce formalności są prostsze, ale rosnąca liczba pożarów instalacji PV sprawia, że ubezpieczyciele coraz częściej żądają dokumentacji potwierdzającej klasę NRO oraz prawidłowy montaż zgodny z PN-EN 62548.

Wymiar a wybór falownika

Rozmiar modułu wpływa nie tylko na powierzchnię montażu, ale też na konfigurację stringów w falowniku. Moduły 550 W generują napięcie w punkcie mocy maksymalnej (Vmpp) rzędu 41-42 V przy standardowych warunkach testowych, co oznacza, że w jednym stringu o napięciu maksymalnym 1000-1500 V mieści się 20-30 paneli. Zbyt krótki string (poniżej 6 modułów) nie uruchomi MPPT falownika, a zbyt długi (powyżej 30) przekroczy dopuszczalne napięcie jałowe w niskich temperaturach.

Przy dużej instalacji z modułami 550 W sensownym wyborem bywa mikroinwerter dla każdego panela, szczególnie gdy dach ma złożoną geometrię z różnymi azymutami lub częściowym zacienieniem. Alternatywą pozostaje klasyczny falownik stringowy z optymalizatorami mocy to rozwiązanie tańsze przy dużej skali, ale wymagające precyzyjnego planowania stringów i regularnej weryfikacji działania każdego optymalizatora.

Estetyka i wpływ na decyzję inwestora

Full black to wariant panelu z czarnym backsheetem, czarną ramą i ogniwami bez widocznych srebrnych kontaktów. Przy tej samej mocy 550 W wymiary pozostają identyczne, ale panel wizualnie zlewa się z dachem, zwłaszcza pokrytym grafitową dachówką ceramiczną. Strata sprawności? Znikoma różnica to najczęściej 0,3-0,8% mocy w porównaniu ze standardowym modułem białym (white backsheet). Dla inwestorów wrażliwych na estetykę to kompromis wart rozważenia.

Panele bifacjalne (dwustronne) o mocy 550 W potrafią generować dodatkowe 5-15% energii dzięki odbiciom od powierzchni dachu, szczególnie na dachach płaskich z jasną membraną lub na gruncie z białą folią. Ich wymiary są identyczne jak klasycznych modułów monofacialnych, ale cena bywa wyższa o 15-25%. Opłacalność bifacjalnych rośnie w lokalizacjach o wysokim albedo (śnieg, piasek) oraz przy montażu na stelażach podniesionych ponad dach.

Checklist przed zakupem paneli 550 W

Siedem punktów do weryfikacji przed podpisaniem umowy. Sprawdź moc rzeczywistą, nie tylko katalogową (tolerancja 0-5 W to norma, ale -5/+0 może ukrywać słabsze moduły). Zweryfikuj wymiary z dokładnością do milimetra, bo różnica nawet 5 mm utrudnia montaż przy oknach połaciowych. Potwierdź wagę, szczególnie przy dachu o słabszej konstrukcji. Sprawdź sprawność modułu (minimum 21% dla klasy premium) oraz współczynnik temperaturowy Pmax (im bliżej zera, tym lepiej; -0,30%/°C to dobry wynik). Upewnij się, że gwarancja obejmuje 25 lat na moc (z gwarantowanym spadkiem nie większym niż 0,55% rocznie) i 12-15 lat na produkt. Zbadaj typ ogniwa: monokrystaliczne PERC to standard, ale TOPCon i HJT oferują wyższą sprawność i lepszą degradację. Porównaj cenę za Wp, nie za cały moduł to jedyny sposób na uczciwe porównanie.

Ile modułów 550 W potrzebujesz?

Przelicz swoje roczne zużycie energii z faktur za prąd (średnie polskie gospodarstwo domowe zużywa 4000-5000 kWh rocznie). Załóż realną produkcję 950-1050 kWh na każdy zainstalowany kWp w centralnej Polsce, korygując w górę dla lokalizacji zachodnich i południowych, a w dół dla północno-wschodnich. Podziel zużycie przez tę wartość, dodaj 10-15% zapasu na rosnące potrzeby, a wynik zaokrąglij w górę do najbliższej wielokrotności liczby paneli. Dla 5000 kWh rocznego zużycia wyjdziesz na instalację 5-6 kWp, czyli 9-11 modułów 550 W. Dach o 25 m² powierzchni użytkowej spokojnie tyle pomieści.

Przed ostateczną decyzją skonsultuj projekt z certyfikowanym instalatorem posiadającym uprawnienia SEP oraz doświadczenie z konkretnym producentem modułów. Dobry instalator wykona wizję lokalną, zweryfikuje stan dachu i zaproponuje optymalny układ stringów. Koszt takiej usługi (zwykle wliczony w cenę instalacji) to inwestycja, która procentuje przez kolejne 25 lat bezawaryjnej pracy systemu.

Źródła danych

Informacje o wymiarach i parametrach technicznych paneli pochodzą z kart katalogowych (datasheet) publikowanych przez producentów modułów fotowoltaicznych dostępnych na ich oficjalnych stronach internetowych (longi.com, jinkosolar.com, trinasolar.com, jasolar.com, q-cells.com). Dane o normach i regulacjach zaczerpnięto z Polskiego Komitetu Normalizacyjnego (pkn.pl) PN-EN 61215, PN-EN 62548, PN-EN 13501-1. Informacje o obciążeniach dachowych i strefach wiatrowych pochodzą z Eurokodu PN-EN 1991-1-4. Dane o nasłonecznieniu i potencjale fotowoltaicznym Polski z bazy PVGIS Joint Research Centre (re.jrc.ec.europa.eu/pvgis). Rankingi jakościowe paneli oparte na raportach PVEL (pvel.com). Ceny orientacyjne zebrane z ofert dystrybutorów hurtowych modułów PV w Polsce w drugiej połowie 2025 roku.
