Jakie wymiary mają panele fotowoltaiczne 480W? Sprawdź, ile zajmą na dachu

Masz już wybrany panel 480W, ale pudełko z modułami wisi nad garażem i nie wiesz, czy zmieści się na dachu bez cięcia, kombinowania z łatami albo zgody konstruktora. Spokojnie: poniżej znajdziesz konkretne wymiary paneli fotowoltaicznych 480W, ich masę, rozstaw punktów mocowania i realne przeliczniki na metry kwadratowe połaci. Bez domysłów, bez zaokrągleń „w przybliżeniu", bez ściemy producentów.

• Wymiary paneli fotowoltaicznych 480W fizyczne ramy modułu
• Waga i grubość modułu 480W co warto wiedzieć przed montażem?
• Ile paneli 480W zmieści się na typowym dachu?
• Wymiary paneli 480W a moc instalacji jak to się przekłada na kilowaty?
• Montaż a logistyka co wymiar 480W oznacza dla ekipy?
• Normy i przepisy dotyczące montażu modułów 480W
• FAQ najczęściej zadawane pytania

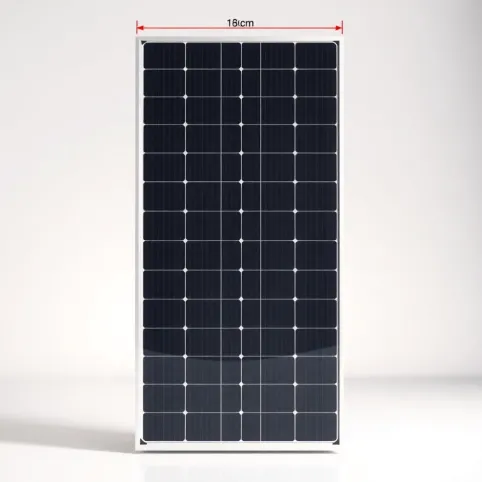

Wymiary paneli fotowoltaicznych 480W fizyczne ramy modułu

Standardowy panel monokrystaliczny o mocy 480W mieści się w dość wąskim przedziale wymiarowym, ale każdy centymetr ma znaczenie przy planowaniu rozstawu. Większość modułów na rynku europejskim pracuje w technologii half-cut z ogniwami typu P-type lub N-type, a to przekłada się bezpośrednio na proporcje obudowy.

Typowy wymiar długości oscyluje wokół 1903-1908 mm, szerokość dochodzi do 1134 mm, a grubość ramki aluminiowej wynosi 30-35 mm. Tolerancja wymiarowa producentów rzadko przekracza plus minus 2 mm, co pozwala precyzyjnie wytrasować hak dachowy jeszcze przed dostawą.

Dlaczego 480W ma akurat taki kształt?

Odpowiedź kryje się w fizyce ogniwa. Pojedyncze ogniwo krzemowe wytwarza napięcie około 0,6 V i prąd około 10-13 A. Żeby uzyskać moc 480W, trzeba połączyć ich w łańcuchy zwykle 120 lub 144 sztuk, cięte na pół (half-cut) dla zmniejszenia strat rezystancyjnych. Matryca 12×10 lub 16×9 ogniw narzuca proporcje, które wyglądają jak lekko wydłużony prostokąt.

Ramka nośna to najczęściej anodowany profil aluminiowy 6063 T5, odporny na korozję w środowisku C3 wg normy PN-EN ISO 12944. Jej sztywność determinuje dopuszczalne obciążenie śniegiem i wiatrem, a grubość 30-35 mm zapewnia sztywność skrętną przy rozstawie podpór do 1,5 m.

Wskazówka: projektując rozstaw łat pod pokryciem, dodaj do szerokości panela minimum 10 mm luzu montażowego. Klemy dociskowe potrzebują swobody na rozszerzalność termiczną aluminium, która przy różnicy temperatur lato-zima potrafi przekroczyć 2 mm na metr profilu.

Waga i grubość modułu 480W co warto wiedzieć przed montażem?

Panel 480W waży średnio 24-25 kg, a jego powierzchnia robocza sięga 2,16 m². Daje to obciążenie własne rzędu 11-11,5 kg/m² połaci, co w praktyce oznacza, że jeden metr kwadratowy dachu ugina się mniej więcej tyle, co trzy warstwy dorosłej blachy stalowej. Konsekwencje odczujesz przy starszych wiatach, gdzie więźba liczona była na pokrycia lekkie.

Grubość obudowy wraz z ramką nie przekracza zwykle 35 mm, ale pamiętaj, że to wymiar samego profilu. Pod modułem rezydują jeszcze klemy (średnio 30-40 mm wysokości), szyny montażowe (35-50 mm) i ewentualna blacha trapezowa wypełniająca, jeśli montujesz na dachu płaskim. Łączna wysokość systemu sięga więc 90-130 mm, co ma znaczenie przy okapie i wymaganiach PN-EN 1991-1-3 dotyczących zalegania śniegu.

Konsekwencje dla konstrukcji dachu

Jeśli projekt domu nie przewidywał fotowoltaiki, więźba oparta na krokwiach 8×16 cm i rozstawie 90 cm zwykle wytrzymuje dodatkowe 15 kg/m² bez problemu. Przy krokwiach 6×16 cm warto zlecić sprawdzenie statyki, zwłaszcza gdy pokrycie to dachówka ceramiczna ważąca 40-60 kg/m². Obciążenie sumaryczne rośnie wtedy do granicy obliczeniowej, a każdy centymetr kwadratowy panelu 480W dokłada swoją cegiełkę.

Na dachach płaskich stosuje się systemy balastowe bez kotwienia, w których moduły wspierają się na plastikowych podstawach wypełnionych żwirem lub kostką brukową. Pojedynczy stelaż z panelem 480W wymaga wtedy balastu rzędu 70-100 kg, żeby utrzymać go przy wietrze wiejącym z prędkością 25 m/s zgodnie z normą Eurokod 1 (PN-EN 1991-1-4). Na balkonie czy tarasie sprawdź najpierw dopuszczalne obciążenie użytkowe płyty.

Uwaga: w strefach wiatrowych I i II (większość Małopolski) wystarczą zwykle dwie klemy na krótszym boku panela, ale w strefie III, czyli terenach górskich i podgórskich, montażysta powinien doliczyć klemy dodatkowe lub wzmocnienia narożne. Tani system montażowy bez konsultacji z konstruktorem to proszenie się o awarię przy pierwszym halnym.

Ile paneli 480W zmieści się na typowym dachu?

Przelicznik jest prosty i brutalnie matematyczny: jedna sztuka zajmuje około 2,16 m² powierzchni wraz z wymaganymi odstępami montażowymi. Dach o powierzchni 30 m² pozwoli zatem ustawić około 12-13 modułów, co przy nominalnej sprawności 21% da instalację 5,7-6,2 kW. Brzmi niewinnie, ale diabeł tkwi w kształcie połaci.

Przy układzie pionowym, czyli dłuższym bokiem wzdłuż okapu, panel 1908×1134 mm wymaga korytarza roboczego minimum 25 mm między rzędami. W orientacji poziomej (dłuższym bokiem wzdłuż kalenicy) zyskujesz lepsze wykorzystanie wąskiego dachu, ale klemy krótszego boka pracują wtedy pod większym momentem zginającym. Standardowo układa się panele pionowo, bo wtedy woda spływa swobodnie wzdłuż naturalnych rowków odpływowych ramki.

Kalkulator szybkiego planowania

Aby policzyć realną liczbę modułów, pomnóż dostępną szerokość połaci przez liczbę rzędów wzdłuż okapu. Przy połaci szerokiej na 9 m i wysokiej na 4 m ułożysz wariantowo 9 kolumn × 2 rzędy = 18 paneli (8,64 kW) albo 7 kolumn × 2 rzędy = 14 paneli (6,72 kW), jeśli w obrębie dachu sterczy komin lub okno połaciowe. Dekarski rzut oka potrafi zaoszczędzić setki złotych na niepotrzebnych przekładkach.

Orientacyjna tabela zależności dla dachu dwuspadowego o kącie nachylenia 35°:

Wskazówka: zostaw min. 50 cm wolnej przestrzeni od okapu, kalenicy i krawędzi szczytowej. Strefy te są narażone na ssanie wiatru, a panele w nich montowane potrzebują dodatkowego balastu lub mocowań, co winduje koszt instalacji nawet o 15%.

Wymiary paneli 480W a moc instalacji jak to się przekłada na kilowaty?

Skoro jeden moduł daje 480W w warunkach STC (1000 W/m², 25°C, AM 1,5), to instalacja 10 paneli wyprodukuje nominalnie 4,8 kWp. Tyle widzisz na papierze i w ofercie handlowej. Realna produkcja roczna w polskich warunkach wynosi jednak około 950-1050 kWh na każdy zainstalowany kWp, co przy nasłonecznieniu 1000 godzin/rok przekłada się na roczny uzysk rzędu 4500-5000 kWh. Różnica między mocą szczytową a energią to codzienność każdego instalatora.

Współczynnik temperaturowy mocy typowego panela 480W oscyluje wokół -0,35%/°C. Latem, gdy ogniwo nagrzewa się do 65°C (przy temperaturze otoczenia 30°C), moduł traci nawet 14% mocy nominalnej. Dlatego odstęp od pokrycia dachowego, który wynosi standardowo 80-120 mm, nie jest kaprysem producenta, lecz wymogiem fizyki: większa szczelina oznacza lepszy przepływ powietrza i niższą temperaturę pracy.

Sprawność a wymiary czemu mniejszy może być mocniejszy?

Technologia N-type (panele typu TOPCon, HJT) osiąga sprawność 22-22,8%, podczas gdy starsze P-type PERC zatrzymują się na 20,5-21%. Dla tej samej mocy 480W moduł N-type bywa więc krótszy o 30-40 mm, bo generuje więcej watów z każdego centymetra kwadratowego ogniwa. W praktyce oznacza to, że na dachu o identycznej powierzchni zmieścisz nieco więcej mocy, jeśli postawisz na nowoczesne ogniwa.

Warto też wiedzieć, że tolerancja mocy dodatnia (np. +5/0 W) daje realnie 485W zamiast 480W. Taki bonus brzmi marginalnie, ale w instalacji 20-panelowej przekłada się na dodatkowe 100 W mocy szczytowej, czyli około 100 kWh rocznie. Przy obecnych cenach energii to kilkadziesiąt złotych czystego zysku rocznie, które pokrywa część kosztów ubezpieczenia instalacji.

Dobór inwertera do paneli 480W

Napięcie obwodu otwartego (Voc) panela 480W wynosi zwykle 49-51 V, a prąd zwarcia (Isc) około 13,5 A. W łańcuchu 10 modułów sumaryczne Voc sięga 490-510 V, co wymaga inwertera trójfazowego z zakresem MPPT minimum 400-800 V albo jednofazowego hybrydowego 250-500 V. Zbyt niskie napięcie łańcucha zimą, gdy napięcie rośnie (ogniwa są zimniejsze), potrafi wyłączyć inwerter z błędem „over-voltage".

Uwaga: przy doborze inwertera hybrydowego do magazynu energii sprawdź zakres napięcia akumulatora. Typowy magazyn 10 kWh pracuje w przedziale 160-400 V DC. Jeśli wepniesz go przez inwerter o zakresie 80-480 V, stracisz część energii na straty konwersji DC/DC. Lepiej dobrać sprzęt jednego producenta, niż mieszać protokoły komunikacji.

Montaż a logistyka co wymiar 480W oznacza dla ekipy?

Panel ważący 24 kg w rękach dwóch monterów nie brzmi ciężko, ale gdy trzeba go wciągnąć po drabinie na wysokość 8 m, robi się poważnie. W praktyce jeden moduł przenosi się zwykle w dwie osoby, przy użyciu specjalnych uchwytów próżniowych lub pasów nośnych rozkładających obciążenie na kręgosłup. Firmy działające zgodnie z BHP stosują też podnośniki teleskopowe, które przy prędkości wciągania 0,5 m/s potrafią obsłużyć 30 paneli na godzinę.

Transport paneli na budowę to osobny temat. Standardowa paleta mieszcze około 30-36 sztuk, co daje masę brutto 750-900 kg i wymiar ładunku około 2,0×1,2×1,7 m. Jeśli posesja nie ma twardego podjazdu dla auta ciężarowego, paleta zostanie na drodze, a panele trzeba będzie przenieść ręcznie po trawniku. Dla 20 modułów to 500 kg do przetransportowania na odległość 30-50 m, czyli solidna sesja na siłowni.

Miejsca, w których wymiary paneli 480W mogą zaskoczyć

Wąskie przejazdy między domami (poniżej 2,2 m) potrafią zatrzymać dłuższego busa z paletą. W takiej sytuacji ekipa wnosi panele pojedynczo przez bramę lub okno. Zdarza się, że klient płaci wtedy za dodatkową robociznę, której nikt nie wpisał w wycenę. Warto to przewidzieć przy podpisywaniu umowy.

Na balkonach i tarasach ograniczeniem bywa nie tyle powierzchnia, co balustrada. Panel 1908 mm nie wniesiesz przez standardowe drzwi balkonowe o szerokości 70-80 cm bez jego zdjęcia z ramki. Montaż na balkonie wymaga więc zgody wspólnoty, opinii konstruktora i zwykle systemu bezinwazyjnego obciążanego bloczkami betonowymi.

Normy i przepisy dotyczące montażu modułów 480W

Instalacja fotowoltaiczna w Polsce podlega kilku aktom prawnym jednocześnie. Prawo budowlane wymaga zgłoszenia lub pozwolenia na budowę w zależności od mocy: do 50 kW wystarczy zgłoszenie, ale powyżej tej granicy potrzebujesz pozwolenia. Moduły mocowane na dachu nie zmieniają bryły budynku, więc procedura jest uproszczona, lecz projektant musi dołączyć obliczenia statyczne więźby.

Norma PN-HD 60364-7-712 opisuje wymagania dla instalacji elektrycznych niskiego napięcia z modułami PV. Kluczowe są zabezpieczenia nadprądowe po stronie DC, ograniczniki przepięć typu I+II oraz wyłącznik różnicowoprądowy reagujący na prąd stały. Instalatorzy pracujący bez tych zabezpieczeń łamią prawo, nawet jeśli system działa poprawnie przez pierwsze pięć lat.

Kiedy moduł 480W nie spełni oczekiwań

Panel o mocy 480W nie sprawdzi się na dachu o orientacji północnej z nachyleniem poniżej 20°. Przy takiej konfiguracji roczny uzysk spada poniżej 600 kWh/kWp, co oznacza zwrot inwestycji wydłużony do ponad 15 lat. W takiej sytuacji lepszym rozwiązaniem bywa mikroinwerter z optymalizatorami albo rezygnacja z PV na rzecz pompy ciepła.

Również w przypadku silnego zacienienia od drzew czy kominów moduł 480W bez optymalizatora traci proporcjonalnie więcej niż mniejszy panel. Jedno zacienione ogniwo w łańcuchu obniża wydajność całego stringu, co przy module o wyższym prądzie zwarcia daje większą stratę bezwzględną. W takiej sytuacji postaw na panele z wbudowanymi optymalizatorami mocy lub inwertery stringowe z osobnymi MPPT dla każdego panela.

FAQ najczęściej zadawane pytania

Czy panel 480W zmieści się w standardowej ramie transportowej?
Tak, paleta 30-36 sztuk mieści się w typowym busie o DMC 3,5 t. Pojedynczy moduł przechodzi przez drzwi balkonowe o szerokości minimum 75 cm po zdjęciu z ramki aluminiowej.

Jaka jest żywotność panelu 480W?
Producenci gwarantują sprawność 87% po 30 latach pracy, co odpowiada degradacji rocznej 0,45%. W praktyce panele N-type degradują wolniej, około 0,35% rocznie, dając żywotność realną przekraczającą 35 lat.

Czy warto przepłacać za moduły 480W zamiast tańszych 450W?
Różnica w cenie za moduł wynosi zwykle 50-100 zł, ale za to zyskujesz 6-7% więcej mocy na tej samej powierzchni. Przy instalacji 10 kWp to dodatkowe 600-700 kWh rocznie, czyli 400-500 zł oszczędności w skali roku. Zwrot dodatkowego kosztu następuje już po 2-3 latach.

Jak często czyścić panele 480W?
W polskich warunkach wystarczy mycie raz w roku, najlepiej wiosną po pyleniu brzozy i topoli. Spadek wydajności związany z zabrudzeniem rzadko przekracza 5% na płaskim dachu i 2-3% na dachu spadzistym, gdzie deszcz sam zmywa większość zanieczyszczeń.

Panele fotowoltaiczne 480W to obecnie najbardziej opłacalny kompromis między mocą, masą a gabarytem na polskim rynku. Wymiar 1903×1134 mm i waga 24-25 kg wpisują się w standardy haków dachowych i szyn montażowych większości producentów, ale wymagają uwagi przy starszej więźbie lub ekspozycji na silny wiatr. Znajomość tych parametrów przed zakupem pozwala uniknąć kosztownych niespodzianek i dokładnie zaplanować liczbę modułów na dostępnej połaci.

Jeśli planujesz instalację i potrzebujesz szczegółowej analizy Twojego dachu pod kątem paneli 480W, sprawdź kalkulator nasłonecznienia na stronie Global Solar Atlas (globalsolaratlas.info) oraz normę PN-EN 1991-1-3 dotyczącą obciążenia śniegiem. Dodatkowe informacje o wymiarach i tolerancjach modułów znajdziesz w kartach katalogowych publikowanych przez producentów na ich stronach produktowych, a regulacje prawne w Rozporządzeniu Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie oraz w Prawie budowlanym (Dz.U. 1994 nr 89 poz. 414 z późn. zm.).
