Jakie wymiary mają panele fotowoltaiczne 450 W?

Wymiary paneli fotowoltaicznych 450 W to zwykle 1722-1862 mm długości i 1133-1134 mm szerokości, a grubość ramki mieści się w przedziale 30-35 mm. Jeśli szukasz konkretnej liczby przed rozmową z wykonawcą albo chcesz zweryfikować kartę techniczną produktu, który już leży w ofercie, te wartości w zupełności wystarczą. Poniżej znajdziesz jednak znacznie więcej: dlaczego moduły o tej mocy są większe od swoich poprzedników, jak rozmiar przekłada się na realne obciążenie dachu i ile sztuk zmieścisz na typowej połaci przy polskiej normie obciążenia wiatrem Eurokod 1.

• Jak duży jest panel 450 W w porównaniu z innymi mocami?
• Ile paneli 450 W zmieści się na typowym dachu?
• Waga i grubość panelu 450 W a nośność konstrukcji dachu
• Ograniczenia prawne i praktyczne nietypowych rozmiarów
• Jak dobrać panel do dachu drzewo decyzyjne
• Standardy jakości i gwarancje, które mają sens
• Orientacja i kąt nachylenia ostatnia warstwa decyzji
• Tabela porównawcza wybranych modułów 450 W z polskiego rynku
• FAQ najczęstsze pytania inwestorów

Jak duży jest panel 450 W w porównaniu z innymi mocami?

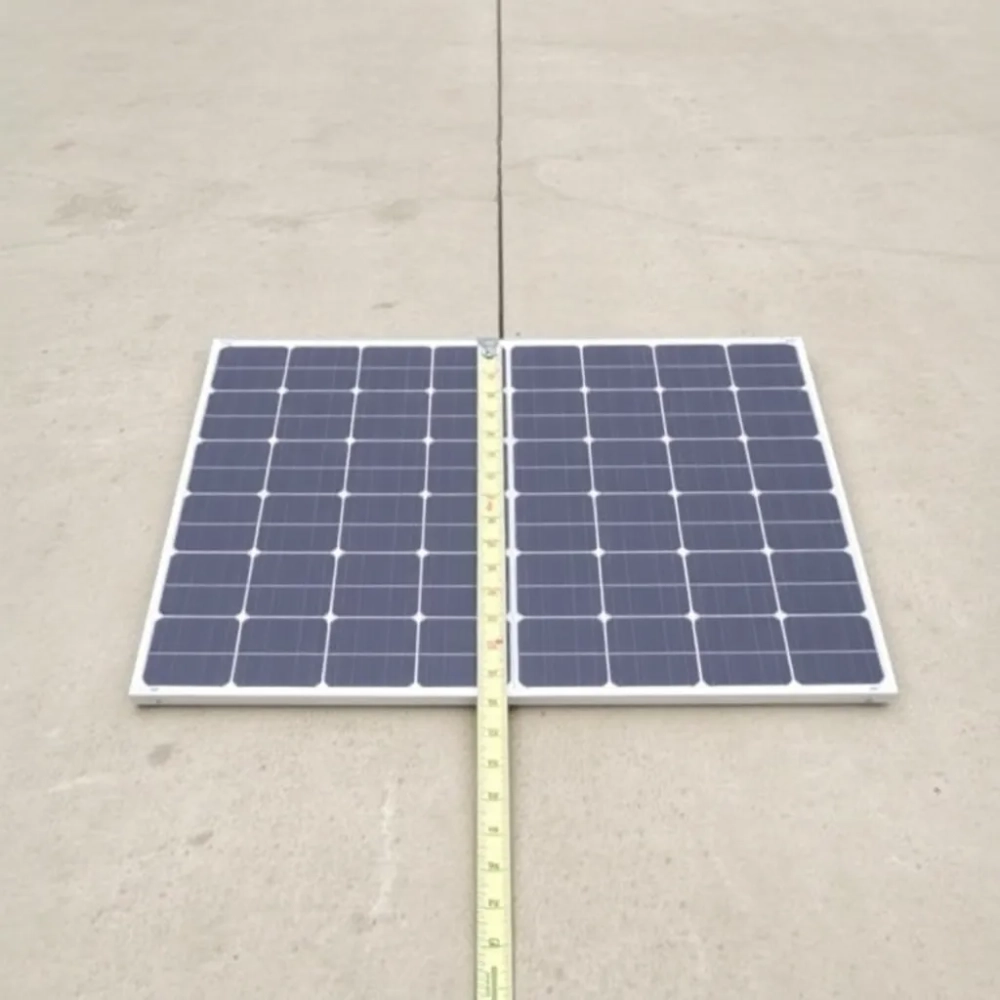

Najkrótsza odpowiedź: standardowy panel 450 W mierzy około 1,77 m długości i 1,13 m szerokości, a jego powierzchnia brutto wynosi blisko 2,0 m². Różnica względem mniejszych modułów wynika z większych ogniw, a nie z grubszej ramki.

Skąd ta rozbieżność w długości przy tej samej mocy? Producenci stosują ogniwa różnych generacji, a te mają różną sprawność konwersji. Aby osiągnąć 450 W przy ogniwie M6 (166 mm), moduł musi być dłuższy niż przy ogniwie M10 (182 mm) lub M12 (210 mm). Innymi słowy, im większa płytka krzemowa, tym krótszy może być moduł przy tej samej mocy wyjściowej.

Konsekwencja dla inwestora: porównując oferty, nie sprawdzaj wyłącznie mocy i ceny. Zweryfikuj wymiar ogniwa w karcie technicznej producenta, bo ta sama moc 450 W może oznaczać panel 1722 × 1134 mm z ogniwem M10 albo 1862 × 1134 mm z ogniwem M6. Na dachu o ograniczonej powierzchni ta różnica oznacza nawet 7-10% więcej zajętej przestrzeni.

Dlaczego ogniwo M12 zmienia układ w module?

Przejście z ogniw 156 mm (M0) na 210 mm (M12) to skok o 35% w powierzchni pojedynczej płytki. Większa płytka oznacza mniej połączeń szeregowo-równoległych, mniejsze straty rezystancyjne i wyższą sprawność modułu, która w 2026 roku sięga 22,8% dla klasy premium. Moduł 450 W z ogniwem M12 ma zwykle 108 ogniw w układzie 6 × 18, a nie klasyczne 144 przy ogniwie M6.

Tabela: Generacja ogniwa → rozmiar płytki

Ile paneli 450 W zmieści się na typowym dachu?

Wzór jest prosty: użyteczną powierzchnię dachu w metrach kwadratowych dzielisz przez 2,0 m², czyli pole jednego modułu 450 W. Wynik mnożysz przez 0,85, bo kątowniki montażowe, odstęp od krawędzi i przejścia kablowe zabierają około 15% powierzchni.

Typowa polska instalacja domowa w 2026 roku oscyluje między 6,5 a 10 kWp. To efekt dwóch rzeczy: rekomendacji operatorów sieci dystrybucyjnej (OSD) i zmiany profilu zużycia po wprowadzeniu taryf dynamicznych. Przy 6,5 kWp potrzebujesz 15 sztuk paneli 450 W, czyli realnie 35 m² wolnej połaci, nie licząc kominów, wyłazów i strefy przeciwpożarowej 30 cm od krawędzi dachu.

Co istotne, na dachu skośnym panele montuje się najczęściej w orientacji pionowej, czyli dłuższym bokiem wzdłuż spadku. Skąd to wynika? Krótszy bok to mniejsze ramię siły wiatru działającej na moduł, a mniejsze ramię to mniejszy moment obrotowy próbujący wyrwać kątownik z krokwi. Pozioma instalacja bywa spotykana na dachach o nachyleniu poniżej 15°, ale wymaga wtedy większej liczby punktów mocowania w każdym rzędzie.

Format pionowy vs. poziomy kiedy który?

Moduł 450 W w pionie zajmuje pasek 1,13 × 1,77 m, co pasuje do większości rozstawów krokwi 80-100 cm. W poziomie potrzebujesz już 1,77 × 1,13 m, a to oznacza prawie 2 metry szerokości, co przy kominie pośrodku połaci potrafi zepsuć cały układ. Na dachach płaskich panele układa się zwykle poziomo, ale w dwóch rzędach z odstępem 30-50 cm, żeby uniknąć wzajemnego zacieniania pod kątem 10-15° nachylenia konstrukcji wsporczej.

Waga i grubość panelu 450 W a nośność konstrukcji dachu

Moduł 450 W waży od 21 do 24 kg, co przekłada się na 11-12 kg/m² powierzchni dachu. To wartość, z którą typowa więźba dachowa Eurokodu 5 radzi sobie bez problemu, ale warto sprawdzić konkretne parametry.

Norma PN-EN 1991-1-3 dopuszcza dla dachów skośnych w polskiej strefie śniegowej obciążenie 80-120 kg/m², zależnie od regionu. Pasy podhalańskie, Podkarpacie i Góry Izerskie wymagają współczynnika 1,2 kN/m², a Mazowsze i Wielkopolska już tylko 0,7 kN/m². Te liczby porównujemy z realnym obciążeniem samych modułów, czyli 11-12 kg/m², a nie z pełnym obciążeniem śniegiem na panelu. Różnica jest kolosalna: 11 kg/m² paneli to nawet 10 razy mniej niż przewidywany w projekcie śnieg.

Kiedy waga zaczyna mieć znaczenie?

Przy remoncie starego dachu z krokwiami 8 × 16 cm i rozstawie 90 cm obciążenie panelami 450 W wymaga konsultacji z konstruktorem. Rozczepione krokwie, ślady zacieków, deskowanie na pióro-wpust zamiast desek sosnowych to sygnały, że lepiej doliczyć dodatkowy rygiel lub wymienić łatowanie. Na dachach płaskich z płytą żelbetową problem wagi praktycznie nie istnieje, bo strop ma zapas nośności rzędu 150-200 kg/m².

Transport i montaż modułów cięższych niż 38 kg

Standardowy panel 450 W mieści się w przedziale masy, z którym bezpiecznie poradzi sobie jeden doświadczony monter z pomocnikiem. Nie znaczy to, że prędkość montażu będzie wysoka. W pojedynkę podniesiesz moduł na dach dwuspadowy o wysięgu 7 m, ale potrzebujesz do tego rampy aluminiowej, a nie drabiny. Na dach płaski o wysokości 3 m wystarczy wciągarka linowa zamocowana do rusztowania.

Grubość ramki a system montażowy

Większość paneli 450 W ma ramkę 30 lub 35 mm profile aluminiowego. To wymusza stosowanie klemów uniwersalnych o zakresie 28-50 mm, które są dziś rynkowym standardem. Jeśli trafisz na moduł z ramką 40 mm, upewnij się, że klemy montażowe nie blokują kanału odprowadzania wody w profilu. Brak drożności kanalików powoduje gromadzenie się lodu w szczelinie rama-szyba, a w konsekwencji mikropęknięcia ogniw po pierwszej zimie.

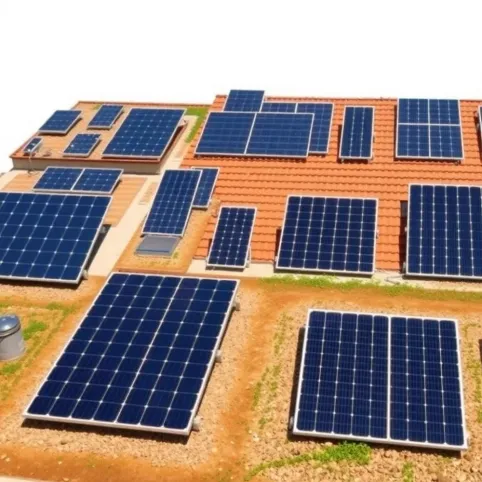

Ograniczenia prawne i praktyczne nietypowych rozmiarów

W niektórych landach niemieckich panele większe niż 2 m² powierzchni wymagają zgody konserwatora zabytków lub zamiennej konfiguracji montażu. W Polsce takiego limitu nie ma, ale pozwolenie na budowę obejmuje każdą instalację powyżej 50 kWp, a poniżej tej granicy wystarczy zgłoszenie. Mimo to rzeczoznawca z ubezpieczyciela zapyta o ciężar i rozstaw mocowań, jeśli moduł waży więcej niż 30 kg.

Na dachach płaskich obowiązuje norma PN-EN 1991-1-4, która wymaga uwzględnienia współczynnika aerodynamicznego dla paneli pochylonych 10-15°. Wiatr w strefie I (zachodnia Polska) wywiera siłę 0,5 kN/m² na moduł, w strefie III (południowy wschód) już 0,9 kN/m². Tyle muszą przenieść kątowniki balastowe albo kotwy w stropie.

Moduły pośrednie do luk na dachu

Standard 1,77 × 1,13 m bywa za duży. Pomiędzy komin a lukarnę wchodzi czasem tylko 1,35-1,47 m wolnej przestrzeni. Producenci oferują wtedy panele 350-400 W o wymiarach 1,5 × 1,0 m, z ogniwem M6 w układzie 6 × 20. Ich sprawność spada do 19-20%, ale pozwalają dobić moc instalacji bez demontażu istniejącego układu.

Moduły elastyczne i balkonowe

Panele elastyczne mają grubość 2-3 mm, wagę 3-5 kg i wymiary 1,5 × 0,7 m. Stosuje się je na powierzchniach, gdzie sztywny moduł się nie zmieści: lukarny, blachy trapezowe, karoserie kamperów. Sprawność 16-18% plasuje je poniżej standardu szkło-folia, ale zysk mobilności to rekompensuje. Na balkonach królują mini-instalacje 600-800 W z modułami 1,7 × 1,1 m i mikroinwerterem, które w polskim prawie nie wymagają pozwolenia, o ile łączna moc nie przekracza 800 W.

Jak dobrać panel do dachu drzewo decyzyjne

Jeśli dach jest skośny o nachyleniu 30-45°, południowy lub południowo-zachodni, a krokwie mają przekrój co najmniej 8 × 16 cm, wybierz moduł 450 W z ogniwem M10 lub M12. To najbardziej uniwersalna konfiguracja w polskich warunkach, łącząca dobrą sprawność akceptowalną masę.

Jeśli dach jest płaski z attyką i stropem żelbetowym, panel 450 W sprawdzi się, ale wymaga konstrukcji wsporczej balastowej o kącie 10-15°. Nie oszczędzaj na szynach aluminiowe profile 40 × 40 mm są tu absolutnym minimum, a każdy rząd powinien być połączony mostkami termicznymi, żeby wiatr nie złożył układu jak kartki.

Jeśli dach jest skośny, ale z lukarnami i kominami, panel 450 W wejdzie tylko na większe płaszczyzny. Lukarny dopełnij modułami 350-400 W o wymiarach 1,5 × 1,0 m. Różnica sprawności 2-3% nie zniweczy korzyści z większej powierzchni czynnej.

Checklist przed zakupem modułów 450 W

• Pomiar użytecznej powierzchni połaci z odstępem 30 cm od krawędzi
• Sprawdzenie przekroju i stanu krokwi w projekcie budowlanym
• Weryfikacja strefy śniegowej i wiatrowej w gminie wg PN-EN 1991
• Dobór inwertera o napięciu MPP kompatybilnym z Vmp modułu
• Zapas miejsca na kominy, wyłazy dachowe i strefy przeciwpożarowe
• Plan drogi kablowej i lokalizacji inwertera w budynku

Standardy jakości i gwarancje, które mają sens

Każdy panel 450 W klasy inwestycyjnej powinien mieć certyfikat IEC 61215 (badanie wydajności) oraz IEC 61730 (bezpieczeństwo elektryczne i mechaniczne). Bez tych dwóch dokumentów moduł nie może być zamontowany w Unii Europejskiej. Deklaracja zgodności CE musi obejmować normę PN-EN 61215 edycja z 2021 lub nowszą.

Gwarancja liniowa 25 lat oznacza, że po 25 latach moduł zachowa minimum 84-88% mocy początkowej. Gwarancja produktowa 12-15 lat chroni przed defektami fabrycznymi. Producenci stosują degradację roczną 0,4-0,55% w pierwszym roku i 0,25-0,4% w kolejnych. W praktyce różnica 0,1% rocznie przez 25 lat daje 2,5% mocy końcowej, czyli dla panelu 450 W to 11 W mniej po ćwierć wieku.

Wpływ temperatury na geometrię

Ramka aluminiowa rozszerza się o 0,023 mm na każdy metr długości przy wzroście temperatury o 1°C. Moduł 1,77 m w zimie przy -15°C i latem przy +70°C powierzchni roboczej zmienia długość o 3,5 mm. System montażowy musi absorbować tę różnicę, dlatego kątowniki mają luz 5-7 mm na każdą stronę. Brak luzu powoduje naprężenia, które po 5-8 latach pęknięcia ogniw na krawędzi.

Orientacja i kąt nachylenia ostatnia warstwa decyzji

Polska leży w strefie optymalnego nasłonecznienia dla kąta 30-40° i kierunku południowego. Odchylenie 20° na zachód zmniejsza produkcję roczną o 4-6%, a na wschód o 6-8%. Moduł 450 W w orientacji pionowej nie zmienia kąta padania względem panelu poziomego, jeśli ułożysz go w jednym rzędzie, ale wpływa na estetykę dachu i obciążenie wiatrem bocznym.

Na dachu o nachyleniu 20° moduł 450 W będzie produkował 94% energii w porównaniu z optymalnym 35°. Na dachu 50° to już 90%. To dlatego projektanci dopuszczają znacznie szerszy zakres kątów niż w starszych poradnikach, szczególnie przy ogniwach M10 i M12 o wyższym współczynniku dwukierunkowości. Współczynnik bifacjalności 0,7-0,8 oznacza, że tylna strona ogniwa zbiera światło odbite od poszycia, redukując straty kątowe.

Praktyczny przykład dla dachu 40 m²

Pomiar kwadratowego prostokąta 8 × 5 m daje 40 m² brutto. Po odjęciu komina 1 × 1 m i pasa 0,3 m przy krawędzi zostaje 35 m². Podziel przez 2,0 m² (pole modułu 450 W), a otrzymasz 17 sztuk. Po odjęciu 15% na kątowniki wychodzi 14 sztuk, co daje instalację 6,3 kWp. To poniżej średniej 6,5 kWp, ale wystarczające dla 3-osobowej rodziny z pompą ciepła.

Tabela porównawcza wybranych modułów 450 W z polskiego rynku

Najważniejsze różnice między produktami w tej grupie nie tkwią w wymiarach zewnętrznych, które różnią się o 5-8% w obrębie tej samej mocy. Znacznie istotniejszy jest typ ogniwa: TOPCon i HJT osiągają 22-23% sprawności, podczas gdy PERC zatrzymał się na 20-21%. Różnica 1,5% na powierzchni 35 m² daje 525 W mocy szczytowej, co w ciągu roku przekłada się na 500-600 kWh energii.

Kiedy NIE wybierać panelu 450 W

Unikaj tego segmentu, jeśli projektujesz instalację na dachu o nośności poniżej 25 kg/m² użytkowej powierzchni, remont starej więźby z lat 70. lub planujesz konstrukcję naziemną z ograniczonym zapasem miejsca. Moduły 370-400 W są w takich warunkach wystarczające, a lżejsze o 2-3 kg na sztukę.

FAQ najczęstsze pytania inwestorów

Jaki panel fotowoltaiczny 450 W wybrać na dach 100 m²?

Dach 100 m² po odjęciu kominów, okien połaciowych i strefy 30 cm od krawędzi daje realnie 70-80 m². Po podzieleniu przez 2,0 m² i odjęciu 15% na kątowniki wychodzi 30-34 sztuk modułów 450 W, czyli 13,5-15,3 kWp. Taka moc wymaga inwertera trójfazowego 15 kW i zgłoszenia przyłączeniowego do OSD, ale leży poniżej progu pozwolenia na budowę 50 kWp.

Czy panele 450 W montuje się poziomo?

Można, ale na dachu skośnym pionowo jest bezpieczniej i estetyczniej. Poziomo montuje się moduły o mocy 600 W+ na dachach płaskich, gdzie kątowniki balastowe trzymają układ w dwóch rzędach. Na dachu skośnym ułożenie poziome wymaga dodatkowej szyny środkowej, bo inaczej klemy nie utrzymają panelu przy bocznym wietrze.

Ile waży paleta paneli 450 W?

Standardowa paleta mieści 30-36 sztuk, czyli 630-870 kg. Tyle waży niewielki samochód osobowy. Na dach paleta wchodzi dźwigiem, a pojedyncze moduły rozdziela się według z góry ustalonej kolejności montażu, żeby nie przeciążać jednej sekcji połaci.

Co lepsze na dach płaski 450 W czy 500 W?

Na dachu płaskim moduł 500 W (2094 × 1134 mm) daje więcej mocy z mniejszej liczby sztuk, ale waży 25-28 kg, co wymaga solidniejszej konstrukcji wsporczej. Jeśli strop ma zapas nośności, 500 W jest opłacalniejszy. Jeśli balast trzeba ograniczyć, 450 W pozwala zredukować obciążenie o 10-15% przy stracie 5% mocy.

Wymiary paneli fotowoltaicznych 450 W to 1722-1862 × 1133-1134 mm, waga 21-24 kg, sprawność 21,5-22,8%, powierzchnia 1,95-2,11 m². Tyle moduł zajmuje i tyle produkuje. Reszta decyzji to dopasowanie do dachu, klimatu i budżetu.

Kluczowe punkty do zapamiętania:

• Na każdy 1 kWp potrzebujesz 2,2-2,3 paneli 450 W.
• Dach 35 m² brutto wystarczy na typową instalację 6,5 kWp.
• Obciążenie panelami to 11-12 kg/m², czyli 5-10% normy śniegowej.
• Różnica wymiarów między producentami sięga 8%, reszta to moc, sprawność i gwarancja.
• Przed zakupem zmierz połacię, sprawdź krokwie i zostaw 15% zapasu na kątowniki.

Źródła danych i norm: PN-EN 61215 (moduły PV badanie wydajności), PN-EN 61730 (bezpieczeństwo modułów), Eurokod 1 PN-EN 1991-1-3 (obciążenie śniegiem), Eurokod 1 PN-EN 1991-1-4 (obciążenie wiatrem), Eurokod 5 PN-EN 1995-1-1 (konstrukcje drewniane), karty katalogowe wybranych producentów modułów 450 W publikowane w 2026 r. Aby przejść od wymiarów do pełnego kosztorysu inwestycji, warto zestawić uzyskane liczby paneli z mocą inwertera, trasą kablową i stawkami lokalnych wykonawców.
