Uziemienie regałów magazynowych – normy i montaż

Redakcja 2026-02-05 20:27 | Udostępnij:

Wyobraź sobie pracownika magazynu, który delikatnie układa komponenty elektroniczne na półce, nieświadomy, że niewidoczny ładunek elektrostatyczny czai się tuż obok. Jedna niezauważona iskra i cała partia towaru ląduje w koszu, generując tysiące strat. Uziemienie regałów magazynowych to nie fanaberia, lecz podstawa bezpieczeństwa w środowiskach wysokiego ryzyka. W tym tekście rozłożymy na czynniki pierwsze normy prawne, precyzyjne sposoby montażu oraz metody sprawdzania skuteczności, byś mógł spać spokojnie, wiedząc, że twój magazyn jest chroniony.

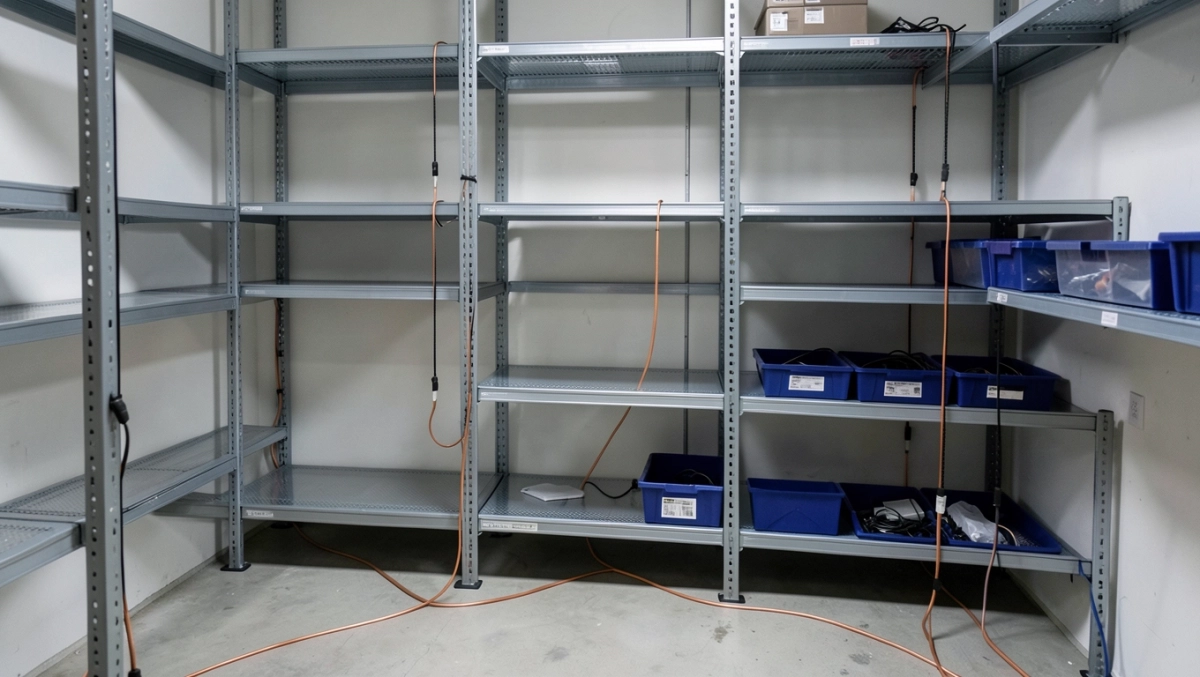

Uziemienie regałów magazynowych

Regały antystatyczne z uziemieniem

Regały antystatyczne z uziemieniem stają się nieodzownym elementem magazynów przechowujących wrażliwe elektroniki. Ich konstrukcja opiera się na materiałach przewodzących, które bezpiecznie odprowadzają nagromadzone ładunki. W środowiskach o wysokim ryzyku porażenia lub uszkodzeń ESD takie regały minimalizują zagrożenia. Specjaliści podkreślają, że bez uziemienia nawet statyczne tarcie ubrań pracownika generuje napięcia do 20 kV. Prawidłowo uziemiony regał utrzymuje potencjał na poziomie zerowym.

Wysokiej jakości regały wykorzystują powłoki przewodzące na półkach i ramach. Te rozwiązania sprawdzają się w branżach farmaceutycznej i elektronicznej. Uziemienie zapobiega nie tylko porażeniom, ale i kumulacji pyłu wybuchowego w strefach ATEX. Pracownicy zyskują pewność, że codzienne operacje nie grożą katastrofą. Koszty wdrożenia zwracają się w unikniętych stratach.

Przykładowy przypadek z magazynu elektronicznego

W jednym z polskich zakładów produkcyjnych awaria bez uziemionych regałów zniszczyła 5000 układów scalonych. Po instalacji antystatycznych modeli incydenty spadły do zera. Kierownik magazynu wspomina: „To ulga widzieć, jak zespół pracuje bez strachu przed wyładowaniami”.

Zobacz także: Gotowe Regały do Garderoby: Maksymalizuj Przestrzeń

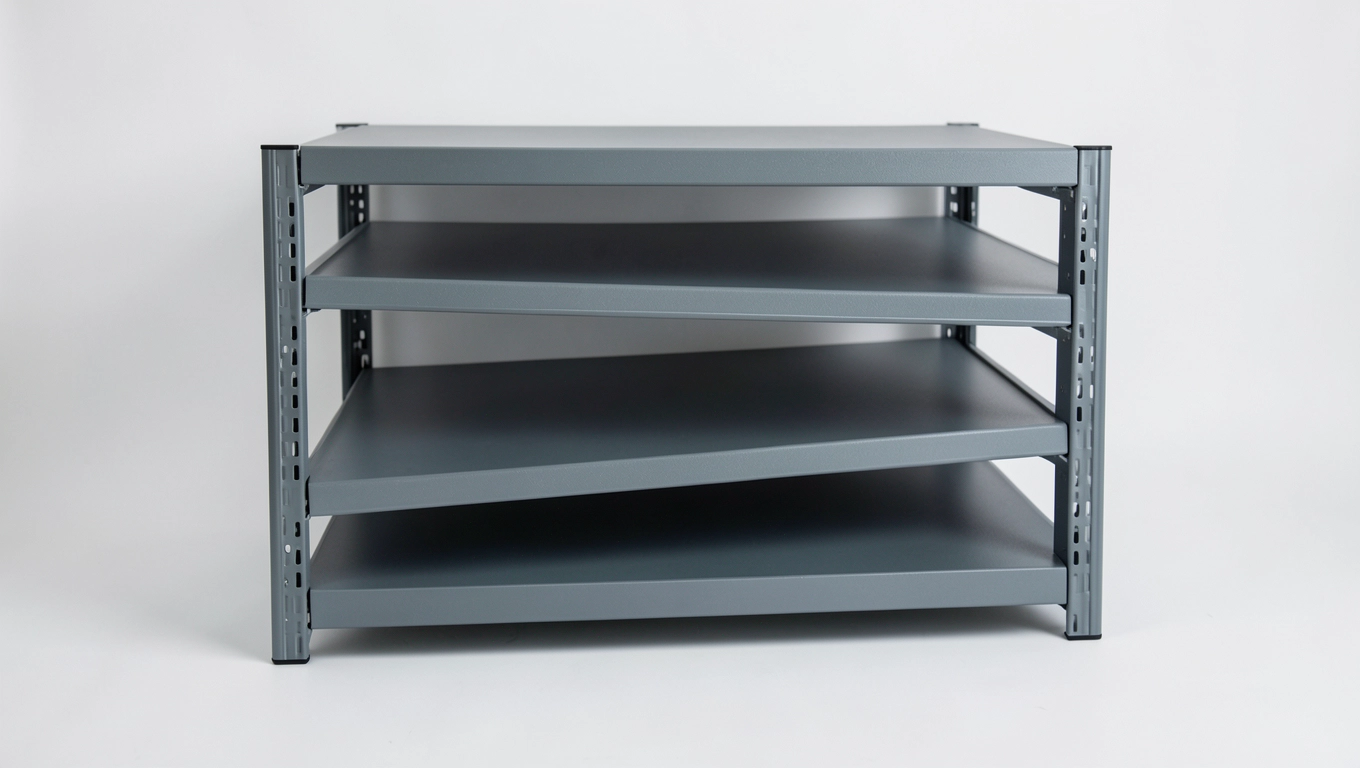

Regały półkowe antystatyczne odprowadzające ładunki

Regały półkowe antystatyczne odprowadzające ładunki

Regały półkowe antystatyczne zaprojektowano do kontrolowanego rozładowania napięć elektrostatycznych. Ich półki osiągają rezystancję upływu od 10⁴ do 10⁹ Ω, co zapewnia płynne odprowadzanie ładunków. W odróżnieniu od zwykłych konstrukcji, te modele integrują przewody uziemiające w strukturze. Pracownicy unikają ryzyka nagłych wyładowań podczas układania towarów. Taka technologia chroni delikatne komponenty przed nieodwracalnymi uszkodzeniami.

Konstrukcja obejmuje stalowe ramy z powłokami dystrybucyjnymi ładunków. Półki z laminatów przewodników rozpraszają energię równomiernie. W magazynach o dużej wilgotności to klucz do stabilności. Testy pokazują, że odprowadzają ładunki w ułamkach sekundy. Bezpieczeństwo rośnie, a efektywność pracy też.

  • Półki z rezystywnymi powłokami dla precyzyjnego rozproszenia.
  • Zintegrowane zaciski uziemiające na każdej kondygnacji.
  • Modułowa budowa ułatwia adaptację do różnych ładunków.
  • Odporność na korozję w wilgotnych warunkach.

Normy uziemienia regałów magazynowych

Normy takie jak PN-EN 61340-5-1 określają wymagania dla ochrony przed ESD w strefach produkcyjnych. Dla regałów magazynowych kluczowa jest rezystancja powierzchniowa poniżej 10⁹ Ω. W środowiskach ATEX stosuje się PN-EN 60079, nakazując uziemienie do potencjału ziemi. Te regulacje prawne chronią przed porażeniami i eksplozjami. Kontrola zgodności to obowiązek inspektorów BHP.

Zobacz także: Regały do Spiżarni Zamykane 2025: Funkcjonalność i Bezpieczeństwo

Europejska norma IEC 61340-4-1 precyzuje testy uziemienia dla mebli przemysłowych. W Polsce rozporządzenie Ministra Pracy z 2018 r. wymusza coroczne weryfikacje. Normy EPA wymagają zerowego potencjału w chronionych obszarach. Naruszenia grożą karami do 30 tys. zł. Zgodność buduje zaufanie audytorów.

W 2023 r. zaktualizowano wytyczne ESDA, podkreślając monitoring ciągły. Ekspert z branży: „Normy ewoluują, by nadążać za nowymi technologiami”.

Montaż uziemienia w regałach magazynowych

Montaż zaczyna się od wyboru punktu uziemienia zgodnego z instalacją elektryczną budynku. Przewód miedziany o przekroju min. 6 mm² łączy ramę regału z szyną uziemiającą. Unikaj luźnych połączeń, które tracą kontakt. Pracownicy powinni nosić rękawice antystatyczne podczas instalacji. Cały proces trwa 1-2 godziny na regał.

  • Sprawdź rezystancję podłoża przed montażem.
  • Zainstaluj zacisk na najniższej ramie.
  • Podłącz do głównego uziemiacza magazynu.
  • Oznacz połączenia etykietami ostrzegawczymi.
  • Przetestuj po instalacji multimetrem.

W środowiskach wysokiego ryzyka stosuj podwójne uziemienie. Historia z fabryki pokazuje, jak luźny przewód spowodował awarię. Po poprawkach zero incydentów od roku.

Sprawdzanie uziemienia regałów magazynowych

Sprawdzanie skuteczności zaczyna się od pomiaru rezystancji meggerem o napięciu 100 V. Wartość poniżej 10⁶ Ω potwierdza ochronę przeciwporażeniową. Coroczne testy to wymóg norm PN-EN 62305. W strefach EPA mierz co kwartał. Anomalie sygnalizują zużycie powłok.

Użyj testera ESD do weryfikacji powierzchni półek. Dokumentuj wyniki w protokole BHP. W 2024 r. nowe urządzenia mobilne ułatwiają pomiary bez demontażu. Pracodawcy unikają mandatów dzięki regularności. Ulga po czystym teście jest bezcenna.

Opór uziemienia w regałach antystatycznych

Opór uziemienia w regałach antystatycznych mieści się w zakresie 10⁴–10⁹ Ω na poziomie półki. Niższe wartości zapewniają szybkie rozładowanie, wyższe – kontrolowane. Norma ESD określa optimum dla bezpieczeństwa. Zbyt niski opór grozi zwarciem, zbyt wysoki – kumulacją.

Porównanie oporu:

Uziemienie regałów w strefach EPA

W strefach EPA wszystkie materiały, w tym regały, muszą być uziemione do zerowego potencjału. Norma PN-EN 61340-5-1 zabrania jakichkolwiek napięć elektrostatycznych. Regały integrują maty rozpraszające na półkach. To chroni komponenty przed ukrytymi uszkodzeniami ujawniającymi się później.

Nieprawidłowe uziemienie niszczy partie produkcyjne wartymi setki tysięcy. Wdrożenie EPA minimalizuje ryzyka. Specjaliści radzą ciągły monitoring. W Polsce rośnie liczba certyfikowanych stref dzięki świadomości.

Pytania i odpowiedzi: Uziemienie regałów magazynowych

  • Czym jest uziemienie regałów magazynowych i dlaczego jest kluczowe w strefach EPA?

    Uziemienie regałów magazynowych to podłączenie ich do systemu uziemiającego, umożliwiające kontrolowane rozładowanie napięć elektrostatycznych. W strefach EPA (obszarach chronionych elektrostatycznie) jest kluczowe, ponieważ zapobiega niekontrolowanym wyładowaniom, które mogą uszkodzić wrażliwe komponenty elektroniczne. Wszystkie materiały w EPA muszą być uziemione, by utrzymać zerowy potencjał elektrostatyczny.

  • Jakie parametry rezystancji spełniają antystatyczne regały półkowe?

    Antystatyczne regały półkowe charakteryzują się rezystancją upływu od 10⁴ do 10⁹ Ω na poziomie półki. Taki zakres zapewnia bezpieczne odprowadzanie ładunków elektrostatycznych bez ryzyka nagłych wyładowań, chroniąc przechowywane elementy elektroniczne.

  • Jakie są konsekwencje braku uziemienia regałów w magazynach elektroniki?

    Brak uziemienia grozi nieodwracalnymi uszkodzeniami delikatnych komponentów elektronicznych spowodowanymi nawet najmniejszymi wyładowaniami elektrostatycznymi. Może to zniszczyć całe partie produkcyjne, generując wysokie koszty finansowe i zakłócenia w procesach magazynowych.

  • Jak sprawdzić i wdrożyć uziemienie regałów magazynowych?

    Sprawdzanie skuteczności polega na pomiarze rezystancji upływu meggerem – powinna wynosić 10⁴-10⁹ Ω. Wdrożenie wymaga doboru uziemionych regałów antystatycznych, podłączenia do instalacji uziemiającej oraz regularnych testów. Zaleca się konsultację z ekspertem w doborze rozwiązań dostosowanych do specyfiki magazynu.
