Zawór mieszający do podłogówki: schemat i podłączenie krok po kroku

Zawór mieszający do ogrzewania podłogowego to element, bez którego podłogówka po prostu nie pracuje poprawnie. Kocioł wysyła wodę w granicach 60-75°C, a rury PE-X w wylewce tolerują maksymalnie 60°C, a normy zalecają zasilanie w przedziale 35-45°C. Bez układu mieszającego temperatura w posadzce przekroczy bezpieczny próg w ciągu pierwszych godzin pracy, a w konsekwencji pojawią się naprężenia, rysy i skrócona żywotność całej instalacji.

• Zawór trójdrożny do podłogówki: schemat, budowa i zasada mieszania
• Zawór mieszający do podłogówki jak dobrać: Kvs, moc kotła i przyłącze
• Siłownik zaworu mieszającego: podłączenie 230V, 24V i 0-10V krok po kroku
• Ustawienie temperatury na zaworze podłogówki: algorytm regulacji i oszczędność energii

Zawór trójdrożny do podłogówki: schemat, budowa i zasada mieszania

Zawór trójdrożny ma trzy króćce: zasilanie z kotła (A), powrót do źródła ciepła (B) oraz wyjście do pętli podłogówki (C). Wewnątrz obudowy znajduje się element regulacyjny, najczęściej grzybkowy lub obrotowy, który miesza gorącą wodę z kotła z chłodniejszą wodą powrotną z podłogówki. Dzięki temu na wyjściu C uzyskuje się strumień o temperaturze zbliżonej do zadanej przez użytkownika.

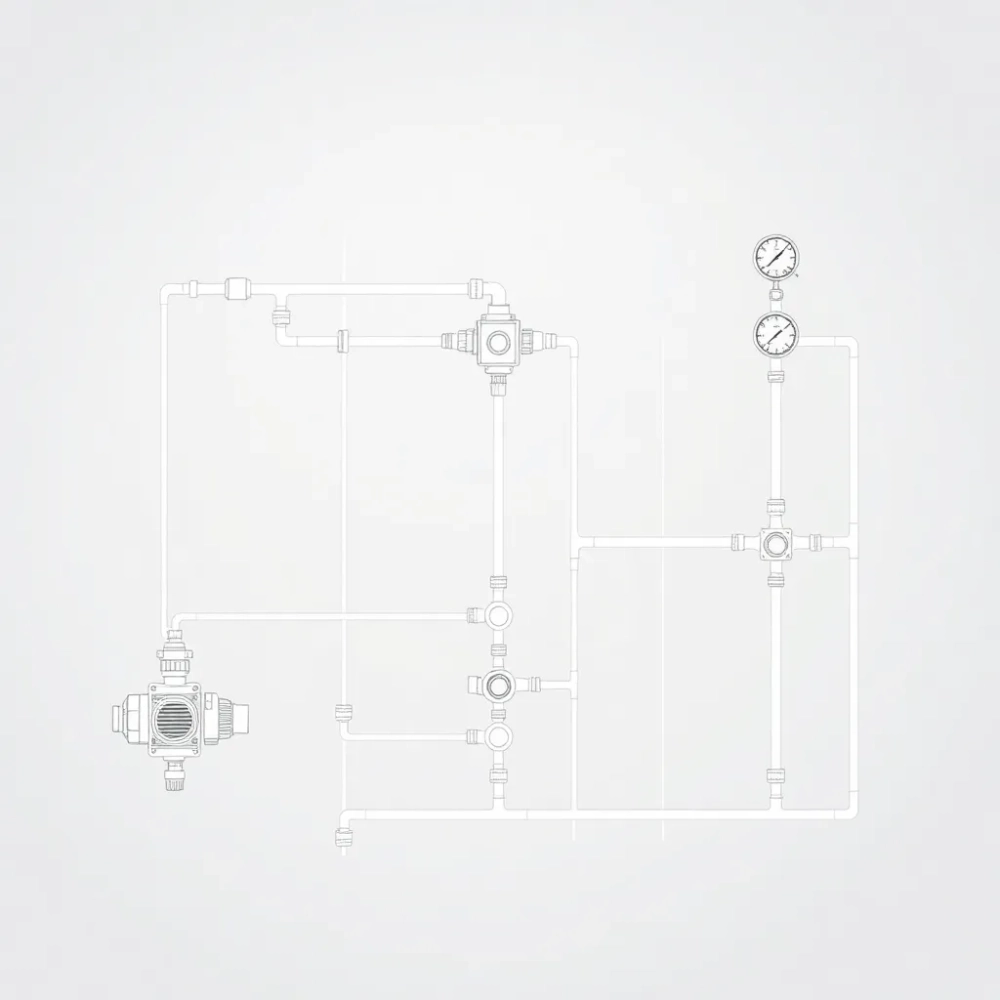

Schemat przepływu wygląda tak: woda o temperaturze 65°C trafia do króćca A. Równocześnie z pętli podłogowej wraca woda schłodzona do około 25-30°C. Zawór pobiera tyle gorącego strumienia, ile potrzeba do uzyskania 40°C na zasilaniu pętli. Reszta gorącej wody kierowana jest z powrotem do kotła przez króciec B, co skraca czas jego pracy i zmniejsza zużycie paliwa.

Kluczowym elementem jest tutaj element wykonawczy: głowica termostatyczna albo siłownik elektryczny. Głowica działa na zasadzie rozszerzalności cieczy lub wosku, siłownik reaguje na sygnał z regulatora pogodowego lub termostatu pokojowego. Bez tego elementu zawór pozostaje w pozycji statycznej, a regulacja temperatury w pomieszczeniu staje się przypadkowa.

Kiedy wybrać trójdrożny, a kiedy czterodrożny

Zawór czterodrożny działa inaczej. Ma dwa obiegi wewnętrzne: jeden pobiera wodę z kotła, drugi miesza ją z powrotem z podłogówki. Kocioł widzi wówczas zmienną temperaturę powrotu, co poprawia jego sprawność w instalacjach kondensacyjnych. Trójdrożny nie zmienia temperatury powrotu do źródła, bo cały strumień wraca tą samą drogą.

Jeśli kocioł jest kondensacyjny, czterodrożny zawór podnosi jego sprawność o 3-6%. Dla kotła starego typu, na przykład atmosferycznego lub na paliwo stałe, różnica jest pomijalna. W takim przypadku lepszym wyborem będzie trójdrożny z głowicą termostatyczną, tańszy i prostszy w obsłudze.

Zawór mieszający do podłogówki jak dobrać: Kvs, moc kotła i przyłącze

Dobór zaworu zaczyna się od mocy cieplnej, jaką instalacja podłogowa przekazuje do budynku. Standardowy dom o powierzchni 120 m² z zapotrzebowaniem 70 W/m² wymaga obiegu o mocy około 8,4 kW. W praktyce przyjmuje się 9-12 kW, by uwzględnić straty i margines bezpieczeństwa. Od tej wartości zależy wielkość współczynnika Kvs zaworu.

Kvs określa przepływ wody przez zawór przy spadku ciśnienia 1 bar. Dla instalacji 10 kW z deltą temperatur 10°C przepływ wynosi około 860 l/h. Przy różnicy ciśnień 0,2 bar na zaworze Kvs powinno wynosić minimum 1,9. Wartość zbyt niska ograniczy przepływ i spowoduje nierównomierne grzanie pętli, zbyt wysoka utrudni precyzyjną regulację.

Wzór uproszczony: Q = Kvs × √ΔP × 1,16. Dla mocy 12 kW, ΔP 0,25 bar i ΔT 10°C Kvs wynosi 2,1. Dla 15 kW wzrasta do 2,6, dla 20 kW do 3,5. Większość producentów oferuje zawory z wymiennymi wkładami o różnym Kvs, co pozwala dobrać parametr do konkretnej instalacji bez wymiany całego korpusu.

Pięć kryteriów doboru, które eliminują pomyłki

• Moc kotła i obiegu podłogowego w kilowatach
• Współczynnik Kvs dopasowany do przepływu i spadku ciśnienia
• Średnica przyłącza DN20 (3/4") dla typowego domu, DN25 (1") powyżej 15 kW
• Typ siłownika: 230V, 24V lub sygnał 0-10V
• Kompatybilność z rozdzielaczem i pompą obiegową

Bez filtra siatkowego na powrocie z instalacji podłogowej zawór traci sprawność po dwóch, trzech sezonach grzewczych. Zanieczyszczenia z wody wypełniają siatkę wewnętrzną i blokują element regulacyjny. Koszt filtra to 40-80 zł, wymiana zaworu to 400 zł plus robocizna.

Siłownik zaworu mieszającego: podłączenie 230V, 24V i 0-10V krok po kroku

Siłownik to element, który fizycznie przekręca trzpień zaworu w odpowiedzi na sygnał z regulatora. Bez niego zawór jest martwy. Wybór napięcia wynika z typu automatyki budynkowej. Sterowniki przewodowe pracują zwykle na 230V, systemy inteligentne na 24V, a regulatory pogodowe z wyjściem analogowym wysyłają sygnał 0-10V proporcjonalny do zapotrzebowania na ciepło.

Podłączenie 230V jest najprostsze. Dwa przewody fazowy i neutralny trafiają do zacisków siłownika, trzeci do termostatu pokojowego. Gdy temperatura spada, termostat zamyka obwód, siłownik otwiera zawór, gorąca woda napływa do podłogówki. Schemat jest taki sam dla większości modeli, choć zaciski oznacza się różnymi symbolami.

Podłączenie 24V wymaga transformatora lub zasilacza buforowego. Siłownik pobiera zwykle 2-3 W w stanie spoczynku i do 5 W podczas ruchu. Przewód dwużyłowy o przekroju 0,75 mm² wystarczy do odległości 30 m. Dłuższe trasy wymagają większego przekroju, by uniknąć spadku napięcia i zakłóceń pracy.

Sygnał 0-10V to rozwiązanie dla regulatorów z wyjściem analogowym, na przykład sterowników pogodowych. Napięcie 0V oznacza zawór zamknięty, 10V otwarty na maksimum, 5V to połowa otwarcia. Ważne jest, by siłownik obsługiwał ten sygnał wejściowy. Modele przeznaczone wyłącznie do 230V zignorują sygnał analogowy i pozostaną w jednej pozycji.

Schemat podłączenia siłownika krok po kroku

1. Odłącz zasilanie automatyki i zabezpiecz rozdzielnicę.
2. Zamontuj adapter siłownika na trzpieniu zaworu, dokręcając śrubę imbusową momentem 2-3 Nm.
3. Nałóż siłownik na adapter i usłyszysz kliknięcie zatrzasku.
4. Podłącz przewody zgodnie z oznaczeniami na obudowie: N i L dla 230V, COM i sygnał dla 24V/0-10V.
5. Włącz zasilanie i sprawdź kierunek pracy: przy sykna "otwórz" trzpień powinien się wysuwać.

Przed pierwszym uruchomieniem wykonaj ręczny cykl otwarcia i zamknięcia, naciskając przycisk na obudowie siłownika (jeśli jest dostępny). Pozwala to wypoziomować mechanikę i usunąć ewentualne opory z nowego zaworu.

Ustawienie temperatury na zaworze podłogówki: algorytm regulacji i oszczędność energii

Optymalna temperatura zasilania podłogówki wynosi 35-45°C. Dolna granica dotyczy dobrze zaizolowanych domów pasywnych i energooszczędnych, górna budynków starszych z wyższym zapotrzebowaniem na ciepło. Norma PN-EN 1264 dopuszcza maksymalnie 55°C na zasilaniu, ale dla komfortu i trwałości posadzki zaleca się utrzymywanie zakresu 38-42°C.

Algorytm regulacji wygląda tak. Po uruchomieniu instalacji ustaw pokrętło zaworu na 40°C. Po 24 godzinach zmierz temperaturę w najdalszym punkcie pętli. Jeśli jest niższa niż 22°C w pomieszczeniu, obróć pokrętło o ćwierć obrotu w stronę wyższej temperatury. Odczekaj 30 minut, sprawdź ponownie. Regulacja wymaga cierpliwości, bo podłogówka ma dużą bezwładność.

Różnica temperatury między zasilaniem a powrotem (ΔT) powinna wynosić 5-10°C. Niższa wartość oznacza zbyt duży przepływ i nadmierną pracę pompy, wyższa sygnalizuje zapowietrzenie lub niedrożność fragmentu pętli. Pomiar wykonuje się termometrem na rurze zasilającej i powrotnej rozdzielacza, najlepiej jednocześnie.

Ile energii oszczędza prawidłowy zawór

Instalacja z pompą obiegową i zaworem mieszającym zużywa 15-30% mniej gazu niż układ grawitacyjny bez regulacji. Dla domu 120 m² o zapotrzebowaniu 10 000 kWh rocznie to oszczędność 1500-3000 kWh, czyli 600-1200 zł przy aktualnych cenach gazu. Zwrot inwestycji w zawór i pompę wynosi 2-3 sezony grzewcze.

Dodatkowym źródłem oszczędności jest możliwość obniżenia temperatury zasilania nocą. Automatyka pogodowa reaguje na spadek temperatury zewnętrznej, ale można zaprogramować też tryb dzienny i nocny. W nocy temperatura w pokoju może spaść do 19°C bez utraty komfortu, bo podłogówka akumuluje ciepło w wylewce i oddaje je przez kilka godzin.

Objawy awarii zaworu i ścieżka naprawy

• Stukanie w rurach zwykle oznacza zapowietrzenie. Odpowietrz rozdzielacz i sprawdź ciśnienie w instalacji (1,5-2 bar).
• Niestabilna temperatura pokojowa wskazuje na zużytą głowicę termostatyczną lub uszkodzony siłownik. Sprawdź ręczne otwarcie zaworu.
• Wyciek przy trzpieniu wymaga wymiany uszczelnienia, czasem całego wkładu. Koszt części to 60-150 zł.
• Brak reakcji na sterowanie najczęściej wynika z braku filtra. Wyczyść siatko lub wymień zawór po 2-3 sezonach pracy bez filtracji.

Ścieżka decyzyjna jest prosta: zacznij od czyszczenia filtra siatkowego i odpowietrzenia instalacji. Jeśli problem nie ustąpi, sprawdź głowicę termostatyczną, zamieniając ją z inną działającą w układzie. Dopiero gdy to nie pomoże, wymień wkład zaworu lub cały korpus. Wymiana korpusu bez wymiany instalacji trwa około godziny i wymaga dwóch kluczy płaskich.

W domach z kotłownią na piwnicy zawór montuje się na zasilaniu pętli podłogowej, przed rozdzielaczem. W mieszkaniach z kotłem wiszącym w kuchni lokalizacja bywa różna, ale zawsze powinna zapewniać dostęp do głowicy i filtra bez konieczności demontażu zabudowy.

Ostatnie szlify: co sprawdzić przed pierwszym uruchomieniem

Przed rozruchem sprawdź kierunek przepływu na korpusie zaworu. Strzałka wskazuje stronę gorącej wody z kotła. Odwrotne podłączenie nie uszkodzi zaworu, ale uniemożliwi regulację. Po napełnieniu instalacji wodą odpowietrz każdą pętlę rozdzielacza, aż pojawi się ciągły strumień bez pęcherzyków powietrza.

Ustaw ciśnienie w instalacji na 1,5-2 bar w stanie zimnym. Podczas grzania ciśnienie wzrośnie o 0,3-0,5 bar, co jest zjawiskiem normalnym. Ciśnienie powyżej 2,5 bar przy zimnej instalacji wymaga sprawdzenia naczynia wzbiorczego. Zbyt niskie ciśnienie, poniżej 1 bar, oznacza wyciek lub konieczność uzupełnienia wody.

Zawór mieszający to nie kosztowny gadżet, lecz element zapewniający bezpieczeństwo i sprawność całej instalacji. Prawidłowy dobór, montaż i regulacja przekładają się na niższe rachunki, dłuższą żywotność kotła i komfort cieplny, którego nie da się uzyskać z grzejnikami przy tej samej temperaturze zasilania.

Źródła danych: norma PN-EN 1264 (Ogrzewanie podłogowe), katalogi techniczne producentów armatury grzewczej (Danfoss, Esbe, Ivar), dane dotyczące sprawności kotłów kondensacyjnych (portal UDT), wytyczne ITB dotyczące instalacji ogrzewania podłogowego.
