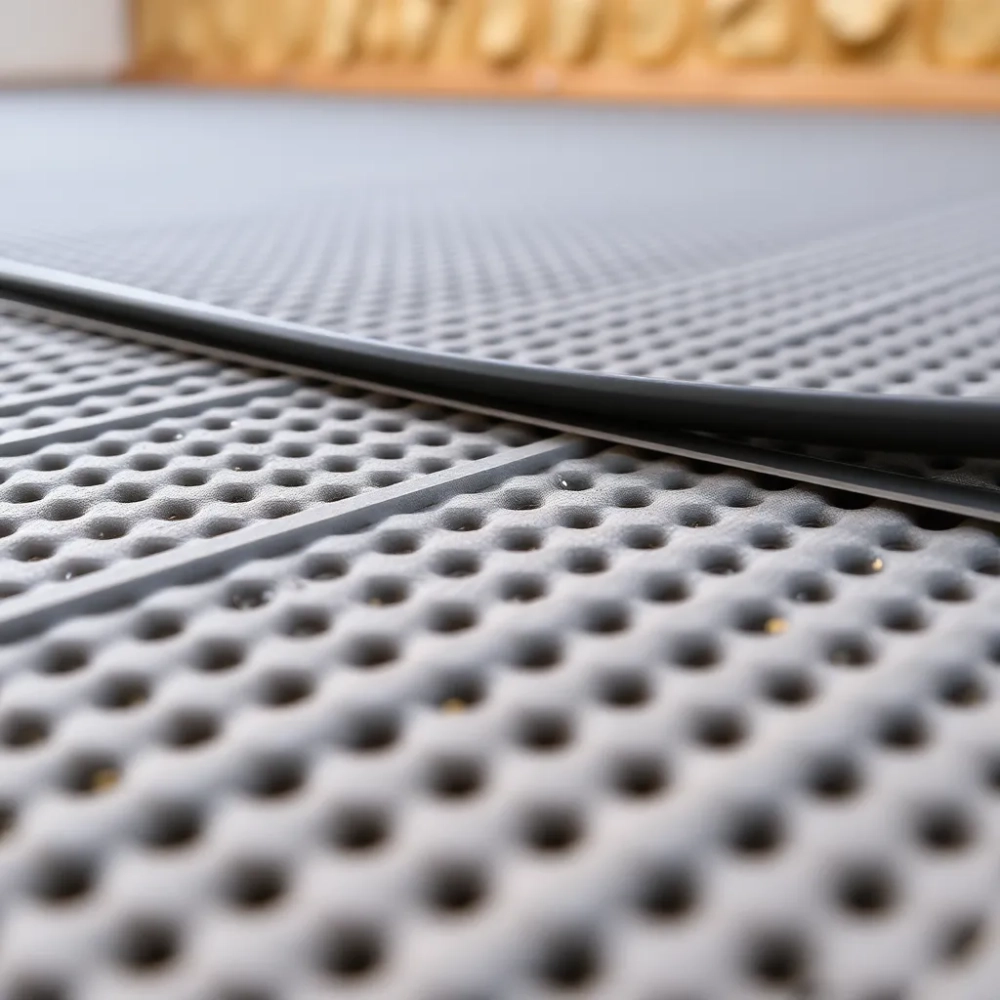

Mata pod rurki ogrzewania podłogowego bez klipsów i nerwów

Tradycyjny montaż ogrzewania podłogowego to godziny żmudnego wpinania klipsów, nierówno rozłożone pętle rur i ciągłe poprawki, gdy materiał odbija się od podłoża jak sprężyna. Mata pod rurki ogrzewania podłogowego o wymiarze 1450×850 mm rozwiązuje wszystkie trzy problemy jednym ruchem: wypustki trzymają rurę PEX 16/17/18 mm bez żadnych spinek, sztywna płyta EPS nie ugina się pod stopą instalatora, a nadrukowana podziałka pozwala zachować powtarzalny rozstaw co 50 mm. W opakowaniu znajduje się 20 sztuk, czyli 22,4 m² pokrycia, co wystarcza na średniej wielkości dom 80-120 m² przy układzie co 15 cm.

• Specyfikacja techniczna i pokrycie 22,4 m²
• Montaż maty pod rury PEX krok po kroku
• Mata czy klipsy do ogrzewania podłogowego
• Dobór mocy i rozstawu rur na macie systemowej
• Najczęstsze błędy przy montażu maty systemowej
• Checklist przed uruchomieniem ogrzewania
• CTA

Specyfikacja techniczna i pokrycie 22,4 m²

Pojedyncza płyta ma wymiar 1450 × 850 mm i grubość około 50 mm, z czego 20 mm stanowią wypustki montażowe, a reszta przypada na warstwę izolacyjną z twardego polistyrenu ekspandowanego EPS 100. Taka konstrukcja łączy dwie funkcje: stabilne mocowanie rury i podstawową izolację termiczną, która ogranicza straty ciepła w dół do 20-25% w stosunku do wariantów bez izolacji. Materiał jest odporny na chwilowe obciążenia do 80-120 kg/m², więc chodzenie po macie podczas montażu nie odkształca wypustek.

Dwadzieścia płyt ułożonych na zakładkę daje dokładnie 22,4 m² netto, bo krawędzie perforowane wchodzą na siebie bez szczeliny. System wypustkowy przyjmuje rury PEX o średnicy zewnętrznej 16, 17 i 18 mm, co pokrywa 95% rur instalowanych w polskim budownictwie jednorodzinnym. Nadrukowana siatka pozwala prowadzić rurę w rozstawie będącym wielokrotnością 50 mm, czyli 100, 150, 200 lub 250 mm, bez konieczności odmierzania metrem przy każdym obrocie.

Wymiary płyt są dobrane do europalety 1200 × 800 mm, więc cały zestaw mieści się na jednym standardowym transportowym podeście bez wystających elementów. To drobny, ale praktyczny detal, który skraca czas rozładunku na budowie i eliminuje straty materiałowe powstające przy wielokrotnym przekładaniu paczek.

Montaż maty pod rury PEX krok po kroku

Cały proces od czystego podłoża do gotowej pętli grzewczej zajmuje jednej ekipie dwóch instalatorów od 4 do 6 godzin na powierzchnię 60-80 m², a więc dwóch do trzech razy krócej niż w przypadku klipsów montażowych. Kluczem do takiej wydajności jest fakt, że mata eliminuje osobną czynność mocowania każdej rury spinek po spinec, a instalator koncentruje się wyłącznie na kształcie pętli.

Pierwszy krok to przygotowanie podłoża: wylewka cementowa musi być czysta, sucha i równa, z tolerancją nierówności nie większą niż 3 mm na 2 metry długości. Na tak przygotowaną powierzchnię rozkłada się folię polietylenową PE o grubości minimum 0,2 mm, która pełni rolę warstwy rozdzielczej między izolacją akustyczną a matą. Brak folii w dłuższej perspektywie prowadzi do skrzypienia podłogi, bo bezpośredni kontakt EPS z jastrychem tworzy mikroszczeliny przy każdym cyklu grzewczym.

Następnie układa się izolację termiczną, najczęściej twardy EPS 100 o grubości 30-50 mm, zwracając uwagę na szczelne przyleganie arkuszy do siebie i do taśmy brzegowej rozciągniętej wzdłuż ścian. Mata systemowa trafia na wierzch izolacji wypustkami do góry, a płyty łączy się na zakładkę przez lekkie wciśnięcie krawędzi perforowanych jednej w drugą. Połączenie na zatrzask utrzymuje ciągłość izolacji termicznej, więc mostek termiczny w szczelinie między płytami nie przekracza 5% powierzchni, podczas gdy przy źle spasowanych arkuszach może dojść do 15%.

Rozkładanie rur zaczyna się od punktu podłączenia do rozdzielacza, a pierwszy metr prowadzi się prosto w ścianie, by uniknąć załamań przy wejściu w strefę grzejną. Najczęściej stosowane schematy to ślimak (spiralny) i meander; ślimak daje równomierny rozkład temperatury na powierzchni dzięki naprzemiennemu prowadzeniu zasilania i powrotu, a meander sprawdza się w wąskich pomieszczeniach, gdzie liczy się prostota prowadzenia. Rurę wciska się stopą między wypustki, lekko ją napinając, by po podgrzaniu i rozszerzeniu nie wybrzuszała się ponad poziom maty.

Cięcie płyt nożem termicznym lub zwykłym nożem do EPS wykonuje się od strony izolacji, nigdy od strony wypustek, bo uszkodzenie pojedynczego bolca osłabia mocowanie rury na długości około 5 cm. Dylatacja brzegowa przy ścianach musi wynosić minimum 10 mm i być wypełniona taśmą elastyczną, inaczej wylewka pęknie wzdłuż krawędzi przy pierwszym sezonie grzewczym.

Po ułożeniu wszystkich pętli przychodzi czas na próbę szczelności instalacji, zwaną próbą ciśnieniową, wykonywaną wodą lub sprężonym powietrzem przy ciśnieniu 6 bar przez 24 godziny. Spadek ciśnienia powyżej 0,2 bar oznacza nieszczelność i wymaga poprawki przed zalaniem wylewką. Wylewka cementowa o grubości 45-65 mm nad wypustkami (minimalne 35 mm nad rurą) chroni rurę mechaniczną i akumuluje ciepło, które potem oddaje równomiernie do pomieszczenia.

Przed uruchomieniem systemu grzewczego wylewka musi schnąć co najmniej 21 dni, a pierwsze uruchomienie odbywa się stopniowo, zaczynając od temperatury zasilania 25°C i podnosząc ją o 5°C dziennie, by uniknąć szoku termicznego w jastrychu. Taki protokół startu minimalizuje ryzyko spękań i jest zgodny z wytycznymi normy PN-EN 1264 dotyczącej ogrzewania płaszczyznowego.

Mata czy klipsy do ogrzewania podłogowego

Klipsy montażowe wciskane w siatkę metalową lub listwę EPS wciąż mają zwolenników wśród instalatorów przyzwyczajonych do tej metody, ale ich ograniczenia stają się wyraźne przy większych powierzchniach i krótkich terminach realizacji. Mata systemowa 1450×850 mm nie tylko skraca czas pracy, ale też redukuje liczbę błędów wynikających z poślizgu klipsa na nierównym podłożu, które potem kosztują dodatkową wizytę serwisową.

Przy montażu klasycznym na klipsy instalator potrzebuje średnio 25 minut na każdy metr kwadratowy, wliczając rozkładanie siatki, wpinanie spinek i prostowanie rury. Mata pozwala zejść do około 10 minut na metr, a więc zaoszczędzić 60% czasu robocizny, co przy stawce 80-120 zł za metr daje realną oszczędność 10-15 zł na każdym metrze kwadratowym. Różnica ta finansuje zakup maty w około dwóch sezonach grzewczych w domu o powierzchni 100 m².

Dobór mocy i rozstawu rur na macie systemowej

Moc grzewcza ogrzewania podłogowego zależy od trzech zmiennych: temperatury zasilania, rozstawu rur i procentu pokrycia powierzchni aktywnej. Mata systemowa z wypustkami umożliwia precyzyjne ustawienie każdego z tych parametrów, ale sensowny dobór wymaga zrozumienia, że każde 50 mm rozstawu zmienia moc o około 15-20 W na metr kwadratowy przy tej samej temperaturze wody.

W strefach dziennych, takich jak salon czy kuchnia, optymalny rozstaw to 150 mm, co przy zasilaniu wodą 35-40°C daje około 80-100 W/m². W łazienkach, gdzie potrzeba wyższej mocy i szybszego nagrzewania, rozstaw schodzi do 100 mm, a moc rośnie do 110-130 W/m². Sypialnie z kolei najlepiej działają przy rozstawie 200 mm, bo niższa temperatura podłogi (26-28°C zamiast 29-31°C) sprzyja komfortowemu snu i nie przegrzewa pomieszczenia w nocy.

Pokrycie 22,4 m² z zestawu dwudziestu płyt odpowiada powierzchni netto po odliczeniu strefy mebli, ścian i 10 cm dylatacji brzegowej. W domu 100 m² oznacza to pokrycie około 22% całkowitej powierzchni użytkowej, co jest wartością typową dla układu, w którym ogrzewanie podłogowe odpowiada za 60-70% zapotrzebowania na ciepło, a resztę domyka grzejnik w łazience lub kominek z płaszczem wodnym.

Przy projektowaniu instalacji warto skonsultować dobór mocy ze źródłem ciepła, bo pompa ciepła inwerterowa inaczej pracuje przy 35°C na zasilaniu, a kocioł gazowy kondensacyjny może wymagać podniesienia temperatury do 45°C, co obniża sprawność i zwiększa zużycie gazu o 10-15%.

Najczęstsze błędy przy montażu maty systemowej

Najczęstszym błędem, który pojawia się na budowach, jest układanie maty na nieoczyszczonym podłożu z resztkami styropianu, zaprawy lub gruzu. Drobne nierówności pod matą tworzą punkty naprężeń, które po roku eksploatacji prowadzą do trzasków w wylewce. Przed rozpoczęciem montażu warto poświęcić godzinę na odkurzenie i zagruntowanie powierzchni, zwłaszcza że mata sama w sobie nie wyrównuje podłoża, lecz odwzorowuje jego kształt.

Drugim częstym problemem jest zbyt ciasne prowadzenie rury przy zmianie kierunku, czyli łamanie jej pod kątem 90° zamiast łagodnego łuku. Rura PEX ma wprawdzie dopuszczalny promień gięcia równy pięciokrotności średnicy zewnętrznej, ale przy zbyt ostrych łukach pojawia się zjawisko karbu, które zmniejsza przekrój wewnętrzny o 10-15% i podnosi opory hydrauliczne. Lepiej zaplanować pętlę o promieniu 8-10 cm niż walczyć z ostrymi zakrętami.

Trzecim błędem jest pomijanie dylatacji obwodowej w dużych pomieszczeniach powyżej 40 m², gdzie wylewka pracuje inaczej w strefie nasłonecznionej i zacienionej. Brak dylatacji powoduje naprężenia ściskające, które po pierwszym sezonie grzewczym ujawniają się jako rysy wzdłuż ścian lub w najwęższym miejscu podłogi.

Checklist przed uruchomieniem ogrzewania

Przed pierwszym włączeniem systemu warto fizycznie sprawdzić siedem punktów, które decydują o bezawaryjnej pracy przez następne 20-30 lat. Lista nie jest długa, ale każdy z elementów ma bezpośredni wpływ na żywotność instalacji i komfort użytkownika.

• Ciśnienie w instalacji utrzymane na poziomie 1,5-2 bar przez 24 godziny próby.
• Wszystkie pętle odpowietrzone przez zawory rozdzielacza.
• Dylatacja brzegowa ciągła i wypełniona elastyczną taśmą.
• Wylewka sucha (wilgotność poniżej 2% wagowo, sprawdzona wilgotnościomierzem CM).
• Sterownik podłączony i skalibrowany z czujnikiem podłogowym.
• Zawory regulacyjne na rozdzielaczu ustawione według projektu.
• Protokół pierwszego uruchomienia zapisany w dokumentacji powykonawczej.

Pierwsze uruchomienie zaczyna się od temperatury zasilania 25°C i podnosi się ją o 5°C dziennie aż do osiągnięcia temperatury projektowej, zwykle 35-45°C. Taki stopniowy rozruch wygrzewa wylewkę, usuwa wilgoć resztkową i pozwala uniknąć pęknięć skurczowych w jastrychu anhydrytowym.

CTA

Jeśli planujesz ogrzewanie podłogowe na powierzchni 60-120 m², zestaw 20 płyt 1450×850 mm pokrywa typowy dom jednorodzinny z niewielką rezerwą materiałową. Przy mniejszych realizacjach łazienkowych wystarczy 4-6 płyt na 6-9 m², a wartość maty w przeliczeniu na metr kwadratowy oscyluje wokół 22-28 zł. W razie wątpliwości dotyczących doboru mocy, rozstawu rur lub kompatybilności z konkretnym źródłem ciepła, pomoc techniczna obejmuje konsultację na podstawie rzutu pomieszczeń i parametrów projektu instalacji.

Źródła danych i normy

Parametry techniczne maty pod rurki ogrzewania podłogowego zaczerpnięto z karty producenta TIA SYSTEM (indeks F-066001-B) oraz z obowiązującej normy PN-EN 1264 dotyczącej wodnego ogrzewania płaszczyznowego. Wartości współczynnika przewodzenia ciepła EPS 100 pochodzą z deklaracji właściwości użytkowych producentów surowca i są zgodne z wymaganiami normy EN 13163. Wytyczne dotyczące próby ciśnieniowej oraz protokołu pierwszego uruchomienia oparto na PN-EN 1264-4 oraz na zaleceniach Polskiego Zrzeszenia Inżynierów i Techników Sanitarnych. Strona producenta karty technicznej: tiasystem.com.
