Styropian z rowkami pod ogrzewanie podłogowe – montaż bez spinek

Tradycyjny montaż wodnej podłogówki to godziny mozolnego rozkładania folii aluminiowej, wyznaczania rozstawu rur i mocowania każdej pętli plastikowymi spinkami, które uwierają w palce, przesuwają się przy wylewaniu i potrafią odkształcić rurę. Styropian z rowkami pod ogrzewanie podłogowe rozwiązuje wszystkie te problemy jednym ruchem: płyta z wypustkami trzyma rurę mechanicznie, bez spinek, bez folii i bez zgadywania, czy rozstaw się zgadza. W porównaniu ze starą metodą montaż przyspiesza się nawet o jedną piątą, a wylewki zużywa się nawet o ćwierć mniej.

• Jak działają wypustki i system click w płycie EPS
• Parametry techniczne styropianu z rowkami pod podłogówkę
• Montaż styropianu z wypustkami krok po kroku
• Najczęstsze błędy przy układaniu styropianu z rowkami

Jak działają wypustki i system click w płycie EPS

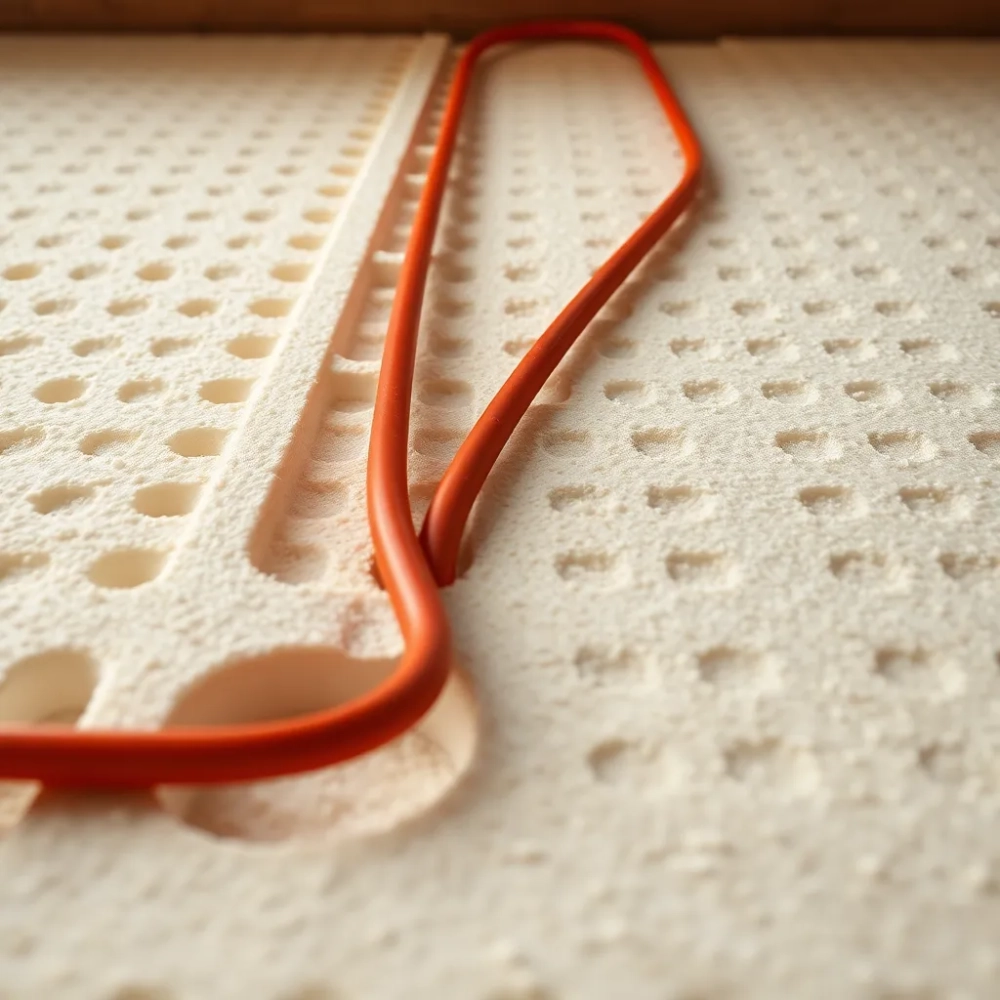

Wypustki to stożkowe kolce wyciśnięte z wierzchu płyty styropianowej, rozmieszczone w równym rytmie co 5 cm. Ich profil nie jest przypadkowy. U dołu kolca obwód jest mniejszy, u góry większy, co tworzy coś w rodzaju grzybka z kołnierzem. Rura wciskana od góry trafia w zwężenie, a potem w szerszą część, gdzie klinuje się na kształt zatrzasku.

Ten mechanizm nosi w branży nazwę „click", bo po prawidłowym dociśnięciu słychać krótkie charakterystyczne kliknięcie. Wystarczy nadepnąć butem na rurę lub docisnąć ją kolanem, żeby usłyszeć ten dźwięk i poczuć opór. Pętla nie wyjdzie z wypustki nawet podczas chodzenia po niej podczas dalszych prac.

Wysokość samych wypustek wynosi 27 mm. Pod nimi leży gładka płyta bazowa o grubości 20 mm albo 30 mm. Łączna wysokość całego elementu to więc 47 mm lub 57 mm, co trzeba uwzględnić przy planowaniu wysokości podłogi. Po bokach płyty mają zakładki, które po złożeniu tworzą zamek eliminujący mostki termiczne między sąsiednimi arkuszami.

Rura grzęźnie między wypustkami na głębokość równą ich wysokości, a żebra pomiędzy kolcami pozostają widoczne ponad poziom rury. Po zalaniu wylewką rura tonie w masie betonowej na całej swojej wysokości, dzięki czemu oddaje ciepło do podłogi całą powierzchnią, a nie tylko górną jej częścią. To przekłada się bezpośrednio na sprawność całej instalacji.

W systemie click nie stosuje się spinek ani żadnych dodatkowych uchwytów. Próba wciskania spinek w wypustki prowadzi do odkształcenia profili i utraty mechanicznego trzymania rury.

Parametry techniczne styropianu z rowkami pod podłogówkę

Najważniejszy parametr cieplny to współczynnik przewodzenia ciepła lambda, który dla tej klasy płyt wynosi 0,033 W/mK. Niski współczynnik oznacza, że ciepło z rury nie ucieka w dół, w strop, lecz płynie w górę, do pomieszczenia. Ta sama wartość lambda sprawia, że folia aluminiowa staje się zbędna. W standardowym montażu folia odbija promieniowanie cieplne z powrotem w górę, ale przy lambdzie 0,033 W/mK zysk z folii jest marginalny, a jej brak upraszcza logistykę na budowie.

Wytrzymałość na ściskanie CS wynosi ≥200 kPa, co w przeliczeniu na obciążenie użytkowe daje granicę około 6000 kg/m². To znacznie powyżej obciążeń typowych dla mieszkań (250-350 kg/m²) i domów jednorodzinnych. Wytrzymałość na zginanie BS ≥250 kPa chroni płytę przed pękaniem przy chodzeniu po niej podczas montażu. Gęstość pozorna materiału to 28 kg/m³, wymiar pojedynczej płyty to 1100×700 mm, a w wersji z zakładką 1120×720 mm.

Reakcja na ogień mieści się w klasie E według normy PN-EN 13501-1, co oznacza, że materiał sam gaśnie po usunięciu źródła ognia. Same wypustki topnieją w kontrolowany sposób, nie wydzielają płonących kropel. Produkt spełnia wymagania normy zharmonizowanej PN-EN 13163 dla wyrobów ze styropianu ekspandowanego, oznaczonej kodem EPS.

Płyta bazowa o grubości 20 mm sprawdza się w modernizacjach, gdzie każdy milimetr wysokości podłogi ma znaczenie. Wersja 30 mm lepiej izoluje i lepiej tłumi dźwięki między kondygnacjami, dlatego trafia głównie do nowego budownictwa i domów z ciężkimi stropami. Obie wersje przyjmują te same rury i te same wypustki, więc logistyka na budowie pozostaje prosta.

Montaż styropianu z wypustkami krok po kroku

Przed ułożeniem płyt podłoże musi być równe, suche i oczyszczone z resztek zaprawy, pyłu oraz luźnych fragmentów. Nierówności powyżej 3 mm na metrze bieżącym wyrównuje się masą szpachlową albo cienką warstwą chudego betonu. Na tak przygotowanej powierzchni płyty leżą stabilnie, a ich zamki boczne nie rozchylają się pod obciążeniem.

Układanie zaczyna się od narożnika pomieszczenia. Pierwsza płyta trafia do rogu ścianą do ściany, każda kolejna dosuwa się do niej tak, aby zakładki boczne wsunęły się na siebie. Na spodzie płyty odciska się szachownicę, która ułatwia cięcie nożem wzdłuż wyznaczonych linii. Po docięciu fragment nie traci wypustek na powierzchni użytkowej.

Rurę PEX lub PE-RT o średnicy 16 mm wciska się między wypustki ruchem kolistym, lekko dociskając stopą w wybranym rozstawie. System akceptuje rury od 14 do 18 mm, ale 16 mm to najczęściej stosowany standard. Rura wchodzi z wyraźnym kliknięciem i sama utrzymuje się w wypustkach, więc monter może spokojnie przejść do kolejnego odcinka bez podtrzymywania pętli.

Nad rurą wylewka cementowa lub anhydrytowa musi mieć minimum 3,5 cm grubości ponad wierzchem wypustek. Cieńsza warstwa pęka przy pierwszym sezonie grzewczym i odsłania rurę, która w kontakcie z powietrzem szybko się zużywa. W praktyce oznacza to warstwę 6,5 cm nad podstawą płyty 20 mm i 8 cm nad płytą 30 mm. Betonową wylewkę zbroi się siatką stalową lub włóknem polipropylenowym, żeby mostki cieplne między pętlami nie tworzyły rys.

Przed rozpoczęciem prac warto przygotować: nożyk do styropianu z długim ostrzem, miarkę, marker, poziomicę, nożyce do rur PEX, folię PE na przykrycie ułożonych rur przed wylewką oraz samą wylewkę w ilości zgodnej z projektem. Brak któregoś z tych elementów oznacza przestój w najmniej odpowiednim momencie.

Najczęstsze błędy przy układaniu styropianu z rowkami

Zbyt cienka wylewka to błąd numer jeden. Monterzy przyzwyczajeni do tradycyjnego systemu ze spinkami czasem leją 2,5-3 cm nad rurą, bo tyle wystarczało w starym układzie. W systemie z wypustkami rura siedzi głębiej w warstwie izolacji, więc potrzebuje proporcjonalnie więcej betonu nad sobą. Zbyt mała grubość wylewki prowadzi do rys skurczowych już po pierwszym cyklu nagrzewania i grzania.

Źle spasowane płyty tworzą mostki termiczne. Jeśli zakładki nie trafiają na siebie, między arkuszami zostaje szczelina, którą wylewka wypełnia betonem. Beton przewodzi ciepło dwudziestokrotnie lepiej niż styropian, więc takie miejsce staje się punktem straty ciepła. Rozwiązanie jest proste: każdą płytę dociska się do sąsiedniej tak, żeby szwy zamka były niewidoczne i niewyczuwalne pod stopą.

Źle dobrane rury również potrafią zepsuć cały system. Rury o średnicy poniżej 14 mm nie klinują się w wypustkach prawidłowo i wypadają przy chodzeniu. Rury 20 mm wchodzą z oporem, ale pod wpływem temperatury rozszerzają się i mogą wypychać sąsiednie kolce. Bezpieczne widełki to 14-18 mm, optymalnie 16 mm, co pokrywa się z asortymentem większości producentów systemów grzewczych.

Przechowywanie płyt na budowie bywa zaniedbywane. Styropian wystawiony na działanie słońca przez kilka tygodni żółknie i traci wytrzymałość powierzchniową. Promienie UV degradują warstwę zewnętrzną granulek, a wypustki kruszeją pod naciskiem stopy. Płyty powinny leżeć w oryginalnych opakowaniach, pod dachem, a na budowę trafiać partiami w miarę postępu prac.

Przy wyborze konkretnego rozwiązania liczy się bilans kosztu materiału i czasu ekipy. Płyta z wypustkami kosztuje więcej za metr kwadratowy, ale oszczędza 3-4 godziny pracy monterów przy każdych 100 m² i zmniejsza zużycie wylewki. W domu 120 m² daje to realnie krótszy czas realizacji i niższy rachunek za robociznę.

Przed zakupem warto zmierzyć dostępną wysokość podłogi, policzyć powierzchnię każdej strefy grzewczej i ustalić średnicę rur z projektem instalacji. Liczba płyt to pole powierzchni pomieszczenia podzielone przez 0,77 m² (powierzchnia jednej płyty z zakładką). Do wyniku dodaje się 5-8% zapasu na docinki przy ścianach i w narożnikach.

Styropian podłogowy z wypustkami nie zastępuje projektu instalacji grzewczej. Rozstaw rur, temperatura zasilania i wydajność pompy ciepła muszą być dobrane przez projektanta na podstawie obliczeń zapotrzebowania cieplnego budynku. Sama płyta to element wykonawczy, nie źródło ciepła.

Szukając rzetelnych informacji o produkcie, warto sięgnąć po deklarację właściwości użytkowych (DWU) wystawioną przez producenta zgodnie z rozporządzeniem CPR 305/2011 oraz po krajową ocenę techniczną dla systemów ogrzewania podłogowego. Pomocne są także wytyczne ITB dotyczące warstw podłogowych oraz aktualne wydanie Warunków Technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. z 2022 r. poz. 1225 z późn. zm.).

Źródła: PN-EN 13163 (wyroby ze styropianu ekspandowanego), PN-EN 13501-1 (klasyfikacja ogniowa), Warunki Techniczne 2022 (Dz.U. 2022 poz. 1225), wytyczne ITB ds. ogrzewania podłogowego, karty techniczne producentów systemów EPS do podłogówki.
