Przygotowanie posadzki pod ogrzewanie podłogowe krok po kroku

Każda ekipa, która wraca na budowę z reklamacją, wskazuje zwykle palcem na jedno miejsce: podłoże. Zbyt wilgotne, zbyt nierówne, zbyt chude w izolacji a winę ponosi potem cały system grzewczy. Przygotowanie posadzki pod ogrzewanie podłogowe to etap, na którym przesądza się o kosztach eksploatacji, równomierności temperatury i żywotności instalacji na długie lata.

• Dlaczego podłoże decyduje o wszystkim
• Zanim zaczniemy checklist stanu budynku
• Wyrównanie i izolacja podłoża pod ogrzewanie podłogowe
• Warstwa po warstwie przekrój posadzki
• Montaż rur i próba ciśnieniowa
• Wylewka anhydrytowa pod ogrzewanie podłogowe czy cementowa
• Najczęstsze błędy montażu podłogówki
• Ogrzewanie podłogowe krok po kroku harmonogram prac
• Kiedy podłogówka nie ma sensu
• Kiedy rozruch instalacji protokół i gwarancja

Dlaczego podłoże decyduje o wszystkim

Pompa ciepła potrafi wygenerować wodę o temperaturze 35°C. Rura ją przenosi. Ale dopiero posadzka oddaje ciepło do pomieszczenia. Jeśli między rurą a podłogą jest zbyt cienka warstwa, nagrzewanie będzie się różnić o 3-4°C między strefami. Taki dyskomfort trudno nadrobić nawet inteligentną automatyką.

Skutki zaniedbań pojawiają się lawinowo. Nierówności większe niż 2 mm/m powodują „wyspy” ciepła mierzy się je pirometrem zaraz po uruchomieniu instalacji. Brak dylatacji obwodowej kończy się pęknięciem jastrychu wzdłuż ściany po pierwszym sezonie grzewczym. Zbyt cienka izolacja termiczna oddaje dolnym warstwom nawet 30% energii. Mokre podłoże odpowiada za korozję elementów mosiężnych rozdzielacza. A brak udokumentowanej próby ciśnieniowej to problem przy każdej awarii ubezpieczyciel patrzy wtedy w papiery, nie w podłogę.

Przygotowanie posadzki pod ogrzewanie podłogowe różni się od zwykłego wyrównania stropu. Tu nie chodzi tylko o gładkość chodzi o przewodność cieplną, wytrzymałość na rozciąganie i zdolność do oddawania ciepła w konkretnym rytmie. Dobrze zrobiona konstrukcja „oddycha” razem z budynkiem, nie odkształca się pod obciążeniem i zachowuje parametry przez 25-30 lat użytkowania.

Co więcej, inwestorzy coraz częściej budują w trybie etapowym najpierw stan surowy, potem przerwa na sezon, potem powrót ekip. Podłogówka w takim harmonogramie wymaga szczególnego reżimu wilgotnościowego. Suche podłoże to nie ozdobny wymóg to warunek, żeby wylewka nie popękała po pierwszym rozruchu.

Zanim zaczniemy checklist stanu budynku

Zanim ktokolwiek zacznie rozkładać styropian, budynek musi przejść serię testów gotowości. To nie formalność każdy z tych punktów ma za sobą konkretny mechanizm fizyczny. Mokre tynki oddają wilgoć do stropu wylewka ją pochłania i pęka. Niezamknięta ściana oznacza przeciąg, który przesusza wylewkę nierównomiernie. Instalacja podposadzkowa (kanalizacja, wod-kan, elektryka) ułożona po warstwach izolacji to grzech główny rura lub przewód przebija wtedy ocieplenie albo sama jest ściskana przez nacisk warstw.

Każda pozycja z kolumny „Niegotowe” oznacza przesunięcie startu. Lepiej stracić tydzień niż sezon.

Wyrównanie i izolacja podłoża pod ogrzewanie podłogowe

Rozpoczynamy od stanu surowego stropu. Oczyszczamy powierzchnię z resztek zaprawy, mleczka cementowego i luźnych frakcji warstwa kontaktowa musi być czysta, bo na niej będzie się opierać cały ciężar izolacji. Pomiar łatą dwumetrową pokaże nierówności. Dopuszczalne odchylenie to 2 mm na 2 m, ale w praktyce celujemy w 1 mm.

Warstwa kontaktowa folia polietylenowa PE o grubości minimum 0,3 mm. Pełni rolę izolacji parowej: para wodna z pomieszczeń niższych kondygnacji nie może migrować w górę i zawilgocić izolację termiczną. Wodoodporna i paroprzepuszczalna odwrotnie folia działa jak zawór jednokierunkowy. Układamy ją z zakładkami 10-15 cm i wywijamy na ściany do wysokości taśmy dylatacyjnej.

Izolacja termiczna to styropian EPS 100 lub EPS 200, w płytach z fabrycznymi profilowaniem na rury (z nadrukiem lub bez). Grubość zależy od kondygnacji na gruncie minimum 15 cm, na stropie między ogrzewanymi piętrami 8-10 cm, na stropie nad nieogrzewaną piwnicą 12-14 cm. Norma PN-EN 1264 wskazuje tu konkretne wartości oporu cieplnego, ale w praktyce liczy się też to, czy budynek ma rekuperację przy pasywnym domu schodzimy z grubością ostrożniej.

Taśma dylatacyjna obwodowa, szerokość 8-10 mm, samoprzylepna. Szerokość taśmy dylatacyjnej odpowiada za kompensację ruchów cieplnych wylewki gdy temperatura w jastrychu rośnie o 20°C, 1 m² posadzki rozszerza się o około 1,5 mm. Taśma 5 mm nie wytrzymuje takiej amplitudy. Układamy ją szczelnie, bez przerw, wokół każdej kolumny, filaru i ościeżnicy drzwiowej wewnętrznej.

Płyty izolacyjne układamy mijankowo, na styk, bez szczelin większych niż 2 mm. Większe szczeliny wypełniamy pianką niskoprężną inaczej tworzą się mostki termiczne. Na ogrzewaniu podłogowym trudno je potem zlokalizować bez kamery termowizyjnej. Tam, gdzie przebiegają cięższe rury kanalizacyjne, stosujemy dodatkową warstwę EPS-u w celu wyrównania poziomu.

Warstwa po warstwie przekrój posadzki

Konstrukcja posadzki z ogrzewaniem podłogowym to sześć kolejnych warstw, każda z własną funkcją i własnymi wymiarami. Od dołu:

• Folia PE 0,3 mm bariera parowa
• Styropian EPS 100 grubość 10-15 cm izolacja termiczna
• Płyta profilowana z wypustkami odstęp między rurami 12,5 / 15 / 20 / 25 cm
• Rura PEX/PE-RT 16×2 lub 17×2 mm obieg grzewczy
• Wylewka (anhydryt 35-45 mm nad rurą lub cement 45-60 mm)
• Wykończenie terakota, panele, parkiet

Taśma dylatacyjna 8-10 mm biegnie wzdłuż wszystkich ścian, filarów, słupów i przejść między pomieszczeniami powyżej 12 m² w jednym obrysie. Przy układzie wielokątnym lub powierzchniach powyżej 30 m² stosujemy dylatacje pośrednie to połysk techniczny, ale ratuje przed rysą w najmniej oczekiwanym miejscu.

Montaż rur i próba ciśnieniowa

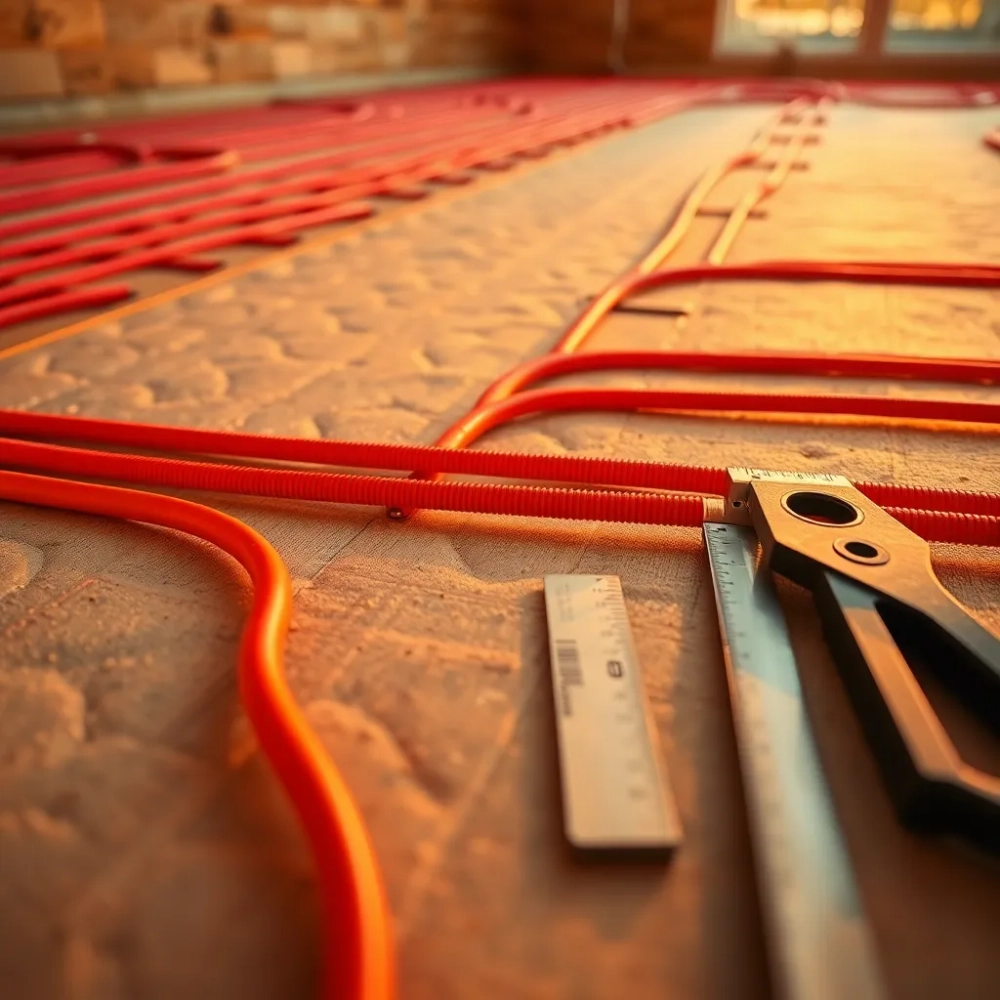

Rurę układamy zgodnie ze schematem projektowym sztuka do sztuki w stosunku do rozdzielacza. Najpopularniejsze układy to ślimak (spiralny) i meander (wężownica). Ślimak daje bardziej równomierne nagrzewanie, meander lepiej sprawdza się przy dużej liczbie okien w jednej ścianie. Wałkując rurę z rolki, nie wolno jej gwałtownie łamać minimalny promień gięcia to 5 średnic zewnętrznych, czyli dla rury 16 mm około 80 mm.

Moc grzewcza systemu zależy od rozstawu rur. Przy standardowej podłodze 50 W/m² stosujemy rozstaw 20-25 cm. Przy większym zapotrzebowaniu (łazienka, strefa kojąca) schodzimy do 12,5-15 cm. Gęściej nie zawsze znaczy cieplej powyżej pewnego progu rury zaczynają oddziaływać termicznie na siebie i przyrost mocy spowalnia.

Próba ciśnieniowa to moment, w którym odsiewa się amatorów od specjalistów. Ciśnienie robocze w instalacji to zazwyczaj 1,5-2 bar przy standardowej pompie, ale próbę wykonujemy na 6 bar przez minimum 24 godziny (według PN-EN 1264). Spadek ciśnienia podczas próby nie może przekroczyć 0,2 bar to granica szczelności połączeń. Każdą próbę dokumentujemy protokołem z datą, temperaturą i podpisem bez tego ubezpieczyciel odmówi wypłaty w razie zalania sąsiada.

Wylewka anhydrytowa pod ogrzewanie podłogowe czy cementowa

Ten wybór wpływa na czas realizacji, koszty i parametry użytkowe posadzki. Wylewka anhydrytowa ma lepszą przewodność cieplną niż cementowa przy tej samej grubości oddaje więcej ciepła. Dzieje się tak, bo anhydryt ma gęstszy, bardziej jednorodny rdzeń bez pęcherzyków powietrza typowych dla mieszanki cementowej.

Anhydryt wygrywa wszędzie tam, gdzie liczy się szybkość oddania ciepła i krótki czas realizacji. Nie stosuje się go jednak w pomieszczeniach mokrych bez dodatkowej izolacji chlorek wapnia w składzie wchodzi w reakcję z wodą i pyli. W łazienkach lepsza pozostaje klasyczna cementowa, układana w tradycyjnych proporcjach i zacierana mechanicznie.

Najczęstsze błędy montażu podłogówki

Brak taśmy dylatacyjnej obwodowej lub użycie wąskiego 5 mm paska. Skutkuje pęknięciem jastrychu wzdłuż ściany po pierwszym rozruchu ruchy cieplne jastrychu nie mają gdzie się podziać.

Zbyt cienki styropian 5 cm zamiast wymaganych 10-15 cm. Straty ciepła do niższej kondygnacji sięgają 30%, a rachunki za ogrzewanie rosną proporcjonalnie.

Pomijanie próby ciśnieniowej lub wykonanie jej pod zbyt niskim ciśnieniem. Wyciek po wylaniu wylewki oznacza kucie posadzki i ponowne układanie rur w tym samym miejscu.

Wylewanie jastrychu na mokre podłoże. Wilgoć resztkowa w betonie lub płycie fundamentowej powoduje odparowanie wody z wylewki i powstawanie pęcherzy oraz raków.

Zbyt gruba wylewka cementowa ponad rurą (powyżej 60 mm). Ciepło nie dociera do powierzchni posadzki w rozsądnym czasie system reaguje z opóźnieniem i jest nieekonomiczny.

Łączenie rur w posadzce bez złączek systemowych. Każde połączenie pod wylewką to potencjalne miejsce wycieku rury PEX/PE-RT powinny być dostarczane w odcinkach prostych z rolki, bez łączeń pod posadzką.

Klucz do uniknięcia tych wpadek? Dokumentacja i komunikacja. Każdy etap powinien być sfotografowany i wpisany w dziennik budowy. Geodezyjne pomiary wilgotności podłoża, ciśnienia w instalacji i temperatury wylewki to nie fanaberia inspektora, to jedyny sposób, żeby zaskarżyć wykonawcę w razie problemów albo udowodnić poprawność wykonania ubezpieczycielowi.

Ogrzewanie podłogowe krok po kroku harmonogram prac

Kolejność robót wynika z fizyki budowli, nie z harmonogramu ekipy. Najpierw zamykamy obrys, potem tynki, potem instalacje podposadzkowe, potem ogrzewanie podłogowe. Łamanie tej kolejności kończy się pęknięciami i reklamacjami.

Sam montaż podłogówki na jednym piętrze domu 120 m² zajmuje 5-7 dni roboczych dla ekipy dwuosobowej. Dzień pierwszy folia i taśma, dzień drugi styropian, dzień trzeci i czwarty układanie rur, dzień piąty próba ciśnieniowa i tłoczenie instalacji, dni szósty-siódmy wylewka. Po wylaniu jastrychu anhydrytowego odczekujemy 7 dni przed rozruchem, po cementowym minimum 28 dni. Pierwszy rozruch wykonujemy etapami podnosimy temperaturę wody o 5°C dziennie, aż osiągniemy temperaturę projektową.

Łączny koszt robocizny i materiałów na przygotowanie posadzki pod ogrzewanie podłogowe (bez wykończenia) to zwykle 180-280 zł/m². Składają się na to: izolacja termiczna 35-50 zł/m², rura 25-40 zł/m², rozdzielacz 800-1500 zł/szt., wylewka 65-95 zł/m² (anhydryt) lub 45-70 zł/m² (cement), robocizna 35-55 zł/m². Ceny wahają się regionalnie w aglomeracjach powyżej średniej krajowej, w mniejszych miastach poniżej.

Kiedy podłogówka nie ma sensu

Są sytuacje, w których montaż ogrzewania podłogowego mija się z celem. Stropy drewniane na legarach mają zbyt małą pojemność cieplną, żeby stabilnie oddawać ciepło rury w takim układzie wymagają suchej zabudowy z blachy aluminiowej i specjalnych mat, co winduje koszt dwu-trzykrotnie. Budynki z bardzo słabą izolacją przegród (U powyżej 0,30 W/m²K) zużyją tyle energii na straty, że każdy system grzewczy będzie nieopłacalny najpierw ocieplenie, potem decyzja o typie ogrzewania.

Dywanowe wykończenie podłogi izoluje termicznie. Gruby dywan wełniany o współczynniku oporu cieplnego powyżej 0,15 m²K/W praktycznie blokuje oddawanie ciepła. W sypialni z takim dywanem podłogówka jest bezcelowa prędzej grzejnik ścienny przy oknie.

Mieszkanie wynajmowane na krótki termin to inna kalkulacja. Najemca zmienia się co 1-2 lata, a system podłogowy amortyzuje się przez 10-15 lat. Bez stabilnego najemcy lepszą inwestycją będzie prosty grzejnik drabinkowy i ogrzewanie konwekcyjne.

Kiedy rozruch instalacji protokół i gwarancja

Pierwszy rozruch ogrzewania podłogowego wykonuje wykonawca w obecności inwestora. Wpisuje parametry: temperatura wody zasilającej, temperatura wody powrotnej, ciśnienie, temperatura w pomieszczeniu. Po 7 dniach grzewczych zwiększa temperaturę o kolejne 5°C, aż do osiągnięcia warunków projektowych. Trzy takie protokoły tworzą dokumentację gwarancyjną.

W tym samym momencie warto sfotografować wszystkie rozdzielacze z nastawami przepływu i termozaworami. Po latach montażu te wartości się zmieniają, a porównanie z dokumentacją początkową pozwala wykryć zatkane rury albo zapowietrzone pętle.

Raz w roku, na początku sezonu grzewczego, odpowietrzamy rozdzielacze i sprawdzamy ciśnienie w instalacji. Jeśli w układzie zamkniętym ciśnienie spadło poniżej 1 bar, doszło do ubytku szukamy wycieku przed szczytem sezonu, nie w środku stycznia.

Źródła

PN-EN 1264 normy dotyczące wodnych systemów ogrzewania podłogowego, w tym wymagania izolacji termicznej, próby ciśnieniowej i grubości wylewki. Warunki techniczne, jakim powinny odpowiadać budynki i ich usytuowanie (Rozporządzenie Ministra Infrastruktury z 2002 r. z późn. zm.). Katalogi techniczne producentów rur PEX/PE-RT oraz systemów styropianowych. VDI 2035 niemiecka dyrektywa dotycząca zapobiegania uszkodzeniom w instalacjach wodnego ogrzewania, przywoływana w polskich projektach jako punkt odniesienia. „Ogrzewanie podłogowe projektowanie, wykonanie, eksploatacja" poradnik CIB Wärmetechnik dostępny na stronie Produktów dla Budownictwa (cib-waermetechnik.com).
