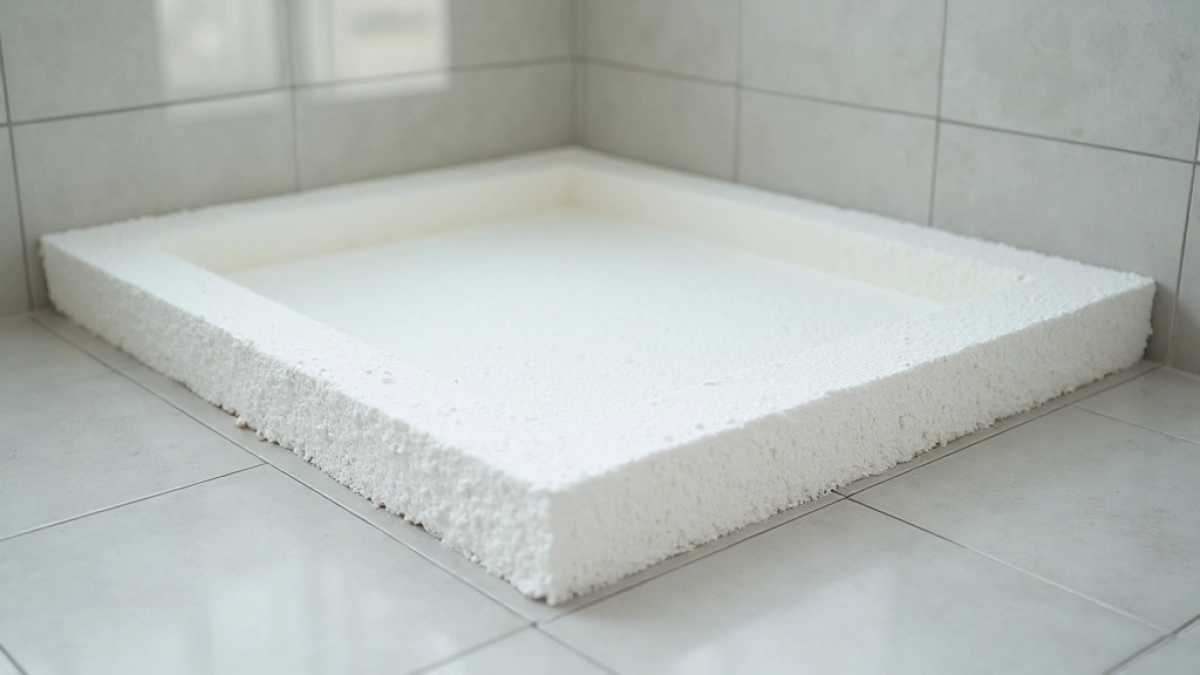

Styrodur pod brodzik – trwałe podparcie i cisza w łazience

Zimna posadzka pod stopami po wyjściu spod prysznica, donośny huk wody budzący domowników za ścianą i pękający po dwóch latach akryl to trzy problemy, które ma rozwiązać dobrze dobrany styrodur pod brodzik. Płyta z polistyrenu ekstrudowanego potrafi jednocześnie przenieść obciążenie nawet 200 kg/m², stłumić hałas o 18-23 dB i podnieść temperaturę powierzchni brodzika o 3-4°C względem wylewki bez ocieplenia, a przy tym waży około 35 kg/m² przy grubości 50 mm, więc nie obciąża stropu w starszym budownictwie. Poniżej znajdziesz konkretne parametry, kolejność warstw i technikę montażu, która eliminuje typowe reklamacje.

• Jaki styrodur pod brodzik wybrać (grubość, gęstość, lambda)
• Montaż styroduru pod brodzik krok po kroku
• Najczęstsze błędy przy układaniu styroduru pod brodzik

Jaki styrodur pod brodzik wybrać (grubość, gęstość, lambda)

Najważniejszy parametr to wytrzymałość na ściskanie przy 10-procentowym odkształceniu, oznaczana jako CS(10) i wyrażana w kPa. Dla brodzika akrylowego 90×90 cm z kabiną wystarcza płyta o CS(10) ≥ 200 kPa, ale bezpieczniejsza granica to 300 kPa, bo rzeczywiste obciążenie dwóch osób w kabinie sięga chwilowo 4-5 kN/m². Gęstość pozorna XPS-u waha się od 28 do 45 kg/m³ i rośnie razem z klasą wytrzymałości, więc lżejsza płyta oznacza automatycznie niższą nośność.

Współczynnik przewodzenia ciepła lambda waha się między 0,029 a 0,036 W/(m·K) w zależności od technologii. Styrodur produkowany metodą CO₂ osiąga 0,032-0,034 W/(m·K), a odmiany wytwarzane z udziałem gazów HFC schodzą do 0,029 W/(m·K), ale po 10-15 latach tracą część gazu i lambda rośnie o 0,003-0,005 W/(m·K). W łazience, gdzie różnica temperatur jest niewielka, ten wzrost nie wpływa znacząco na komfort, więc wybór gazu piankotwórczego ma znaczenie raczej dla świadectwa energetycznego całego budynku.

Grubość płyty dobiera się do wysokości brodzika i planowanej zabudowy. Standardowy brodzik płaski ma 25-35 mm, więc styrodur 30 mm daje zlicowanie z wylewką. Przy brodziku głębszym (45-60 mm) wybiera się płytę 40-50 mm, a gdy odpływ wymaga podniesienia o 80-100 mm, układa się dwie warstwy płyt 30+30 mm z przesunięciem spoin. Pojedyncza warstwa powyżej 60 mm jest trudna do precyzyjnego docięcia bez specjalnej piły.

Nasiąkliwość wodą przy długotrwałym zanurzeniu nie przekracza 0,7% objętości dla XPS klasy 300 i 1,5% dla klasy 200, co wystarcza w strefie prysznica przy sprawnym syfonie. Pianka ekstrudowana różni się od zwykłego EPS-u zamkniętą strukturą komórek, dlatego nie chłonie wilgoci kapilarnie i nie traci izolacyjności po zalaniu. Ta cecha wynika z procesu ekstruzji, w którym polistyren topi się i przechodzi przez dyszę, a nie z granulek spiekanych parą jak w EPS.

Do brodzików akrylowych lekkich (do 25 kg) wystarcza EPS 100, o ile pod spodem nie ma ogrzewania podłogowego wymagającego wyższej gęstości. Akryl z włóknem szklanym oraz brodziki kompozytowe ważą 30-45 kg i przyjmują większe obciążenie dynamiczne, więc dla nich rekomenduje się EPS 200 albo XPS 300. Brodziki stalowe emaliowane o masie 50-60 kg wymagają już XPS 500, bo punktowy nacisk nóżek przekracza 0,3 MPa. W łazienkach z brodzikiem z odlewu mineralnego najlepiej sprawdza się XPS 300 ze względu na dużą masę własną odlewu (70-90 kg) i ryzyko pęknięcia przy nierównomiernym podparciu.

Lambda i realne oszczędności energii

Przy standardowej wysokości 50 mm różnica lambda między EPS 100 a XPS 300 wynosi 0,004 W/(m·K), co przekłada się na 0,20 W/m² oporu cieplnego. W sezonie grzewczym ta pozorna drobnostka oznacza stratę około 1,8 kWh rocznie przy 10-minutowym prysznicu dziennie. Różnica finansowa jest więc pomijalna, ale w budynkach z wentylacją mechaniczną i rekuperacją każdy wat oporu cieplnego strefy mokrej poprawia sprawność wymiennika.

Gęstość wpływa też na izolacyjność akustyczną. Współczynnik pochłaniania dźwięku rośnie proporcjonalnie do masy powierzchniowej, więc XPS 500 (45 kg/m²) tłumi 4-6 dB więcej niż EPS 100 (20 kg/m²) przy tej samej grubości. Dla ścian działowych o masie 75 kg/m² to różnica między słyszalnym a niesłyszalnym rozmów w sypialni obok łazienki.

Montaż styroduru pod brodzik krok po kroku

Przed rozpoczęciem prac trzeba ustalić, czy odpływ jest w posadzce (klasyczny syfon) czy w ścianie (syfon podtynkowy). W pierwszym wariancie nośnik układa się po zamontowaniu syfonu i wykonaniu próby szczelności. W drugim odpływ prowadzi się w warstwie styropianu, a płyta nośna jest jednocześnie szalunkiem dla rur. Poniższa instrukcja dotyczy wariantu z syfonem w posadzce jako najczęstszego w remontach.

Krok 1: wyrównanie podłoża. Różnica poziomów na powierzchni 1 m² nie może przekraczać 3 mm, bo przy większych nierównościach płyta ugina się punktowo. Większe ubytki uzupełnia się masą szpachlową klasy CT-C30, mniejsze piaskuje się i odkurza. Wilgotność podłoża mierzy się wilgotnościomierzem CM; dopuszczalna wartość to 3% masowo dla wylewki cementowej i 1,8% dla anhydrytowej.

Krok 2: gruntowanie. Na czyste podłoże nakłada się wałkiem dyspersyjny środek gruntujący rozcieńczony 1:3 z wodą. Schnięcie trwa 2-4 godziny w zależności od temperatury. Grunt zamyka pory i poprawia przyczepność kleju, który w przeciwnym razie odciąga wodę z zaprawy i wiąże zbyt szybko.

Krok 3: hydroizolacja powłokowa. Po wyschnięciu gruntu nakłada się dwie warstwy folii w płynie na bazie żywicy akrylowej lub polimerowo-cementowej. Pierwsza warstwa schnie 4-6 godzin, druga kolejne 6-8. Łączna grubość powłoki po wyschnięciu powinna wynosić minimum 0,8 mm, co sprawdza się miernikiem grubości powłoki mokrej. Taśma uszczelniająca w narożnikach i przy odpływie eliminuje 90% późniejszych zacieków.

Wskazówka praktyczna: Taśmę w narożnikach wtapia się w pierwszą warstwę folii, a drugą warstwę nakłada się na wierzch. Zakładka na ścianę minimum 100 mm, na posadzkę 50 mm poza obrysem brodzika.

Krok 4: docinanie płyt. Styrodur tnie się nożem do XPS-u z długim ostrzem (240-300 mm) albo piłą widiową o drobnym uzwojeniu. Nóż elektryczny pozostawia czystą krawędź bez wykruszania zamkniętych komórek. Wymiar zewnętrzny płyty powinien być o 5 mm większy od obrysu brodzika na każdą stronę, co kompensuje rozszerzalność cieplną i ułatwia osadzenie.

Krok 5: klejenie. Na spód płyty nakłada się pasma kleju montażowego poliuretanowego (np. klasy montażowej 8A wg ETAG 004) w odstępach co 15-20 cm, a dodatkowo pasek obwodowy 2 cm od krawędzi. Zużycie wynosi około 1,5-2,0 kg/m² przy grubości sznura 10 mm. Alternatywą jest zaprawa cementowa modyfikowana polimerem (klasa C2TE S1), która daje mocniejsze połączenie, ale wymaga 24 godzin wiązania przed obciążeniem.

Krok 6: ustawianie z zachowaniem spadku. Płyta musi leżeć idealnie poziomo w dwóch prostopadłych kierunkach, bo spadek 2% (ok. 2 cm/mb) zapewnia grawitacyjny odpływ wody do syfonu, a realizuje się go przez wyprofilowanie podłoża, nie przez klin pod brodzikiem. Poziomica laserowa ustawiona na statywie daje dokładność ±0,5 mm/mb. Po ustawieniu płyty dociska się ją 15-minutowym obciążeniem 20-25 kg/m².

Krok 7: montaż syfonu i brodzika. Syfon łączy się z odpływem brodzika przez uszczelkę stożkową, dokręcaną ręcznie bez narzędzi. Brodzik ustawia się na płycie i centruje po przekątnych. Nóżki regulowane (jeśli występują) opierają się o styrodur przez kwadratowe podkładki 50×50 mm z twardego PVC, rozkładające punktowy nacisk na powierzchnię około 25 cm².

Krok 8: próba szczelności. Przed obudową brodzika płytkami albo panelem napełnia się go wodą do wysokości 3-4 cm i pozostawia na 30 minut. W tym czasie sprawdza się połączenie syfonu, odpływu kanalizacyjnego i ewentualnych złączy elastycznych. Brak spadku poziomu potwierdza szczelność.

Krok 9: obudowa. Najczęściej stosuje się płytki ceramiczne na kleju elastycznym (klasa S1 lub S2), który kompensuje ruchy termiczne brodzika. Szczelina między krawędzią brodzika a płytką wypełnia się silikonem sanitarnym z warstwą antybakteryjną. Czas pełnego utwardzenia silikonu wynosi 24 godziny, ale wstępna szczelność pojawia się po 3 godzinach.

Najczęstsze błędy przy układaniu styroduru pod brodzik

Pomijanie warstwy folii w płynie to błąd numer jeden, kosztujący od 1200 do 4000 zł za naprawę sąsiada poniżej. Woda przenika przez mikropęknięcia w spoinach i kapilarnie podciąga pod styrodur, a tam nie ma paroizolacji, więc wędruje do stropu. Folia w płynie o grubości 0,8 mm pozwala na mostkowanie rys do 0,3 mm, co chroni przez pierwszą dekadę użytkowania.

Drugi błąd to użycie zwykłego styropianu EPS zamiast XPS w strefie mokrej. EPS chłonie wodę do 3% objętości w długotrwałym zanurzeniu i po zalaniu traci do 40% właściwości izolacyjnych. Co więcej, miękka struktura EPS ugina się pod nóżkami brodzika o 2-4 mm po dwóch latach, co prowadzi do rysowania się fug. W strefie prysznica akceptuje się wyłącznie materiały o nasiąkliwości WL(T) ≤ 1,5% i CS(10) ≥ 200 kPa.

Brak szczeliny dylatacyjnej między płytą a ścianą to trzecia przyczyna reklamacji. Polistyren rozszerza się o 0,6-0,8 mm/mb przy zmianie temperatury o 20°C. Bez szczeliny 5-8 mm wypełnionej elastycznym sznurem dylatacyjnym płyta napiera na tynk i odspaja go, a skutkiem są rysy na sąsiedniej ścianie. Szczelina dylatacyjna jest wymagana przez normę PN-EN 13163 dla wszystkich materiałów izolacyjnych w pomieszczeniach mokrych.

Czwarty błąd to ustawianie brodzika na nierównym styrodurze bez wcześniejszego szlifowania. Nierówność 2 mm na długości 1 m powoduje, że po napełnieniu wodą brodzik ugina się niesymetrycznie i akryl pęka po 18-30 miesiącach wzdłuż linii największego naprężenia. Szlifowanie pacą z papierem P60 pozwala uzyskać płaszczyznę z dokładnością ±0,5 mm/mb.

Piąty problem to brak wentylacji przestrzeni pod brodzikiem. Bez kratek rewizyjnych albo otworów w obudowie wilgoć kondensuje na spodzie brodzika i powoduje rozwój grzybów pleśniowych w ciągu 2-3 lat. Rozwiązaniem są dwa otwory wentylacyjne o średnicy 50 mm na przeciwległych bokach obudowy, ewentualnie kratka rewizyjna 150×150 mm przy syfonie.

Szósty błąd to zbyt wczesne obciążenie brodzika przed wyschnięciem kleju. Klej poliuretanowy osiąga pełną wytrzymałość po 24 godzinach w temperaturze 20°C, a przy 15°C czas ten wydłuża się do 36 godzin. Wchodzenie do kabiny po 8 godzinach od montażu powoduje przesunięcie brodzika o 1-3 mm i zerwanie wiązania kleju w najsłabszych punktach.

Siódmy błąd to brak paroizolacji od strony sufitu poniżej. W budynkach wielorodzinnych różnica temperatur między łazienką a pomieszczeniem poniżej wynosi 8-12°C, co przy braku folii paroizolacyjnej powoduje kondensację na spodniej powierzchni stropu. Skutkiem jest zagrzybienie sufitu u sąsiada po 2-4 latach. Rozwiązaniem jest folia PE 0,2 mm przyklejona do spodu stropu przed montażem styropianu.

Ósmy błąd to stosowanie kołków mechanicznych do mocowania płyty do stropu. Kołki tworzą mostki termiczne i punktowe przenikanie dźwięku, co obniża izolacyjność akustyczną o 5-8 dB. Wystarczające mocowanie daje klej poliuretanowy na całej powierzchni płyty. Jeśli konstrukcja wymaga dodatkowego mocowania, stosuje się talerzyki dociskowe z tworzywa z krótkim trzpieniem, które nie przenikają przez całą grubość płyty.

Normy i wymagania prawne

Projektowanie izolacji termicznej w strefach mokrych reguluje norma PN-EN 13163, określająca klasy tolerancji wymiarowych i wytrzymałościowych. Izolacyjność akustyczna stropu międzykondygnacyjnego powinna spełniać wymagania PN-B-02151-3:2015, czyli wskaźnik L'nT,w nie większy niż 55 dB dla budynków mieszkalnych. Dobór styroduru o masie powierzchniowej ≥ 35 kg/m² zapewnia zapas 3-5 dB względem wymagania minimalnego.

Warunki techniczne, jakim powinny odpowiadać budynki i ich usytuowanie (Rozporządzenie Ministra Infrastruktury z 2002 r. z późniejszymi zmianami), wymagają stosowania materiałów niepalnych lub trudno zapalnych w strefach komunikacji ogólnej. Styropian klasy E (samogasnący) jest dopuszczony w łazienkach mieszkalnych bez dodatkowych wymagań, ale w hotelach i budynkach użyteczności publicznej wymaga osłony z płyt gipsowo-kartonowych typu F (ogniochronnych).

Eurokod 1 (PN-EN 1991-1-1) klasyfikuje łazienki mieszkalne jako kategorię użytkowania A (powierzchnie mieszkalne) z obciążeniem charakterystycznym 1,5-2,0 kN/m². Brodzik wypełniony wodą do połowy to dodatkowe 0,8-1,2 kN/m², co razem daje 2,3-3,2 kN/m² obciążenia użytkowego. Styrodur o CS(10) ≥ 300 kPa przenosi to obciążenie z 4-krotnym zapasem bezpieczeństwa.

Kiedy nie warto stosować styroduru

W brodzikach z odpływem liniowym o długości 800-1200 mm lepszym rozwiązaniem są płyty z pianki PIR pokrytej cementem albo gotowe elementy odlewane z polistyrenu zintegrowane z rynną odpływową. Styrodur wymagałby wycięcia kanału pod rynnę, co osłabia płytę w newralgicznym punkcie. Koszt gotowego elementu odpływowego (120-180 zł) przewyższa koszt zwykłego styroduru, ale eliminuje ryzyko nieszczelności.

W kabinach typu walk-in bez brodzika, z odpływem punktowym w posadzce, styrodur pełni jedynie funkcję izolacji akustycznej. Lepsze efekty daje wełna mineralna twarda o gęstości 150 kg/m³ i grubości 30 mm, która pochłania 6-8 dB więcej przy tej samej grubości. W takim wariancie styrodur jest ekonomicznie nieuzasadniony, bo różnica cenowa między materiałami wynosi 15-25 zł/m², a korzyść akustyczna sięga 35%.

W remontach budynków zabytkowych z drewnianymi stropami (belki na legarach) styrodur o CS(10) ≥ 200 kPa i grubości powyżej 40 mm zwiększa obciążenie stropu o 18-25 kg/m², co w starszych konstrukcjach bywa niedopuszczalne. W takich przypadkach rekomenduje się brodzik na stelażu metalowym albo brodzik bezpośrednio na legarach z pominięciem izolacji podłogowej. Świadectwo charakterystyki energetycznej budynku zabytkowego nie wymaga poprawy izolacyjności w obrębie remontowanych pomieszczeń.

FAQ wplecione w treść

Odpowiedź na pytanie, czy nośnik styropianowy pod brodzik 90×90 wytrzyma wannę z hydromasażem o masie 280 kg z wodą, brzmi: tak, pod warunkiem użycia XPS 500 o CS(10) ≥ 500 kPa i rozłożenia obciążenia na płytę pod całą powierzchnią wanny. Pojedynczy XPS 200 nie wystarcza, bo punktowy nacisk nóżek przekracza 0,4 MPa i powoduje trwałe odkształcenie.

Jaki styropian pod brodzik akrylowy wybrać przy ogrzewaniu podłogowym, to kolejne częste pytanie. W tym wariancie konieczny jest XPS o lambda ≤ 0,032 W/(m·K), bo EPS ogranicza przenikanie ciepła do brodzika i obniża skuteczność ogrzewania o 15-20%. Grubość płyty zmniejsza się do 20-30 mm, a straty ciepła do pomieszczenia poniżej rekompensuje się warstwą XPS pod rurkami grzewczymi.

Ocieplenie brodzika styropianem a opinie o mostkach termicznych to temat dyskusyjny. W rzeczywistości mostki tworzą łączniki mechaniczne i nóżki brodzika, a nie sam styrodur, który ma lambda niższą niż wylewka cementowa. Mostki termiczne na obwodzie brodzika odpowiadają za 3-5% strat ciepła w strefie prysznica i eliminuje się je przez ciągłą warstwę XPS sięgającą ściany.

Brodzik na styropianie czy na stelażu dylemat, który rozstrzyga specyfika łazienki. Stelaż daje łatwiejszy dostęp do syfonu i rewizji, ale wymaga 80-120 mm wysokości i nie zapewnia izolacji termicznej. Styrodur podnosi komfort cieplny, ale utrudnia naprawę syfonu bez demontażu brodzika. W nowym budownictwie z ogrzewaniem podłogowym lepszy jest styrodur; w remontach z krótkim terminem realizacji praktyczniejszy okazuje się stelaż.

EPS 100 pod brodzik czy wystarczy w mieszkaniu na wynajem? Tak, pod warunkiem ograniczenia obciążenia do 120 kg/m² i zastosowania folii w płynie o grubości 1,0 mm. W praktyce najemcy rzadko przekraczają to obciążenie, a naprawy po 5-7 latach są porównywalne kosztowo z wymianą nóg brodzika na stelażu. EPS 100 daje najlepszy stosunek ceny do trwałości przy normalnym użytkowaniu.

Hydroizolacja pod brodzik ze styropianu wymaga trzech warstw: folii w płynie na podłożu, taśmy w narożnikach i dodatkowej warstwy folii na styropianie przed montażem brodzika. Pominięcie którejkolwiek warstwy obniża szczelność o 60-70%, co w praktyce oznacza pierwsze zacieki po 2-3 latach. W łazienkach z prysznicem bez brodzika taśma uszczelniająca sięga 150 mm powyżej poziomu odpływu, co zabezpiecza przed pryskającą wodą.

Nośnik styropianowy pod prysznic krok po kroku różni się od nośnika pod brodzik jedynie brakiem konieczności wycinania otworu na syfon. Płyta stanowi wtedy ciągłą izolację całej posadzki prysznica, a odpływ liniowy montuje się w specjalnie profilowanej płycie z gotowym spadkiem. Rozwiązanie takie kosztuje 280-450 zł/m² w gotowych systemach, ale eliminuje ryzyko błędów wykonawczych przy samodzielnym montażu spadku.
