Standardowe wymiary paneli fotowoltaicznych – co musisz wiedzieć

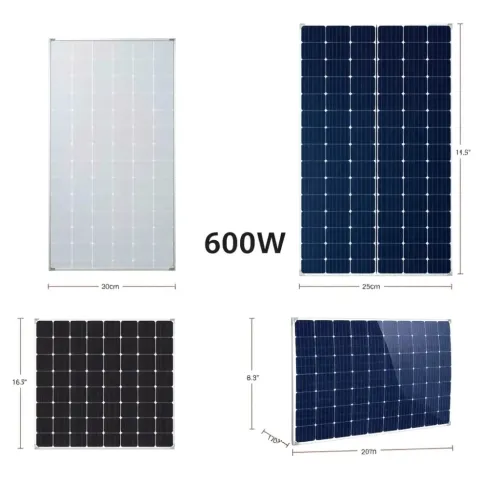

Wymiary paneli monokrystalicznych i polikrystalicznych

Kartony z ogniwami krzemowymi na palecie wyglądają niemal identycznie, ale różnice między technologiami monokrystalicznymi a polikrystalicznymi zaczynają się od samego wafla, nie od ramki. Monokrystaliczne ogniwa powstają z jednego, ciągniętego kryształu krzemu, dlatego mają jednorodny kolor głęboki czarny lub ciemnogranatowy. Polikrystaliczne formuje się z wielu mniejszych kryształów stapianych w bloki, co daje charakterystyczną mozaikę odcieni niebieskiego. Ta odmienność budowy wpływa zarówno na sprawność, jak i finalne gabaryty modułu, bo te same wymiary fizyczne mogą kryć różną moc.

• Wymiary paneli monokrystalicznych i polikrystalicznych
• Jak rozmiar paneli wpływa na moc instalacji
• Ile paneli zmieścisz na typowym dachu
• Wymiary paneli a konstrukcja montażowa

Najczęściej spotykany panel monokrystaliczny w technologii half-cut, zbudowany z 120 ogniw po połówkach, mieści się w obrysie 1722 × 1134 mm przy grubości 30-35 mm. Waga takiego modułu oscyluje wokół 20-22 kg, co wynika z grubości hartowanej szyby przedniej (zwykle 3,2 mm) oraz aluminiowej ramy. Coraz popularniejsze panele z 144 ogniwami half-cut bywają nieco wyższe 2115 × 1052 mm i ważą 24-28 kg. To ten wariant najczęściej trafia na dachy rodzinne, bo przy tej samej powierzchni potrafi wygenerować od 15% do 20% więcej energii niż jego poprzednik z 60 pełnych ogniw.

Polikrystaliczne moduły ustąpiły rynku, ale wciąż pojawiają się w tańszych ofertach i na instalacjach komercyjnych z lat 2015-2020. Standardowy panel polikrystaliczny ma wymiary 1640 × 992 mm, grubość 35-40 mm i masę 18-19 kg. Różnica w grubości bierze się z mniejszej sprawności ogniwa żeby osiągnąć zbliżoną moc, producenci muszą czasem dołożyć kolejną warstwę krzemu, co pogrubia całą strukturę. Jeśli ktoś rozważa modernizację starszej instalacji, musi liczyć się z tym, że nowe moduły, nawet monokrystaliczne, mogą nie pasować do starych szyn montażowych, bo rozkład otworów montażowych (zwykle co 400 mm) różni się w zależności od producenta i serii.

Kiedy wymiary naprawdę się zmieniają

Technologia shingled, czyli ogniwa nakładane na siebie bez widocznych przerw, pozwala upakować więcej powierzchni aktywnej w tej samej ramie. Moduł shingled o mocy 420 W może mieć wymiary 1719 × 1140 mm niemal identyczne ze standardem ale jego prąd zwarcia rośnie, co wymaga ściślejszego doboru inwertera. Z kolei panele bifacjalne, czyli dwustronne, bywają wyższe nawet o 30 mm, bo producent musi zostawić więcej miejsca na optymalne „widzenie" światła odbitego od podłoża. Grubość takich modułów potrafi dochodzić do 35 mm, a waga przekraczać 25 kg. Przy planowaniu transportu na dach warto pamiętać, że standardowa paleta mieści 26-32 paneli, a winda budowlana udźwignie zwykle 200-250 kg na jedną platformę.

Jak rozmiar paneli wpływa na moc instalacji

Moc pojedynczego modułu rośnie głównie dzięki zwiększaniu jego powierzchni, nie zmianie samej fizyki ogniwa. Typowy panel monokrystaliczny 2024 roku generuje 410-440 W przy wymiarach 1722 × 1134 mm, czyli ma gęstość mocy około 215 W/m². To o 30-40 W/m² więcej niż moduły polikrystaliczne sprzed dekady, które osiągały 150-160 W/m². Większa gęstość mocy oznacza, że przy ograniczonej powierzchni dachu inwestor dostanie więcej kilowatogodzin rocznie, ale jednocześnie musi liczyć się z wyższą ceną samego modułu różnica sięga 25-40% za tę samą deklarowaną moc.

Sprawność konwersji (stosunek mocy elektrycznej do mocy promieniowania padającego na panel) rośnie znacznie wolniej niż sama moc nominalna. Najlepsze serie monokrystaliczne osiągają 21,5-22,8% sprawności, podczas gdy polikrystaliczne zwykle 16-17%. Ta różnica wydaje się niewielka na papierze, lecz w skali 25-letniej eksploatacji przekłada się na kilka tysięcy złotych oszczędności. Panele o wyższej sprawności szybciej zwracają się na małych dachach, bo każdy metr kwadratowy pracuje intensywniej. Przy dachu o powierzchni 35 m² inwestor zyska lub straci około 800 kWh rocznie, wybierając technologię o 1% sprawności więcej.

Współczynnik temperaturowy mocy, wyrażany w procentach na stopień Celsjusza, decyduje o tym, jak moduł traci wydajność w upalne dni. Monokrystaliczne panele typu P-type tracą około -0,35%/°C powyżej 25°C, a nowocześniejsze N-type tylko -0,30%/°C. W lipcowy, bezchmurny dzień, kiedy temperatura ogniwa sięga 65°C, ta pozornie mała różnica oznacza stratę rzędu 2-3% w skali godziny. Przy typowej polskiej instalacji 10 kWp ta różnica daje około 200-300 kWh rocznie więcej dla technologii N-type, co w 30-letnim horyzoncie sumuje się do kwoty kilku tysięcy złotych.

Moc, napięcie i prąd jak to się łączy

Wymiary paneli determinują nie tylko moc, ale też parametry elektryczne, które musi zaakceptować inwerter. Większy moduł z 144 ogniwami half-cut wytwarza napięcie obwodu otwartego (Voc) rzędu 40-45 V, podczas gdy mniejszy z 60 ogniwami osiąga 37-41 V. Prąd zwarcia (Isc) dla typowego panelu 415 W wynosi 13-14 A. Jeśli projektant źle dobierze konfigurację stringów, inwerter wejdzie w tryb ograniczenia mocy, a inwestor straci kilka procent uzysku rocznie. W praktyce oznacza to, że wymiar panelu wpływa na liczbę modułów w jednej gałęzi, a tym samym na długość tras kablowej i straty przewodzenia, które rosną proporcjonalnie do przekroju i długości kabla.

Ile paneli zmieścisz na typowym dachu

Dach dwuspadowy o powierzchni 120 m², typowy dla domu 150 m², mieści zwykle od 18 do 24 paneli monokrystalicznych o wymiarach 1722 × 1134 mm, zależnie od kąta nachylenia i wystawy połaci. Po odjęciu strefy kalenicy, kominów i okien połaciowych zostaje realne pole 40-55 m² użytecznej powierzchni. Instalacja o mocy 8-10 kWp zajmuje około 42-52 m², bo panele muszą zachować odstęp minimum 10-15 cm od krawędzi dachu i 20-30 cm między rzędami w przypadku montażu poziomego. Te marginesy nie wynikają z kaprysu instalatora polska norma PN-EN 1991-1-3 wymaga, by obciążenie wiatrem rozkładało się równomiernie, a brzeg dachu jest najbardziej narażony na podrywanie.

Kąt nachylenia połaci decyduje o produktywności, ale też o tym, ile modułów zmieści się w jednym rzędzie. Przy 30° nachylenia i orientacji południowej uzysk roczny z 1 kWp wynosi około 950-1050 kWh w polskich warunkach. Przy 45° i wschodniej ekspozycji spada do 780-850 kWh. Połacie wschodnia i zachodnia razem mogą dać dodatkowe 6-8 paneli miejsca, ale ich produktywność będzie o 15-20% niższa. Warto przy tym pamiętać, że magazyn energii o pojemności 10 kWh potrafi przesunąć nadwyżki z południa na godziny wieczorne, podnosząc autokonsumpcję z typowych 30% do nawet 70%.

Dach płaski oferuje znacznie więcej miejsca, ale wymaga konstrukcji balastowej, która sama zajmuje przestrzeń. Moduły ustawia się wówczas pod kątem 10-15° w kierunku południowym, w rzędach oddalonych od siebie o 1,2-1,5 m, by uniknąć wzajemnego zacieniania. Na 100 m² dachu płaskiego udaje się zwykle zmieścić 16-20 paneli o mocy 8-10 kWp, ale balast betonowy potrafi ważyć 80-120 kg/m², co trzeba uwzględnić w obliczeniach konstrukcyjnych. Norma Eurocode 1 (PN-EN 1991-1-1) definiuje obciążenia śniegiem i wiatrem dla konkretnych stref w Polsce, a lokalna adaptacja wskazuje, czy dach wymaga wzmocnienia przed taką modernizacją.

Szybka tabela możliwości

Wymiary paneli a konstrukcja montażowa

Standardowy panel o wymiarach 1722 × 1134 mm montuje się na szynach aluminiowych o profilu 40 × 40 mm lub 50 × 50 mm, rozstawionych co 1100-1400 mm. Odległość między uchwytami dachowymi zależy od strefy wiatrowej i śniegowej budynku, ale typowo wynosi 1200-1500 mm. W Polsce obowiązuje podział na 3 strefy wiatrowe i 5 stref śniegowych, a konkretny region decyduje o gęstości kotwienia. Śrubę dwugwintową wkręca się w krokiew lub łatę, zawsze z uszczelką EPDM, która chroni przed wnikaniem wody bez niej gwarancja dachowa traci ważność w ciągu 2-3 lat.

Rozstaw otworów montażowych w ramie panelu to 1100 mm wzdłuż dłuższego boku, choć producenci stosują też 1200 mm lub wariant 800 + 800 mm w zależności od serii. Zbyt mały rozstaw uchwytów momentalnych (klipsów) powoduje naprężenia w ramie, a w skrajnych przypadkach pękanie szyby przedniej przy silnym wietrze. Zbyt duży rozstaw zwiększa ugięcie modułu, co w dłuższej perspektywie prowadzi do mikropęknięć ogniw. Śruby imbusowe M8 dokręca się momentem 18-22 Nm, słabsze dokręcenie powoduje luzy, mocniejsze zrywa gwint w aluminium.

System montażowy musi uwzględniać rozszerzalność termiczną aluminium, która wynosi 23 µm/(m·K). Przy różnicy temperatur 60°C zimą i latem 4-metrowa szyna wydłuża się o ponad 5 mm, co w sztywnym mocowaniu mogłoby wyrwać panele z ram. Dlatego wzdłuż szyny zostawia się przerwy dylatacyjne co 12-15 m, a same klemy nie blokuje się całkowicie. Waga konstrukcji aluminiowej na jeden panel wynosi 3-5 kg, a ze wspornikami i śrubami zbliża się do 7-9 kg. Na dachu o powierzchni 50 m² użytecznej cały system montażowy waży 150-200 kg, co dla krokwi 80 × 220 mm w rozstawie 90 cm oznacza dodatkowe obciążenie 25-35 kg/m².

Kiedy zrezygnować z danego wariantu montażu

Na dachach krytych dachówką ceramiczną lub betonową najlepiej sprawdza się montaż na śrubie dwugwintowej wkręconej w krokiew, z wymianem dachówki wokół haków. Próba mocowania do samej łaty grozi wyrwaniem przy silnym wietrze, bo łata ma zwykle tylko 30-40 mm wysokości. Na blachodachówce modułowych trzeba unikać wiercenia, lepiej zastosować systemy na klemy zatrzaskowe lub klej montażowy z atestowaną taśmą butylową. Przy pokryciu z paneli na rąbek stojący najbezpieczniej jest wybrać system klamrowy, który nie narusza powłoki antykorozyjnej. W każdym wariancie niezbędny jest pomiar laserowy połaci, bo odchylenie 2° od pionu w proporcjach 4 m dachu generuje różnicę 7 cm na krawędzi wystarczającą, by cały rząd paneli „uciekał" z linii.

Panele o wymiarach 2115 × 1052 mm (144 ogniwa half-cut) świetnie zwiększają moc pojedynczego modułu, ale ich waga 24-28 kg utrudnia montaż na stromych dachach powyżej 45°. W takich przypadkach bezpieczniej sięgnąć po mniejsze panele 415 W, które da się przenosić w pojedynkę.

Nigdy nie montuj paneli w strefie okapowej bez konsultacji z dekarzem. Strefa pierwszego metra od krawędzi dachu przenosi największe siły ssące wiatru, a niewłaściwe mocowanie może skutkować wyrwaniem modułów przy wichurze o prędkości powyżej 90 km/h.

Dobór inwertera do rozmiaru paneli

Inwerter dobiera się na podstawie napięcia i prądu stringu, nie samej mocy paneli. Dla modułu 1722 × 1134 mm o napięciu Voc 41 V i prądzie Isc 13,5 A w stringu 14 paneli napięcie osiąga 574 V, a prąd 13,5 A. Większość falowników hybrydowych akceptuje do 600 V lub 1000 V w obwodzie otwartym, ale prąd wejściowy MPPT nie może przekroczyć 16-18 A. Dla dachówek 144-cell trzeba sprawdzić, czy rozpiętość napięcia roboczego MPPT falownika pokrywa zakres 150-500 V przy typowej krzywej I-V. Zbyt wysoki napięcie inwerter nie wystartuje rano. Zbyt niskie wejdzie w ograniczenie mocy w południe.

Przy wyborze komponentów warto też zwrócić uwagę na zgodność z normą PN-EN 50549-1, która reguluje wymagania dla przyłączania instalacji do sieci niskiego napięcia. Operator sieci dystrybucyjnej wymaga, by inwerter posiadał certyfikację potwierdzającą spełnienie tej normy, w przeciwnym razie odmówi podpisania umowy o świadczenie usług dystrybucji. Do tego dochodzi konieczność zgłoszenia instalacji do operatora, jeśli jej moc przekracza 50 kW, albo wpisu do rejestru wytwórców, jeśli planuje się sprzedaż nadwyżek. Średni czas oczekiwania na przyłączenie wynosi 30-60 dni, ale w sezonie wiosennym potrafi się wydłużyć do 90 dni.

Dobór konkretnego rozmiaru paneli to kompromis między powierzchnią dachu, budżetem i oczekiwanym uzyskiem rocznym. Większe moduły 144-cell dają więcej watów na każdym metrze kwadratowym, ale wymagają mocniejszej konstrukcji dachowej i precyzyjniejszego rozstawu krokwi. Mniejsze panele 120-cell łatwiej wnieść i ułożyć na stromym dachu, choć zajmują więcej miejsca. Standardowe wymiary paneli fotowoltaicznych wpisują się w typowe wymiary krokwi (80-100 mm szerokości, 200-240 mm wysokości) i większości pokryć dachowych spotykanych w budynkach mieszkalnych wznoszonych po 2000 roku. Przy starszych dachach o węższych krokwiach bezpieczniej sięgnąć po lżejsze moduły polikrystaliczne lub panele o mniejszym formacie, które nie przeciążą konstrukcji.

Przed zakupem poproś o kartę techniczną konkretnego modelu z wymiarami, rozstawem otworów montażowych i współczynnikiem temperaturowym. Te trzy parametry decydują o tym, czy panel zmieści się na dachu, utrzyma się pod wiatrem i nie straci zbyt dużo mocy w upalne dni. Warto też sprawdzić gwarancję liniową najlepsi producenci oferują 25 lat z degradacją nie większą niż 0,55% rocznie, co pozwala zachować 84,8% mocy po 25 latach eksploatacji.

Świadome projektowanie instalacji PV zaczyna się od wymiarów, nie od mocy. Zmierz dach, sprawdź kąt nachylenia i orientację, a potem wybierz panele, które zmieścisz w tej przestrzeni. Inaczej kolejność wybierasz moc, potem szukasz miejsca, a na końcu okazuje się, że trzeba ciąć stringi albo rezygnować z modułów.

Wartości wymiarów, mocy i sprawności pochodzą z kart katalogowych wiodących producentów modułów PV oraz normy PN-EN 61215 (badania wytrzymałości modułów). Parametry uzysków rocznych oparto na danych PVGIS (Joint Research Centre, Unia Europejska, pvgis.jrc.ec.europa.eu) dla lokalizacji referencyjnej Warszawa. Obciążenia wiatrem i śniegiem wynikają z polskich załączników krajowych do Eurokodów (pn-en 1991). Stawki cenowe za m² odzwierciedlają średnie rynkowe z pierwszego kwartału 2025 roku i mogą się różnić w zależności od dostawcy oraz wielkości zamówienia.
