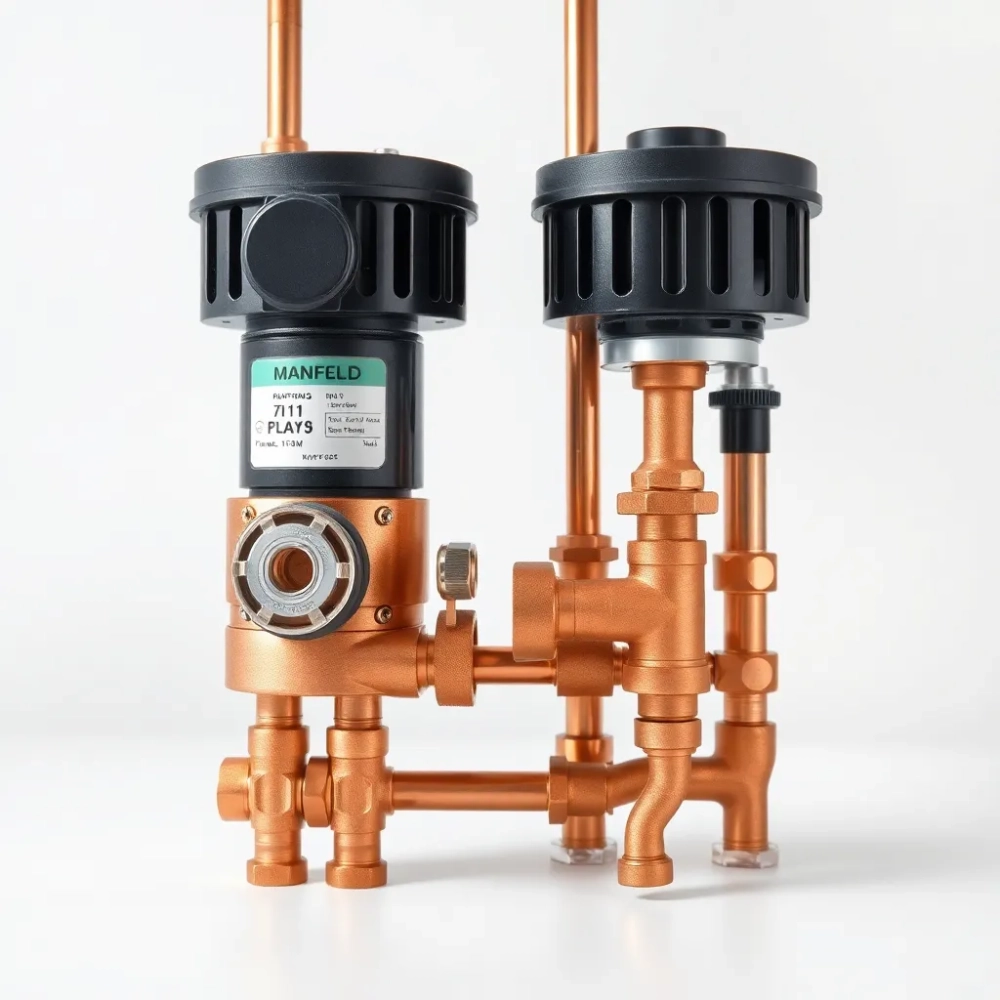

Rozdzielacz podłogówki z pompą czy bez? Podpowiadam, co wybrać
Zimne stopy w sypialni, wyraźna różnica temperatur między pokojami i terkoczący kociął, który co chwilę się włącza. To klasyczny obraz instalacji, w której rozdzielacz podłogówki działa bez grupy pompowej, choć powinien ją mieć. Decyzja, czy montować rozdzielacz z grupą pompową, czy bez, nie jest kwestią mody ani budżetu, lecz precyzyjnego dopasowania elementów do źródła ciepła, oporów hydraulicznych i wymagań odbiorników. Źle dobrany węzeł potrafi zniweczyć nawet najlepiej wykonaną wylewkę, a w skrajnych przypadkach zagrozić bezpieczeństwu instalacji.
- Co kryje się pod pojęciem grupy pompowej przy rozdzielaczu
- Kiedy grupa pompowa przy rozdzielaczu jest naprawdę potrzebna
- Zawór mieszający i sprzęgło hydrauliczne w instalacji podłogowej
- Mosiądz czy stal nierdzewna wybór rozdzielacza do podłogówki
- Montaż, szafki i praktyka wykonawcza
- Scenariusze inwestycyjne i lista kontrolna
Co kryje się pod pojęciem grupy pompowej przy rozdzielaczu
Grupa pompowa to kompaktowy, wstępnie złożony blok hydrauliczny, który łączy pompę obiegową z zaworem mieszającym oraz osprzętem kontrolno-pomiarowym. Dzięki temu rozdzielacz podłogówki nie jest jedynie rozdzielnikiem mechanicznym, lecz aktywnym centrum regulacji całej pętli niskotemperaturowej.
Najczęściej spotykany układ obejmuje kilka współpracujących ze sobą elementów:
- Pompa obiegowa o wydajności dobranej do sumarycznego przepływu w obiegach, najczęściej 3-8 m³/h przy wysokości podnoszenia 1-6 m słupa wody.
- Zawór mieszający dwu- lub trójdrogowy sterujący temperaturą medium, klasyfikowany wg zakresu regulacji 20-55°C lub 30-70°C.
- Termometry zasilania i powrotu pozwalające weryfikować rzeczywistą różnicę temperatur, a nie tylko wskazania kotła.
- Zawory odcinające po obu stronach pompy, umożliwiające jej wymianę bez spuszczania wody z całej instalacji.
- Obejście (by-pass) stabilizujące krzywą przepływu, gdy termostatyczne zawory na pętlach częściowo się zamykają.
Część producentów dodaje też filtr siatkowy, zawór zwrotny oraz odpowietrznik automatyczny. Całość trafia w jedną belkę montażową, dzięki czemu obsługa techniczna ogranicza się do odkręcenia dwóch śrub, a nie do rozbierania połowy kotłowni.
Kiedy grupa pompowa przy rozdzielaczu jest naprawdę potrzebna
Nie każdy dom potrzebuje dodatkowej pompy. Jeśli źródło ciepła jest dobrane z zapasem, a pętla podłogówki liczy sobie 2-3 obiegi o zbliżonej długości, często wystarczy rozdzielacz z wbudowanymi rotametrami i prosta automatyka. Problem zaczyna się tam, gdzie charakterystyka hydrauliczna instalacji wymyka się typowym założeniom projektowym.
| Objaw | Najczęstsza przyczyna | Rozwiązanie techniczne |
|---|---|---|
| Część pokoi wyraźnie chłodniejsza | Nierówny przepływ przez obiegi, dłuższe pętle głodzone krótszymi | Grupa pompowa z zaworem trójdrogowym + rotametry kalibrowane na każdy obwód |
| Kocioł gazowy cyklicznie się wyłącza, mimo ustawionej temperatury | Zbyt wysoka temperatura zasilania wymuszona brakiem mieszania | Zawór mieszający 3-drogowy obniżający zasilanie do 35-45°C |
| Słyszalne szumy i gwizdy w rurach | Przepływ przekracza 2 m/s, kryza rotametru ulega kawitacji | Regulacja pompy na niższy bieg + montaż zaworu regulacyjnego na zasilaniu |
Lista sytuacji, w których grupa pompowa staje się obowiązkowa, jest krótsza niż mogłoby się wydawać, ale konkretna. Pierwszy sygnał to opór hydrauliczny powyżej wartości, z jaką może sobie poradzić pompa wbudowana w kocioł. Większość wiszących kotłów gazowych dostarcza maksymalnie 5-6 m słupa wody, a instalacja podłogowa o powierzchni 120 m² potrafi generować 8-12 m przy już tylko 5 obiegach.
Drugi sygnał to niezgodność przepływów. Kocioł kondensacyjny potrzebuje przepływu minimalnego, zwykle 0,5-1,2 m³/h, by utrzymać kondensację pary wodnej w wymienniku. Gdy podłogówka pobiera mniej, a sterowanie pogodowe zamyka obiegi, wymiennik się przegrzewa. Pompa pośrednia przy rozdzielaczu utrzymuje stały odbiór ciepła niezależnie od ilości aktywnanych termostatów pokojowych.
Trzecia sytuacja to obecność zaworów termostatycznych na grzejnikach w tym samym obiegu co podłogówka. Dynamiczne zamykanie tych zaworów zmienia opór instalacji z minuty na minutę, z czym prosta pompa w kotle sobie nie radzi. Grupa pompowa z zaworem trójdrogowym buforuje te wahania, bo pobiera ciepło zawsze z tej samej zasuwy, a do obiegu grzejnikowego oddaje tylko tyle, ile wynika z różnicy ciśnień.
Rozdzielacz podłogówki z grupą pompową bywa też niezbędny, gdy dom ma więcej niż jedną kondygnację i dwa obiegi o różnych temperaturach zasilania: parter na podłogówce, piętro na grzejnikach. Wtedy jeden rozdzielacz występuje z jedną grupą, drugi z drugą, a sprzęgło hydrauliczne rozdziela je od strony kotła.
Zawór mieszający i sprzęgło hydrauliczne w instalacji podłogowej
Podłogówka wymaga temperatury zasilania wyraźnie niższej niż grzejniki. Typowe wartości projektowe przedstawiają się następująco:
| Odbiornik | Temperatura zasilania | Temperatura powrotu | Różnica ΔT |
|---|---|---|---|
| Ogrzewanie podłogowe | 30-45°C | 25-35°C | 10°C |
| Grzejniki konwektorowe | 50-70°C | 40-60°C | 10°C |
| Kocioł na paliwo stałe | 70-90°C | 60-80°C | 10°C |
| Kocioł gazowy kondensacyjny | 35-60°C | 30-50°C | 5-10°C |
Gdy źródło ciepła podaje wyższą temperaturę niż ta, jakiej wymaga najsłabszy odbiornik w układzie, potrzebny jest zawór mieszający. Zawór trójdrogowy łączy strumień gorący z kotła z chłodniejszym powrotem z podłogówki, regulując ich proporcję tak, by uzyskać żądaną temperaturę zasilania. Wersja dwudrogowa nie pobiera zwrotu, lecz dławi przepływ gorącej wody, co prowadzi do gwizdów i nierównomiernej pracy pompy.
| Kryterium | Zawór termostatyczny | Zawór z siłownikiem |
|---|---|---|
| Sterowanie | Kapilara lub czujnik cieczy | Termostat cyfrowy / sterownik PLC |
| Dokładność | ±2°C | ±0,5°C |
| Czas reakcji | 3-5 minut | Poniżej 30 sekund |
| Koszt elementu | 180-320 zł netto | 380-680 zł netto |
| Zastosowanie | Małe instalacje, brak systemu automatyki | Domy z inteligentnym sterowaniem strefowym |
Sprzęgło hydrauliczne to naczynie cylindryczne z kilkoma króćcami, które fizycznie rozdziela obieg źródła ciepła od obiegu odbiorników. Dzięki niemu każdy obieg ma własną pompę, a wymiana ciepła odbywa się przez mieszanie wewnątrz sprzęgła, nie przez bezpośrednie połączenie rur. To rozwiązanie ma pięć konkretnych zalet.
- Separacja hydrauliczna: wydajność jednej pompy nie zależy od pracy drugiej.
- Ochrona wymiennika kotła: stabilna temperatura powrotu eliminuje szoki termiczne.
- Filtrowanie zanieczyszczeń: cząstki stałe opadają na dno sprzęgła, skąd łatwo je usunąć przez spust.
- Odpowietrzanie instalacji: górny króciec pozwala zamontować odpowietrznik automatyczny.
- Buforowanie krótkotrwałych skoków mocy: przy grzaniu wieczornej kąpieli kocioł nie musi nagle zwiększać mocy.
Standardowe sprzęgło do domu o mocy do 70 kW ma przyłącza GZ 1"/1 1/2" i dwa termometry po obu stronach. Różnica temperatur na tych termometrach pokazuje, czy sprzęgło pracuje poprawnie, czy pojawia się niepożądany prąd grawitacyjny między obiegami.
Sprzęgło nie jest jedyną opcją. Alternatywą pozostaje wymiennik płytowy, który oddziela obiegi nie mechanicznie, lecz termicznie, przez ściankę stalową. Sprawdza się w instalacjach, gdzie ciśnienie w obu obiegach jest różne lub gdy do starej sieci grzewczej dołączany jest nowy obieg niskotemperaturowy. Cenowo wypada 2-3 razy drożej niż sprzęgło, ale pozwala zachować niezależność parametrów wody.
Mosiądz czy stal nierdzewna wybór rozdzielacza do podłogówki
Materiał korpusu rozdzielacza ma znaczenie nie tylko estetyczne. Każdy z popularnych stopów reaguje inaczej z wodą instalacyjną, zwłaszcza twardą, o podwyższonej zawartości wodorowęglanów. Różnice widać po kilku sezonach grzewczych, gdy na króćcach pojawiają się ślady korozji lub osadu wapiennego.
| Kryterium | Mosiądz CW 617N | Stal AISI 304 |
|---|---|---|
| Trwałość w wodzie twardej | 25-30 lat | 20-25 lat |
| Odporność na korozję chlorkową | Średnia | Wysoka |
| Zakres obwodów w jednym module | 2-18 | 2-12 |
| Masa własna przy 8 obiegach | 4,8 kg | 3,2 kg |
| Orientacyjna cena netto za obieg | 85-140 zł | 110-180 zł |
| Atest higieniczny | PZH | PZH + KOT |
Rozdzielacz mosiężny CW 617N to dziś branżowy standard dla domów jednorodzinnych. Stop dobrze znosi wysokie temperatury, łatwo się obrabia i nie wymaga specjalnych narzędzi przy rozbudowie. Pozwala na budowę modułów do 18 obiegów w jednej belce, co pokrywa większość typowych metraży do 250 m² powierzchni grzewczej.
Stal nierdzewna AISI 304 wchodzi do gry, gdy woda jest agresywna chemicznie albo inwestor oczekuje cieńszych ścianek i niższej masy przy tej samej wytrzymałości na ciśnienie. Stal lepiej sprawdza się w instalacjach ze stężoną wodą glikolową oraz tam, gdzie grozi korozja wżerowa, na przykład w rejonach nadmorskich. Moduły są krótsze, zwykle do 12 obwodów, a łączenie kolejnych belek wymaga już adapterów.
| Parametr | Wartość dla rozdzielacza 8-obiegowego | Uwagi |
|---|---|---|
| Ciśnienie robocze | 6 bar | Norma PN-EN 1264 |
| Temperatura maksymalna | 80°C | Krótkotrwale do 90°C |
| Maksymalny przepływ | 2,5 m³/h | Przy ΔT = 10°C daje 29 kW |
| Przyłącza | 3/4" eurokonus | Standard rur PE-X 16 × 2 mm |
| Rozstaw obiegów | 50 mm | Wymiar szafki dla 8 obiegów: 60 cm |
Każdy rozdzielacz dopuszczony do kontaktu z wodą pitną i grzewczą musi posiadać atest PZH oraz Krajową Ocenę Techniczną (KOT). Bez tych dokumentów producent nie ma prawa wprowadzać go na rynek jako elementu instalacji grzewczej, a projektant nie może go wpisać w dokumentację budynku. Numery KOT są publicznie dostępne w rejestrze prowadzonym przez Instytut Techniki Budowlanej.
Rozdzielacz podłogówki z grupą pompową z mosiądzu jest dziś najbardziej opłacalny w przedziale 6-12 obiegów. Powyżej tej liczby korzystniejsze cenowo staje się rozwiązanie modułowe ze stali nierdzewnej lub nawet tworzywa PPSU, dopuszczone przez normę PN-EN 1264 do pracy w temperaturze do 70°C.
Montaż, szafki i praktyka wykonawcza
Sama konfiguracja hydrauliczna to jedno, a warunki jej montażu to drugie. Rozdzielacz najczęściej trafia w niszę w ścianie lub w szafkę natynkową. Wymiary szafki zależą od liczby obiegów i obecności grupy pompowej. Dla sześciu obiegów z pompą trzeba liczyć minimum 80 cm szerokości i 75 cm wysokości. Dla ośmiu obiegów z grupą pompową ta sama szafka rośnie do 100-110 cm.
Szafki podtynkowe chowają instalację w ścianie i są popularne w nowych domach, gdzie ściany murowane pozwalają na łatwe wykucie wnęki. Szafki natynkowe wybiera się w modernizowanych obiektach lub tam, gdzie grubość ściany nie pozwala na głębszy montaż. W obu przypadkach konieczne jest zachowanie min. 20 cm wolnej przestrzeni przed frontem szafki, by móc serwisować zawory.
Kupowanie gotowego zestawu z grupą pompową ma sens ekonomiczny. Pojedyncze komponenty dobrane luzem wychodzą 18-30% drożej niż fabrycznie złożony moduł z jedną gwarancją. Dodatkową oszczędnością jest krótszy czas montażu, zwłaszcza przy ograniczonej przestrzeni w kotłowni. Cena kompletnego zestawu 8-obiegowego z grupą pompową, rotametrami i termometrami zamyka się w przedziale 2 200-3 400 zł netto w zależności od producenta i materiału.
Scenariusze inwestycyjne i lista kontrolna
Dom o powierzchni 150 m² z kotłem gazowym kondensacyjnym, podłogówką na parterze i grzejnikami na piętrze wymaga rozdzielacza z dwiema niezależnymi strefami. Na parterze instaluje się rozdzielacz 6-obiegowy z grupą pompową i zaworem trójdrogowym, bo temperatura zasilania dla podłogówki nie może przekroczyć 45°C. Na piętrze wystarczy rozdzielacz 4-obiegowy zasilany bezpośrednio z pompy kotłowej, bo grzejniki akceptują 55-60°C. Pomiędzy nimi pracuje sprzęgło hydrauliczne DN 25 z odpowietrznikiem i spustem.
Dom jednokondygnacyjny 80 m² na węgiel z podłogówką w całej powierzchni to przypadek graniczny. Kocioł na paliwo stałe wymaga zaworu mieszającego za każdym razem, gdy odbiornikiem jest podłogówka, więc rozdzielacz wyposażony w grupę pompową jest konieczny. Dobrze jest też dołożyć zbiornik buforowy o pojemności 500-800 l, który wyrówna temperaturę między cyklami pracy kotła.
- Kocioł na paliwo stałe + podłogówka → rozdzielacz z grupą pompową i zaworem mieszającym.
- Mix grzejniki + podłogówka w jednym obiegu → rozdzielacz z grupą pompową i sprzęgło.
- Sprzęgło lub bufor w układzie → dwie pompy, a każdy rozdzielacz ma własną grupę.
- Mała instalacja do 60 m², jedno źródło ciepła, niskie opory → grupa pompowa opcjonalna.
- Kocioł kondensacyjny i tylko podłogówka z prostym sterowaniem → wystarczy pompa w kotle i rozdzielacz z zaworami regulacyjnymi.
Każda instalacja wymaga indywidualnego podejścia, bo te same komponenty w różnych warunkach pracy dają zupełnie inne efekty energetyczne i komfortowe. Rzetelna analiza hydrauliczna w programie doboru, obliczenie oporów na każdym obiegu i weryfikacja dostępności KOT dla wybranych produktów pozwalają uniknąć 80% typowych problemów zgłaszanych po pierwszym sezonie grzewczym.
Dobór rozdzielacza, źródła ciepła i grupy pompowej to wspólna decyzja, którą najlepiej podjąć na etapie projektu, nie w trakcie montażu. Zamawiając darmowy dobór z audytem instalacji, inwestor otrzymuje konkretną specyfikację materiałową wraz z ceną i schematem montażowym dostosowanym do jego źródła ciepła.
Źródła danych: PN-EN 1264 (Ogrzewanie podłogowe), PN-EN 215 (Zawory termostatyczne), Krajowe Oceny Techniczne publikowane w rejestrze Instytutu Techniki Budowlanej, dane katalogowe producentów armatury grzewczej, cenniki dystrybutorów 2024.
