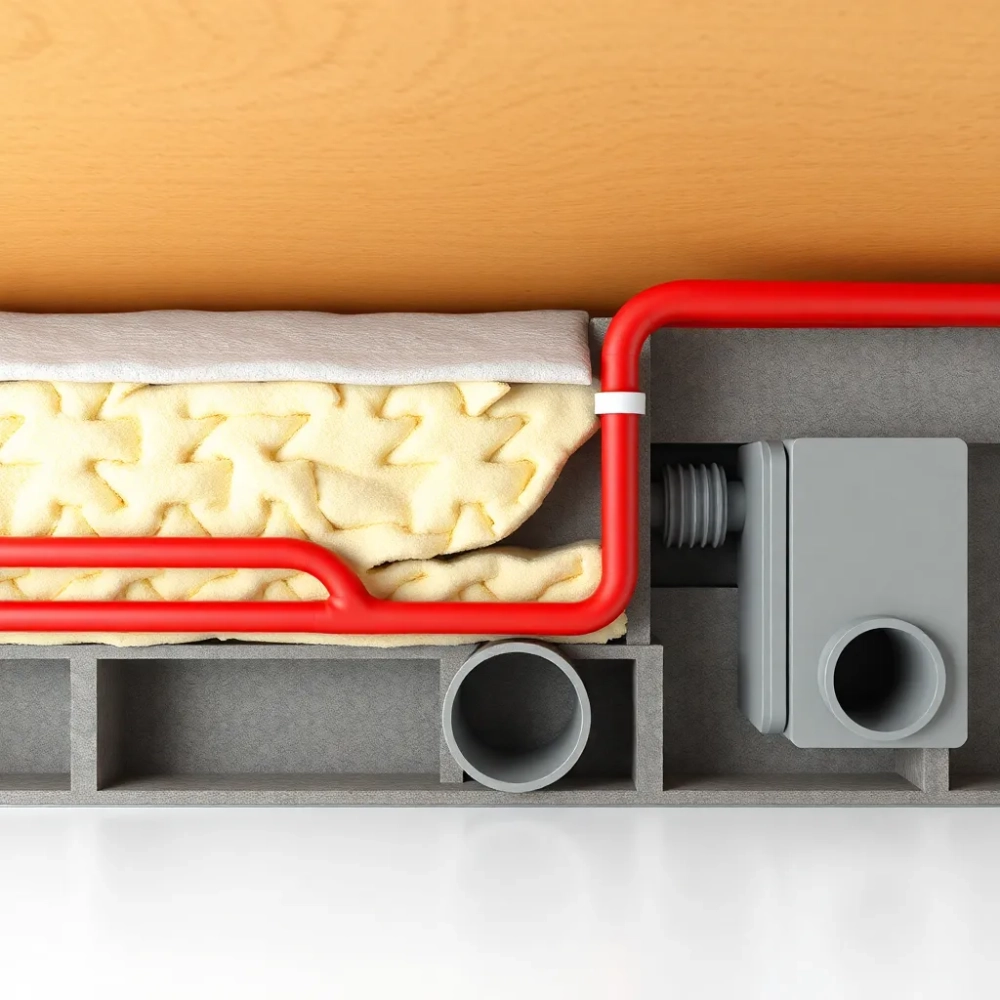

Rekuperacja w posadzce z podłogówką – jak je połączyć?

Decyzja o połączeniu rekuperacji z ogrzewaniem podłogowym w jednej przestrzeni posadzki budzi słuszne wątpliwości czy kanały wentylacyjne i rury grzewcze rzeczywiście mogą działać obok siebie bez wzajemnych strat, bez konfliktów temperaturowych i bez kompromisów w wydajności? Okazuje się, że nowoczesne rozwiązania techniczne pozwalają nie tylko uniknąć kolizji, ale wręcz stworzyć synergię, która redukuje zapotrzebowanie energetyczne budynku nawet o połowę w porównaniu z tradycyjnymi instalacjami grawitacyjnymi. Kluczem jest precyzyjna izolacja termiczna i przemyślana kolejność warstw, która sprawia, że każdy z systemów zachowuje pełną funkcjonalność. Jeśli planujesz budowę lub modernizację i chcesz maksymalnie wykorzystać potencjał obu instalacji, musisz poznać szczegóły, które odróżniają profesjonalnie zaprojektowany układ od amatorskiej improwizacji.

• Czy kanały rekuperacji i rury podłogówki mogą współistnieć w jednej warstwie posadzki?
• Izolacja termiczna kanałów wentylacyjnych i rur grzewczych w posadzce
• Grubość warstw posadzki przy integracji rekuperacji z ogrzewaniem podłogowym
• Pytania i odpowiedzi

Czy kanały rekuperacji i rury podłogówki mogą współistnieć w jednej warstwie posadzki?

Architekci i instalatorzy coraz częściej projektują domy, w których kanały wentylacyjne o płaskim przekroju biegną równolegle do rur ogrzewania podłogowego wewnątrz tej samej warstwy podkładu podłogowego. fizycznie jest to możliwe dzięki temu, że profile wentylacyjne można ułożyć obok przewodów grzewczych, zachowując odstępy wynikające z obowiązujących norm budowlanych. Różnica temperatur między powietrzem dostarczanym przez rekuperację a czynnikiem grzewczym w rurach podłogówki nie stanowi przeszkody, o ile projektant uwzględni właściwe strefowanie termiczne.

W praktyce instalacyjnej kanały wentylacyjne o wysokości zaledwie 50-80 mm zajmują minimalną przestrzeń w warstwie posadzki, co pozwala im sąsiadować z rurami grzewczymi o standardowej średnicy 16-20 mm bez wzajemnego styku. Rury podłogówki układa się najczęściej w pętlach meandrowych lub ślimakowych, natomiast kanały wentylacyjne prowadzi się prostymi odcinkami od centralnego rozdzielacza do poszczególnych pomieszczeń. Ta geometryczna różnica sprawia, że oba systemy mogą się przeplatać bez tworzenia punktów krytycznych, pod warunkiem zachowania odpowiednich odstępów od ścian i przegród.

Kluczowym aspektem jest tutaj ciągłość przepływu kanały wentylacyjne muszą zachować niezmienny przekrój na całej długości, aby strata ciśnienia nie przekroczyła wartości dopuszczalnych dla wybranego wentylatora. Rury grzewcze natomiast wymagają swobody termicznej rozszerzalności, co oznacza, że nie wolno ich usztywniać w miejscach, gdzie przebiegają w sąsiedztwie sztywnych kanałów wentylacyjnych. Rozwiązaniem jest stosowanie elastycznych przejść i kompensatorów w punktach potencjalnego konfliktu.

Efekt synergii obu systemów objawia się w sposobie, w jaki rekuperacja dostarcza świeże powietrze tuż przy podłodze, a ogrzewanie podłogowe natychmiast je podgrzewa do komfortowej temperatury. powietrze nawiewane od dołu tworzy naturalną barierę termiczną przy podłodze, zmniejszając straty ciepła przez stopy i podnosząc odczuwalną temperaturę w pomieszczeniu bez podnoszenia temperatury wody grzewczej. to rozwiązanie szczególnie cenią inwestorzy, którzy chcą obniżyć parametry pracy kotła lub pompy ciepła.

Zasady projektowania zintegrowanego układu

Przy projektowaniu zintegrowanego układu należy przede wszystkim sporządzić mapę kolizji, czyli graficzne nakładanie tras obu instalacji na siebie. Dzięki temu można zidentyfikować miejsca, gdzie rury grzewcze i kanały wentylacyjne zbliżają się do siebie na odległość mniejszą niż wymagane 30 mm. W takich punktach konieczne jest zastosowanie przegrody izolacyjnej z wełny mineralnej lub płyty PIR o grubości minimum 20 mm.

Norma PN-EN 1264 reguluje minimalne odstępy między rurami ogrzewania podłogowego a innymi przewodami instalacyjnymi, natomiast kwestię kanałów wentylacyjnych w posadzce normuje Warunki Techniczne jakim powinny odpowiadać budynki i ich usytuowanie. Przestrzeganie tych przepisów nie tylko gwarantuje bezpieczeństwo, ale także pozwala uniknąć problemów podczas odbioru budynku przez inspektora nadzoru budowlanego.

Kiedy integracja nie jest zalecana

Istnieją sytuacje, w których łączenie obu systemów w jednej warstwie posadzki mija się z celem. W budynkach z bardzo niskimi sufityami, gdzie każdy centymetr wysokości ma znaczenie, rozdzielenie instalacji na dwie niezależne warstwy może być rozsądniejsze. Podobnie w przypadku pomieszczeń o bardzo wysokim zapotrzebowaniu na ciepło, gdzie grubość izolacji termicznej między kanałami a rurami zmniejsza efektywną powierzchnię grzewczą.

Izolacja termiczna kanałów wentylacyjnych i rur grzewczych w posadzce

Izolacja termiczna stanowi fundament prawidłowego współistnienia rekuperacji i ogrzewania podłogowego w jednej przestrzeni. Bez właściwego rozdzielenia obu systemów dochodzi do niekontrolowanej wymiany ciepła, która obniża sprawność wentylacji i podnosi straty energii grzewczej. Zasada jest prosta kanał wentylacyjny musi być chroniony przed wpływem temperatury czynnika grzewczego płynącego w rurach podłogówki, a rury grzewcze powinny być odizolowane od wpływu temperatury nawiewanego powietrza, zwłaszcza zimą, gdy powietrze zewnętrzne ma kilka stopni poniżej zera.

Najskuteczniejszą barierę tworzy warstwa sztywnej izolacji z pianki PIR o współczynniku lambda nie gorszym niż 0,022 W/(m·K). Taki materiał zachowuje stabilność wymiarową pod wpływem obciążeń posadzki i nie nasiąka wodą, co jest istotne w przypadku ewentualnych przecieków. Grubość izolacji między kanałem a rurą grzewczą powinna wynosić minimum 30 mm, lecz w praktyce projektowej często stosuje się 40-50 mm, aby zwiększyć margines bezpieczeństwa i zredukować mostki termiczne.

Alternatywą dla PIR są płyty z wełny mineralnej wysokiej gęstości, które dodatkowo pełnią funkcję akustyczną tłumią hałas przenoszony przez konstrukcję podłogi. Wadą wełny jest większa grubość potrzebna do uzyskania porównywalnej izolacyjności termicznej oraz konieczność zastosowania dodatkowej bariery paroizolacyjnej, co komplikuje całość konstrukcji.

Przy doborze izolacji należy wziąć pod uwagę nie tylko współczynnik przenikania ciepła, ale także odporność na ściskanie. Warstwa posadzki nad kanałami wentylacyjnymi musi przenieść obciążenia użytkowe, które w pomieszczeniach mieszkalnych wynoszą 150-200 kg/m², a w strefach użytkowych nawet 300 kg/m². Płyty izolacyjne o wytrzymałości na ściskanie poniżej 150 kPa mogą ulec deformacji, co prowadzi do zmiany przekroju kanału wentylacyjnego i wzrostu oporów przepływu.

Wykonanie izolacji w newralgicznych punktach

Szczególną uwagę należy poświęcić miejscom, w których kanały wentylacyjne przechodzą przez przegrody zewnętrzne lub przekraczają strefy o różnej temperaturze. W takich lokalizacjach stosuje się izolację ciągłą z folii aluminiowej lub płyt izolacyjnych z okładziną metalizowaną, która odbija promieniowanie cieplne i minimalizuje straty na drodze konwekcji.

Połączenia między odcinkami izolacji muszą być wykonane szczelnie, najlepiej z użyciem taśmy butylowej lub kleju dedykowanego do danego materiału izolacyjnego. Nieszczelności w izolacji to najczęstsza przyczyna spadku sprawności systemu zintegrowanego przez szczeliny ucieka ciepło z rur grzewczych do kanału wentylacyjnego, podnosząc temperaturę powietrza nawiewanego i powodując przegrzewanie pomieszczeń z dala od źródła ciepła.

Materiały izolacyjne porównanie parametrów

* Ceny orientacyjne dla materiałów dostępnych na polskim rynku w 2026 roku, bez kosztów robocizny.

Grubość warstw posadzki przy integracji rekuperacji z ogrzewaniem podłogowym

Całkowita grubość konstrukcji podłogowej, która musi pomieścić kanały wentylacyjne, rury ogrzewania podłogowego i wszystkie warstwy izolacyjne, stanowi jeden z najważniejszych parametrów projektowych. W budynkach nowych deweloperzy i wykonawcy mają możliwość zaprojektowania odpowiedniej wysokości stropu, natomiast w modernizacjach każdy dodatkowy centymetr może oznaczać konieczność podcięcia ościeżnic lub zmiany poziomu przejść między pomieszczeniami.

Minimalna grubość warstwy posadzki nad górną krawędzią izolacji termicznej, w którą wbudowane są kanały i rury, wynosi zgodnie z normą PN-EN 13813 minimum 35 mm dla podkładów cementowych i 30 mm dla podkładów anhydrytowych. Jednak ta wartość dotyczy wyłącznie warstwy wykończeniowej nie uwzględnia ona samej izolacji, kanałów wentylacyjnych ani rur grzewczych. W praktyce całkowita grubość od spodu izolacji do wierzchu posadzki wykończeniowej wynosi od 120 do 180 mm, w zależności od zastosowanych materiałów i wymagań termoizolacyjnych.

Rozkład warstw od góry ku dołowi wygląda typowo następująco: posadzka wykończeniowa (płytki, panele, deski) o grubości 10-20 mm, warstwa wyrównawcza lub klej 5-10 mm, jastrych cementowy lub anhydrytowy 50-70 mm, warstwa rozdzielająca z folii 0,2 mm, płyta izolacyjna PIR 30-50 mm, kanały wentylacyjne o wysokości 50-80 mm, rury ogrzewania podłogowego 16-20 mm, kolejna warstwa izolacji 20-30 mm, folia paroizolacyjna, strop konstrukcyjny. Jakiekolwiek odchylenie od tej sekwencji wymaga indywidualnej kalkulacji strat cieplnych i nośności.

Wysokość kanałów wentylacyjnych determinuje nie tylko przepływ powietrza, ale także zdolność do rozprowadzania go na większe odległości bez strat ciśnienia. Kanał o przekroju 60×120 mm pozwala na doprowadzenie powietrza do pomieszczenia odległego o 15-20 m od rozdzielacza przy standardowym wentylatorze rekuperatora o ciśnieniu 150 Pa. Wyższy kanał o przekroju 80×150 mm zwiększa ten zasięg do 30 m, lecz wymaga proporcjonalnie grubszej warstwy posadzki.

Konsekwencje zbyt cienkiej warstwy izolacji

Oszczędność na grubości izolacji między kanałem wentylacyjnym a rurą grzewczą prowadzi do zjawiska zwanego przeciekiem termicznym. Zimą, gdy rury podłogówki osiągają temperaturę 35-45°C, a powietrze nawiewane ma 5-10°C, przez niewystarczającą izolację dochodzi do wymiany ciepła. Efekt jest podwójnie negatywny: rury grzewcze tracą energię na podgrzewanie powietrza wentylacyjnego zamiast pomieszczenia, a powietrze nawiewane po podgrzaniu przez rury może mieć temperaturę wyższą niż zakładana, co zaburza bilans wentylacyjny.

W skrajnych przypadkach, gdy izolacja jest zbyt cienka lub jej ciągłość jest przerwana, dochodzi do kondensacji pary wodnej na powierzchni kanału wentylacyjnego. Skropliny spływają do najniżej położonych punktów systemu, powodując korozję elementów metalowych, rozwój pleśni i nieprzyjemny zapach w pomieszczeniach. Problem ten jest szczególnie uciążliwy w łazienkach i kuchniach, gdzie wilgotność powietrza jest naturalnie podwyższona.

Optymalizacja grubości przy ograniczonej wysokości

Gdy wysokość warstwy podłogowej jest ograniczona, można zastosować kanały wentylacyjne o zmniejszonym profilu, sięgające zaledwie 40 mm wysokości. Taki kanał wymaga jednak wentylatora o wyższym ciśnieniu roboczym i generuje większe zużycie energii elektrycznej na napędzenie przepływu. W zamian za to zyskuje się 10-15 mm przestrzeni, którą można przeznaczyć na dodatkową izolację termiczną lub zmniejszenie grubości jastrychu.

Innym rozwiązaniem jest rezygnacja z prowadzenia kanałów w posadzce na rzecz dystrybucji powietrza przez podwieszany sufit lub listwy wentylacyjne w ścianach. Takie rozwiązanie zmniejsza grubość konstrukcji podłogowej do standardowych 80-100 mm, lecz wymaga odrębnego projektu architektonicznego i może wpływać na estetykę wnętrza. Decyzja o wyborze konkretnego wariantu powinna być podjęta na etapie koncepcji budynku, nie podczas realizacji, gdy zmiany są już kosztowne.

Dopuszczalne obciążenia a grubość posadzki

Projektując grubość jastrychu nad systemem zintegrowanym, należy uwzględnić nie tylko obciążenia statyczne, ale także dynamiczne chodzenie, przesuwanie mebli, upadek przedmiotów. Norma PN-EN 1991-1-1 określa obciążenia użytkowe dla pomieszczeń mieszkalnych na poziomie 1,5-2,0 kN/m², co przy współczynniku bezpieczeństwa 1,5 daje obciążenie obliczeniowe rzędu 3,0 kN/m². Prawidłowo zaprojektowany jastrych o grubości 50 mm spełnia te wymagania, pod warunkiem że zbrojenie rozproszone z włókien polipropylenowych lub siatka stalowa są odpowiednio dobrane do warunków eksploatacyjnych.

W pomieszczeniach handlowych i przemysłowych, gdzie obciążenia są większe, konieczne może być zastosowanie wzmocnionych płyt izolacyjnych o wytrzymałości na ściskanie przekraczającej 300 kPa oraz zbrojonego jastrychu o grubości 70-80 mm. Taka konstrukcja zwiększa całkowitą grubość posadzki do 200 mm, lecz gwarantuje trwałość i bezawaryjność przez dekady użytkowania.

Podsumowując, integracja rekuperacji w posadzce z ogrzewaniem podłogowym to rozwiązanie technicznie dojrzałe i ekonomicznie uzasadnione, pod warunkiem że projektant i wykonawca przestrzegają zasad izolacji termicznej, zachowują wymagane odstępy między instalacjami i dobiorą odpowiednią grubość warstw. Każdy centymetr izolacji i każdy milimetr grubości jastrychu ma znaczenie nie oszczędzaj na materiałach izolacyjnych, jeśli zależy ci na rzeczywistych oszczędnościach energetycznych przez dekady użytkowania budynku. Warto przy tym skonsultować projekt z specjalistą zajmującym się instalacjami wentylacyjnymi i grzewczymi, który uwzględni specyfikę konkretnego budynku i dobierze optymalną konfigurację obu systemów.
