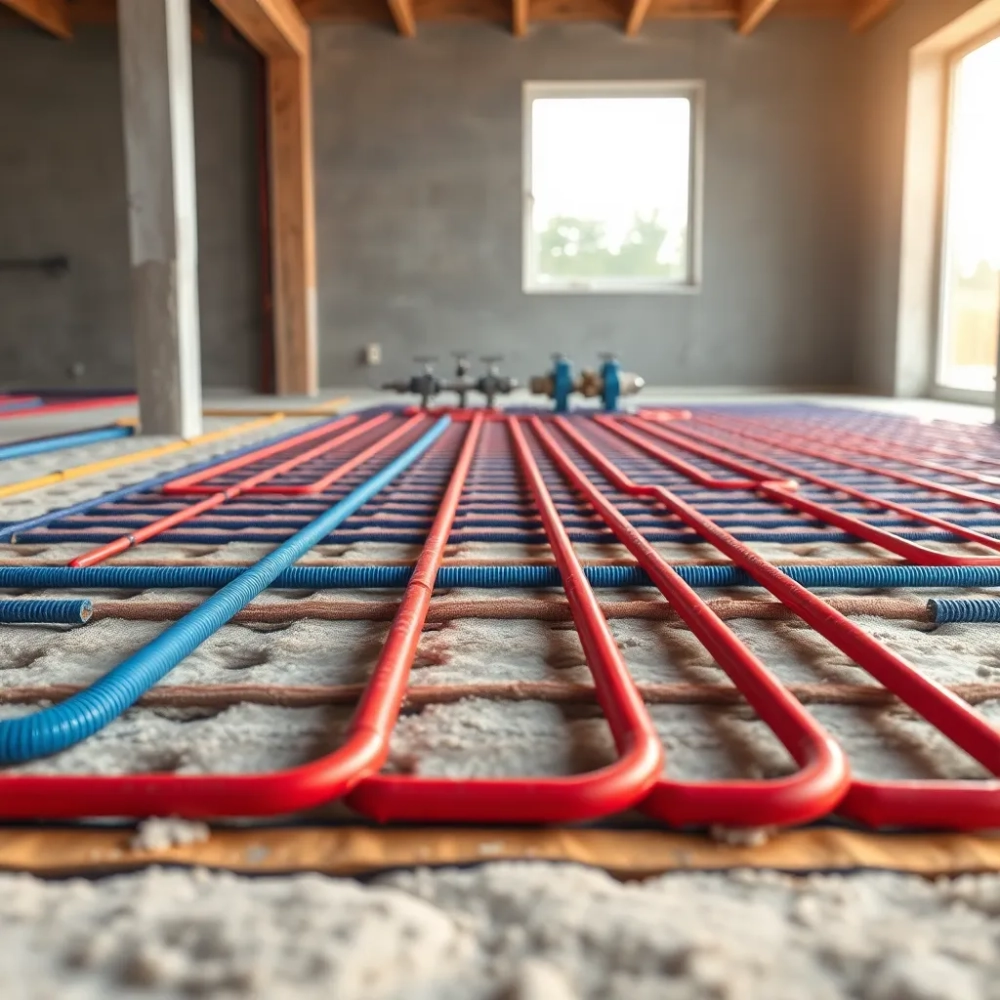

Przykładowy projekt ogrzewania podłogowego, który działa w 2026

Masz przed sobą strop, na którym za kilka tygodni wylana zostanie wylewka, a w niej kilometry rur. Każdy metr kwadratowy tej podłogi to decyzja, której nie da się łatwo cofnąć: zbyt duży rozstaw rur oznacza zimne strefy przy oknach, zbyt mała moc pompy generuje rachunki wyższe o 20-30% przez następne dwadzieścia lat. Przykładowy projekt ogrzewania podłogowego, który działa w prawdziwym domu, to nie szkic narysowany wieczorem przy kawie, lecz dokument liczący zwykle od 25 do 60 stron, zawierający obliczenia strat ciepła, rozpisane obiegi i dobór źródła ciepła. Poniżej znajdziesz pełny rozkład tego, co taki projekt musi zawierać, dlaczego każdy element wpływa na komfort i koszty oraz jak czytać dokumentację, zanim trafi ona na budowę.

• Etapy tworzenia projektu ogrzewania podłogowego
• Obliczenia OZC i hydraulika w przykładowym projekcie podłogówki
• Projekt ogrzewania podłogowego pod pompę ciepła i inne źródła ciepła
• Ile kosztuje projekt ogrzewania podłogowego i co dostajesz w PDF
• Realne przypadki: co zmienia dobry projekt w liczbach
• Zgodność z normami i aspekty prawne
• Najczęstsze pytania inwestorów przed zamówieniem projektu

Etapy tworzenia projektu ogrzewania podłogowego

Proces zaczyna się od ankiety technicznej, w której zbierane są dane o bryle budynku, rodzaju izolacji, typie okien i planowanym źródle ciepła. Na tym etapie liczy się każdy detal: okno trójszybowe o współczynniku U = 0,9 W/(m²K) zmienia zapotrzebowanie na ciepło inaczej niż pakiet dwuszybowy o U = 1,1 W/(m²K), a ściana jednowarstwowa z betonu komórkowego 24 cm wymaga innej korekty niż mur dwuwarstwowy z 20 cm styropianu. Te różnice przekładają się bezpośrednio na rozstaw rur i temperaturę zasilania, więc pominięcie choćby jednego pola w ankiecie skutkuje koniecznością późniejszych korekt projektu.

Drugi krok to przeniesienie rzutów wszystkich kondygnacji do środowiska CAD wraz z zaznaczeniem stref brzegowych, mokrych i pod meble. Projektant nanosi planowane zabudowy stałe (kuchnia w zabudowie, szafa wnękowa, wanna), bo pod nimi rury się nie układa, a następnie dzieli każde pomieszczenie na obiegi grzewcze ograniczone do 80-100 m długości rury PE-Xa 16×2. Taki limit wynika z hydrauliki: przy dłuższym obiegu spadek ciśnienia rośnie tak, że standardowa pompa obiegowa o wzniosie 6 m nie jest w stanie równomiernie zasilać wszystkich pętli.

W trzecim etapie wykonywane są obliczenia cieplne, czyli tzw. OZC (obliczenia zapotrzebowania na ciepło), w których dla każdej kondygnacji wyznaczane są projektowe straty ciepła w watach. Norma PN-EN 12831 precyzuje warunki obliczeń: temperaturę zewnętrzną dla danej strefy klimatycznej Polski (-20°C dla większości regionów, -24°C dla Suwalszczyzny i Podhala), temperatury wewnętrzne poszczególnych pomieszczeń (24°C w łazienkach, 20°C w pokojach, 16°C w garażu) oraz mostki termiczne. Wynik OZC staje się podstawą doboru źródła ciepła i ustalenia mocy grzewczej każdego obiegu.

Czwarty, zwykle najbardziej pracochłonny etap to hydraulika i rysunki wykonawcze. Na rzucie każdej kondygnacji nanoszone są pętle ogrzewania podłogowego w jednym z trzech układów: ślimaku, meandrze albo ich kombinacji (ślimak pod oknami, meander w głębi pomieszczenia). Ślimak daje równomierny rozkład temperatury, bo zasilanie i powrót biegną naprzemiennie; meander jest prostszy w montażu, ale przy rozstawie 15 cm daje pas cieplejszy przy zasilaniu i chłodniejszy przy powrocie, co w łazienkach bywa zaletą. Do rysunków dołączane są schematy rozdzielaczy, ustawienia siłowników i zaworów regulacyjnych.

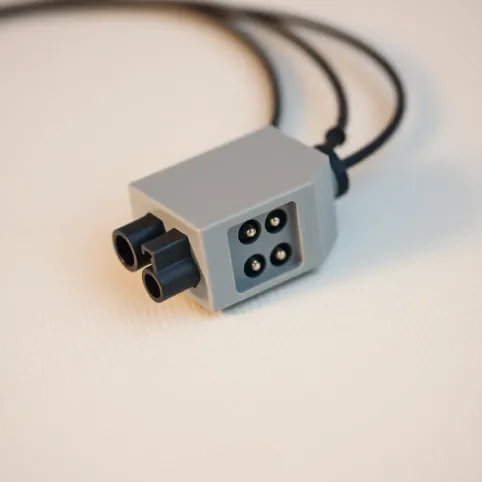

Piątym, często pomijanym etapem jest przygotowanie instrukcji montażowej oraz zestawienia materiałowego. W zestawieniu znajdują się ilości rur (z zapasem 5-7% na zgięcia), liczba uchwytów trackowych, płyt izolacyjnych z folią metalizowaną, taśm dylatacyjnych, rozdzielaczy z szafkami i siłowników termoelektrycznych. Instrukcja opisuje kolejność prac, minimalną grubość izolacji krawędziowej (8 mm na ścianach zewnętrznych) oraz zasady wykonywania próby ciśnieniowej (30 minut przy ciśnieniu 6 bar dla rur PE-Xa 16×2).

Ostatnim etapem jest dokumentacja powykonawcza i protokoły odbioru, czyli pomiary ciśnienia, zdjęcia ułożenia przed wylewką oraz schemat sterowania strefowego. Bez tej części projekt nie może służyć jako dowód dla programu „Czyste Powietrze" ani jako podstawa rękojmi wykonawcy. Kompletny dokument powinien zawierać co najmniej 25 stron w formacie A4, z czego 6-10 zajmują obliczenia, 8-15 rysunki, a reszta to opisy, zestawienia i instrukcje.

Co musisz przygotować, zanim projektant otworzy pierwszą stronę CAD

• Rzuty wszystkich kondygnacji w formacie PDF lub DWG z zaznaczoną osią budynku i kierunkiem północy.
• Projekt architektoniczny lub przynajmniej informacja o materiałach ścian, dachu i podłogi na gruncie.
• Specyfikacja okien z wartością Uw dla całego okna (nie samej szyby) oraz informacja o ich rozmieszczeniu.
• Planowane źródło ciepła (pompa ciepła, kocioł gazowy, pelletowy, kominek z płaszczem wodnym) wraz z preferowaną temperaturą zasilania.
• Rozmieszczenie mebli łazienkowych, kuchni i wszelkich zabudów stałych, pod którymi rury nie będą układane.
• Decyzja o typie wylewki: anhydrytowa (samopoziomująca, cieńsza warstwa, lepsze przewodzenie ciepła) lub cementowa (tańsza, grubsza warstwa, dłuższy czas schnięcia).

Obliczenia OZC i hydraulika w przykładowym projekcie podłogówki

OZC pokazuje, ile ciepła ucieka z budynku przy najgorszych warunkach pogodowych w ciągu roku. W typowym domu 150 m² z wentylacją grawitacyjną straty wynoszą 8-10 kW, z wentylacją mechaniczną z rekuperacją spadają do 5-7 kW. Te liczby determinują moc pompy ciepła, liczbę obiegów i dobór średnicy rur. Gdyby projektant pominął rekuperator i policzył dom z wentylacją naturalną, dobrałby pompę 12 kW zamiast 9 kW, co oznacza wyższe koszty inwestycyjne (różnica około 12-18 tys. zł) i niższą sprawność sezonową.

W obliczeniach hydraulicznych każdy obieg ma przypisaną moc grzewczą, przepływ (w litrach na godzinę) i spadek ciśnienia. Typowy obieg podłogówki w łazienkach dostarcza 80-100 W/m² przy rozstawie rur 10 cm, w pokojach 50-60 W/m² przy rozstawie 15 cm, a w sypialniach 40-50 W/m² przy rozstawie 20 cm. Mniejsze rozstawy oznaczają więcej rur na metr kwadratowy: przy 10 cm jest to 10 m rury/m², przy 15 cm około 6,5 m, a przy 20 cm około 5 m. Te wartości wynikają z fizyki przekazywania ciepła przez wylewkę cementową grubości 6,5 cm nad rurą.

Projektant dobiera też temperaturę zasilania, która dla podłogówki mieści się w przedziale 28-40°C. Niższa temperatura oznacza mniejsze straty ciepła w rurach i lepszą sprawność pompy ciepła, ale wymaga mniejszego rozstawu rur, aby utrzymać projektowaną moc. Wyższa temperatura (powyżej 40°C) jest dopuszczalna w krótkich strefach łazienkowych, lecz przy stałym zasilaniu powyżej tej wartości norma PN-EN 1264 ogranicza moc do 100 W/m² i nakazuje stosowanie rur o zwiększonej odporności na dyfuzję tlenu (PE-Xc lub PE-RT II z barierą EVOH).

Hydraulika uwzględnia także ustawienie zaworów regulacyjnych na rozdzielaczu, które kompensują różne długości obiegów. Obieg o długości 80 m ma inny przepływ niż obieg 40 m, więc bez regulacji krótsze obiegi przegrzewałyby pomieszczenia. W projekcie znajdziesz tabelę z wartościami nastaw zaworów, wyrażonymi w skali od 1 do 7 lub w liczbie obrotów, którą wykonawca musi precyzyjnie ustawić przed pierwszym uruchomieniem.

Sprawdzenie poprawności obliczeń polega na weryfikacji bilansu cieplnego każdego pomieszczenia. Straty ciepła przez przegrody plus wentylację muszą być równe mocy grzewczej wszystkich obiegów w danym pokoju z tolerancją ±10%. Jeśli w sypialni 14 m² OZC wskazuje 700 W, a obieg podłogowy dostarcza 560 W, w pomieszczeniu pojawi się zimna strefa pod oknem i konieczność dogrzewania grzejnikiem. Takie niezgodności wykrywa audyt projektu wykonany przed wylewką.

Najczęstsze błędy w obliczeniach, które kosztują tysiące złotych

• Pomijanie mostków termicznych przy połączeniu balkonu z płytą, gdzie strata ciepła rośnie o 15-25%.
• Liczenie wentylacji grawitacyjnej z krotnością 0,5 1/h, podczas gdy w domach bez rekuperatora realnie wynosi ona 0,7-1,0 1/h.
• Dobieranie pompy ciepła do mocy szczytowej bez uwzględnienia tłumienia przez promiennik podłogowy, który ma dużą bezwładność.
• Ustalanie temperatury zasilania 35°C dla kotła gazowego, który mógłby pracować w trybie kondensacyjnym przy 45°C, ale wtedy projektant musi zmniejszyć rozstaw rur.

Projekt ogrzewania podłogowego pod pompę ciepła i inne źródła ciepła

Pompa ciepła najlepiej współpracuje z podłogówką właśnie dlatego, że oba urządzenia preferują niskie temperatury zasilania. Przy temperaturze zasilania 35°C i temperaturze zewnętrznej -20°C pompa powietrze-woda osiąga współczynnik COP około 2,4-2,8, podczas gdy przy 55°C spada on do 1,8-2,0. Różnica 0,6 punktu COP przy zapotrzebowaniu 12 000 kWh rocznie oznacza około 2200 kWh prądu mniej, czyli w taryfie G11 oszczędność rzędu 1500-1900 zł rocznie. Dlatego projekt podłogówki do pompy ciepła zwykle zakłada rozstaw rur 15 cm w pokojach i 10 cm w strefach brzegowych przy oknach.

Kocioł gazowy kondensacyjny może pracować z podłogówką w trybie niskotemperaturowym (45°C), ale jego sprawność rośnie przy niższych temperaturach spalin, więc wartość ekonomiczna zależy od ceny gazu i taryfy. Przy gazie ziemnym w taryfie W3 i zapotrzebowaniu 12 000 kWh rocznie koszt ogrzewania podłogówką wynosi około 5400-6200 zł, podłogówką z klasycznym kotłem 65°C około 7800-9000 zł. Różnica wynika głównie z tego, że klasyczny kocioł nie wykorzystuje ciepła kondensacji pary wodnej ze spalin.

Kocioł pelletowy wymaga nieco wyższej temperatury zasilania, 45-55°C, ze względu na zanieczyszczenia wymiennika przy zbyt niskich temperaturach powrotu. W projekcie podłogówki pod pellet zwykle stosuje się rozstaw 12,5-15 cm w pokojach i 10 cm w łazienkach, a także bufor ciepła o pojemności 500-1000 l, który stabilizuje pracę kotła i zapobiega jego cyklowi. Pellet drzewny klasy A1 o wilgotności poniżej 8% spala się z wydajnością 88-92%, a jego koszt waha się od 950 do 1300 zł za tonę w zależności od regionu i sezonu.

Kominek z płaszczem wodnym to rozwiązanie hybrydowe, w którym kominek dogrzewa bufor, a podłogówka pobiera ciepło z niego z opóźnieniem kilku godzin. Projekt takiej instalacji musi uwzględniać zawór mieszający, który obniża temperaturę zasilania do 40°C, oraz zabezpieczenie termiczne (wężownica schładzająca) chroniące płaszcz przed przegrzaniem. Kominek o mocy nominalnej 18 kW z płaszczem wodnym 12 kW potrafi pokryć 60-80% zapotrzebowania domu 180 m² w sezonie przejściowym.

Przy wyborze źródła ciepła warto uwzględnić nie tylko koszty bieżące, ale także dostępność paliwa i serwisu w regionie. Pompa ciepła wymaga przeglądu co 2 lata, kocioł gazowy corocznego, pelletowy co sezon. Kominek z płaszczem wodnym nie wymaga formalnego przeglądu, ale jego sprawność zależy od jakości drewna i regularnego czyszczenia wymiennika. Dla inwestora, który nie chce magazynować opału, pompa ciepła lub gaz będą wygodniejsze, choć ich koszt początkowy jest wyższy.

Ile kosztuje projekt ogrzewania podłogowego i co dostajesz w PDF

Cena kompletnego projektu zależy od metrażu i stopnia skomplikowania bryły. Dla domu 120-150 m² wynosi ona 1800-2800 zł, dla 200 m² 2500-3500 zł, a dla 300 m² i więcej 3800-6000 zł. W cenę wchodzą: ankieta techniczna, obliczenia OZC, dobór źródła ciepła, rysunki CAD wszystkich kondygnacji, schematy rozdzielaczy, zestawienie materiałowe, instrukcja montażowa i próba ciśnieniowa opisana w dokumentacji. Pliki dostarczane są zwykle w formacie PDF (do druku i odbioru budowlanego) oraz DWG (do ewentualnych poprawek).

Projekt PDF zawiera zawsze stronę tytułową z danymi inwestycji, spis treści, opis techniczny z założeniami projektowymi, obliczenia strat ciepła, dobór źródła ciepła, rzuty kondygnacji z rozmieszczeniem obiegów, schemat hydrauliczny rozdzielacza, zestawienie materiałowe z cenami orientacyjnymi, instrukcję montażu krok po kroku oraz tabelę nastaw zaworów. Łącznie daje to od 25 do 60 stron, w zależności od liczby obiegów i szczegółowości opisu.

Samodzielne zaprojektowanie podłogówki jest możliwe, ale ryzykowne bez doświadczenia w hydraulice i OZC. Programy takie jak „Audytor OZC" czy kalkulatory online pozwalają policzyć straty ciepła, lecz nie uwzględniają doboru pompy, regulacji zaworów i ograniczeń długości obiegów. Brak tych elementów prowadzi do sytuacji, w której wykonawca układa rury „na oko", a po pierwszej zimie właściciel odkrywa, że sypialnia jest zimna, a łazienka przegrzana. Korekta po wylewce wymaga kucia, więc jej koszt sięga 8000-15 000 zł.

Dotacje z programu „Moje Ciepło" wymagają dołączenia projektu instalacji grzewczej sporządzonego przez osobę z uprawnieniami, w którym widnieje moc pompy ciepła, typ i długość obiegów oraz temperatura zasilania. „Czyste Powietrze" w wariancie z kompleksową termomodernizacją oczekuje analogicznego dokumentu przy wymianie kotła na pompę ciepła lub kocioł gazowy kondensacyjny. Bez projektu wniosek dotacyjny zostaje odrzucony formalnie, niezależnie od tego, jak dobra jest sama instalacja.

Po otrzymaniu projektu warto sprawdzić trzy rzeczy: zgodność mocy źródła ciepła z OZC (różnica nie powinna przekraczać 15%), liczbę obiegów na rozdzielaczu (maksymalnie 12 na jeden rozdzielacz ze względu na spadki ciśnienia) oraz obecność dylatacji obwodowej i pośrednich. Dylatacja pośrednia jest wymagana w pomieszczeniach powyżej 40 m² lub gdy najdłuższy wymiar przekracza 8 m. Brak dylatacji w takiej sytuacji powoduje pęknięcia wylewki w ciągu 1-2 sezonów grzewczych.

Realne przypadki: co zmienia dobry projekt w liczbach

Dom 180 m² z rekuperatorem, pompa ciepła powietrze-woda 9 kW. Projekt wykazał, że pompa 12 kW (zaproponowana przez wykonawcę) byłaby przewymiarowana o 33% w stosunku do realnych strat 7,2 kW. Różnica w cenie urządzenia wyniosła 14 000 zł, a w kosztach eksploatacji około 1200 zł rocznie z powodu częstszego cyklowania sprężarki. Łączna oszczędność w pierwszych 5 latach przekroczyła 20 000 zł.

Dom 240 m² bez rekuperatora, kocioł gazowy kondensacyjny. OZC wykazało straty 14,5 kW, ale projektant zaproponował podłogówkę z rozstawem 12,5 cm w pokojach i 10 cm w łazienkach, co pozwoliło obniżyć temperaturę zasilania z 55°C do 42°C. Dzięki temu kocioł pracował w trybie kondensacyjnym przez 78% sezonu zamiast 45%, a zużycie gazu spadło o 18%. W przeliczeniu na rok to około 1100 m³ gazu mniej, czyli około 2700 zł oszczędności.

Dom 95 m², kominek z płaszczem wodnym 10 kW + bufory 800 l. Projekt przewidział 6 obiegów podłogówki, ale ze względu na ograniczenie mocy kominka w czasie mrozów (realnie 6-7 kW) dodano drugie źródło w postaci grzałki elektrycznej 3 kW w buforze. Rozwiązanie to kosztowało 4500 zł więcej niż sam kominek, ale pokryło 92% zapotrzebowania rocznego bez konieczności posiadania kotła gazowego ani pelletowego.

Dom 320 m² w dwóch kondygnacjach, pompa ciepła gruntowa 14 kW. Projekt obejmował 18 obiegów podłogówki podzielonych na dwa rozdzielacze po 9 obiegów, co pozwoliło utrzymać spadki ciśnienia poniżej 250 mbar na każdym z nich. Wcześniejszy szkic wykonawcy zakładał jeden rozdzielacz 18-obiegowy, co przy identycznym przepływie generowałoby spadek 540 mbar i konieczność zastosowania pompy o wyższym wzniosie. Dodatkowy rozdzielacz i szafka kosztowały 1200 zł, ale pozwoliły uniknąć wymiany pompy za 2800 zł.

Średnia ocena 4,94/5 na podstawie 16 szczegółowych recenzji wskazuje, że klienci zwracają uwagę przede wszystkim na trzy elementy: czas dostarczenia projektu (zwykle 5-7 dni roboczych od dostarczenia rzutów), czytelność rysunków dla wykonawcy oraz gotowość projektanta do konsultacji w trakcie montażu. Te elementy wpływają na realną wartość dokumentu bardziej niż liczba stron czy rozbudowanie obliczeń.

Zgodność z normami i aspekty prawne

Polska norma PN-EN 1264 dzieli ogrzewanie podłogowe na klasy komfortu i ogranicza temperaturę powierzchni podłogi do 29°C w pomieszczeniach mieszkalnych oraz 33°C w łazienkach i strefach brzegowych. Przekroczenie tych wartości skutkuje dyskomfortem (uczucie duszności, obrzęk nóg) i zwiększoną emisją lotnych związków organicznych z wykładzin. Projekt zgodny z normą uwzględnia te limity już na etapie doboru mocy grzewczej i rozstawu rur.

Eurokod EN 12831 w części dotyczącej budynków mieszkalnych określa metodykę obliczeń zapotrzebowania na ciepło, w tym współczynniki korekcyjne dla pomieszczeń narożnych, poddaszy i piwnic. W Polsce norma ta obowiązuje od 2014 roku i zastąpiła wcześniejszą PN-B 03406. Stosowanie aktualnej metodyki jest wymagane przy ubieganiu się o dotacje oraz przy odbiorach budynków energooszczędnych (standard WT 2021).

Projekt budowlany, który trafia do urzędu wraz z pozwoleniem na budowę, musi zawierać projekt instalacji grzewczej. Koncepcja projektowa (projekt wykonawczy podłogówki) to dokument szczegółowszy, służący ekipie montażowej, ale nie składany w urzędzie. Koszt tego drugiego jest zwykle wliczony w cenę projektu oferowanego przez projektantów podłogówki, natomiast projekt budowlany wykonywany jest przez osobę z uprawnieniami architektonicznymi lub sanitarnymi.

Warunki techniczne WT 2021 nakładają obowiązek projektowania instalacji grzewczych tak, aby zapewnić temperaturę wewnętrzną 20°C w pokojach, 24°C w łazienkach i 16°C w pomieszczeniach pomocniczych. Przy współczynniku przenikania ciepła ścian zewnętrznych U ≤ 0,20 W/(m²K) oraz okien Uw ≤ 0,9 W/(m²K) projekt podłogówki nie musi wspomagać się grzejnikami. W budynkach starszych lub modernizowanych zwykle utrzymuje się 2-3 grzejniki drabinkowe w łazienkach.

Najczęstsze pytania inwestorów przed zamówieniem projektu

Czy projekt można wykonać bez projektu budowlanego?
Tak, jeśli inwestor ma dokumentację architektoniczną lub przynajmniej rzuty kondygnacji z wymiarami. Projektant podłogówki potrzebuje też informacji o materiałach przegród, ale bez pełnego projektu budowlanego może korzystać z danych katalogowych. W domach budowanych systemem zleconym zwykle dostępne są rysunki wykonawcze, które wystarczają.

Co jeśli po projekcie zmienię okna na lepsze?
Nowe okna o niższym Uw zmniejszą straty ciepła, ale nie zmienią hydrauliki obiegów. Projektant może w ciągu 1-2 dni zaktualizować obliczenia i dobrać temperaturę zasilania o 2-3°C niższą. Korekta taka kosztuje zwykle 200-400 zł i jest zalecana przed wylewką, bo pozwala zoptymalizować eksploatację od pierwszego sezonu.

Czy mogę sam ułożyć rury według instrukcji z projektu?
Samodzielny montaż jest dopuszczalny, ale wymaga znajomości obsługi zaciskarki, umiejętności wykonania próby ciśnieniowej i świadomości, że błąd montażowy nie jest objęty rękojmią wykonawcy. W praktyce większość inwestorów zleca montaż ekipie, a samodzielnie jedynie dobiera ustawienia termostatów i zaworów po pierwszym uruchomieniu.

Jak długo trwa wykonanie samego projektu?
Od 3 do 7 dni roboczych przy domu do 200 m², od 7 do 14 dni przy większych lub bardziej skomplikowanych obiektach. Czas zależy od dostępności danych wejściowych: im szybciej inwestor dostarczy ankiety i rzuty, tym szybciej projektant może rozpocząć obliczenia.

Czy jeden projektant może zaprojektować podłogówkę i dobór pompy ciepła?
Tak, pod warunkiem że posiada uprawnienia w specjalności instalacyjnej (sanitarnej). Wielu projektantów podłogówki ma też doświadczenie w doborze źródeł ciepła, co eliminuje ryzyko konfliktu między projektem instalacji a projektem źródła. Warto jednak poprosić o wgląd w referencje i wcześniejsze realizacje.

Projekt ogrzewania podłogowego, który realnie działa przez 25-30 lat, wymaga uwzględnienia norm, hydrauliki i fizyki budynku jednocześnie. Najtańsze rozwiązania „na oko" generują koszty eksploatacji wyższe o 20-30% i prowadzą do kompromisów w komforcie. Profesjonalny dokument w formacie PDF, liczący od 25 do 60 stron, to inwestycja 1800-6000 zł, która zwraca się w ciągu pierwszych 3-5 lat eksploatacji. Skonsultuj szczegóły z projektantem posiadającym uprawnienia sanitarne i portfolio minimum kilkudziesięciu realizacji.

Źródła danych i norm: PN-EN 1264 (Ogrzewanie podłogowe), PN-EN 12831 (Metody obliczania zapotrzebowania na ciepło), Warunki techniczne WT 2021 (Rozporządzenie Ministra Rozwoju i Technologii), program „Moje Ciepło" (NFOŚiGW), program „Czyste Powietrze" (NFOŚiGW), katalogi producentów pomp ciepła i kotłów gazowych, dane GUS dla średnich temperatur w strefach klimatycznych Polski, dane taryfowe operatorów energii (G11, G12, W3).
