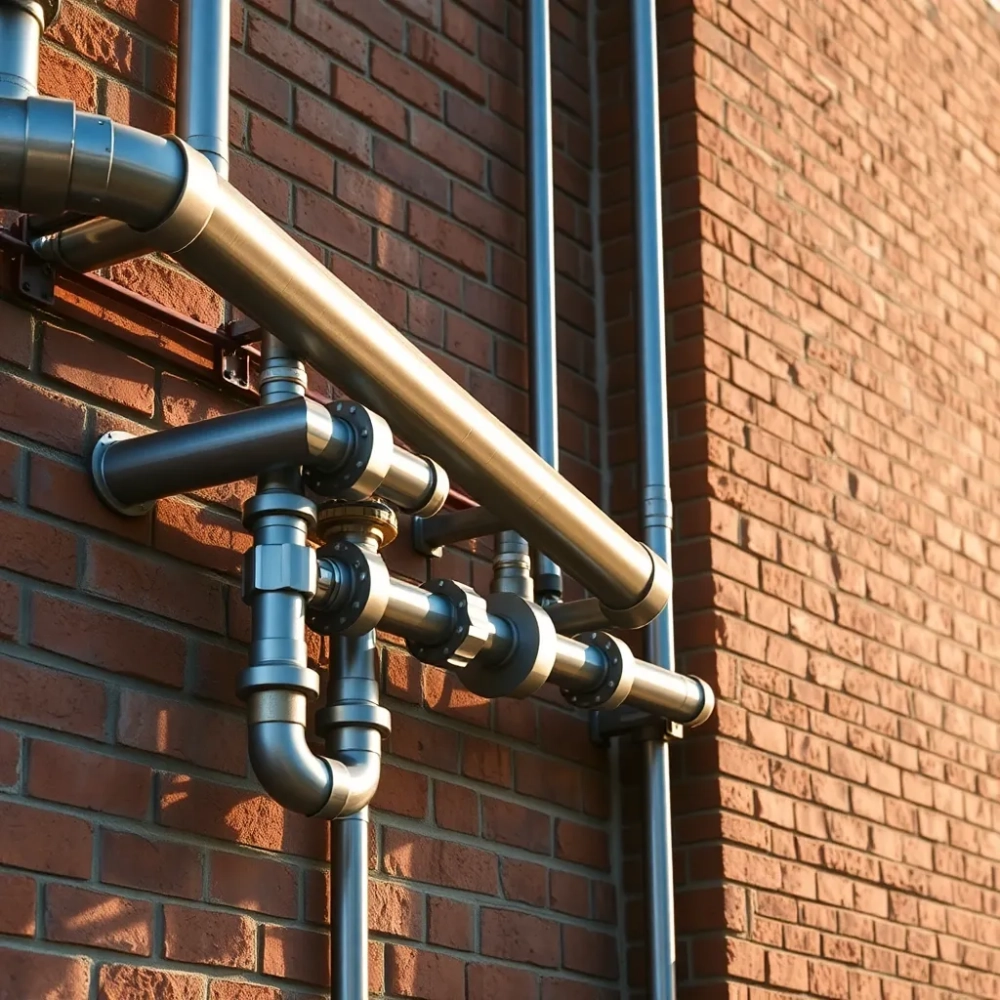

Prowadzenie instalacji gazowej na zewnątrz budynku – co wolno, a czego nie?
Wybór trasy gazociągu po ścianie zewnętrznej to decyzja, która rzutuje na bezpieczeństwo domowników, koszt inwestycji i tempo odbioru budynku. Przepisy precyzyjnie określają, co wolno, czego nie wolno i jakie odstęppy trzeba zachować od okien, drzwi oraz instalacji elektrycznej. Poniżej uporządkowane reguły dotyczące odległości, materiałów i formalności przy prowadzeniu instalacji gazowej na zewnątrz budynku.
- Odległości i strefy bezpieczeństwa przy rurach gazowych na elewacji
- Dopuszczalne materiały i mocowania rur gazowych na zewnątrz
- Przewód gazowy w ziemi przy budynku kiedy potrzebne pozwolenie
- Próba szczelności i odbiór instalacji zewnętrznej
- Najczęstsze błędy przy trasach zewnętrznych
Odległości i strefy bezpieczeństwa przy rurach gazowych na elewacji
Przewody gazowe na elewacji muszą zachowywać minimalne odstępy od elementów budynku narażonych na nieszczelność lub przegrzewanie. Rura stalowa bez szwu prowadzona po ścianie z materiału niepalnego wymaga przynajmniej 5 cm światła od tynku, a przy przejściu przez przegrodę palną wartość ta rośnie do 10 cm z wkładką ogniochronną.
Odległość w poziomie od okien i drzwi wynosi minimum 30 cm dla gazu ziemnego i 50 cm od urządzeń wentylacyjnych oraz kratek nawiewnych. Chodzi o to, by ewentualny wyciek nie przedostał się przez otwory do wnętrza mieszkania, gdzie gromadzi się w zamkniętej przestrzeni.
Instalacja elektryczna w odległości mniejszej niż 15 cm od gazociągu to klasyczny błąd wykonawczy. Iskra z uszkodzonego przewodu miedzianego potrafi zainicjować zapłon mieszanki metanowo-powietrznej o stężeniu od 5 do 15%. Dlatego krzyżowania pionowe wymagają tulei ochronnej i zachowania światła minimum 3 cm po każdej stronie.
Pionowe odcinki schodzące do ziemi muszą kończyć się w odległości 1,5 m od krawędzi okapu, a przy dachu płaskim 0,5 m poniżej poziomu attyki. Powód jest czysto fizyczny: gazy lżejsze od powietrza ulatują w górę, więc nieszczelność tuż pod rynną kierowałaby je wprost pod połać dachu.
Strefy ochronne w praktyce
Norma PN-EN 1775 wyróżnia trzy kategorie ryzyka: strefę A (bezpośrednie sąsiedztwo źródeł zapłonu, zakaz prowadzenia), strefę B (kontrolowana odległość z wymogiem izolacji) oraz strefę C (swobodne prowadzenie po elewacji). W praktyce oznacza to, że na ścianie z kominem spalinowym rura gazowa musi omijać go w promieniu co najmniej 50 cm.
Dopuszczalne materiały i mocowania rur gazowych na zewnątrz
Do prowadzenia instalacji gazowej na zewnątrz budynku stosuje się rury stalowe bez szwu wg PN-EN 10255, rury miedziane o twardości R290 oraz przewody polietylenowe PE 80 i PE 100 wyłącznie pod ziemią. Na elewacji króluje stal czarna ze szwem lub bez, zabezpieczona antykorozyjnie farbą podkładową i nawierzchniową o łącznej grubości suchej warstwy minimum 120 µm.
Stal nierdzewna pojawia się w obiektach o podwyższonych wymaganiach estetycznych, zwłaszcza w strefach nadmorskich, gdzie chlorek sodu przyspiesza korozję wżerową stali czarnej. Koszt materiału rośnie wtedy trzykrotnie, ale cykl konserwacji wydłuża się z 5 do 25 lat, co realnie zamyka różnicę w bilansie eksploatacyjnym.
Mocowania punktowe rozmieszcza się co 1,5 m dla rur o średnicy do DN25 i co 2 m dla większych przekrojów. Uchwyt musi obejmować rurę na całym obwodzie z przekładką elastomerową, bo inaczej drgania termiczne przenoszą się na fasadę i po dwóch sezonach skutkują rysami tynku.
Kiedy miedź, kiedy stal, kiedy PE
Rury miedziane
Sprawdzają się w instalacjach o ciśnieniu do 5 kPa i średnicach do DN28. Wymagają spawania twardego lub lutowania kapilarnego, co na elewacji bywa kłopotliwe przy wietrze.
Rury stalowe
Uniwersalne rozwiązanie dla ciśnień do 10 kPa. Łączenie przez spawanie lub gwintowane złączki zaciskowe. Wytrzymują udary mechaniczne i temperatury od -30°C do +60°C bez utraty szczelności.
Przewody PE
Dopuszczone wyłącznie pod powierzchnią gruntu, nigdy na elewacji. Elastyczność PE pozwala na łagodne łuki bez kształtek, ale promieniowanie UV degraduje strukturę polietylenu już po kilkunastu miesiącach.
Przewód gazowy w ziemi przy budynku kiedy potrzebne pozwolenie
Przyłącze gazowe do budynku wymaga pozwolenia na budowę zawsze, gdy jego długość przekracza 2 m lub przechodzi przez działkę sąsiednią. Krótsze odcinki w obrębie własnej posesji można zgłosić w trybie art. 30 Prawa budowlanego, o ile nie naruszają strefy ochronnej istniejącego uzbrojenia podziemnego.
Głębokość ułożenia rury PE wynosi minimum 0,8 m od rzędnej terenu do górnej krawędzi przewodu, a w strefie ruchu kołowego rośnie do 1,2 m. Ta różnica wynika z rozkładu obciążeń dynamicznych od pojazdów, które przy płytszym ułożeniu prowadzą do zmęczenia materiału i mikropęknięć.
Na 30 cm nad rurą układa się taśmę ostrzegawczą żółto-czarną z wkładką metalową umożliwiającą lokalizację detektorem. To nie ozdoba, lecz wymóg rozporządzenia w sprawie warunków technicznych, jakim powinny odpowiadać sieci gazowe.
Mapa decyzyjna: pozwolenie czy zgłoszenie
| Rodzaj robót | Długość przyłącza | Wymagany dokument |
|---|---|---|
| Nowe przyłącze do budynku | powyżej 2 m | Pozwolenie na budowę |
| Wymiana istniejącego przyłącza | bez zmiany trasy | Zgłoszenie |
| Przedłużenie do dodatkowego budynku | każda długość | Pozwolenie na budowę |
| Remont bez zmiany przebiegu | bez limitu | Zgłoszenie |
Próba szczelności i odbiór instalacji zewnętrznej
Główna próba szczelności odcinka zewnętrznego wykonywana jest sprężonym powietrzem lub azotem pod ciśnieniem 1,5-krotnie wyższym od roboczego, lecz nie mniejszym niż 100 kPa. Czas trwania wynosi 30 minut na odcinkach do 50 m, a manometr klasy 0,6 musi wykazać zerowy spadek.
Próba poprzedzona jest płukaniem gazem obojętnym, by usunąć z wnętrza rur wilgoć i tlen. Pozostawienie powietrza z wilgocią skutkuje korozją wżerową na etykiecie w ciągu kilku tygodni, szczególnie agresywną przy braku stabilizatora ciśnienia.
Protokół z próby podpisuje kierownik budowy lub uprawniony wykonawca, dołączając schemat z naniesionymi punktami pomiarowymi i numerami spawów. Bez tego dokumentu operator sieci dystrybucyjnej odmówi napełnienia instalacji gazem palnym.
Najczęstsze błędy przy trasach zewnętrznych
Prowadzenie rury gazowej w bruździe wspólnej z kablem elektrycznym 400 V to grzech pierworodny wielu realizacji. Oprócz ryzyka zapłonu, takie rozwiązanie utrudnia późniejszą diagnostykę i wymianę jednej z instalacji bez naruszenia drugiej.
Brak kompensacji wydłużeń termicznych na długich pionowych odcinkach po elewacji południowej powoduje latem wyboczenia i naprężenia w kolanach. Rozwiązaniem są kompensatory U-kształtowe co 12 m trasy, pochłaniające różnicę długości rzędu 10 mm na każde 10°C zmiany temperatury.
Montaż bezpośrednio pod oknem sypialni łamie nie tylko przepisy, lecz także zwykłą przyzwoitość. Nieszczelność na poziomie 0,1% objętości pomieszczenia może w skrajnym scenariuszu doprowadzić do eksplozji przy iskrze wyłącznika światła.
Użycie farby nawierzchniowej bez podkładu antykorozyjnego skraca żywotność stali czarnej z 30 do 8 lat. Na elewacjach północnych, gdzie schnie powoli, dochodzi do tego ryzyko kondensacji pod powłoką i postępującej korozji od wewnątrz.
Brak wpustu rewizyjnego przy przejściu przez ścianę fundamentową uniemożliwia późniejszą kontrolę stanu tulei ochronnej. Po 10 latach w gruncie wilgotnym tuleja może być skorodowana na wylot, a wykrycie tego wymaga kucia posadzki.
Uwaga: Samowolna rozbudowa instalacji gazowej bez zgłoszenia lub pozwolenia grozi karą administracyjną do 50 000 zł, nakazem przywrócenia stanu poprzedniego na koszt inwestora, a w razie wypadku odpowiedzialnością karną z art. 163 Kodeksu karnego.
Przy projektowaniu trasy gazociągu zewnętrznego warto zlecić audyt dokumentacji powykonawczej jeszcze przed pierwszym napełnieniem instalacji. Poprawnie sporządzony protokół szczelności wraz ze schematem i wpisami do dziennika budowy stanowi później jedyną linię obrony w sporze z ubezpieczycielem lub nadzorem budowlanym.
