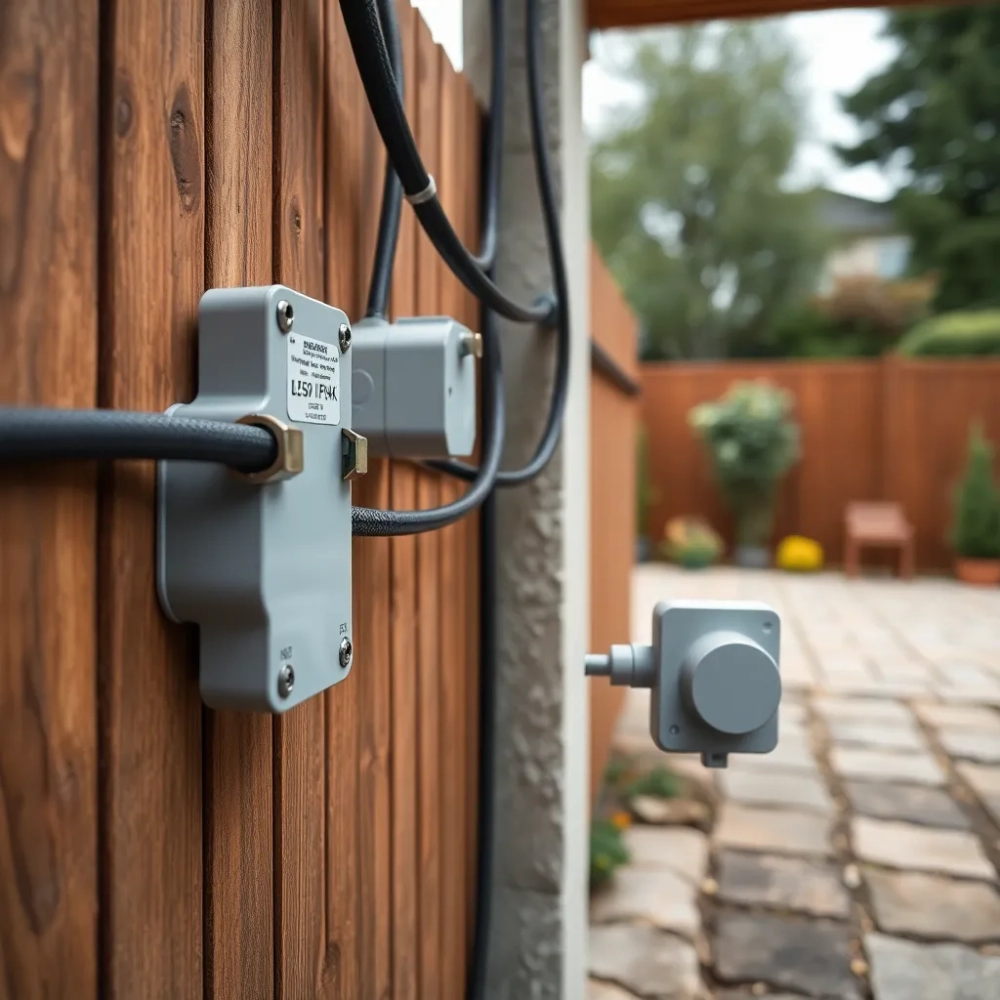

Zewnętrzna instalacja elektryczna w domu – kompletny poradnik bez błędów

Woda w gniazdku tarasowym, przepięcie po pierwszej burzy, przepalony kabel od latarni, bo leżał płytko pod trawnikiem. Każdy z tych scenarjuszy zaczyna się od tego samego błędu: ktoś potraktował zewnętrzną instalację elektryczną jak przedłużenie domowej, tylko bez listew przypodłogowych. Tymczasem warunki pracy na zewnątrz to zupełnie inna liga: wilgoć, mróz, promieniowanie UV, korzenie, gryzonie i mechaniczne naciski. Ten tekst zbiera w jednym miejscu dobór kabli, zabezpieczenia, oświetlenie, domofon, bramę, konserwację, realne koszty i najczęstsze błędy, żebyś mógł zaplanować instalację albo skontrolować wykonawcę bez zgadywania.

• Dobór kabli do ziemi i na zewnątrz YKY, YDYp i YKYżo w praktyce
• Zabezpieczenia instalacji zewnętrznej różnicówki, bezpieczniki i rozdzielnia ogrodowa
• Oświetlenie, domofon i brama jak poprowadzić kabel w ogrodzie bez błędów
• Zagrożenia dla instalacji co naprawdę niszczy kable na zewnątrz
• Konserwacja, przeglądy i przygotowanie instalacji do zimy
• Realne koszty instalacji zewnętrznej trzy plany inwestora
• Dziesięć błędów, które kosztują najwięcej
• Kiedy wezwać fachowca, a kiedy wystarczy własna ręka
• Checklista przed uruchomieniem instalacji

Dobór kabli do ziemi i na zewnątrz YKY, YDYp i YKYżo w praktyce

Najkrótsza odpowiedź na pytanie, jaki kabel poprowadzić w ogrodzie, brzmi: kabel ziemny, a nie ten sam, który idzie w ścianie pod tynkiem. Różnica tkwi w powłoce. YDYp, popularny wewnątrz budynków, ma izolację PVC, która pod wpływem wilgoci, mrozu i UV starzeje się wyraźnie szybciej niż powłoka kabla ziemnego. Dlatego na zewnątrz stosuje się kable z polietylenu usieciowanego (XLPE), oznaczone symbolem YKY, a tam, gdzie potrzebne jest ekranowanie elektrostatyczne, YKYżo.

Przekrój żyły roboczej dobiera się do dwóch rzeczy naraz: dopuszczalnego spadku napięcia i zabezpieczenia nadprądowego. Dla typowego obwodu oświetleniowego o długości do 25 m wystarcza 3×1,5 mm². Gdy jednak odległość od rozdzielni do skrajnego punktu przekracza 30 m albo podłączamy odbiornik o mocy powyżej 2 kW, przechodzimy na 3×2,5 mm² lub nawet 3×4 mm². Zasada jest prosta: im dłuższa trasa i im większy pobór, tym grubszy przewód, bo spadek napięcia rośnie proporcjonalnie do oporu i prądu.

Głębokość zakopania zależy od tego, co znajduje się nad kablem. Pod trawnikiem i rabatami wystarcza 60 cm, pod podjazdem lub przejazdem minimum 80-100 cm. Na takiej głębokości kabel nie jest narażony na przecięcie łopatą ani nacisk kół, a jednocześnie grunt utrzymuje względnie stałą temperaturę, co chroni powłokę XLPE przed skrajnymi skurczami termicznymi. Na dno wykopu sypie się warstwę piasku (5-10 cm), kabel układa się z zapasem (faliście lub w pętlach kompensacyjnych), przykrywa piaskiem, a na koniec kładzie folię ostrzegawczą w kolorze czerwonym.

Porównanie kabli do zastosowań zewnętrznych

Kabel ziemny rozpoznaje się po czarnej, gładkiej powłoce zewnętrznej i oznaczeniu odcinka co metr. Powłoka ta nie przepuszcza wody nawet przy długotrwałym zanurzeniu, a jednocześnie jest na tyle elastyczna, by układać ją w rowie o łagodnych łukach. Gdyby zastosować tu zwykły przewód miedziany w podwójnej izolacji PVC, po dwóch-trzech zimach PVC zaczyna pękać, a woda wnika w żyłę roboczą. To właśnie dlatego normy wprost zabraniają układania YDYp bezpośrednio w ziemi.

Zabezpieczenia instalacji zewnętrznej różnicówki, bezpieczniki i rozdzielnia ogrodowa

Zewnętrzny obwód musi być chroniony podwójnie: wyłącznikiem nadprądowym i wyłącznikiem różnicowoprądowym. Pierwszy reaguje na przeciążenie i zwarcie, drugi na prąd upływu, czyli sytuację, w której prąd „ucieka" z obwodu przez ciało człowieka, wodę lub wilgotne podłoże. W praktyce oznacza to, że różnicówka 30 mA odcina zasilanie w czasie krótszym niż 30 ms, zanim porażenie osiągnie wartość zagrażającą życiu.

W obwodach, z których korzystają dzieci, a także przy zasilaniu oczka wodnego, fontanny czy jacuzzi, stosuje się różnicówki o prądzie 10 mA. Detekcja prądu upływu na poziomie 10 mA daje margines bezpieczeństwa tam, gdzie mała masa ciała i mokra skóra drastycznie obniżają próg niebezpiecznego porażenia. Warto przy tym wiedzieć, że jedna różnicówka może zabezpieczać kilka obwodów, pod warunkiem że ich suma nie przekroczy znamionowego prądu wyłącznika.

Dobór zabezpieczeń do typu obwodu

• Oświetlenie ogrodowe 230 V: wyłącznik nadprądowy B10 A + różnicówka 30 mA, przekrój kabla 3×1,5 mm².
• Gniazdo tarasowe i ogrodowe: wyłącznik B16 A + różnicówka 30 mA, przekrój 3×2,5 mm².
• Zasilanie bramy przesuwnej: wyłącznik B10 A + różnicówka 30 mA, przekrój 3×1,5 mm² lub 3×2,5 mm² przy dłuższej trasie.
• Pompa w oczku wodnym: wyłącznik B6 A + różnicówka 10 mA, przekrój 3×1,5 mm².
• Domofon, wideodomofon: zasilacz 12 V DC, zabezpieczenie po stronie 230 V wyłącznikiem B6 A.

Rozdzielnia ogrodowa to punkt, w którym kończy się instalacja wewnętrzna, a zaczyna zewnętrzna. Powinna mieć obudowę o klasie szczelności co najmniej IP65, najlepiej z poliwęglanu odpornego na UV. Wewnątrz montuje się szynę DIN z wyłącznikami nadprądowymi, różnicówkami, ogranicznikiem przepięć typu 1+2 oraz listwami zaciskowymi. Koszt samej obudowy wraz z wyposażeniem zamyka się w kwocie 600-1500 zł, w zależności od liczby obwodów.

Ogranicznik przepięć pierwsza linia obrony

Burza potrafi wprowadzić do instalacji impuls o napięciu kilku kilowoltów, nawet jeśli piorun uderza w odległości setek metrów. Ogranicznik typu 1 (odprowadza bezpośrednie uderzenia) montuje się w rozdzielni głównej budynku, a typ 2 w rozdzielni ogrodowej. Razem tworzą kaskadę, która obniża napięcie udarowe do poziomu bezpiecznego dla LED-owych zasilaczy i sterowników bramy. Koszt ogranicznika typu 2 to 120-250 zł, a jego brak w instalacji oznacza realne ryzyko przepalenia elektroniki po pierwszej poważnej burzy.

Oświetlenie, domofon i brama jak poprowadzić kabel w ogrodzie bez błędów

Kluczem do poprowadzenia kabli w ogrodzie jest trasa zaplanowana jeszcze przed wysypaniem ścieżek i rozłożeniem trawnika. Najpierw rysujesz mapę ogrodu z zaznaczonymi punktami świetlnymi, gniazdami, lokalizacją domofonu i bramy, a dopiero potem kopiesz rowy. Taki porządek chroni przed sytuacją, w której skończony ogród trzeba rozkopywać, bo zabrakło zasilania w altance.

Stopień ochrony IP opraw oświetleniowych dobiera się do miejsca montażu. IP44 wystarcza pod zadaszeniem, na elewacji chronionej przed bezpośrednim deszczem. IP65 to standard dla kinkietów narażonych na strugi wody. IP67 i IP68 stosuje się w oprawach najazdowych i podwodnych, gdzie klosz może być chwilowo lub trwale zanurzony. Im wyższy stopień ochrony, tym droższa oprawa, ale też większa odporność na korozję i starzenie uszczelek.

Dopasowanie IP do miejsca montażu

Domofon lub wideodomofon wymaga osobnego obwodu zasilającego, najczęściej 12 V DC z zasilacza montowanego w rozdzielni wewnętrznej. Przekrój kabla 2×0,75 mm² wystarcza do 30 m, przy dłuższych trasach stosuje się 2×1,0 mm². Sygnał wizyjny w wideodomofonach przesyła się kablem koncentrycznym lub skrętką UTP, zależnie od producenta, dlatego przed ułożeniem kabla warto sprawdzić, jakiego typu magistrali wymaga konkretne urządzenie.

Zagrożenia dla instalacji co naprawdę niszczy kable na zewnątrz

Wilgoć to oczywistość, ale mechanizm jej destrukcji bywa zaskakujący. Woda nie tyle przebija izolację, co wnika w mikropęknięcia powłoki i podczas cykli zamrażania-rozmrażania mechanicznie ją rozsadza. Dlatego nawet kabel YKY o wyśmienitej izolacji może po kilku latach stracić szczelność, jeśli był układany na ostrych kamieniach bez podsypki piaskowej.

Mróz działa podwójnie: woda, która wniknęła do puszki lub złączki, zwiększa objętość o 9% przy zamarzaniu, rozsadzając obudowy. Jednocześnie sam kabel w niskiej temperaturze traci elastyczność i pęka przy zginaniu. Dlatego układa się go w temperaturze powyżej 0°C albo podgrzewa przed gięciem. W praktyce najlepszym okresem na zakładanie instalacji zewnętrznej jest późna wiosna lub wczesna jesień, kiedy grunt jest suchy i ma temperaturę 5-15°C.

Głębokość zakopania a ryzyko uszkodzeń

Gryzonie potrafią przegryźć powłokę XLPE w ciągu kilku tygodni, zwłaszcza gdy kabel biegnie pod kamienną opaską lub w pobliżu kompostownika. W takich miejscach stosuje się dodatkową osłonę mechaniczną: rurę metalową, peszel zbrojony albo kanał kablowy z tworzywa o zwiększonej odporności. Bez tej warstwy nawet najlepszy kabel ziemny skończy jako krótki odcinek miedzi po pierwszej zimie.

Konserwacja, przeglądy i przygotowanie instalacji do zimy

Instalacja zewnętrzna wymaga przeglądu co najmniej raz w roku, najlepiej późnym latem, gdy grunt jest jeszcze ciepły i suchy. Pomiar rezystancji izolacji, sprawdzenie działania różnicówek przyciskiem TEST, oględziny stanu opraw oświetleniowych i połączeń w rozdzielni ogrodowej to zestaw, który zajmuje doświadczonemu elektrykowi około 90 minut. Pomiary wykonuje się miernikiem izolacji przy napięciu 500 V DC, a wynik poniżej 0,5 MΩ dla obwodu 230 V oznacza konieczność natychmiastowej diagnostyki.

Jesienią warto przygotować instalację do zimy. Odłącza się zasilanie pomp w oczkach wodnych, chyba że są zabezpieczone przed zamarzaniem. Sprawdza się szczelność obudowy rozdzielni ogrodowej, bo zimne powietrze w połączeniu z kondensacją potrafi skroplić wilgoć wewnątrz nawet przy IP65. Uszczelki wymienione co pięć lat stanowią granicę, po której guma twardnieje i traci elastyczność, a obudowa zaczyna „oddychać" wodą.

Fachowca wzywa się nie tylko wtedy, gdy coś przestaje działać. Pomiary odbiorcze po zakończeniu instalacji, okresowe pomiary eksploatacyjne co pięć lat, a także pomiary po każdym remoncie lub modernizacji to obowiązek wynikający z przepisów prawa budowlanego. Protokół z pomiarów stanowi dokument, którego brak może opóźnić sprzedaż nieruchomości lub obniżyć cenę transakcji.

Realne koszty instalacji zewnętrznej trzy plany inwestora

Kwoty w tabeli obejmują materiał i robociznę, ale nie uwzględniają prac ziemnych w skalistym gruncie, rozbiórki istniejących nawierzchni ani odtworzenia trawnika. W praktyce różnica między wariantem 3000 zł a 5000 zł wynika głównie z liczby punktów oświetleniowych i jakości opraw, nie z samej instalacji. Kable, zabezpieczenia i rozdzielnia stanowią zaskakująco małą część budżetu, a ich jakość decyduje o bezpieczeństwie przez następne 20-30 lat.

Dziesięć błędów, które kosztują najwięcej

1. YDYp zamiast YKY w ziemi. Powłoka PVC pęka po dwóch zimach, woda wnika do żyły, różnicówka zaczyna wybijać bez powodu albo, co gorsza, przestaje w ogóle reagować na realne upływy.

2. Brak podsypki piaskowej. Kamienie i ostre gruzy w rowie przecinają powłokę kabla od spodu, a uszkodzenie ujawnia się dopiero po pierwszej burzy.

3. Za mała głębokość zakopania. Kabel 30 cm pod trawnikiem wygląda niewinnie do momentu, gdy dzieci kopią w ogrodzie albo wkładasz palik namiotu.

4. Jedna różnicówka na pół domu. Gdy różnicówka odcina całą zewnętrzną instalację i część wnętrza, szukanie usterki trwa godzinami zamiast minut. Warto rozdzielać obwody na sekcje.

5. Brak ogranicznika przepięć. Po burzy pada zasilacz bramy, kamera, sterownik oświetlenia. Naprawa kosztuje więcej niż instalacja ogranicznika typu 2 w dniu montażu.

6. Gniazdo bez IP55 na elewacji. Zwykłe gniazdo podtynkowe z klapką zamykającą nie chroni przed deszczem zacinającym pod kątem 45°, który wlewa się do wnętrza przez uszczelkę.

7. Łączenie kabli ziemnych na WAGO. Złączka sprężynowa nie jest hermetyczna. Woda kapilarnie wędruje do styku, korozja zjada żyłę, opór rośnie, a złącze grzeje się pod obciążeniem.

8. Brak rury osłonowej w strefie gryzoni. Kuna przechodząca przez działkę to nie folklor, lecz statystyka. Raz przegryziona izolacja, drugi raz pożar.

9. Podłączanie opraw 12 V bez przetwornika. Zasilacz impulsowy nie lubi pracy w temperaturze poniżej -15°C i poniżej 0°C potrafi skrócić żywotność o połowę.

10. Brak protokołu pomiarowego. Bez dokumentu pomiary nie istnieją. Sprzedając dom, tracisz kupującego albo obniżasz cenę o kwotę, która pokryłaby niejedną modernizację.

Kiedy wezwać fachowca, a kiedy wystarczy własna ręka

Samodzielnie możesz zaplanować trasę, wybrać oprawy, kupić materiały, a nawet wykopać rów. Montaż rozdzielni ogrodowej, podłączenie zabezpieczeń, wykonanie pomiarów izolacji i pomiary odbiorcze wymagają już uprawnień SEP i odpowiedniego miernika. To nie kwestia formalności, lecz bezpieczeństwa: pomiar rezystancji izolacji wykonuje się pod napięciem 500 V, a pomyłka w doborze zabezpieczenia kończy się porażeniem lub pożarem.

Dobry elektryk przy pierwszej wizycie powinien zapytać o planowaną liczbę obwodów, przewidywane obciążenia, lokalizację oczka wodnego, obecność dzieci, a także o dostęp do rozdzielni głównej. Jeśli tego nie robi i od razu wycenia robociznę od metra, traktuj to jako sygnał ostrzegawczy. Fachowiec z uprawnieniami kosztuje od 80 do 140 zł za punkt, ale jego praca obejmuje też odpowiedzialność za pomiary i zgodność z normą PN-HD 60364.

Checklista przed uruchomieniem instalacji

• Trasa kabli naniesiona na mapę działki z wymiarami.
• Rów wykopany na właściwą głębokość, dno wysypane piaskiem (5-10 cm).
• Kable YKY ułożone z zapasem falistym, bez naprężeń mechanicznych.
• Połączenia wykonane wyłącznie w mufach hermetycznych lub w rozdzielni.
• Rura osłonowa w strefie przejazdu i pod zbrojonymi nawierzchniami.
• Folia ostrzegawcza w kolorze czerwonym ułożona 20 cm nad kablem.
• Zasypanie piaskiem (10 cm), gruntem rodzimym, bez gruzu.
• Rozdzielnia ogrodowa IP65 zamontowana w miejscu suchym, z dala od spadku wody.
• Wyłączniki nadprądowe i różnicowe dobrane do przekroju kabla.
• Ogranicznik przepięć typu 2 zamontowany w rozdzielni ogrodowej.
• Pomiar rezystancji izolacji każdego obwodu (≥ 0,5 MΩ dla 230 V).
• Test różnicówek przyciskiem TEST oraz miernikiem prądu upływu.

Instalacja elektryczna na zewnątrz budynku rządzi się swoimi prawami: inne kable, inne zabezpieczenia, inne głębokości i inny harmonogram konserwacji. Każdy z tych elementów wynika z konkretnego mechanizmu fizycznego lub chemicznego, nie z widzimisię normotwórców. Warto je rozumieć, zanim zaczniesz kopać rów, bo przekopanie ogrodu po to, by poprawić błąd, kosztuje znacznie więcej niż godzina spędzona na planowaniu.

Źródła i podstawy prawne:
- Norma PN-HD 60364 instalacje elektryczne niskiego napięcia (zakres 7-701 dotyczy pomieszczeń z wanną lub natryskiem, zakres 5-52 dobór kabli i sposoby układania).
- Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.).
- Prawo budowlane (Dz.U. 1994 nr 89 poz. 414 z późn. zm.) obowiązki inwestora w zakresie pomiarów odbiorczych i dokumentacji.
- Strona informacyjna: sep.org.pl wykaz uprawnień SEP i wymagań dla pomiarowców.
- Strona informacyjna: ibs.org.pl Instytut Budownictwa i Sieci, publikacje techniczne dotyczące kabli ziemnych i klasy szczelności IP.
