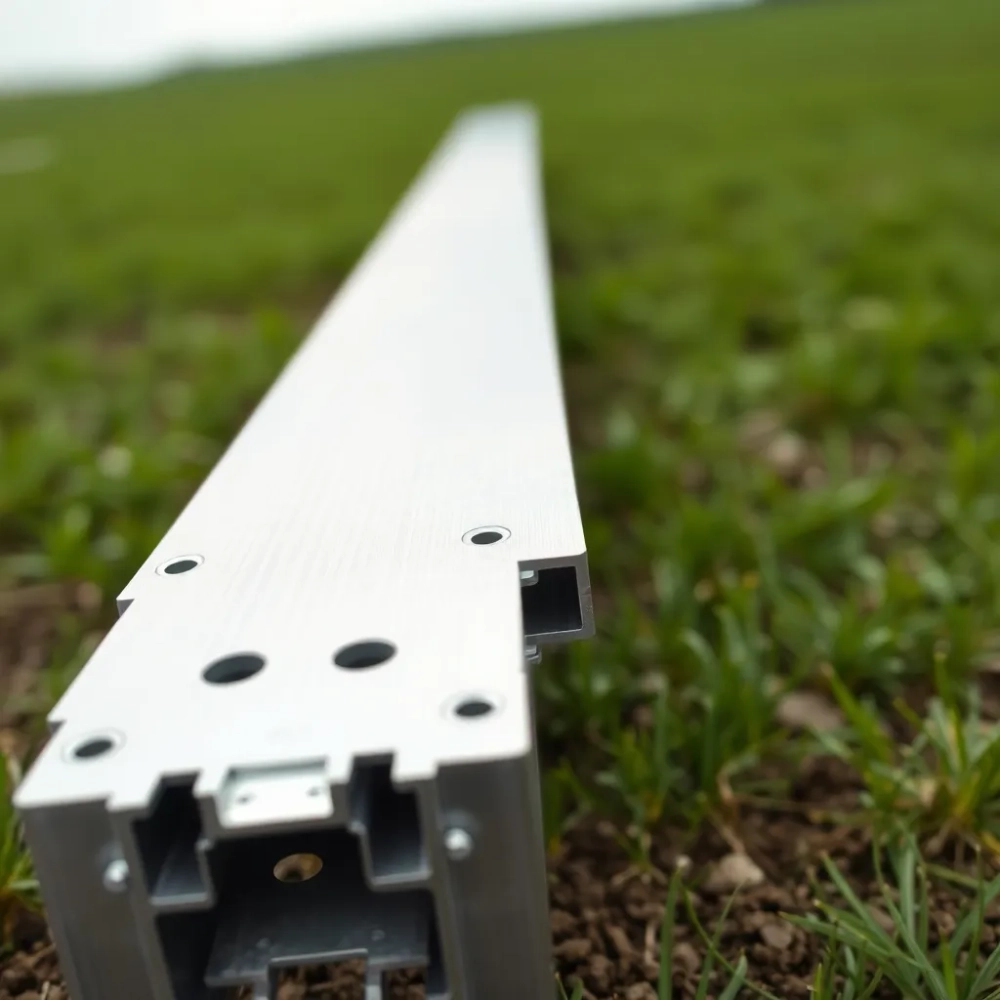

Profile do montażu paneli fotowoltaicznych na gruncie: dobór

Na gruncie panele montuje się na stelażu z profili aluminiowych (najczęściej 40x40 mm) albo stalowych ocynkowanych, opartym na palach wbijanych, śrubach gruntowych lub betonowych stopach. Pod typowy moduł wystarczą zwykle dwa profile, ustawione w punktach podparcia wskazanych w karcie katalogowej panelu. Aluminium wybiera się dla lekkości i łatwej obróbki, stal ocynkowaną dla sztywności przy większych rozpiętościach, a stal nierdzewną tam, gdzie powietrze jest zasolone lub przemysłowo agresywne.

• Czy można montować panele fotowoltaiczne na gruncie?
• Co pod panele fotowoltaiczne na gruncie?
• Aluminium, stal ocynkowana czy nierdzewna: jaki materiał profili wybrać?
• Profil typu T czy typu S: który wybrać?
• Ile profili dać pod jeden panel na gruncie?
• Na czym posadowić konstrukcję: pale, śruby gruntowe czy beton?
• Jakie obciążenia musi przenieść konstrukcja gruntowa?
• Ile kosztują profile do montażu paneli na gruncie?
• Najczęstsze błędy przy profilach gruntowych
• Jak dobrać profile: lista kontrolna przed zamówieniem

Poniżej znajdziesz porównanie materiałów, typy profili, sposoby posadowienia, przykładowe ceny z ofert sklepów oraz listę błędów, które najczęściej psują konstrukcję gruntową.

Czy można montować panele fotowoltaiczne na gruncie?

Tak, panele fotowoltaiczne można montować na ziemi na wolnostojącej konstrukcji, jeśli działka ma niezacienione miejsce, a grunt pozwala stabilnie posadowić stelaż. Taka instalacja wymaga fundamentów lub kotew oraz doprowadzenia przewodów od pola paneli do budynku.

Według poradnika Mizopol o profilach gruntowych konstrukcja na gruncie ułatwia dobranie kąta nachylenia i orientacji paneli, pozwala zaplanować rozstaw rzędów tak, by ograniczyć zacienienie, daje wygodny dostęp do modułów i okablowania oraz umożliwia późniejszą rozbudowę, jeśli działka i warunki gruntowe na to pozwalają.

Panele na gruncie czy na dachu: co wybrać?

Dach jest prostszym wyborem, gdy ma dobrą orientację, wystarczającą powierzchnię i nośność. Grunt wybiera się, gdy dach jest zacieniony, źle skierowany lub za mały, albo gdy instalacja ma być rozbudowywana.

Co pod panele fotowoltaiczne na gruncie?

Pod panelami na gruncie stoi kompletny system montażowy: profile (szyny) pod moduły, belki nośne, łączniki, klemy oraz elementy posadowienia wchodzące w ziemię. Profile odpowiadają za ustawienie paneli i przeniesienie obciążeń, a posadowienie za to, żeby cała konstrukcja nie przesunęła się ani nie wyrwała z gruntu.

• Szyny montażowe (profile PV): na nich leżą moduły, mocowane klemami.
• Belki wzdłużne i poprzeczne: tworzą ramę, która nadaje kąt nachylenia.
• Łączniki, śruby i nakrętki: łączą profile ze sobą i z podporami.
• Klemy środkowe i końcowe: dociskają ramę modułu do szyny.
• Posadowienie: pale wbijane, śruby gruntowe, kotwy gruntowe lub betonowy fundament.

Najczęściej stosuje się konstrukcję stałokątną, czyli panele ustawione pod jednym, stałym kątem. Rozwiązaniem specjalnym są trackery (systemy nadążne), które zmieniają ustawienie paneli względem słońca, ale są droższe i wymagają napędów oraz serwisu. Pełną listę elementów instalacji, od konstrukcji po falownik, opisuje artykuł co potrzebne do paneli fotowoltaicznych.

Aluminium, stal ocynkowana czy nierdzewna: jaki materiał profili wybrać?

Dla większości instalacji przydomowych wystarczają profile aluminiowe na moduły oraz stal ocynkowana ogniowo na podpory wchodzące w grunt. Stal nierdzewna ma sens głównie nad morzem i przy zakładach przemysłowych, gdzie ocynk koroduje szybciej.

Profile aluminiowe

Aluminium jest lekkie i nie wymaga malowania, dlatego dominuje w szynach pod moduły. Na karcie profili Galindustrial producent podaje stop AW-6060 T6, pracę w temperaturach od -30°C do +80°C, oznaczenie CE oraz dostawę długości dociętych pod projekt, co ogranicza cięcie na budowie. Anodowana powierzchnia daje dodatkową barierę ochronną; profile anodowane występują w kolorze srebrnym i czarnym.

Wadą aluminium jest mniejsza sztywność niż stali przy tych samych wymiarach przekroju. Przy dużych rozpiętościach między podporami trzeba więc sięgnąć po wyższy profil (np. 80x40 zamiast 40x40) albo zagęścić podpory. Aluminium w całości nadaje się do recyklingu, co ułatwia utylizację konstrukcji po zakończeniu pracy instalacji.

Profile stalowe ocynkowane ogniowo

Stal ocynkowana ogniowo to najczęstszy materiał na elementy wchodzące w grunt i belki nośne, bo łączy sztywność z rozsądną ceną. Gotowy element zanurza się w kąpieli roztopionego cynku o temperaturze około 450°C; powstała powłoka izoluje stal od wilgoci i tlenu, a przy zarysowaniu cynk koroduje w pierwszej kolejności, chroniąc stal.

Trwałość ocynku zależy od grubości powłoki i korozyjności otoczenia. Przy umiarkowanej korozyjności atmosfery (klasa C3) ubytek cynku szacuje się orientacyjnie na 1-2 µm rocznie, więc realny czas pracy wyznacza grubość powłoki podana w dokumentacji wyrobu. Każde cięcie lub głębsza rysa odsłania stal, dlatego krawędzie po obróbce trzeba zabezpieczyć.

Stalowe profile PV występują w wielu przekrojach: w katalogu profili stalowych PV w Kwant są to m.in. ceowniki montażowe i wzmocnione z blachy o grubości od 1,5 do 4 mm, także w wersji ze stali nierdzewnej.

Profile ze stali nierdzewnej (kwasoodpornej)

Stal nierdzewna zawiera co najmniej 10,5% chromu, który tworzy na powierzchni pasywną warstwę tlenków odporną na korozję, także wżerową i szczelinową. Popularne gatunki to 304 (1.4301) oraz 316 (1.4401); ten drugi, z dodatkiem molibdenu, poleca się do środowisk nadmorskich, gdzie sól szybko niszczy ocynk.

Profile kwasoodporne są wyraźnie droższe od ocynkowanych, dlatego stosuje się je tam, gdzie ocynk nie wytrzymałby okresu pracy instalacji: w pasie nadmorskim, przy zakładach emitujących związki siarki czy azotu oraz w miejscach o stałej wysokiej wilgotności. Przy łączeniu różnych metali (np. aluminium ze stalą) stosuj łączniki i podkładki przewidziane przez producenta systemu.

O trwałości materiały branżowe podają zwykle orientacyjnie: 25-30 lat i więcej dla ocynku ogniowego, ponad 30 lat dla anodowanego aluminium i ponad 50 lat dla stali kwasoodpornej. To deklaracje zależne od środowiska i jakości montażu, nie gwarancja; w praktyce konstrukcja powinna wytrzymać co najmniej tyle, ile gwarancja na moduły, typowo 25-30 lat.

Profil typu T czy typu S: który wybrać?

Profil typu T ma dwa kanały montażowe (górny i dolny), co daje swobodę wyboru punktów mocowania i regulacji paneli po wstępnym montażu. Profil typu S mocuje się asymetrycznie: z jednej strony śrubą sześciokątną z nakrętką kołnierzową lub pazurkową, z drugiej śrubą imbusową z nakrętką kwadratową.

Według tej samej karty Galindustrial w profilach typu T stosuje się śruby M8 lub M10 o długości 20-25 mm, zależnie od obciążeń, a typ T sprawdza się przy większych instalacjach, gdzie liczy się szybkość montażu. Typ S producent poleca tam, gdzie liczy się sztywność połączenia, np. w lokalizacjach wietrznych.

Najpopularniejszy wymiar szyny to 40x40 mm. Jak podaje opis profili montażowych LOOB, górny kanał takiego profilu przyjmuje wpust przesuwny M8, a dolny sześciokątną śrubę M10 ze stali nierdzewnej; standardowe długości to 210, 220, 320, 332, 416,5, 420, 440, 640 i 665 cm. Dobierz długość do szerokości rzędu paneli, żeby ograniczyć łączenie i docinanie. Więcej o samych szynach przeczytasz w artykule szyna montażowa do paneli fotowoltaicznych.

Ile profili dać pod jeden panel na gruncie?

Pod typowy panel wystarczą dwa profile, pod warunkiem że leżą w punktach podparcia dopuszczonych w karcie katalogowej modułu. Trzeci profil nie jest standardem i bez zgody producenta panelu może wprowadzić w nim dodatkowe naprężenia.

W dyskusji o montażu paneli 2280x1134 na gruncie użytkownicy wskazywali, że przy długich modułach montowanych pionowo profile ustawia się zwykle w okolicy 1/4 i 3/4 długości panelu. Dodatkowa podpora może ograniczyć drgania i ugięcie przy wietrze lub śniegu, ale ważniejsze jest solidne utwierdzenie całej konstrukcji w gruncie. Jeśli producent dopuszcza tylko dwa punkty podparcia, nie zmieniaj tego bez obliczeń wytrzymałościowych.

Na czym posadowić konstrukcję: pale, śruby gruntowe czy beton?

Wybór posadowienia zależy od gruntu: pale wbijane są najszybsze w nośnych, jednorodnych gruntach, śruby gruntowe sprawdzają się bez wykopów i przy minimalnej ingerencji w teren, a betonowe stopy dają stabilność w różnych gruntach kosztem pracochłonności.

Na pale i słupy stosuje się zamknięte profile stalowe ocynkowane, np. 60x40, 60x60 czy 80x80 mm o ściance 2-3 mm. Długość wbicia (w praktyce często 1,5-2,5 m) i średnicę śruby gruntowej dobiera się do nośności gruntu, dlatego przy nieznanym podłożu zleca się próbne wbicie lub wkręcenie z testem wyrywania. Dane katalogowe nośności traktuj jako orientacyjne, bo w słabym gruncie mogą być znacznie niższe. Montaż pali i śrub wymaga specjalistycznego sprzętu, więc przy większych polach zwykle zleca się go ekipie, która go ma.

Jakie obciążenia musi przenieść konstrukcja gruntowa?

Konstrukcja musi przenieść ciężar własny paneli, parcie i ssanie wiatru, obciążenie śniegiem oraz odkształcenia termiczne profili. Wartości wiatru i śniegu zależą od strefy klimatycznej i terenu, a przyjmuje się je według norm z serii PN-EN 1991 (Eurokod 1).

Wiatr działa na panel jak na żagiel, a przy wyższym kącie nachylenia siła wyrywająca podpory rośnie. Dlatego kąt, wysokość konstrukcji i rozstaw podpór dobiera się razem, a nie osobno. Jak kąt przekłada się na uzysk, opisuje artykuł o kącie nachylenia paneli fotowoltaicznych w Polsce, a przykładowe rozmiary stelaży znajdziesz w tekście o wymiarach konstrukcji pod panele na gruncie.

W rejonach o silnych wiatrach, np. na wybrzeżu, instalatorzy częściej wybierają sztywniejsze profile stalowe lub gęstszy rozstaw podpór. Przy gotowych systemach producent podaje dopuszczalne obciążenia i rozstawy; przy konstrukcji składanej samodzielnie potrzebny jest projekt uwzględniający lokalne warunki.

Ile kosztują profile do montażu paneli na gruncie?

Aluminiowy profil PV 40x40 mm kosztuje w sklepach internetowych około 25-30 zł brutto za metr, a wzmocniony profil 80x40 mm około dwa razy więcej. Stal nierdzewna jest najdroższa i zwykle wymaga indywidualnej wyceny.

Ceny pochodzą z cennika profili Marketstal, katalogu profili PV 40 w V-Slot oraz ofert wymienionych wyżej i zmieniają się w czasie, więc traktuj je jako punkt odniesienia. Do kosztu profili dolicz pale lub śruby gruntowe, łączniki, klemy, zaślepki oraz robociznę; przy konstrukcji gruntowej posadowienie często kosztuje więcej niż same szyny. Aluminium bywa droższe w zakupie od stali, ale jest lżejsze w transporcie i szybsze w montażu.

Najczęstsze błędy przy profilach gruntowych

Większość awarii konstrukcji gruntowych wynika nie z materiału profili, lecz ze złego posadowienia, podparcia modułu niezgodnego z kartą katalogową i mieszania elementów różnych systemów.

• Dokładanie trzeciego profilu lub przesuwanie punktów podparcia bez zgody producenta panelu.
• Wbijanie pali bez rozpoznania gruntu i bez próby nośności.
• Łączenie szyn, klem i śrub z różnych systemów, które nie pasują do kanałów profilu.
• Niezabezpieczone krawędzie po cięciu stali ocynkowanej.
• Profil za niski przy dużym rozstawie podpór, co daje ugięcia pod śniegiem.
• Ocynk w strefie nadmorskiej lub przemysłowej, gdzie potrzebna jest stal nierdzewna.
• Zbyt mały odstęp między rzędami, przez który jeden rząd zacienia drugi.

Jak dobrać profile: lista kontrolna przed zamówieniem

Przed zamówieniem ustal wymiary i punkty podparcia paneli, rodzaj gruntu oraz agresywność otoczenia; dopiero z tych danych wynika materiał, przekrój i posadowienie.

1. Sprawdź w karcie katalogowej modułu wymiary, sposób mocowania i dopuszczalne strefy podparcia.
2. Ustal układ paneli (pionowo lub poziomo), liczbę rzędów i kąt nachylenia.
3. Oceń otoczenie: teren wiejski, miejski, przemysłowy czy nadmorski, i na tej podstawie wybierz aluminium, ocynk lub stal nierdzewną.
4. Rozpoznaj grunt i wybierz posadowienie: pale, śruby gruntowe lub beton.
5. Dobierz przekrój profilu do rozstawu podpór i obciążeń wiatrem oraz śniegiem dla Twojej lokalizacji.
6. Dobierz długości szyn tak, by ograniczyć cięcie i łączenie.
7. Zamów łączniki, klemy i śruby z jednego systemu, zgodne z kanałami profilu (np. M8 i M10).
8. Poproś sprzedawcę o dokumentację: stop lub gatunek stali, grubość powłoki, deklarację zgodności.
