Aluminiowy profil montażowy do paneli fotowoltaicznych – poznaj zalety
Instalacja paneli fotowoltaicznych to inwestycja na dekady, a jakość konstrukcji wsporczej decyduje o tym, czy system przetrwa 25 lat bez reklamacji. Wybór odpowiedniego profilu montażowego do paneli fotowoltaicznych wpływa bezpośrednio na stabilność całej farmy, odporność na warunki atmosferyczne i koszty eksploatacji. Aluminium zdobyło status dominującego materiału w tej dziedzinie właśnie dlatego, że łączy wytrzymałość mechaniczną z lekkością i naturalną odpornością na korozję.
- Aluminiowy profil montażowy materiał i właściwości
- Wymiary i nośność profilu 40×40 mm
- Montaż profili PV na dachach i instalacjach naziemnych
- Pytania i odpowiedzi dotyczące profili montażowych do paneli fotowoltaicznych
Aluminiowy profil montażowy materiał i właściwości
Stop aluminium wykorzystywany w konstrukcjach fotowoltaicznych to najczęściej gatunek EN AW-6063 lub EN AW-6005A, czyli stopy aluminium z dodatkami magnezu i krzemu. Ich właściwości mechaniczne pozwalają na projektowanie profili o przekroju zamkniętym, które przenoszą obciążenia znacznie lepiej niż profile otwarte o tej samej masie.
Podstawową zaletą aluminium jest naturalna warstwa tlenku glinu, która tworzy się na powierzchni metalu w kontakcie z tlenem atmosferycznym. Ta warstwa ma grubość zaledwie kilku mikrometrów, ale skutecznie izoluje materiał podłożowy od wilgoci i soli. Dlatego profile aluminiowe nie wymagają dodatkowych powłok ochronnych, aby przetrwać dekady w warunkach zewnętrznych.
Proces anodowania może zwiększyć grubość warstwy tlenkowej do 20-25 mikrometrów, co jeszcze bardziej wzmacnia odporność korozyjną. Anodowanie stosuje się przede wszystkim w agresywnych środowiskach, na przykład w pobliżu wybrzeży morskich, gdzie zasolenie powietrza przyspiesza korozję zwykłego aluminium. Powłoka anodowana dodatkowo ułatwia czyszczenie profili i poprawia estetykę instalacji.
Aluminium zachowuje swoje właściwości mechaniczne w ekstremalnym zakresie temperatur od -40°C do +80°C, co potwierdzają testy zgodne z normą IEC 61215. W praktyce oznacza to, że profil sprawdzi się zarówno na dachach w skandynawskich warunkach, jak i w polskich upalnych lalach, kiedy powierzchnia dachu nagrzewa się do 70°C.
Gęstość aluminium wynosi około 2,7 g/cm³, czyli trzykrotnie mniej niż stali. Ta cecha przekłada się bezpośrednio na mniejsze obciążenie konstrukcji dachowej i łatwiejszy transport elementów na plac budowy. Ekipa montująca instalację na dachu jednorodzinnego domu może przenosić profile ręcznie bez użycia ciężkiego sprzętu.
Wymiary i nośność profilu 40×40 mm

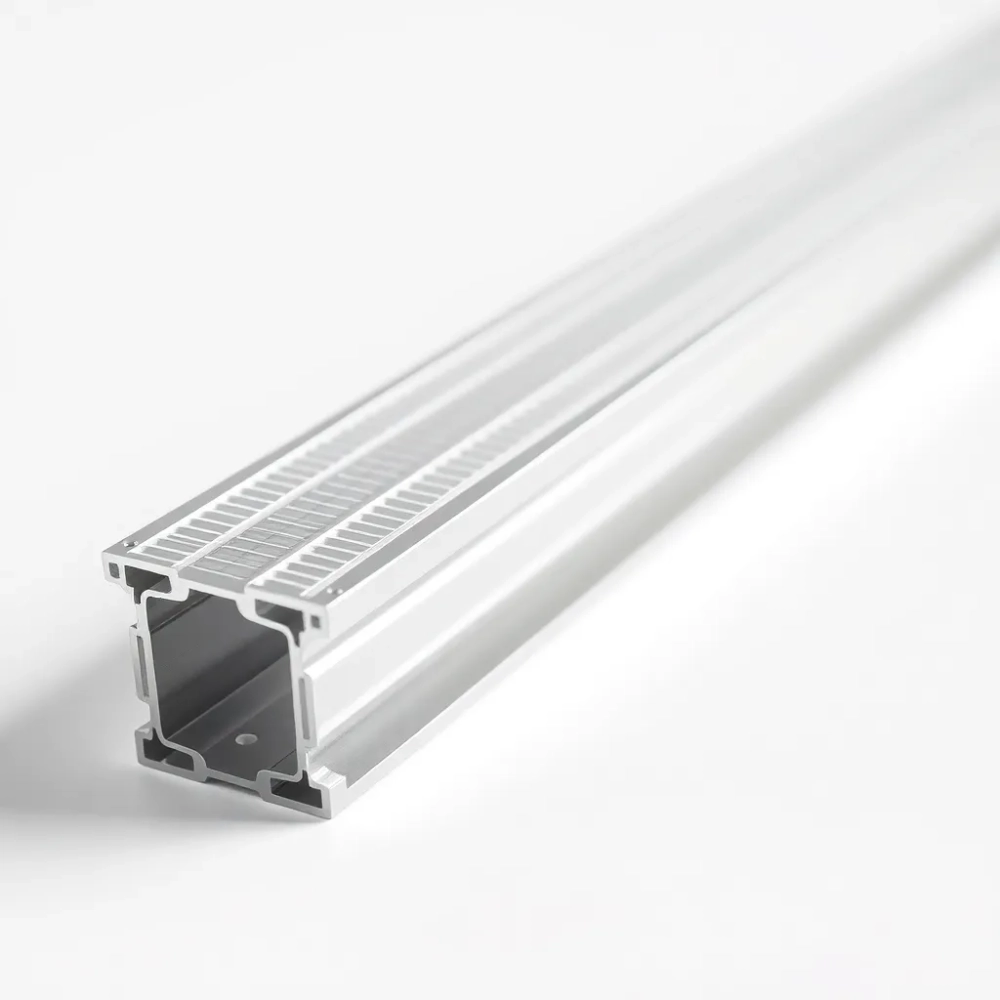

Przekrój 40×40 mm stał się de facto standardem w branży fotowoltaicznej, ponieważ oferuje optymalny kompromis pomiędzy wytrzymałością a masą. Profile o takim wymiarze są produkowane jako aluminiowe kształtowniki cięte na długość od 1000 do 3000 mm, co pozwala dopasować je do rozmaitych konfiguracji dachów.
Masa pojedynczego profilu aluminiowego o przekroju 40×40 mm wynosi około 1,2 kg na metr bieżący. Przy rozstawie montażowym 1 metra łączna masa konstrukcji wsporczej dla typowej instalacji 5 kW, składającej się z około 30 metrów bieżących profili, nie przekracza 40 kg. To wartość marginalna w kontekście obciążenia statycznego dachu.
Nośność profilu C przy rozstawie podpór 1 metr sięga 150 kg/m², co w zupełności wystarcza do zamocowania paneli fotowoltaicznych o masie 10-15 kg/m² plus obciążenie wiatrem. W przypadku zwiększonego rozstawu profili do 1,5 metra nośność spada, dlatego projektanci ograniczają odległości pomiędzy podporami na dachach płaskich, gdzie obciążenie wiatrem może przekraczać normy.
Normy europejskie, w tym Eurocode 9 obejmujący projektowanie konstrukcji aluminiowych, precyzyjnie określają dopuszczalne naprężenia w zależności od gatunku stopu i warunków obciążenia. Współczynnik bezpieczeństwa 1,5 dla obciążeń stałych i 1,0 dla obciążeń zmiennych wymusza stosowanie profili o odpowiednich parametrach w każdym projekcie.
Profile kompatybilne z systemami PV łączą się za pomocą dedykowanych złączek, śrub nierdzewnych i klamer dociskowych. Wszystkie te elementy są dostępne w wariantach antykorozyjnych, co eliminuje ryzyko degradacji połączeń na przestrzeni lat.
| Parametr | Wartość |
|---|---|
| Długość dostępna | 1000-3000 mm |
| Przekrój | 40×40 mm |
| Masa | 1,2 kg/m |
| Nośność przy rozstawie 1 m | 150 kg/m² |
| Zakres temperatur pracy | -40°C do +80°C |
| Odporność na obciążenie wiatrem | do 130 km/h |
| Moment dokręcania śrub | 10-15 Nm |
Montaż profili PV na dachach i instalacjach naziemnych

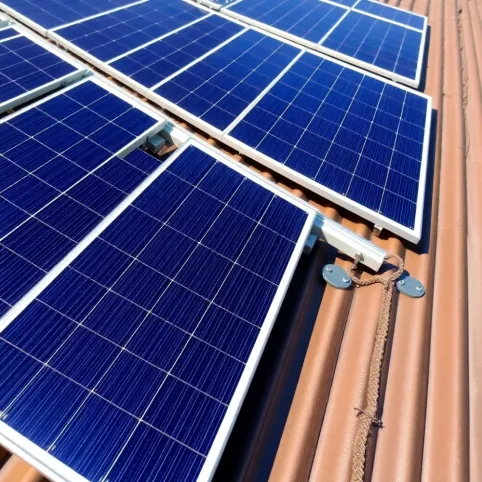

Technologia montażu profili aluminiowych różni się w zależności od typu konstrukcji nośnej. Na dachach skośnych krytych dachówką ceramiczną lub blachodachówką stosuje się system haków regulacyjnych, które montuje się bezpośrednio do krokwi lub łat. Profile aluminiowe przykręca się do haków za pomocą śrub nierdzewnych M8, a następnie łączy ze sobą za pomocą złączek kątowych lub prostych.
Na dachach płaskich z membrą bitumiczną lub EPDMprofile montażowe układa się równolegle na specjalnych wspornikach balastowych lub mocuje mechanicznie do konstrukcji dachowej. Rozstaw pomiędzy profilami nie powinien przekraczać 1,5 metra, aby zagwarantować odpowiednią sztywność całej konstrukcji. W przypadku dachów płaskich projektanci uwzględniają obciążenie śniegiem, które w polskich warunkach klimatycznych może sięgać 120 kg/m².
Instalacje naziemne wykorzystują profile aluminiowe jako elementy ram nośnych, które opierają się na palach wbijanych lub kotwach betonowych. Wysokość takiej konstrukcji wynosi zazwyczaj od 0,5 do 2 metrów, co pozwala na optymalne ustawienie paneli pod kątem 20-40° względem poziomu. Odległość pomiędzy rzędami profili musi uwzględniać minimalny cień rzucany przez panele w okresie przesilenia zimowego.
Obciążenie wiatrem stanowi krytyczny parametr dla instalacji naziemnych, szczególnie na otwartych terenach rolniczych. Profile aluminiowe montowane na fundamentach punktowych muszą przenosić siły ssące generowane przez wiatry o prędkości do 130 km/h, co wymaga precyzyjnego zaprojektowania połączeń i doboru odpowiednich kotew.
Kompatybilność profili aluminiowych z zestawami PV obejmuje możliwość integracji z trasami kablowymi, systemami uziemiającymi i elementami mocującymi optymalizatory mocy. Profile posiadają fabrycznie frezowane rowki, które pozwalają na prowadzenie przewodów DC bez dodatkowych uchwytów.
Odporność profili na warunki atmosferyczne testuje się w komorach solnych zgodnie z procedurami TÜV, symulując wieloletnią ekspozycję na działanie wilgoci i zasolenia. Wyniki takich badań potwierdzają, że prawidłowo zamontowane profile aluminiowe zachowują właściwości mechaniczne przez cały okres użytkowania instalacji fotowoltaicznej.
Certyfikaty CE i norma IEC 61215 stanowią potwierdzenie zgodności profili z europejskimi wymaganiami bezpieczeństwa i jakości. Producent udziela na nie zazwyczaj 10-letniej gwarancji, która obejmuje wady materiałowe i konstrukcyjne, pod warunkiem prawidłowego montażu zgodnie z instrukcją.
Zastosowania profili aluminiowych w różnych warunkach
Profile sprawdzają się zarówno na dachach budynków mieszkalnych, gdzie instalacje mają moc od 3 do 10 kW, jak i na dachach komercyjnych hal przemysłowych, gdzie pojedyncze instalacje osiągają moce rzędu setek kilowatów. W obu przypadkach zasada projektowania pozostaje taka sama: odpowiedni rozstaw profili, właściwe połączenia i solidne zamocowanie do konstrukcji nośnej.
Farmy fotowoltaiczne naziemne wymagają profile o zwiększonej nośności, ponieważ konstrukcje pracują w grupach liczących setki lub tysiące elementów. W takich projektach stosuje się czasem profile o przekroju 50×50 mm lub 60×40 mm, które oferują wyższą sztywność przy niewiele większej masie.
Wybór profilu aluminiowego dla instalacji naziemnej o mocy 50 kW wymaga uwzględnienia rodzaju gruntu, dominującego kierunku wiatrów i typowego obciążenia śniegiem w danej lokalizacji. Projektanci z doświadczeniem w branży PV dobierają rozstaw podpór tak, aby współczynnik bezpieczeństwa nigdy nie spadał poniżej wartości określonych w normach.
Pytania i odpowiedzi dotyczące profili montażowych do paneli fotowoltaicznych
Dlaczego aluminium stało się dominującym materiałem w konstrukcjach wsporczych dla paneli fotowoltaicznych?
Aluminium zdobyło status dominującego materiału w konstrukcjach fotowoltaicznych dzięki połączeniu wytrzymałości mechanicznej z lekkością i naturalną odpornością na korozję. Na powierzchni aluminium tworzy się naturalna warstwa tlenku glinu, która skutecznie izoluje metal od wilgoci i soli, eliminując potrzebę stosowania dodatkowych powłok ochronnych. Aluminium zachowuje swoje właściwości w ekstremalnym zakresie temperatur od -40°C do +80°C, a jego gęstość wynosząca około 2,7 g/cm³ pozwala na trzykrotnie lżejsze konstrukcje w porównaniu ze stalą, co zmniejsza obciążenie konstrukcji dachowej i ułatwia transport elementów na plac budowy.
Jakie są kluczowe parametry techniczne profili aluminiowych o przekroju 40×40 mm?
Profile aluminiowe 40×40 mm oferują optymalny kompromis pomiędzy wytrzymałością a masą. Dostępne są w długościach od 1000 do 3000 mm, przy masie około 1,2 kg na metr bieżący. Nośność przy rozstawie podpór 1 metr sięga 150 kg/m², co w zupełności wystarcza do zamocowania paneli fotowoltaicznych o masie 10-15 kg/m² wraz z obciążeniem wiatrem. Zakres temperatur pracy wynosi od -40°C do +80°C, a odporność na obciążenie wiatrem dochodzi do 130 km/h. Moment dokręcania śrub mieści się w przedziale 10-15 Nm, a przy rozstawie montażowym 1 metra łączna masa konstrukcji dla instalacji 5 kW nie przekracza 40 kg.
Kiedy stosuje się anodowanie profili aluminiowych i jakie korzyści to przynosi?
Anodowanie stosuje się przede wszystkim w agresywnych środowiskach, na przykład w pobliżu wybrzeży morskich, gdzie zasolenie powietrza przyspiesza korozję zwykłego aluminium. Proces anodowania zwiększa grubość warstwy tlenkowej z zaledwie kilku mikrometrów do 20-25 mikrometrów, co jeszcze bardziej wzmacnia odporność korozyjną profili. Powłoka anodowana dodatkowo ułatwia czyszczenie profili i poprawia estetykę instalacji, wydłużając jednocześnie okres bezawaryjnej eksploatacji konstrukcji wsporczej.
Jak przebiega montaż profili PV na dachach skośnych i płaskich?
Na dachach skośnych krytych dachówką ceramiczną lub blachodachówką stosuje się system haków regulacyjnych montowanych bezpośrednio do krokwi lub łat. Profile aluminiowe przykręca się do haków za pomocą śrub nierdzewnych M8, a następnie łączy ze sobą złączkami kątowymi lub prostymi. Na dachach płaskich z membrą bitumiczną lub EPDM profile układa się równolegle na wspornikach balastowych lub mocuje mechanicznie do konstrukcji dachowej, przy czym rozstaw pomiędzy profilami nie powinien przekraczać 1,5 metra. Na instalacjach naziemnych profile aluminiowe pełnią funkcję elementów ram nośnych opierających się na palach wbijanych lub kotwach betonowych, na wysokości od 0,5 do 2 metrów, z kątem nachylenia paneli 20-40°.
Jakie normy i certyfikaty potwierdzają jakość profili aluminiowych do paneli fotowoltaicznych?
Certyfikaty CE i norma IEC 61215 stanowią potwierdzenie zgodności profili z europejskimi wymaganiami bezpieczeństwa i jakości. Producent udziela na nie zazwyczaj 10-letniej gwarancji obejmującej wady materiałowe i konstrukcyjne, pod warunkiem prawidłowego montażu zgodnie z instrukcją. Odporność profili na warunki atmosferyczne testuje się w komorach solnych zgodnie z procedurami TÜV, symulując wieloletnią ekspozycję na działanie wilgoci i zasolenia. Normy europejskie, w tym Eurocode 9 obejmujący projektowanie konstrukcji aluminiowych, precyzyjnie określają dopuszczalne naprężenia w zależności od gatunku stopu i warunków obciążenia, stosując współczynnik bezpieczeństwa 1,5 dla obciążeń stałych i 1,0 dla obciążeń zmiennych.
Czym różnią się profile aluminiowe stosowane w instalacjach naziemnych od tych na dachach budynków?
Farmy fotowoltaiczne naziemne wymagają profili o zwiększonej nośności, ponieważ konstrukcje pracują w grupach liczących setki lub tysiące elementów. W takich projektach stosuje się często profile o przekroju 50×50 mm lub 60×40 mm, które oferują wyższą sztywność przy niewiele większej masie. Wybór profilu dla instalacji naziemnej o mocy 50 kW wymaga uwzględnienia rodzaju gruntu, dominującego kierunku wiatrów i typowego obciążenia śniegiem w danej lokalizacji. Profile aluminiowe montowane na fundamentach punktowych muszą przenosić siły ssące generowane przez wiatry o prędkości do 130 km/h, co wymaga precyzyjnego zaprojektowania połączeń i doboru odpowiednich kotew. Na dachach budynków mieszkalnych instalacje mają zazwyczaj moc od 3 do 10 kW, natomiast na dachach komercyjnych hal przemysłowych pojedyncze instalacje osiągają moce rzędu setek kilowatów.
