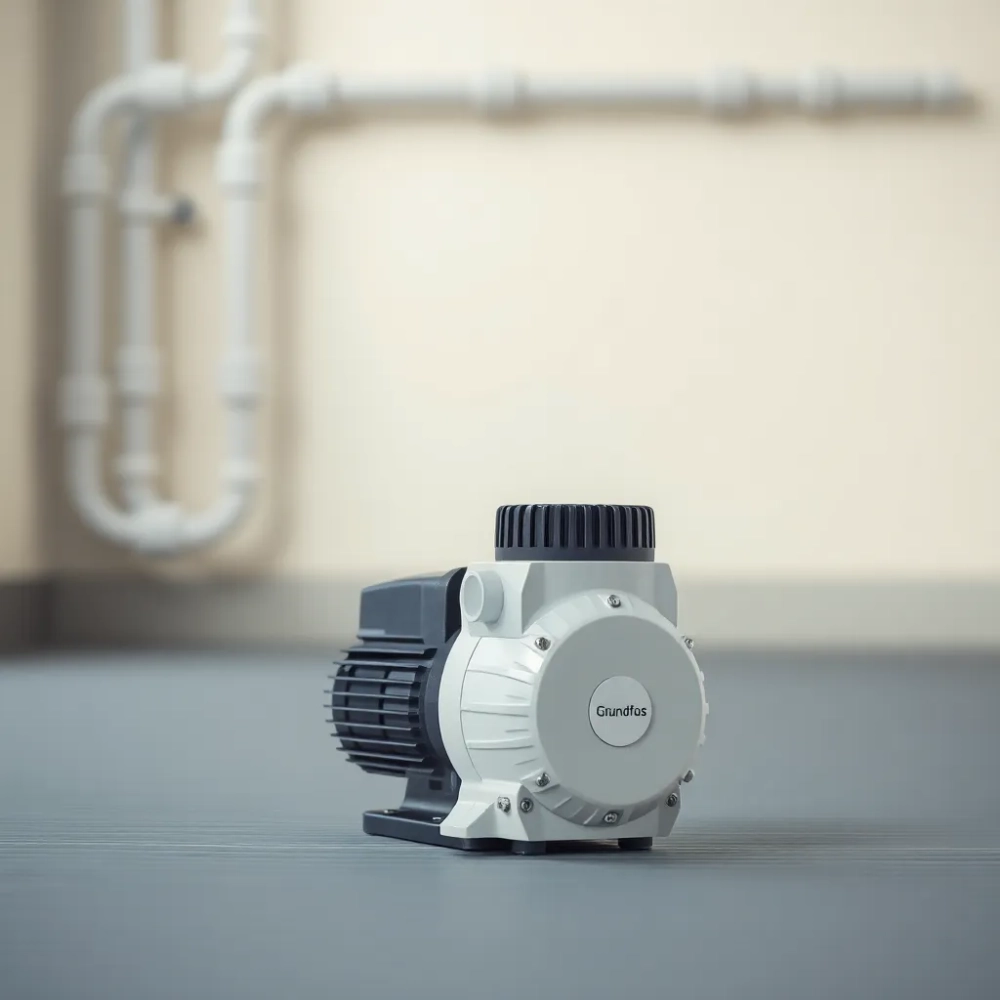

Pompa do ogrzewania podłogowego Grundfos – która naprawdę się opłaca?

Stara pompa UPS 25-40 pobiera 50-80 W przez cały sezon, a nowa pompa do ogrzewania podłogowego Grundfos Alpha1L 25-40 180 zamyka się w przedziale 4-25 W, więc różnica widoczna jest na rachunku za prąd już po pierwszej zimie. Silnik ECM (elektronicznie komutowany) automatycznie dostosowuje obroty do aktualnego oporu instalacji, a obudowa mieści się w rozstawie 180 mm, czyli idealnie zastępuje klasyczne modele UPS, Alpha2 i Alpha+ bez przeróbek rurociągu. To rozwiązanie dla właścicieli domów z kotłem gazowym, pelletowym lub węglowym, dla instalatorów modernizujących starsze układy oraz dla inwestorów budujących nowe podłogówki z automatyką PWM.

• Parametry techniczne, które decydują o komforcie podłogówki
• Montaż pompy Grundfos do ogrzewania podłogowego krok po kroku
• Alpha1L, Alpha2 czy stary UPS który zamiennik wybrać?
• Realne koszty eksploatacji pompy Grundfos na podłogówce

Parametry techniczne, które decydują o komforcie podłogówki

Przepływ znamionowy 1,8 m³/h oraz maksymalna wysokość podnoszenia 4 m pokrywają zapotrzebowanie typowego domu o powierzchni 120-180 m² z jedną lub dwiema sekcjami podłogówki. Ciśnienie robocze 10 bar i zakres temperatury czynnika 2-95°C pozwalają bezpiecznie pracować zarówno w niskotemperaturowych obiegach grzewczych (35-40°C na zasilaniu podłogówki), jak i w instalacjach mieszanych, gdzie fragment obiegu zasila grzejniki. Konstrukcja mokro-rotor oznacza, że rotor chłodzi się bezpośrednio w pompowanej wodzie, więc brak tu wentylatora, brak łożysk zewnętrznych, a wałek ceramiczny współpracuje z łożyskami węglowymi nasączonymi smarem wodoodpornym.

Materiał korpusu (żeliwo szare EN-GJL-150 z powłoką katodową) zabezpiecza pompę przed korozją nawet w wodzie o podwyższonej twardości 12-18°dH, typowej dla instalacji bez zmiękczacza. Wirnik z kompozytu PES+GF (polietersulfon z włóknem szklanym) jest odporny na kawitację przy wysokich temperaturach i nie koroduje w kontakcie z glikolem propylenowym do 30%, stosowanym w instalacjach narażonych na zamarzanie.

Rada praktyka: jeśli masz wodę o twardości powyżej 18°dH, rozważ montaż separatora powietrza i filtra siatkowego 500 µm przed pompą. Twarda woda przyspiesza odkładanie kamienia w łożyskach węglowych, co skraca żywotność nawet najlepszej pompy.

Trzy tryby pracy dopasowane do charakteru obiegu

Pokrętło z przodu obudowy pozwala wybrać jeden z trzech profili: podłoga (proporcjonalne ciśnienie z niską prędkością obrotową, idealne do niskotemperaturowych obiegów o małym oporze), grzejnik (proporcjonalne ciśnienie z pełnym zakresem obrotów dla wysokotemperaturowych układów z zaworami termostatycznymi) oraz stała prędkość (tryb awaryjny lub dla instalacji bez automatyki). Tryb podłogowy zmniejsza prędkość obrotową, gdy zawory termostatyczne zamykają się, więc pompa nie tłoczy wody „na siłę" przez zamknięte obiegi.

W trybie PWM (modulacja szerokości impulsu) profil A pompa odbiera sygnał sterujący z kotła lub regulatora pokojowego, dzięki czemu prędkość zmienia się płynnie od 0 do 100% zgodnie z zapotrzebowaniem na ciepło. Profil A oznacza, że wzrost sygnału PWM zwiększa obroty pompy. Jest to standard komunikacji w kotłach kondensacyjnych największych producentów obecnych na polskim rynku, więc podłączenie sprowadza się do wpięcia dwóch przewodów sygnałowych.

Uwaga: profil PWM B działa odwrotnie (wzrost sygnału zmniejsza obroty). Przed podłączeniem sprawdź w instrukcji kotła, który profil obsługuje Twoje urządzenie. Pompa z profilem A podłączona do kotła z profilem B będzie pracować na maksymalnych obrotach przy minimalnym sygnale, co mija się z celem oszczędności.

Montaż pompy Grundfos do ogrzewania podłogowego krok po kroku

Montaż Alpha1L zajmuje doświadczonemu instalatorowi 20-40 minut, a osobie z podstawowym doświadczeniem hydraulicznym około 1,5 godziny. Pompa montowana jest na rurze zasilającej obieg podłogowy (za rozdzielaczem lub przed nim, w zależności od projektu), z osią silnika ustawioną poziomo. Wał ceramiczny nie może pracować w pozycji pionowej z wirnikiem skierowanym w dół, bo łożyska węglowe nie będą smarowane.

Lista kontrolna: 5 rzeczy do sprawdzenia przed montażem

• Kierunek przepływu: strzałka na korpusie pompy musi zgadzać się z kierunkiem przepływu wody w instalacji. Odwrotny montaż nie uszkodzi pompy, ale zmniejszy wydajność o 30-50%.
• Obecność filtra siatkowego: jeśli instalacja nie ma filtra przed pompą, zamontuj go. Cząsteczki rdzy i kamienia z nowej instalacji potrafią zablokować wirnik w ciągu kilku tygodni.
• Odległość od rozdzielacza: pompa powinna stać minimum 30 cm od rozdzielacza, żeby tłumienie drgań było skuteczne.
• Odpowietrzenie instalacji: uruchom pompę na trybie III (stała prędkość maksymalna) na 5-10 minut po napełnieniu obiegu. Wbudowany zawór odpowietrzający wypuści powietrze automatycznie.
• Dostęp do pokrętła trybu: zostaw minimum 5 cm wolnej przestrzeni przed pompą, żeby móc zmienić tryb bez demontażu.

Podłączenie sygnału PWM wymaga zdjęcia pokrywy zaciskowej (śruba z przodu obudowy) i wpięcia dwóch żył przewodu sygnałowego do zacisków PWM. Przewód nie wymaga ekranowania, ale powinien być prowadzony w odległości minimum 10 cm od kabli zasilających 230 V, żeby uniknąć zakłóceń. Polaryzacja nie ma znaczenia w profilu A.

Śruba odblokowania wirnika znajduje się z przodu obudowy, pod zaślepką. Jeśli pompa nie startuje po dłuższym postoju (np. po lecie), wkręć śrubokręt płaski w otwór i obróć o ćwierć obrotu w lewo, a potem w prawo. Wirnik powinien ruszyć. To typowa procedura dla pomp mokro-rotor po sezonie grzewczym.

Kiedy NIE stosować Alpha1L?

Pompa nie nadaje się do instalacji solarnych bez wymiennika ciepła, bo glikol propylenowy w stężeniu powyżej 30% degraduje łożyska węglowe szybciej niż czysta woda. W takich obiegach lepiej sprawdzają się pompy z łożyskami ceramicznymi w pełni ceramicznymi (np. Grundfos Solar). Unikaj też montażu w instalacjach otwartych (z otwartym naczyniem wzbiorczym) w piwnicach nieogrzewanych, bo temperatura poniżej 2°C powoduje kondensację pary wodnej na zaciskach elektrycznych.

Alpha1L, Alpha2 czy stary UPS który zamiennik wybrać?

Decyzja między tymi trzema modelami zależy od tego, czy modernizujesz istniejącą instalację, czy budujesz nową z pełną automatyką. Alpha1L to najprostsza energooszczędna pompa obiegowa 180 mm z trzema trybami i PWM profil A. Alpha2 dodaje adaptacyjny tryb AUTO, który sam dobiera krzywą ciśnienia do charakterystyki instalacji w ciągu pierwszych dwóch tygodni pracy, oraz obsługuje profile PWM A i C. Alpha3 to najbardziej zaawansowany model z komunikacją bezprzewodową i trybem FLOWLIMIT, pozwalającym ustawić maksymalny przepływ z dokładnością do 0,1 m³/h.

Dla typowej modernizacji starego kotła z podłogówką Alpha1L w zupełności wystarcza, bo tryb podłogowy sam obniża obroty, gdy zawory rozdzielacza są częściowo zamknięte. Jeśli jednak masz rozbudowaną automatykę strefową z siłownikami termoelektrycznymi na każdym obiegu, Alpha2 z trybem AUTOADAPT lepiej zareaguje na dynamiczne zmiany oporu, bo nauczy się charakterystyki instalacji i dopasuje ciśnienie precyzyjniej niż sztywna krzywa proporcjonalna Alpha1L.

Stary UPS 25-40 to konstrukcja z lat 90., z silnikiem asynchronicznym i trzema stałymi biegami. Wymiana na Alpha1L w ramach tej samej długości montażowej 180 mm trwa kilkanaście minut i nie wymaga żadnych przeróbek rurociągu. Zysk energetyczny waha się od 60% (instalacja z rzadko zamykanymi zaworami) do 90% (instalacja z wieloma strefami i termostatami pokojowymi).

Realne koszty eksploatacji pompy Grundfos na podłogówce

Pompa pracująca w trybie podłogowym przez 5000 godzin sezonu grzewczego (połowa roku) pobiera średnio 12 W, co daje roczne zużycie 60 kWh. Przy cenie 0,65 zł/kWh (taryfa G11, 2024) roczny koszt pracy to 39 zł. Porównywalna stara pompa UPS 25-40 pobiera średnio 65 W, czyli 325 kWh i 211 zł rocznie. Różnica 172 zł/rok zwraca koszt wymiany pompy (450-650 zł) w ciągu 2,5-3,5 lat.

W domach z instalacją pracującą przez 8 miesięcy (przedłużony sezon grzewczy, klimat podgórski) oszczędność rośnie do 240-280 zł rocznie, a zwrot następuje po 2 latach. Do kalkulacji warto doliczyć cichszą pracę: Alpha1L generuje hałas na poziomie 32-38 dB, podczas gdy UPS pracujący na trzecim biegu potrafi osiągać 48-52 dB. W sypialni nad kotłownią ta różnica oznacza spokojniejszy sen.

Dyrektywa ErP (Energy-related Products) 2015/2019 wymaga, aby pompy obiegowe do instalacji grzewczych osiągały wskaźnik EEI ≤ 0,20. Alpha1L spełnia ten wymóg z EEI na poziomie 0,17, co potwierdza deklaracja zgodności CE producenta. Norma PN-EN 16297 określa metodologię pomiaru sprawności pomp obiegowych, a konkretnie wartość PEI (Pump Energy Index), która dla Alpha1L wynosi ≤ 0,17.

Ekonomia w liczbach, czyli kalkulator zwrotu z inwestycji

Jeśli wymieniasz pompę starszą niż UPS 25-40 (np. UPS 25-30 z mocą 50 W na środkowym biegu), oszczędność roczna rośnie do 200-250 zł. Przy pompie Grundfos Alpha1L 25-40 180 kosztującej 550 zł, zwrot następuje po 2,2-2,8 roku. Po 10 latach eksploatacji łączna oszczędność wynosi 1700-2500 zł, przy zerowych kosztach serwisowych (pompa jest bezobsługowa w normalnych warunkach pracy).

Dane techniczne i obliczenia: dyrektywa ErP 2015/2019, norma PN-EN 16297, ceny energii taryfa G11 z 2024 r., średni czas pracy pompy 5000 h/rok w typowej instalacji podłogowej w Polsce centralnej.

Wybór pompy do ogrzewania podłogowego Grundfos Alpha1L 25-40 180 to rozwiązanie, które łączy bezpośredni zamiennik starego UPS z nowoczesną technologią silnika ECM i automatyką PWM. Parametry techniczne pokrywają zapotrzebowanie typowego domu, a kalkulacja zwrotu z inwestycji potwierdza, że wymiana pompy zwraca się w ciągu 2-3 lat samych oszczędności na prądzie. Montaż nie wymaga przeróbek instalacji, a kompatybilność z kotłami wyposażonymi w sygnał PWM profil A czyni tę pompę bezpiecznym wyborem przy modernizacji.

Źródła danych: dyrektywa ErP 2015/2019 (eur-lex.europa.eu), norma PN-EN 16297 dotycząca pomp obiegowych, karty katalogowe producenta pomp obiegowych serii Alpha (grundfos.com), taryfy energii elektrycznej G11 dla gospodarstw domowych (ure.gov.pl), dokumentacja techniczna kotłów kondensacyjnych obsługujących profil PWM A.
