Piec na paliwo stałe i ogrzewanie podłogowe: jak to połączyć?

Masz kocioł na paliwo stałe, marzy Ci się komfort podłogówki, ale intuicyjnie czujesz, że te dwa światy grzeją w różnych temperaturach dosłownie i w przenośni. Piec potrzebuje wody powyżej 60°C, żeby nie rdzewieć od kondensatu, a podłogówka umiera przy czymś więcej niż 55°C na zasilaniu. Bez przemyślanego węzła mieszającego ta para nie dogada się nigdy.

• Dlaczego temperatury są kluczowe
• Zawór mieszający 4-drogowy w instalacji z piecem na paliwo stałe
• Jaka temperatura wody do podłogówki z kotła na pellet i węgiel?
• Układ otwarty czy zamknięty przy piecu na paliwo stałe i podłogówce?
• Ile kosztuje podłączenie ogrzewania podłogowego do kotła na paliwo stałe?
• Sterowanie i automatyka w instalacji z kotłem stałopalnym i podłogówką
• Najczęstsze błędy przy łączeniu kotła na paliwo stałe z podłogówką
• Checklista przed uruchomieniem instalacji
• Najważniejsze zasady udanego połączenia

Dlaczego temperatury są kluczowe

Ogrzewanie podłogowe działa inaczej niż grzejniki ścienne, bo oddaje ciepło przez całą powierzchnię, a nie przez skoncentrowane punkty. Maksymalna temperatura powierzchni podłogi wynosi 29°C w pokojach dziennych i sypialniach, a w łazienkach może sięgać 33°C, co wynika z komfortu cieplnego człowieka przy wyższych wartościach odczuwasz duszność i obrzęk nóg. Granica 33°C nie jest przypadkowa: temperatura skóry stopy wynosi około 28-32°C, więc przekroczenie tego progu odwraca kierunek wymiany ciepła i zaczynasz się pocić zamiast grzać.

Kocioł na paliwo stałe wymaga zupełnie innych parametrów pracy, żeby przetrwać lata bez awarii. Minimalna temperatura wody na zasilaniu to 60°C dla kotłów węglowych i 55°C dla nowoczesnych urządzeń pelletowych, ale chodzi nie tyle o sam próg, co o zjawisko kondensacji pary wodnej ze spalin. Gdy temperatura wymiennika spada poniżej punktu rosy, na jego ściankach wykrapla się woda, w której rozpuszczają się tlenki siarki, tworząc kwas siarkowy. To on wżyna się w stal i po trzech, czterech sezonach dziurawi wymiennik od środka.

Te dwie krzywe temperatur zbiegają się dopiero w punkcie około 55°C, ale tam kocioł dopiero zaczyna ryzykować korozję, a podłogówka już pracuje na pełnych obrotach. Dlatego potrzebujesz czegoś pośredniego urządzenia, które pobierze gorącą wodę z kotła i wymiesza ją z chłodną, wracającą z podłogówki, żeby obie strony dostały to, czego potrzebują.

Zawór mieszający 4-drogowy w instalacji z piecem na paliwo stałe

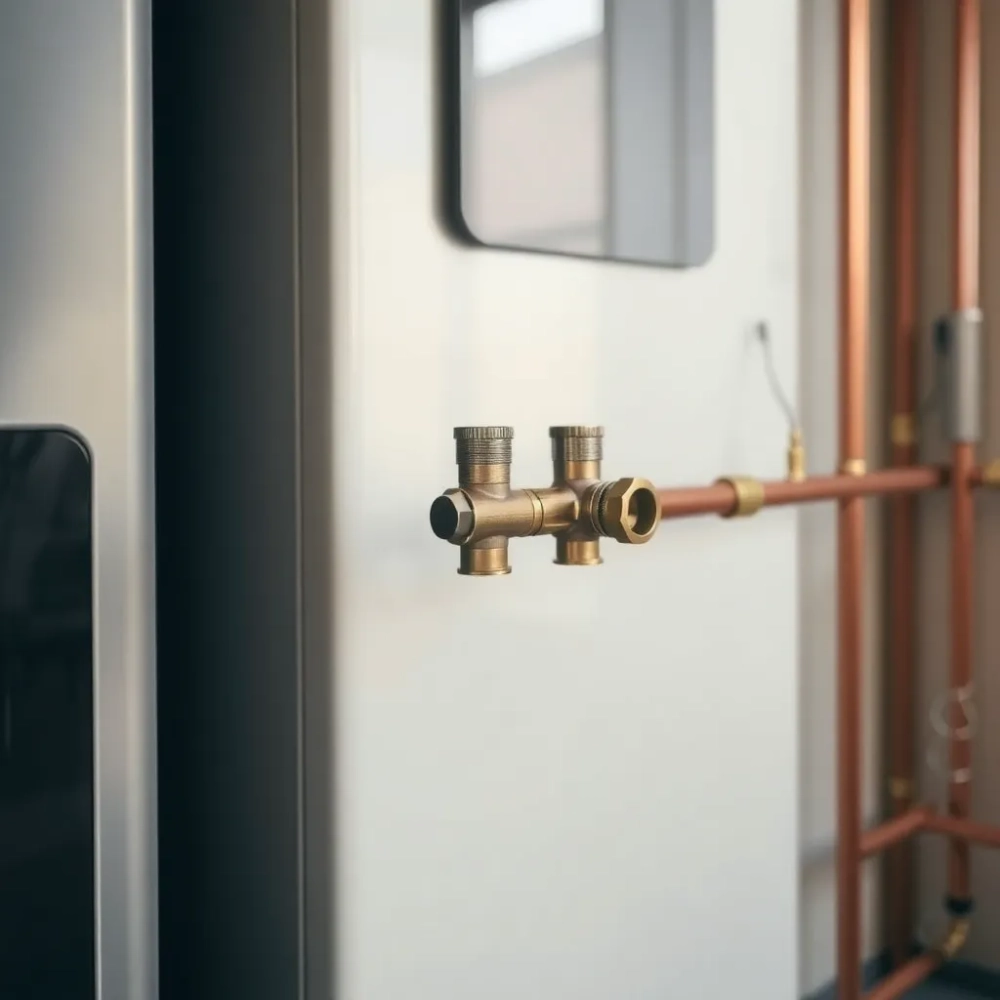

Zawór czterodrogowy, nazywany też mieszaczem termostatycznym, to serce całego układu. Jego budowa jest prosta: korpus z czterema króćcami, wewnątrz ruchomy trzpień lub obrotowy element, który reguluje proporcje między wodą gorącą zasilającą a chłodną powrotną. Gdy trzpień przesuwa się w jedną stronę, więcej gorącej wody płynie do obiegu podłogowego; gdy w drugą mniej, a więcej wraca krótkim obiegiem do kotła.

Krótki obieg, zwany też małym obiegiem kotła, chroni wymiennik przed zimnym szokiem termicznym. Nawet jeśli podłogówka pobiera minimalną ilość ciepła w ciepły marcowy dzień, kocioł wciąż widzi wodę o temperaturze 60°C, bo zawór mieszający cyrkuluje ją w kółko przez krótki odcinek rury. Bez tego obiegu kocioł szybko wychłodziłby się do temperatury pokojowej i zaczął korodować od pierwszego sezonu grzewczego.

Wybór wariantu zależy od powierzchni domu i liczby obiegów grzewczych. W niewielkim domu do 120 m² z jedną pętlą podłogówki wystarczy zawór termostatyczny z głowicą, który sam dba o stałą temperaturę wody. W domach powyżej 150 m², gdzie podłogówka dzieli się na kilka stref o różnych temperaturach, potrzebujesz siłownika i sterownika, bo inaczej łazienka grzeje jak piekło, a sypialnia ledwo ciepła.

Jaka temperatura wody do podłogówki z kotła na pellet i węgiel?

Każde paliwo stałe wymaga innej temperatury minimalnej, bo spaliny mają różny skład chemiczny i różną wilgotność. Węgiel kamienny spala się w temperaturach 1100-1400°C i wytwarza suche spaliny o niskiej zawartości pary wodnej, więc kocioł węglowy toleruje krótkotrwałe zejście do 55°C, ale dłuższa praca poniżej 60°C grozi korozją. Pellet drzewny, sprasowany z trocin pod ciśnieniem, pali się czyściej i przy niższej wilgotności spalin, więc nowoczesne kotły pelletowe dopuszczają pracę od 50°C wzwyż.

Drewno opałowe to osobna kategoria, bo spaliny zawierają dużo pary wodnej z wilgoci resztkowej polan. Kocioł zgazowujący drewno, pracujący w technologii pirolizy, wymaga temperatury wody powyżej 65°C, żeby zapobiec wykraplaniu się wilgoci na wymienniku. Ta wyższa granica wynika z faktu, że drewno o wilgotności 20% wytwarza spaliny zawierające około 15% pary wodnej, podczas gdy pellet o wilgotności 8% tylko 6% różnica chemicznie kolosalna.

Temperatura wody na zasilaniu podłogówki powinna wynosić od 35°C w okresie przejściowym do 50°C przy mrozie minus piętnaście. Krzywa grzewcza, czyli zależność temperatury wody od temperatury zewnętrznej, kompensuje straty ciepła budynku: im zimniej na dworze, tym wyższa temperatura wody. W domu o współczynniku zapotrzebowania na ciepło 70 W/m² przy temperaturze zewnętrznej minus 20°C zasilanie podłogówki wynosi 48-52°C, a przy plus 5°C spada do 30-33°C.

Współczynnik zapotrzebowania na ciepło definiuje norma PN-EN 12831. W domach pasywnych wynosi on poniżej 15 W/m², w energooszczędnych 30-50 W/m², a w starszym budownictwie przekracza 100 W/m². Im niższy współczynnik, tym niższa temperatura wody potrzebna do ogrzewania, co zmniejsza ryzyko korozji kotła.

Kocioł retortowy na węgiel, zasilany automatycznie z zasobnika, pozwala na precyzyjniejszą regulację niż kocioł zasypowy, bo dawka paliwa jest sterowana elektronicznie. Sprawność retortowego sięga 85%, podczas gdy zasypowego rzadko przekracza 70%, co przekłada się na niższe zużycie paliwa i bardziej stabilną temperaturę wody. Pelletowy kocioł z automatycznym podajnikiem i sterownikiem pogodowym osiąga sprawność 92%, ale wymaga suchego magazynu i regularnego czyszczenia palnika.

Układ otwarty czy zamknięty przy piecu na paliwo stałe i podłogówce?

Układ otwarty ogrzewania podłogowego to najprostsza i najtańsza konfiguracja, w której naczynie wzbiorcze stoi otwarte na strychu lub w kotłowni, a woda z instalacji kontaktuje się z powietrzem atmosferycznym. Ciśnienie robocze wynosi zazwyczaj 1,2-1,5 bara, a wszelkie nadwyżki wody odparowują swobodnie do atmosfery. W takim układzie brak konieczności stosowania zaworu bezpieczeństwa, bo parująca woda sama redukuje ciśnienie.

Problem pojawia się, gdy temperatura wody w kotle gwałtownie rośnie na przykład po zaniku prądu i zatrzymaniu pompy obiegowej. Woda w układzie otwartym nie ma dokąd uciec, bo naczynie wzbiorcze jest za małe, żeby skompensować nagłe rozszerzenie objętości. Ciśnienie rośnie, a w skrajnym przypadku może dojść do rozszczelnienia instalacji lub uszkodzenia wymiennika. Dlatego przy kotłach o mocy powyżej 25 kW układ otwarty staje się ryzykowny.

Układ zamknięty eliminuje ten problem przez zastosowanie naczynia wzbiorczego przeponowego i zaworu bezpieczeństwa. Ciśnienie robocze wynosi 1,5-2,5 bara, a każdy skok temperatury kompensuje sprężysta membrana wewnątrz naczynia. Wymiennik płytowy, oddzielający obieg kotła od obiegu podłogówki, pozwala na użycie innego czynnika w każdej części: woda z inhibitorem w kotle, czysta woda w podłodze.

Wężownica schładzająca stanowi alternatywę dla wymiennika płytowego w układzie zamkniętym, ale jej zastosowanie maleje. Kosztuje około 600-900 zł, montuje się ją w kotle i podłącza do sieci wodociągowej, żeby w razie przegrzania przepuścić zimną wodę przez wężownicę i obniżyć temperaturę wymiennika. Warunek: ciśnienie w sieci musi przekraczać ciśnienie w kotle, bo inaczej woda kotłowa cofnie się do kranu.

Brak naczynia wzbiorczego w układzie zamkniętym oznacza utratę gwarancji na kocioł i realne ryzyko awarii przy pierwszym zaniku prądu. Większość producentów uzależnia gwarancję od poprawności doboru naczynia, a jego niedowymiarowanie skutkuje natychmiastowym jej zerwaniem podczas pierwszej kontroli serwisowej.

Separatory powietrza i odpowietrzniki automatyczne rozwiązują problem zapowietrzania podłogówki, który w układzie otwartym jest szczególnie dotkliwy. Woda nasycona tlenem reaguje ze stalą kotła, tworząc rdzę, a pęcherzyki powietrza w pętlach podłogowych blokują przepływ i tworzą zimne strefy. Separator montowany na powrocie przed kotłem wyłapuje mikropęcherzyki, a odpowietrzniki na rozdzielaczu usuwają większe skupiska powietrza przy każdym napełnianiu.

Ile kosztuje podłączenie ogrzewania podłogowego do kotła na paliwo stałe?

Koszt samego węzła mieszającego, czyli zaworu czterodrogowego wraz z osprzętem, waha się od 800 zł za wariant ręczny do 4 000 zł za pełny zestaw automatyczny ze sterownikiem pogodowym. To cena samego urządzenia, bez montażu i okablowania, które w przypadku automatyki dorzucają kolejne 600-1 200 zł. Przy domu 150 m² z dwiema pętlami podłogówki kompletny węzeł kosztuje 3 500-5 500 zł w wariancie automatycznym.

Kocioł zasypowy na węgiel kosztuje 5 000-12 000 zł, ale jego sprawność 65-70% i ręczna obsługa obniżają komfort użytkowania. Wymaga codziennego zasypywania, popielenia i czyszczenia, a regulacja temperatury polega na ograniczaniu dopływu powietrza, co jest niedokładne i zmienia się z czasem w miarę spalania paliwa. Sprawdza się w domach do 100 m², gdzie inwestor szuka najniższej ceny zakupu.

Kocioł retortowy na węgiel kosztuje 9 000-18 000 zł, oferując sprawność 80-85% i automatyczne podawanie paliwa z zasobnika o pojemności 200-400 kg. Sterownik steruje ślimakiem podającym i wentylatorem nadmuchowym, utrzymując temperaturę wody w zakresie ±3°C. Komfort znacznie wyższy, bo zasypanie raz na 3-5 dni wystarcza. Sprawdza się w domach 120-200 m².

Kocioł pelletowy to wydatek 14 000-28 000 zł, ale sprawność 90-92% i pełna automatyka czynią go najwygodniejszym wariantem. Sterownik pogodowy integruje się z zaworem mieszającym, optymalizując krzywą grzewczą i minimalizując zużycie paliwa. Wymaga suchego magazynu na 3-8 ton pelletu, zadaszonego i wentylowanego, oraz regularnego czyszczenia palnika co 7-14 dni. Sprawdza się w domach 150-300 m² i wszędzie tam, gdzie liczy się wygoda.

Porównanie kosztów eksploatacji pokazuje, że pellet wygrywa przy dużym zużyciu, ale przy małych domach różnica się zaciera. Dom 120 m² zużywa rocznie około 3-4 tony pelletu, 4-6 ton węgla kamiennego lub 6-8 ton drewna opałowego. Przy cenach z 2024 roku (pellet 1 600-1 900 zł/t, węgiel 1 100-1 400 zł/t, drewno 350-500 zł/m³) roczny koszt ogrzewania waha się od 4 200 zł (drewno) do 6 800 zł (pellet). Wybór paliwa to osobna decyzja, niezależna od techniki łączenia z podłogówką.

Sterowanie i automatyka w instalacji z kotłem stałopalnym i podłogówką

Sterownik kotła to mózg całego systemu, odpowiedzialny za utrzymanie zadanej temperatury wody na zasilaniu kotła. Czujnik temperatury wody montuje się na wyjściu z kotła, najczęściej w króćcu pomiarowym lub na rurze w odległości nie większej niż 50 cm od wylotu. Sterownik porównuje wskazanie czujnika z wartością zadaną i steruje wentylatorem nadmuchowym oraz pompą obiegową, regulując intensywność spalania.

Sterownik zewnętrzny obiegu podłogowego montuje się w rozdzielaczu lub w szafce przy kotle i odpowiada za sterowanie zaworem mieszającym. Czujnik temperatury wody na zasilaniu podłogówki montuje się za zaworem mieszającym, a czujnik temperatury zewnętrznej na północnej ścianie budynku, na wysokości 2-3 metrów, w cieniu. Na podstawie tych dwóch wartości sterownik oblicza optymalną temperaturę wody i przesuwa trzpień zaworu, regulując proporcje mieszania.

Czujnik temperatury zewnętrznej montuj po północnej stronie, gdzie nie dociera bezpośrednie słońce. Bezpośrednie nasłonecznienie fałszuje wskazania: w słoneczny, mroźny dzień ściana południowa nagrzewa się do 15°C, a sterownik wyłącza ogrzewanie. W nocy temperatura spada do minus dziesięciu, a dom wychładza się, bo kocioł nie nadąża.

Czujniki temperatury wewnętrznej w pokojach, podłączone do sterownika obiegu, pozwalają na korektę krzywej grzewczej. Gdy w salonie temperatura przekroczy 22°C, sterownik domyka zawór mieszający i obniża temperaturę wody o 2-3°C, zmniejszając moc grzewczą. Gdy w sypialni spadnie poniżej 19°C, otwiera zawór na dłużej, kompensując niższą temperaturę w pomieszczeniu. Bez tych czujników regulacja opiera się wyłącznie na temperaturze zewnętrznej, co nie uwzględnia zysków ciepła od słońca, kuchni czy urządzeń elektrycznych.

Najczęstsze błędy przy łączeniu kotła na paliwo stałe z podłogówką

Brak zaworu mieszającego to grzech główny instalacji, który objawia się po pierwszym sezonie grzewczym czarnymi plamami na podłodze w miejscach, gdzie rury podłogowe są najgorętsze. Beton przyjmuje temperaturę wody 70°C, ale żywica w deskach podłogowych zaczyna mięknąć przy 55°C, a parkiet dębowy pęcznieje i rozsycha się przy temperaturze powierzchni powyżej 28°C. Zawór mieszający obniża temperaturę wody do bezpiecznego poziomu i problem znika.

Zbyt małe naczynie wzbiorcze to drugi najczęstszy błąd, prowadzący do cyklicznego otwierania zaworu bezpieczeństwa i ubytków wody. Naczynie dobiera się na podstawie pojemności instalacji: w układzie zamkniętym o pojemności 200 l potrzebujesz naczynia 80 l, a przy 400 l naczynia 140 l. Niedowymiarowanie objawia się kapiącym zaworem bezpieczeństwa przy każdym nagrzaniu kotła do temperatury roboczej.

Montaż czujnika temperatury zewnętrznej na ścianie południowej to błąd klasyczny, bo sterownik reaguje na słońce, nie na mróz. Ściana południowa w słoneczny dzień zimowy nagrzewa się do 20°C nawet przy minus dziesięć na zewnątrz, a sterownik wyłącza ogrzewanie. Po zmroku temperatura ściany spada do minus piętnaście, kocioł wraca do pracy, ale dom zdążył się wychłodzić o 2-3°C. Czujnik na ścianie północnej eliminuje ten problem.

Brak grupy pompowej przy wielu obiegach to częsty problem w domach powyżej 150 m², gdzie podłogówka dzieli się na kilka pętli o różnych długościach. Bez pomp wspomagających dłuższe pętle dostają za mało wody i grzeją słabiej, a krótsze za dużo i przegrzewają pomieszczenia. Grupa pompowa z zaworem równoważącym reguluje przepływ w każdej pętli osobno, zapewniając równomierne rozprowadzenie ciepła.

Podłączenie podłogówki bezpośrednio do kotła zasypowego bez automatycznego sterowania to kolejna pułapka. Kocioł zasypowy wymaga ręcznej regulacji temperatury, a podłogówka potrzebuje stabilnych parametrów wody. Bez sterownika temperatura wody skacze od 50°C rano do 85°C wieczorem, gdy węgiel się rozpalił. Podłogówka reaguje na to opóźnieniem 4-6 godzin, bo beton akumuluje ciepło, ale w końcu oddaje je w postaci przegrzania wieczorem i wychłodzenia nad ranem.

Użycie rur podłogowych o zbyt małej średnicy to błąd rzadziej spotykany, ale równie kosztowny. Rury PE-X 16 mm przy pętlach dłuższych niż 80 m mają zbyt duży spadek ciśnienia i pompę trzeba ustawiać na maksymalną moc. Rury PE-X 20 mm pozwalają na pętle do 120 m bez problemów z przepływem. Grubość ścianki rury ma mniejsze znaczenie niż średnica wewnętrzna.

Brak izolacji termicznej pod rurami podłogowymi to błąd, który marnuje 20-30% ciepła. Bez izolacji ciepło ucieka w podłogę na grunt lub w strop, zamiast ogrzewać pomieszczenie. Styropian podłogowy EPS 100 o grubości 10-15 cm pod rurami zmniejsza straty do minimum i skraca czas nagrzewania podłogi o 40%. Koszt izolacji to 2 000-4 000 zł dla domu 120 m², a zwraca się w ciągu dwóch sezonów grzewczych.

Podłączenie pompy obiegowej bez zaworu zwrotnego powoduje przepływ wsteczny w czasie postoju pompy. Gdy pompa się wyłącza, grawitacja wciąż pcha wodę przez rury, kocioł traci ciepło, a podłogówka nie oddaje ciepła do pomieszczeń. Zawór zwrotny za pompą blokuje przepływ wsteczny i wymusza cyrkulację tylko wtedy, gdy pompa pracuje.

Brak ochrony kotła przed zimnym powrotem przy zaniku prądu to realne zagrożenie, nie abstrakcja. Pompa obiegowa się zatrzymuje, kocioł wciąż grzeje, woda w wymienniku osiąga 95°C i paruje. Zawór bezpieczeństwa otwiera się, woda ucieka, a kocioł dalej grzeje na sucho. Po 10-15 minutach temperatura wymiennika przekracza 200°C i dochodzi do trwałego uszkodzenia. Awaryjne chłodzenie grawitacyjne przez zawór termiczny lub zasilacz UPS dla pompy to nie luksus, lecz konieczność.

Checklista przed uruchomieniem instalacji

• Sprawdź ciśnienie w naczyniu wzbiorczym powinno wynosić 1,0-1,2 bar dla układu zamkniętego, dobierane do wysokości instalacji
• Przepłucz instalację wodą pod ciśnieniem 3 bar przez 30 minut, żeby usunąć resztki montażowe i opiłki metalu
• Odpowietrz każdą pętlę podłogową osobno przez zawory na rozdzielaczu, aż pojawi się woda bez pęcherzyków
• Ustaw krzywą grzewczą w sterowniku zgodnie z instrukcją producenta kotła i zmierzonym zapotrzebowaniem budynku
• Sprawdź działanie zaworu bezpieczeństwa przez ręczne otwarcie powinien wypuścić wodę i sam się zamknąć
• Skontroluj temperaturę na każdej pętli podłogowej termometrem różnice powyżej 3°C sygnalizują zapowietrzenie
• Zweryfikuj kierunek przepływu na pompie obiegowej strzałka na obudowie musi zgadać się z rzeczywistym kierunkiem
• Ustaw parametry pracy kotła: temperaturę minimalną 60°C dla węgla, 55°C dla pelletu, 65°C dla drewna
• Przetestuj reakcję zaworu mieszającego na zmianę zadanej temperatury powinien płynnie przesunąć trzpień w ciągu 60 sekund
• Zanotuj datę uruchomienia i wykonaj pierwszy odczyt ciśnienia oraz temperatury porównanie z odczytem za miesiąc wykaże ewentualne nieszczelności

Najważniejsze zasady udanego połączenia

Klucz do sukcesu to trzy elementy działające razem: zawór mieszający chroniący kocioł przed niską temperaturą, automatyka stabilizująca parametry wody i minimalna temperatura robocza kotła wynosząca 60°C dla węgla lub 55°C dla pelletu. Bez któregokolwiek z tych trzech elementów instalacja albo koroduje, albo przegrzewa podłogę, albo zużywa niepotrzebnie dużo paliwa.

Decyzja o układzie otwartym lub zamkniętym wynika z mocy kotła i powierzchni domu. Przy kotle do 20 kW i domu do 120 m² układ otwarty jest tańszy i wystarczający. Przy większych parametrach układ zamknięty z wymiennikiem płytowym eliminuje ryzyko przegrzania i pozwala na precyzyjną kontrolę ciśnienia. Koszt różnicy zwraca się w ciągu 5-7 lat dzięki mniejszym stratom wody i niższemu ryzyku awarii.

Pellet wygrywa z węglem i drewnem pod względem komfortu, ale wymaga suchego magazynu i regularnej konserwacji palnika. Węgiel zasypowy jest najtańszy w zakupie, ale najdroższy w obsłudze. Drewno opałowe zajmuje pośrednią pozycję, ale wymaga dużo miejsca na skład i długiego sezonowania. Każde z tych paliw współpracuje z podłogówką poprawnie, o ile temperatura wody w kotle nie spada poniżej progu korozyjnego.

Norma PN-EN 303-5:2012 definiuje klasy sprawności kotłów na paliwo stałe. Klasa 5, obowiązkowa od 2020 roku dla nowych urządzeń, wymaga sprawności minimum 88% dla kotłów węglowych i 90% dla pelletowych. Ekoprojekt, czyli dyrektywa unijna 2009/125/WE, nakłada dodatkowe wymagania dotyczące emisji pyłu i tlenków azotu, które spełniają tylko nowoczesne urządzenia z automatycznym podawaniem paliwa.

Przed podjęciem decyzji o wyborze kotła i techniki mieszania warto skonsultować projekt z instalatorem z co najmniej 10-letnim doświadczeniem w systemach z paliwem stałym. Każdy dom ma inną charakterystykę cieplną, a każdy układ podłogowy inne rozmieszczenie pętli. Projekt hydrauliczny, wykonany w programie typu Audytor OZC lub termPlan, określa dokładne moce grzewcze, średnice rur, nastawy zaworów i parametry pracy pompy. Bez tego dokumentu instalacja działa na ślepo i przysparza kłopotów zamiast komfortu.

Źródła danych i norm: PN-EN 303-5:2012 (Kotły grzewcze na paliwa stałe), PN-EN 12831 (Metoda obliczania zapotrzebowania na ciepło), Dyrektywa 2009/125/WE (Ekoprojekt), Rozporządzenie Ministra Infrastruktury z 2009 roku w sprawie warunków technicznych budynków, dane rynkowe cen paliw i komponentów z portali branżowych (instalacjebud.pl, gramwzielone.pl, biomasa.org).
