Jakie wymiary paneli wybrać, żeby nie przepłacić i zmieścić wszystko?

Wymiary paneli decydują o tym, ile zmieścisz na dachu, ile metrów kwadratowych pokryjesz podłogą i ile stracisz na docinkach. Zanim zamówisz towar, warto wiedzieć, że różnica trzech centymetrów przy panelu fotowoltaicznym potrafi zmienić liczbę modułów w rzędzie, a przy panelu podłogowym potrafi zadecydować o konieczności cięcia przy każdej ścianie. Poniżej konkretne liczby, normy i mechanizmy, które rządzą tymi wymiarami, bez lania wody i bez chwytów sprzedażowych.

• Standardowe wymiary paneli fotowoltaicznych
• Wymiary paneli podłogowych laminowanych i winylowych
• Jak dobrać wymiary paneli do powierzchni dachu i pomieszczenia
• Najczęstsze błędy przy wyborze wymiarów paneli

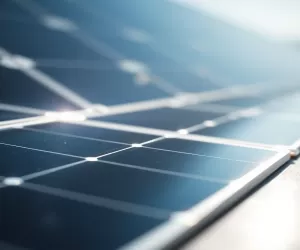

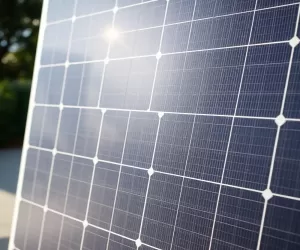

Standardowe wymiary paneli fotowoltaicznych

Rynek fotowoltaiczny w Polsce opiera się w ogromnej większości na modułach krystalicznych w trzech formatach: 60 ogniw, 72 ogniwa oraz nowszych 54 ogniwa. Te liczby przekładają się na długość i szerokość modułu, ponieważ każde standardowe ogniwo ma około 156,75 mm w starszych konstrukcjach lub 182 mm w modułach nowej generacji.

Moduł 60-ogniwowy w technologii PERC/Shingled mierzy najczęściej 1640 × 992 mm, a jego grubość (razem z ramą) waha się od 30 do 40 mm. Taka płyta waży od 18 do 21 kg, a jej powierzchnia robocza wynosi 1,627 m². Przy mocy nominalnej 320-340 W uzyskujemy gęstość mocy rzędu 200 W/m², co przekłada się na realną produkcję roczną w polskich warunkach.

Format 72-ogniwowy, stosowany w instalacjach dachowych i naziemnych, osiąga 1956 × 992 mm przy masie 23-26 kg. Grubość rośnie do 35-40 mm, bo większa rama musi utrzymać większy ciężar szkła i ogniw. Powierzchnia to 1,940 m², a moc nominalna sięga 400-440 W w najnowszych konstrukcjach TOPCon.

Nowa fala modułów z ogniwami 182 mm (M10) i 210 mm (G12) wymusiła zmianę wymiarów paneli fotowoltaicznych. Moduł 54-ogniwowy w topologii half-cut ma wymiary 1722 × 1134 mm, a moduł 66-ogniwowy (G12) sięga 2382 × 1134 mm. Różnica wynika z fizycznego rozmiaru ogniwa: większe ogniwo daje wyższą moc nominalną, ale jednocześnie zwiększa powierzchnię modułu i jego masę.

Przelicznik mocy na metr kwadratowy wygląda tak: przy formacie 60-ogniwowym PERC uzyskujesz około 200 W/m², przy formacie TOPCon 54-ogniwowym około 215 W/m², a przy modułach bifacjalnych z ogniwami G12 nawet 230 W/m². W praktyce oznacza to, że na dach 30 m² zmieścisz 18 modułów 60-ogniwowych albo 14 modułów TOPCon 66-ogniwowych, a moc instalacji waha się od 6 kW do 8,2 kW.

Na co uważać przy planowaniu pokrycia dachu: szerokość modułu musi zmieścić się pomiędzy krokwiakami lub pomiędzy szynami montażowymi. Standardowy rozstaw krokwi w Polsce wynosi 80-90 cm, a moduł 60-ogniwowy ma 99,2 cm, więc bez problemu kładzie się go na dwóch sąsiednich parach krokwi. Przy module 1134 mm szerokości trzeba upewnić się, że szyny nośne mają rozstaw minimum 110 cm, bo inaczej moduł będzie wystawał poza mocowanie.

Przed zakupem modułów zmierz rozstaw krokwi lub zapytaj wykonawcę o rozstaw szyn. Różnica 4 cm w szerokości modułu potrafi zepsuć cały projekt montażowy.

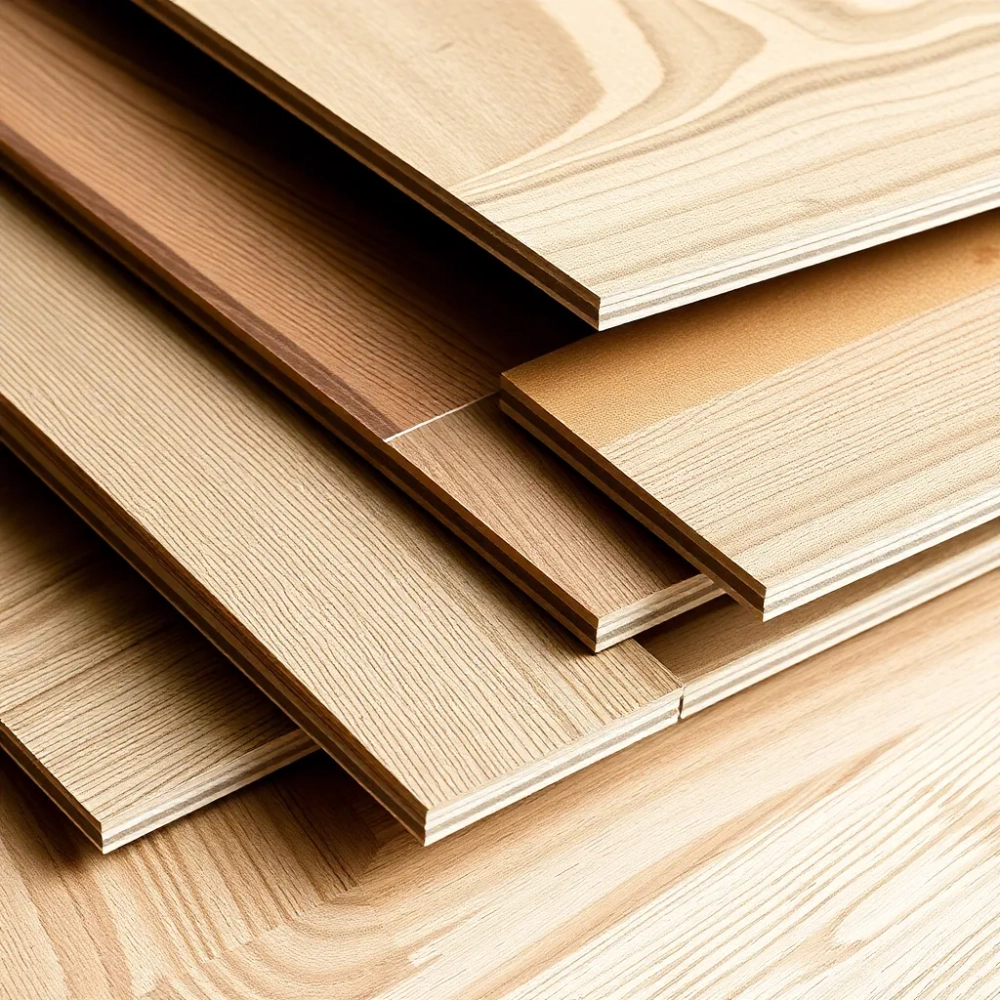

Wymiary paneli podłogowych laminowanych i winylowych

Panele podłogowe występują w kilku formatach, które wynikają z ergonomii montażu i logistyki transportu. Najpopularniejszy w Polsce format laminowany to 1285 × 192 mm (klasa AC4/AC5), ale spotkasz też deski 1380 × 193 mm i dłuższe 1845 × 188 mm w kolekcjach premium.

Grubość paneli laminowanych mieści się w przedziale 7-12 mm, a grubość rdzenia HDF wynosi od 6,5 do 11 mm. Cieńsze panele (7 mm) są tańsze i lżejsze, ale gorzej tłumią hałas uderzeniowy i mają krótszą żywotność. Grubsze panele (10-12 mm) leżą stabilniej, lepiej maskują drobne nierówności podłoża i wytrzymują większe obciążenia punktowe.

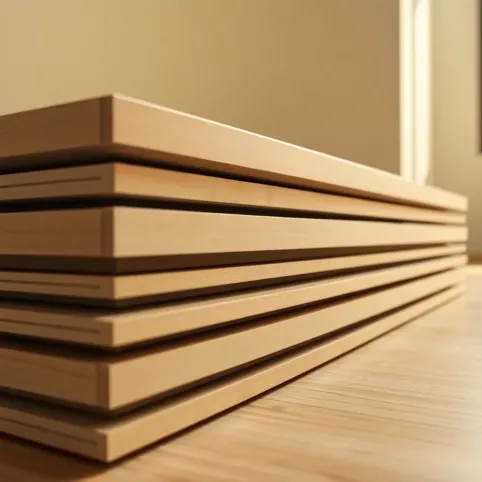

Panele winylowe SPC (sztywne rdzenie z kamienno-polimerowego kompozytu) mają najczęściej wymiary 1220 × 180 mm przy grubości 4-6,5 mm. Format LVT (elastyczne winylowe) to zwykle 940 × 470 mm lub długie deski 1220 × 228 mm imitujące surowe drewno.

Szerokość panela wpływa bezpośrednio na to, ile sztuk potrzebujesz na pokój. W pokoju o powierzchni 18 m² przy panelu 1285 × 192 mm wychodzi około 73 sztuk (z 5% zapasu na docinki), a przy szerszym panelu 1220 × 180 mm już 82 sztuki. Ta różnica wynika z powierzchni pojedynczej deski: im większy format, tym mniej sztuk, ale też trudniej ułożyć wzór w wąskim pomieszczeniu.

Długość panela ma znaczenie przy transporcie i przy układaniu w dużych pomieszczeniach. Krótsze deski (1285 mm) łatwiej wnieś windą na piętro i łatwiej manewrować w wąskich korytarzach. Dłuższe deski (1845 mm) lepiej wyglądają w salonach powyżej 25 m², bo mniej widocznych łączeń poprawia odbiór wzoru drewna, ale w sypialni 12 m² mogą wymagać niepotrzebnych docięć.

Nie układaj paneli laminowanych cieniowych (7 mm) w pomieszczeniach z ogrzewaniem podłogowym wodnym. Rdzeń HDF w takiej grubości nie wytrzymuje długotrwałych cykli grzania do 28°C i pęcznieje na łączeniach. Bezpieczne minimum to 8 mm, a najlepiej 10 mm z oznaczeniem producenta dopuszczającym kontakt z wodą.

Panele winylowe SPC o grubości 5-6,5 mm łączą w sobie wodoodporność, stabilność termiczną i wytrzymałość na uderzenia. Sprawdzają się w kuchniach, łazienkach i przedpokojach. Ich wymiary paneli są mniejsze niż laminatów (zwykle 1220 × 180 mm), ale za to mają zintegrowany podkład korkowy lub IXPE, co eliminuje konieczność osobnego maty wygłuszającej.

Jak dobrać wymiary paneli do powierzchni dachu i pomieszczenia

Dobór paneli fotowoltaicznych do dachu zaczyna się od zmierzenia trzech rzeczy: powierzchni użytkowej połaci (bez okapu, komina i okien połaciowych), kierunku spadku (południe, wschód-zachód) i kąta nachylenia. Na dachu o nachyleniu 30-40 stopni i ekspozycji południowej panele leżą najwydajniej, ale moduły 60-ogniwowe (1640 × 992 mm) mieszczą się też na dachu o nachyleniu 15 stopni, bo wiatr nie dostaje się pod ramę tak mocno jak przy stromym kącie.

Obliczenie liczby modułów wygląda następująco: mierzysz szerokość dachu w metrach (na przykład 8,4 m), dzielisz przez szerokość modułu w metrach (0,992 m dla formatu 60-ogniwowego) i zaokrąglasz w dół do pełnej liczby rzędów. Przy dachu 8,4 m wychodzi 8 rzędów modułów 60-ogniwowych (8 × 992 mm = 7936 mm, zostaje 46 mm luzu na boczne klemy montażowe).

Potem liczysz rzędy w pionie. Na dachu o długości połaci 4,2 m i module 60-ogniwowym o długości 1640 mm wychodzą 2 rzędy (2 × 1640 = 3280 mm, zostaje 920 mm na okap i odstęp od kalenicy). Instalacja finalna to 8 × 2 = 16 modułów, czyli 5,4 kWp mocy. Taki układ zajmuje 26,5 m² powierzchni dachu i produkuje rocznie około 4800 kWh w polskich warunkach nasłonecznienia.

Dobór paneli podłogowych do pomieszczenia rządzi się inną logiką. Najważniejsze są trzy rzeczy: proporcje pokoju, kierunek układania (prostopadle do okna czy równolegle) i szerokość ostatniego rzędu. W pokoju 4,2 × 4,2 m przy panelu 1285 mm długości ułożenie wzdłuż okna daje 3 rzędy po 2 panele, a ostatni rząd ma 192 mm bez docinki. W pokoju 4,5 × 4,2 m przy tym samym panelu ostatni rząd ma już 285 mm, więc trzeba dociąć.

Szerokość panela wpływa na liczbę łączeń poprzecznych. Panele 192 mm dają łączenie co 19 cm, panele 228 mm co 23 cm. W wąskim korytarzu (1,1 m) panel 228 mm mieści się w 4 rzędach bez docinki, a panel 192 mm w 5 rzędach z docinką ostatniej deski. Mniej łączeń oznacza mniejsze ryzyko rozszczelnienia przy zalaniu, ale większy koszt samego materiału.

Obliczając panele do pokoju, dodaj 7-10% zapasu, nie 5%. Polskie normy budowlane (PN-EN 12825) dopuszczają tolerancję wymiarową ±0,5 mm na metr długości panela, więc przy większych powierzchniach te drobne odchyłki się kumulują i ostatni rząd potrafi być krótszy o 2-3 cm niż przewiduje kalkulator.

Dla pomieszczeń o nieregularnym kształcie (litera L, skosy, wnęki) wybieraj panele o mniejszej powierzchni jednostkowej. Panele 1285 × 192 mm łatwiej docinać w narożnikach niż panele 1845 × 188 mm, bo mniejszy format daje mniej odpadu. W łazience 6 m² z wnęką na pralkę panel 1285 mm daje 8% odpadu, a panel 1845 mm aż 15%.

Najczęstsze błędy przy wyborze wymiarów paneli

Pierwszy błąd to wybór modułów fotowoltaicznych bez sprawdzenia rozstawu krokwi. Standardowy rozstaw 80-90 cm daje cztery rzędy szyn montażowych na metr szerokości dachu. Moduł 60-ogniwowy o szerokości 992 mm leży wygodnie na dwóch sąsiednich parach krokwi. Moduł 1134 mm (TOPCon 54-ogniwowy) wymaga szerszych szyn, bo przy rozstawie 90 cm wychodzi mu jeden krokiew na środku modułu i drugi na krawędzi, co wymaga dodatkowych uchwytów.

Drugi błąd to niedoszacowanie grubości panela podłogowego. W mieszkaniu z ogrzewaniem podłogowym wodnym, gdzie temperatura posadzki sięga 27°C, rdzeń HDF cieńszy niż 8 mm pęcznieje na łączeniach w ciągu 2-3 sezonów grzewczych. Mechanizm jest prosty: cykle grzania i chłodzenia powodują rozszerzalność termiczną rdzenia o 0,1-0,3% w kierunku poprzecznym, a cieńszy rdzeń nie ma wystarczającej masy, żeby rozproszyć naprężenia. Panele pękają w zamkach click.

Trzeci błąd to kupowanie paneli laminowanych o długości 1845 mm do pokojów mniejszych niż 12 m². W takiej przestrzeni deska 1845 mm musi być docinana przy każdej ścianie, co daje 12-18% odpadu zamiast typowych 7%. Producenci paneli podłogowych projektują formaty pod konkretne przedziały powierzchni: do 12 m² najlepszy jest panel 1285 mm, od 12 do 25 m² panel 1380 mm, a powyżej 25 m² deski 1845 mm.

Nie łącz paneli fotowoltaicznych o różnych wymiarach w jednym stringu. Moduł 60-ogniwowy i moduł 72-ogniwowy mają różne napięcia obwodu otwartego (Voc) i różne prądy zwarcia (Isc), a inwerler dopasowuje parametry pracy do najsłabszego ogniwa. Różnica napięć powoduje straty mocy rzędu 8-15%, a inwerler może wejść w tryb ochronny przy nierównomiernym obciążeniu stringów.

Czwarty błąd to ignorowanie masy paneli przy planowaniu konstrukcji dachu. Dach krokwiowy o wymiarach krokwi 8 × 18 cm i rozstawie 90 cm wytrzymuje obciążenie do 150 kg/m² w stanie użytkowania, co odpowiada 7-8 modułom 60-ogniwowym na metr kwadrat. Moduły TOPCon o masie 22 kg/m² (przeliczenie: 21 kg na 1,95 m² = 10,8 kg/m², ale z ramą i klemami rośnie do 14-16 kg/m²) mieszczą się w tym limicie bez problemu. Problem zaczyna się przy starszych dachach z lat 70., gdzie krokwie mają przekrój 6 × 14 cm i rozstaw 100 cm. Tam bez wzmocnienia konstrukcji nie zamontujesz więcej niż 4 kWp.

Piąty błąd to układanie paneli podłogowych w łazience bez sprawdzenia klasy wodoodporności. Panele laminowane oznaczone AC4 wytrzymują zachlapanie, ale nie znoszą stojącej wody przez dłużej niż 30 minut. Panele oznaczone AC5 z rdzeniem wodoodpornym (np. AquaSafe) wytrzymują 24 godziny w wodzie bez pęcznienia. Panele winylowe SPC są w pełni wodoodporne i nie mają tego ograniczenia.

Szósty błąd to wybór paneli fotowoltaicznych bez uwzględnienia odstępu między modułami. Normy producentów wymagają minimum 10 mm odstępu między modułami w rzędzie (termiczna rozszerzalność ramy aluminiowej) i minimum 50 mm odstępu od krawędzi dachu (obciążenie wiatrem). Przy dachu 8,4 m i module 992 mm z odstępem 10 mm wychodzi 8 modułów na rząd (8 × 992 + 7 × 10 = 8004 mm), zostaje 396 mm na boczne klemy.

Siódmy błąd to niedoszacowanie szerokości panela przy pomieszczeniach z futrynami ościeży i listwami przypodłogowymi. Standardowa listwa przypodłogowa ma 70-80 mm, ale przy panelu laminowanym 192 mm trzeba doliczyć 10-15 mm dylatacji przy ścianie. Łącznie potrzebujesz 25-30 cm wolnej przestrzeni od ściany do krawędzi panela. W wąskim przedpokoju 1,2 m panel 192 mm daje 5 rzędów (5 × 192 = 960 mm), a po odjęciu dylatacji zostaje 200 mm na listwy i ościeżnice.

Ósmy błąd to brak weryfikacji tolerancji wymiarowej panela. Norma PN-EN 13329 dla paneli laminowanych dopuszcza odchyłkę ±0,5 mm na długość i ±0,3 mm na szerokość. Przy panelach 1285 mm to ledwo zauważalne, ale przy łączeniu 10 paneli w rzędzie różnica potrafi się skumulować do 3-5 mm, co wymaga korekty w ostatnim rzędzie. Producenci premium trzymają tolerancję ±0,2 mm, a budżetowe ±0,8 mm.

W dużych pomieszczeniach (powyżej 30 m²) używaj paneli z jednej partii produkcyjnej. Nawet w ramach tej samej klasy AC5 partie różnią się odcieniem o 5-10% w skali Delta E, a w świetle bocznym okna różnica potrafi być widoczna gołym okiem na łączeniach.

Źródła danych i normy

Wymiary modułów fotowoltaicznych: normy producentów (Longi, Jinko, Trina, JA Solar), karty techniczne 2024. Wymiary paneli podłogowych: normy PN-EN 13329 (laminowane), PN-EN 16511 (winylowe SPC/LVT), tolerancje wymiarowe zgodne z PN-EN 12825. Wymagania konstrukcyjne dachów: Eurocode 1 (obciążenie wiatrem i śniegiem), PN-EN 1991-1-3. Masę i rozkład obciążeń paneli fotowoltaicznych na konstrukcję dachu reguluje norma PN-EN 1991-1-1.
