Ogrzewanie podłogowe – warstwy i grubości, które naprawdę mają znaczenie

Źle dobrana grubość warstw podłogówki to cichy złodziej energii: przy zbyt cienkiej izolacji ciepło ucieka w strop, przy zbyt grubej wylewce grzeje się beton zamiast pomieszczenia. Różnica między prawidłowym a przypadkowym układem potrafi sięgać 15-30% kosztów eksploatacji rocznie, a błędu nie da się potem naprawić bez kucia posadzki. Poniżej kompletny przepis na to, jak ułożyć ogrzewanie podłogowe warstwa po warstwie, żeby grzało wydajnie, równomiernie i przez dekady.

• Mokry, suchy czy frezowany? System a grubość warstw podłogówki
• Grubość izolacji pod ogrzewanie podłogowe styropian, styrodur czy folia refleksyjna
• Checklist przed uruchomieniem podłogówki (12 punktów)

Mokry, suchy czy frezowany? System a grubość warstw podłogówki

Wybór technologii determinuje każdy następny centymetr. Mokry system to wciąż klasyka nowego budownictwa: rury PE-Xc lub PE-RT II zatopione w jastrychu cementowym albo anhydrytowym. Suchy system sprawdza się przy remontach, niskich stropach i drewnianych podłogach na legarach. Frezowanie natomiast pozwala wciąć rury w istniejącą wylewkę bez demontażu.

Mokry wariant ma sens wtedy, gdy projektant przewidział rezerwę wysokości i można poczekać 3-4 tygodnie na wiązanie jastrychu. Jego przewaga to akumulacja ciepła: beton nagrzewa się powoli, ale oddaje je stabilnie przez wiele godzin, co obniża liczbę cykli pracy kotła.

Suchy system rezygnuje z akumulacji na rzecz szybkości reakcji. Cienka blacha aluminiowa lub specjalna mata kanalikowa rozprowadza ciepło błyskawicznie, a rury 14 lub 16 mm leżą bezpośrednio pod panelem czy deską. To rozwiązanie wybiera się, gdy strop ma mniej niż 12 cm zapasu albo konstrukcja nie udźwignie dodatkowych 80-120 kg/m² mokrego jastrychu.

Frezowanie to chirurgiczna opcja remontowa. Specjalna maszyna wycina w istniejącej wylewce rowki o głębokości 16-18 mm, wciska rurę i zamyka ją cienką warstwą masy szpachlowej. Minus: konieczny jest wcześniejszy skan grubości posadzki (minimum 5 cm betonu) i brak możliwości dodania porządnej izolacji, więc ten wariant nigdy nie dorówna efektywności mokrej podłogówki.

Grubość izolacji pod ogrzewanie podłogowe styropian, styrodur czy folia refleksyjna

Izolacja termiczna to fundament opłacalności całej instalacji. Bez niej 30-50% ciepła z rur ucieka w dół, zamiast ogrzewać pomieszczenie. Norma PN-EN 1264 nakłada obowiązek takiego doboru materiału, by strata w dół nie przekroczyła określonych wartości; w praktyce oznacza to konkretne grubości w zależności od tego, co znajduje się pod stropem.

Nad gruntem i nad nieogrzewaną piwnicą kładzie się 8-10 cm EPS 100 lub XPS. Lambda 0,030-0,038 wyznacza klasę materiału: im niższa wartość, tym mniejsza przewodność i cieńsza warstwa potrzebna do spełnienia warunków normy. Styrodur wygrywa wszędzie tam, gdzie pojawia się wilgoć lub nacisk powyżej 5 kPa, bo nie chłonie wody i ma zamkniętą strukturę komórkową.

Na piętrze nad ogrzewanym pomieszczeniem wystarczą zazwyczaj 3 cm EPS o podwyższonej twardości albo 2,5 cm panelu refleksyjnego z folią aluminiową 0,05 mm. Warstwa aluminium odbija promieniowanie cieplne z powrotem w górę, co poprawia rozkład temperatury przy cienkich rurach 14 mm, charakterystycznych dla systemów suchych.

Folia polietylenowa 0,2 mm to obowiązkowy separator między izolacją a wylewką. Chroni przed wilgocią technologiczną z jastrychu i zapobiega powstawaniu mostków akustycznych. Układa się ją z zakładką 10 cm i klei taśmą.

Ile centymetrów wylewki na ogrzewanie podłogowe? Beton kontra anhydryt

Wylewka pełni dwie role: mocuje rury i rozprowadza ciepło po powierzchni. Jej grubość nad rurą decyduje o bezwładności cieplnej, równomierności grzania i ryzyku pękania. Dla rury 16 mm obowiązuje minimum 4,5 cm przekrycia, dla rury 20 mm 5 cm. Cieńsza warstwa nie kryje rury wystarczająco, grubsza zamienia podłogówkę w magazyn ciepła, który potrzebuje kilku godzin, żeby zareagować na zmianę temperatury.

Jastrych cementowy (C16/C20) to tradycyjny wybór. Standardowa grubość nad rurą wynosi 6,5-7 cm, co daje razem z izolacją i rurą około 11-12 cm całkowitej wysokości podłogi. Beton ma przewodność cieplną 1,2-1,4 W/mK i toleruje wyższe temperatury zasilania do 55°C, ale schnie 28 dni i wymaga dylatacji co 6-8 m².

Anhydryt (CAE 20/C25) jest mniej popularny, a szkoda. Ma przewodność 1,6-1,8 W/mK, więc grubość nad rurą spada do 3,5-5 cm. Nie wymaga dylatacji do 40 m², sam się poziomuje i schnie w 7-14 dni przy wilgotności poniżej 0,5% CM. Jedyny haczyk: nie toleruje kontaktu ze stalą niezabezpieczoną i nie nadaje się do pomieszczeń mokrych bez dodatkowej hydroizolacji.

Plastyfikator i zbrojenie to nie marketingowy chwyt. Domieszka uplastyczniająca poprawia urabialność i zmniejsza ilość wody zarobowej, co ogranicza skurcz. Siatka stalowa 4 mm lub włókna polipropylenowe 12-19 mm przejmują naprężenia rozciągające w fazie grzania i chronią wylewkę przed rysowaniem wzdłuż rur.

Minimalna grubość wylewki anhydrytowej nad rurą i dylatacja obwodowa

Trzy i pół centymetra nad rurą 16 mm to wartość graniczna, wynikająca z normy PN-EN 13813 oraz wymagań producentów systemów. Mniejsza grubość grozi miejscowym przegrzewaniem powierzchni, pęknięciami wzdłuż przewodów i odspajaniem posadzki. Praktyka pokazuje, że bezpieczniej celować w 4-5 cm, szczególnie gdy nad wylewką pojawi się płytka ceramiczna klejona grubowarstwowo.

Taśma dylatacyjna obwodowa 8-10 mm oddziela wylewkę od ścian, słupów i ościeżnic. Anhydryt rozszerza się przy grzaniu o 0,01 mm na każdy metr długości na każdy stopień Kelvina, więc pomieszczenie o 8 m i temperaturze 30°C potrafi „urosnąć" o prawie 3 mm w każdą stronę. Brak taśmy kończy się pękaniem narożników i wybrzuszeniem posadzki przy listwach.

Dylatacje pośrednie wycina się w progach między pomieszczeniami oraz przy dużych przeszkleniach (drzwi tarasowe, witryny). Cięcie powinno przebiegać przez całą grubość wylewki aż do izolacji. Producenci rur wyznaczają też strefy o zwiększonym zagęszczeniu (przy rozdzielaczach, krawędziach), gdzie dylatacja obowiązkowa niezależnie od powierzchni.

Rury grzewcze, rozstaw i opór cieplny posadzki

Rury 16 mm i 20 mm to dziś standard; 14 mm pojawia się tylko w suchych systemach ze względu na ograniczone rowki. Rozstaw ma znaczenie większe, niż się wydaje: od niego zależy gęstość mocy grzewczej i temperatura powierzchni podłogi, która dla stref stałego pobytu nie może przekroczyć 29°C, a przy krawędziach zewnętrznych 35°C.

Im ciaśniejszy rozstaw, tym więcej rur i wyższy koszt materiału, ale też większa rezerwa mocy. W polskim klimacie najczęściej stosuje się układ ślimakowy 15-20 cm w pokojach i 10-12 cm w łazienkach. W strefach brzegowych, czyli pasie 1 m wzdłuż okien, rury zagęszcza się, żeby skompensować straty przez przeszklenie.

Opór cieplny posadzki to ostatnia warstwa układanki. Im wyższy, tym więcej ciepła odbija się z powrotem w jastrych, a pomieszczenie grzeje się słabiej. Dlatego normy ograniczają materiały wykończeniowe do konkretnych wartości R.

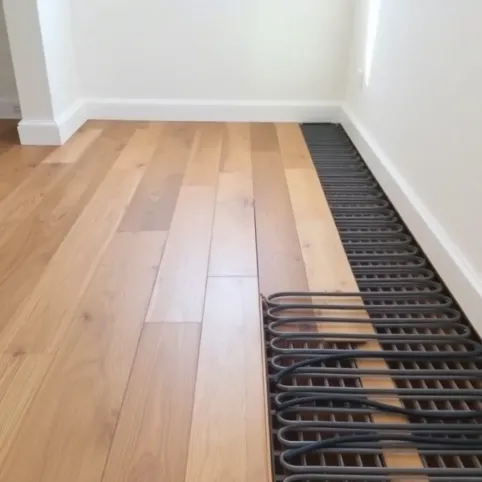

Drewno lite i panele drewniane znoszą ograniczenie do R ≤ 0,15, ale przy większych grubościach trzeba liczyć się z efektem korka: pomieszczenie nagrzewa się wolniej, a komfort spada. W sypialni z dębową deską 18 mm najlepiej zaprojektować niższą temperaturę zasilania (35-38°C) i większy rozstaw rur (20-25 cm), żeby drewno nie wysychało i nie paczyło się.

Akustyka, mostki cieplne i norma WT 2021

Warstwa izolacji pod podłogówką pełni też rolę tłumienia hałasu kroków. Standardowy EPS 100 o grubości 5 cm redukuje dźwięk uderzeniowy o 10-15 dB, a mata akustyczna z wełny mineralnej 2-3 cm potrafi dołożyć kolejne 5-8 dB. W budynkach wielorodzinnych i apartamentowcach warto doliczyć ją do kosztorysu, szczególnie przy stropach 14-16 cm.

Mostki termiczne to zmora projektów indywidualnych. Przejście rury przez ścianę działową, brak taśmy brzegowej przy słupie nośnym, za krótki kołnierz folii przy drzwiach balkonowych każde takie miejsce to lokalne wychłodzenie i punkt, w którym pojawi się skroplina. Norma WT 2021 (Warunki Techniczne, Dz.U. 2019 poz. 1065 z późn. zm.) wymaga, by liniowy mostkowy współczynnik przenikania ciepła Ψ nie przekraczał wartości katalogowych, a norma PN-EN 1264 precyzuje dopuszczalną stratę ciepła w dół do 4 W przy ΔT = 15 K.

Warto też pamiętać o ciągłości izolacji na obrzeżach. Tam, gdzie ściana zewnętrzna styka się z podłogą na gruncie, krawędziowy pas XPS 5-8 cm chroni przed wychładzaniem obręczy fundamentowej i kondensacją pary wodnej w narożnikach. To niewielki koszt, a eliminuje najczęstsze reklamacje gwarancyjne.

Top 5 błędów wykonawców, które kosztują najwięcej

Brak dylatacji obwodowej w pokojach większych niż 30 m² wylewka pęka przy pierwszym uruchomieniu, naprawa wymaga kucia i ponownego układania rur w uszkodzonym fragmencie.

Zbyt cienka warstwa wylewki nad rurą (poniżej 4 cm przy anhydrycie) miejscowe przegrzewanie, nierówna temperatura posadzki, w skrajnych przypadkach odparzenie jastrychu.

Pomylony kierunek układania rur w strefie brzegowej zamiast gęstszego rozstawu przy oknie, wykonawca daje go w głębi pokoju, co obniża komfort przy przeszkleniu.

Brak próby ciśnieniowej przed wylewką nieszczelność ujawnia się po tygodniach, gdy jastrych jest już związany, a naprawa oznacza demontaż całej podłogi.

Uruchomienie ogrzewania przed wyschnięciem jastrychu para wodna wydobywająca się z wylewki cementowej w 10. dniu tworzy pęcherze pod posadzką i rdzewiejące rury.

Checklist przed uruchomieniem podłogówki (12 punktów)

• [ ] Projekt instalacji z obliczeniem mocy, rozstawem i strefami brzegowymi
• [ ] Protokół próby ciśnieniowej: 24 h przy 6 bar, brak spadku
• [ ] Pomiar wilgotności jastrychu (CM
• [ ] Ciągłość taśmy dylatacyjnej obwodowej na całym obwodzie
• [ ] Dylatacje pośrednie w progach i przy drzwiach tarasowych
• [ ] Zdjęcia z rurociągiem przed zalaniem (przydatne przy wierceniu później)
• [ ] Wygrzewanie stopniowe: +5°C dziennie do 45°C, potem powrót do temperatury projektowej
• [ ] Odpowietrzenie rozdzielacza po każdym obiegu
• [] Ustawienie zaworów regulacyjnych zgodnie z obliczeniami projektanta
• [] Kontrola temperatury powierzchni w trzech punktach pomieszczenia
• [] Sprawdzenie szczelności połączeń rozdzielacza po 24 h pracy
• [] Dokumentacja przekazana inwestorowi (projekt, schemat, protokoły)

Mini-kalkulator zapotrzebowania cieplnego (metoda uproszczona)

Wzór: Q = V × ΔT × 0,34 [W], gdzie V to kubatura pomieszczenia w m³, ΔT to różnica temperatury projektowej wewnętrznej i zewnętrznej (np. 20°C − (−20°C) = 40°C), a 0,34 to przybliżona pojemność cieplna powietrza i przegród dla standardowej izolacji.

Przykład: pokój 4 × 5 m, wysokość 2,7 m, ΔT = 38°C. V = 54 m³, Q = 54 × 38 × 0,34 = 698 W. Tyle mocy musi dostarczyć podłogówka, żeby utrzymać komfort. Dla bezpieczeństwa dodaje się 15% rezerwy na przebudzenia termiczne i starzenie się instalacji, co daje około 800 W. Rozstaw 15 cm przy zasilaniu 40°C pokrywa tę wartość z nawiązką.

Ile to kosztuje w 2024/2025?

Kompletna podłogówka mokra w nowym domu to wydatek 180-320 PLN/m² (materiał + robocizna). W tej kwocie mieści się izolacja, rury, rozdzielacz, wylewka i uruchomienie. System suchy wychodzi drożej, 260-420 PLN/m², ale oszczędza czas i wagę stropu. Frezowanie to najtańsza opcja remontowa, 140-220 PLN/m², pod warunkiem że istniejąca wylewka spełnia wymagania grubości i nośności.

Koszt eksploatacji zależy od źródła ciepła. Pompa ciepła przy temperaturze zasilania 35°C i współczynniku SCOP 4,5 daje koszt grzania 0,18-0,24 PLN/kWh użytecznej energii. Kocioł gazowy kondensacyjny pracuje przy 40-45°C i kosztuje 0,32-0,42 PLN/kWh. Przy domu 120 m² roczna różnica sięga 1500-2500 PLN na korzyść pompy, co w ciągu 10 lat zwraca różnicę w inwestycji.

Źródła i normy

Dane techniczne i wymagania zaczerpnięto z norm PN-EN 1264 (Ogrzewanie podłogowe instalacje i komponenty), PN-EN 13813 (Podkłady podłogowe na bazie spoiw), PN-EN 13163 (Wyroby ze styropianu) oraz PN-EN 13164 (Wyroby z XPS). Wytyczne prawne dotyczące izolacyjności przegród zawiera Rozporządzenie Ministra Infrastruktury z 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2019 poz. 1065 z późn. zm.). Straty ciepła i mostki termiczne obliczono zgodnie z PN-EN ISO 14683. Dane cenowe pochodzą z analizy ofert producentów systemów grzewczych obecnych na polskim rynku w IV kwartale 2024 r.

Masz konkretną sytuację: niski strop, remont starej posadzki albo projekt domu pasywnego? Opisz ją w kilku zdaniach, a pomogę dobrać układ warstw pod Twoje warunki.
