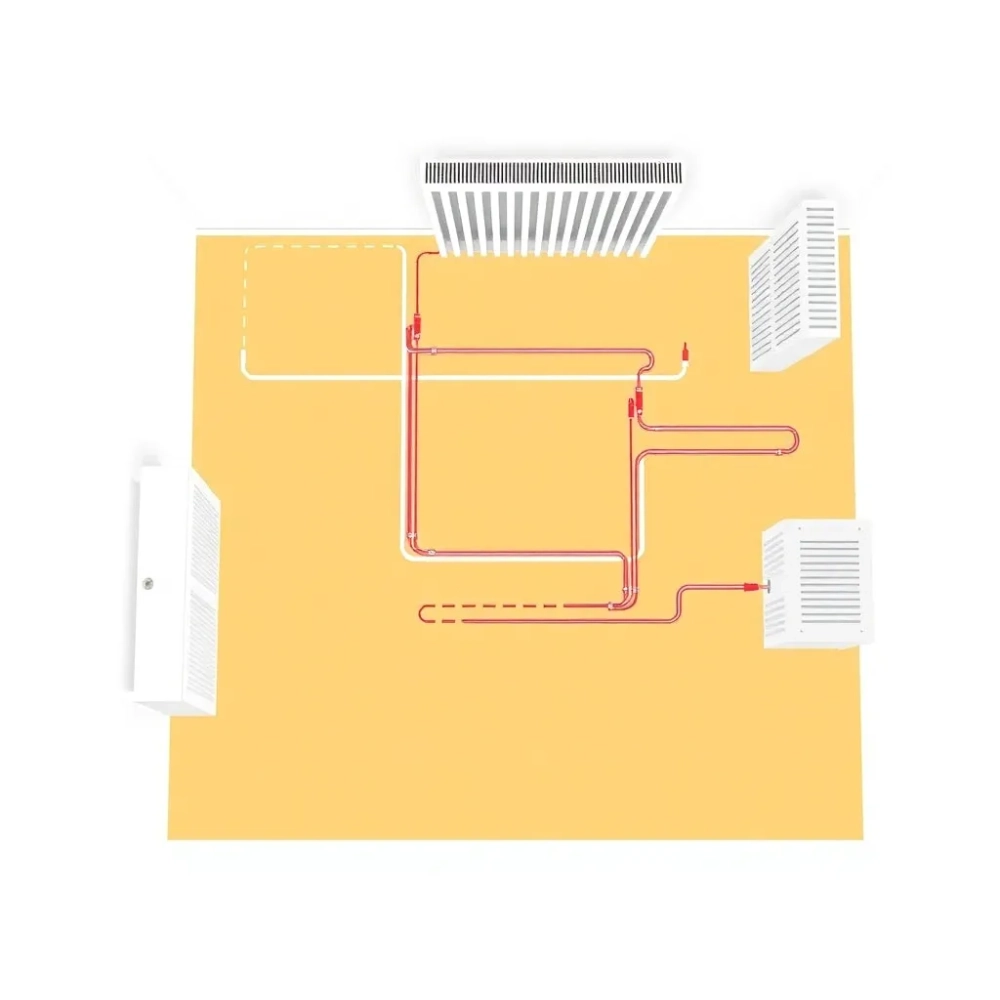

Ogrzewanie podłogowe i grzejniki na jednym schemacie

Łączenie ogrzewania podłogowego z grzejnikami na jednym kotle to jedno z tych zadań, które w teorii wygląda prosto, a w praktyce potrafi zepsuć całą instalację. Źródło ciepła daje wodę w jednym zakresie temperatur, a dwa obiegi potrzebują skrajnie różnych parametrów: posadzka lubi 35-45°C, grzejniki dla pełnej mocy żądają 55-70°C. W tym tekście dostajesz trzy konkretne schematy, które faktycznie działają w domach jednorodzinnych i szeregowych, wraz z tabelami parametrów, listą elementów i mechanizmami stojącymi za każdym rozwiązaniem. Zrozumiesz też, dlaczego jedne konfiguracje zawodzą po dwóch sezonach, a inne grzeją stabilnie przez dwadzieścia lat, i gdzie leży granica, za którą oszczędność zamienia się w kosztowną przebudowę.

• Dlaczego te dwa systemy tak trudno dogadać
• Schemat 1 bez zaworu mieszającego, cały układ na niskim parametrze
• Schemat 2 zawór trójdrożny i pompa w obiegu podłogowym
• Schemat 3 ze sprzęgłem hydraulicznym
• Jak prawidłowo dobrać grzejniki do niskich parametrów
• Sterowanie i regulacja w układzie mieszanym
• Najczęstsze błędy przy łączeniu obu systemów
• Checklista przed montażem
• Przykład liczbowy dla domu 160 m²
• Normy i źródła

Dlaczego te dwa systemy tak trudno dogadać

Ogrzewanie podłogowe oddaje ciepło przez dużą powierzchnię, więc woda w pętlach nie musi być gorąca. Wystarczy różnica 5-10°C między zasilaniem a powrotem, by posadzka oddawała komfortowe 26-29°C. Grzejnik to zupełnie inna fizyka: kompaktowa powierzchnia wymaga wyższej temperatury czynnika, by skutecznie ogrzać pomieszczenie, zwykle pracuje w parametrach 55/45 lub 60/50°C.

Próba zasilania obu obiegów z jednego źródła bez żadnej regulacji kończy się zawsze tak samo. Albo podłogówka dostaje za gorącą wodę i posadzka staje się nieprzyjemnie ciepła, albo grzejniki mają za niską temperaturę i nie domykają bilansu cieplnego w mroźne dni. Norma PN-EN 1264 ogranicza temperaturę powierzchni podłogi do 29°C w strefie stałego pobytu i 33°C w łazienkach. Przekroczenie tych wartości grozi nie tylko dyskomfortem, ale i pękaniem okładzin oraz degradacją klejów.

Kotły gazowe kondensacyjne potrafią modulować temperaturę wody w bardzo szerokim zakresie. Jednak ich wbudowana pompa i automatyka zwykle obsługują jeden obieg. W układach mieszanych konieczne staje się więc wydzielenie dwóch niezależnych gałęzi, z których każda ma swoją dynamikę przepływu i wymagania hydrauliczne. To właśnie ta niezależność stanowi sedno każdego schematu, który za chwilę poznasz.

Schemat 1 bez zaworu mieszającego, cały układ na niskim parametrze

Najprostsze rozwiązanie polega na rezygnacji z podziału na dwa parametry. Kocioł zostaje ustawiony na niską temperaturę zasilania, zwykle 45°C, a cała instalacja pracuje na jednej krzywej grzewczej. Trójnik za kotłem rozdziela wodę na dwie gałęzie: jedną do rozdzielacza podłogówki, drugą do grzejników. Brak zaworu mieszającego oznacza mniej elementów, mniejsze ryzyko awarii i niższy koszt inwestycji.

Warunkiem koniecznym jest przewymiarowanie grzejników o 20-40% względem standardowego doboru. Klasyczna „jedenastka" (typ C11) przy parametrach 55/45/20 odda nominalnie 100% mocy katalogowej. Po obniżeniu do 45/35/20 realnie daje już tylko 65-70% tej wartości. Dlatego w tym schemacie sprawdzają się grzejniki typu C22 lub C33, czyli podwójna i potrójna płyta, albo modele o zwiększonej powierzchni wymiany.

Kiedy ten schemat ma sens

Sprawdza się w domach dobrze zaizolowanych, o zapotrzebowaniu poniżej 70 W/m², gdzie różnica między potrzebną mocą grzejnika a jego realną wydajnością przy niskim parametrze jest niewielka. Budynek musi być też zaprojektowany pod ogrzewanie niskotemperaturowe: duże przeszklenia, wentylacja z rekuperacją, brak mostków termicznych. W takim budynku grzejniki stanowią jedynie uzupełnienie podłogówki i pełnią rolę dogrzewania stref przejściowych.

Ten wariant zawodzi w budynkach słabo zaizolowanych, gdzie grzejniki muszą oddać znaczną część ciepła w krótkim czasie. Przy siarczystym mrozie temperatura w pomieszczeniu spadnie o 2-3°C, a podłogówka nie zdąży skompensować strat. W takich warunkach zaczyna się nerwowe podkręcanie kotła, co prowadzi do przekroczenia normy temperatury posadzki.

Schemat 2 zawór trójdrożny i pompa w obiegu podłogowym

To najczęściej stosowane rozwiązanie w polskim budownictwie jednorodzinnym. Kocioł pracuje w swoich optymalnych parametrach, zwykle 60-65°C dla grzejników. Tuż za kotłem instalowany jest trójnik rozdzielający, a na gałęzi podłogówki pojawia się zawór trójdrożny mieszający z siłownikiem i dodatkowa pompa obiegowa. Zawór miesza gorącą wodę z kotła z chłodniejszą wodą z powrotu podłogówki, uzyskując stabilne 35-40°C na zasilaniu rozdzielacza.

Pompa dodatkowa za zaworem 3D odpowiada za właściwy przepływ przez pętle podłogowe. Bez niej obieg podłogówki miałby zbyt wysoki opór w porównaniu z obiegiem grzejnikowym, co prowadziłoby do nierównomiernego rozkładu wody. Pompa kotłowa nie wystarczy, bo jest dobrana do łącznego oporu całej instalacji, a nie do pokonania oporu samej podłogówki. Dodatkowy zawór zwrotny na powrocie grzejników separuje obiegi hydraulicznie, zapobiegając niekontrolowanemu przepływowi między nimi.

Lista elementów i ich funkcji

• Kocioł gazowy kondensacyjny źródło ciepła, praca w trybie 60/50°C dla grzejników.
• Trójnik rozdzielający dzieli strumień wody na dwie gałęzie bez regulacji.
• Zawór trójdrożny mieszający obniża temperaturę zasilania podłogówki do 35-40°C.
• Siłownik termoelektryczny steruje zaworem 3D na podstawie sygnału ze sterownika.
• Pompa dodatkowa wymusza przepływ przez pętle podłogowe.
• Zawór zwrotny separuje powroty obu obiegów.
• Rozdzielacz podłogówki 3-8 obwodów z przepływomierzami.
• Termostaty pokojowe przynajmniej dwa: jeden dla strefy grzejnikowej, drugi dla podłogówki.

Łączny koszt materiałów oscyluje w granicach 1800-2800 zł, robocizna dochodzi 800-1500 zł. To rozwiązanie pozwala niezależnie sterować komfortem w strefach grzejnikowych i podłogowych. Termostat w salonie może obniżyć temperaturę w pętlach podłogowych, gdy domownicy wyjdą na dłużej, a grzejniki w sypialniach utrzymają stabilne 21°C bez wpływu na resztę budynku.

Kiedy ten schemat wybierać

Sprawdza się w budynkach 80-250 m², gdzie podłogówka zajmuje parter z salonem i kuchnią, a grzejniki obsługują piętro i łazienki. To uniwersalny wybór dla większości domów energooszczędnych i tych spełniających wymagania WT 2021. Warto też pamiętać, że schemat z zaworem 3D wymaga zaplanowania odpowiedniej przestrzeni w kotłowni. Skrzynka z zaworem, pompą i okablowaniem zajmuje około 60×40 cm na ścianie.

Schemat 3 ze sprzęgłem hydraulicznym

Sprzęgło hydrauliczne, zwane też rozdzielaczem bezciśnieniowym, rozdziela obieg kotłowy od obiegów grzewczych. Każdy obieg dostaje własną pompę i własną automatykę. Kotłownia staje się w pełni niezależna od dynamiki grzejników i podłogówki. Sprzęgło eliminuje problem wzajemnego wpływu pomp, a dodatkowo umożliwia podłączenie kolejnych obiegów w przyszłości, na przykład wentylacji z nagrzewnicą czy podgrzewania wody basenowej.

Sprzęgło ma postać pionowego lub poziomego naczynia z kilkoma króćcami. Woda z kotła wpływa do komory sprzęgła, a obiegi grzewcze pobierają z niej wodę przez własne pompy. Różnica ciśnień między obiegami nie przenosi się między nimi. To rozwiązanie stosuje się w instalacjach powyżej 120 m² powierzchni podłogówki lub gdy do kotła podłączonych jest więcej niż 8-10 grzejników.

Porównanie trzech schematów

Sprzęgło staje się konieczne, gdy pompy w obiegach zaczynają ze sobą „walczyć". Objawia się to gwizdaniem w rurach, niestabilną temperaturą w pomieszczeniach i szumem w zaworach termostatycznych. W domach powyżej 200 m² lub przy zastosowaniu buforowej pompy ciepła zamiast kotła gazowego sprzęgło hydrauliczne to wręcz obowiązkowy element. W małych domach to często przerost formy nad treścią.

Jak prawidłowo dobrać grzejniki do niskich parametrów

Moc grzejnika podaje się w katalogach dla trzech temperatur: zasilania, powrotu i pomieszczenia, najczęściej 75/65/20°C. Realna moc przy niższych parametrach oblicza się ze wzoru Q₂ = Q₁ × ((ΔT₂/ΔT₁)ⁿ), gdzie n to wykładnik zależny od typu grzejnika (zwykle 1,3 dla panelowych). Dla parametrów 50/40/20 różnica temperatur wynosi ΔT = 30 K, dla katalogowych ΔT = 50 K. Współczynnik korekcyjny to (30/50)¹·³ ≈ 0,51, czyli grzejnik odda tylko około połowy mocy katalogowej.

Dlatego projektant zawsze powinien przeliczyć moc na docelowe parametry pracy, a nie polegać na tabelce z katalogu. Przy podłogówce pracującej w 40/30 grzejniki muszą być przewymiarowane o 40-60%, jeśli mają zapewnić ten sam komfort co w instalacji wysokotemperaturowej. W praktyce oznacza to dobór modeli C22 lub C33, a w skrajnych przypadkach nawet grzejników kanałowych podłogowych z wymuszonym obiegiem powietrza.

Nie warto jednak walczyć o najniższy parametr za wszelką cenę. Każdy stopień w górę przy parametrach podłogówki zwiększa moc grzejnika o kilka procent. Przejście z 35/30 na 40/35 daje około 15% więcej mocy przy minimalnym wpływie na komfort posadzki. To prosty sposób na zmniejszenie gabarytów grzejników bez szkody dla instalacji.

Sterowanie i regulacja w układzie mieszanym

Sterownik pogodowy to mózg całej instalacji. Mierzy temperaturę zewnętrzną i na jej podstawie oblicza wymaganą temperaturę zasilania. Krzywa grzewcza określa zależność między temperaturą na zewnątrz a temperaturą wody w instalacji. Dla podłogówki typowa krzywa ma nachylenie 0,6, dla grzejników 1,2-1,5. W praktyce oznacza to, że przy 0°C na zewnątrz podłogówka dostaje wodę o temperaturze około 35°C, a grzejniki około 55°C.

Siłowniki termoelektryczne na rozdzielaczu podłogówki pozwalają odciąć poszczególne pętle, gdy docelowa temperatura w pomieszczeniu została osiągnięta. Termostat pokojowy w strefie dziennej wysyła sygnał do siłowników, a te zamykają lub otwierają przepływ. Rozdzielenie sterowania na strefę górną (grzejniki) i dolną (podłogówka) zapobiega sytuacji, w której jedno pomieszczenie się przegrzewa, a drugie niedogrzewa.

Warto zainwestować w sterownik z możliwością programowania tygodniowego. Pozwala to obniżyć temperaturę w nocy o 2-3°C, co przynosi oszczędność rzędu 8-12% rocznie bez wpływu na komfort. Nowoczesne sterowniki mają też funkcję uczenia się dynamiki budynku i same korygują krzywą grzewczą na podstawie historii pracy.

Najczęstsze błędy przy łączeniu obu systemów

Zasilanie podłogówki z powrotu grzejników. To klasyczny błąd, który pojawia się w domach modernizowanych „na szybko". Bez zaworu mieszającego woda z powrotu grzejników ma już 50-55°C, a po zmieszaniu z zimną wodą powrotną podłogówki nadal przekracza 40°C. Efekt: posadzka przegrzana, komfort termiczny zaburzony, a rachunki za gaz wyższe niż przy samych grzejnikach.

Brak pompy za zaworem 3D. Zawór trójdrożny sam w sobie nie zwiększa ciśnienia. Jeśli pompa kotłowa nie jest w stanie pokonać oporu całej instalacji, przepływ przez podłogówkę spada, a grzejniki działają prawidłowo. Objawem jest różnica temperatur między pierwszą a ostatnią pętlą podłogówki przekraczająca 5°C.

Dobranie grzejników „na oko". Projektant lub instalator wybiera grzejnik z katalogu bez przeliczenia na docelowe parametry pracy. Po uruchomieniu okazuje się, że pomieszczenie nie osiąga zadanej temperatury, a podłogówka przegrzewa się w sąsiednim pokoju, by skompensować brak mocy grzejnika. Skutkuje to ciągłym doregulowywaniem i frustracją domowników.

Za wysoka temperatura zasilania podłogówki. Przekroczenie 45°C na zasilaniu to prosta droga do pękania posadzki, odparowywania kleju pod panelami i uczulenia na kurz (zbyt suche i ciepłe powietrze). Norma PN-EN 1264 mówi jasno: maksymalnie 29°C na powierzchni podłogi w pokojach i 33°C w łazienkach.

Checklista przed montażem

Dokładne planowanie eliminuje 80% problemów w pierwszym sezonie grzewczym. Warto przejść przez poniższą listę punkt po punkcie, zanim ekipa wejdzie na budowę.

• Obliczenie zapotrzebowania na ciepło każdego pomieszczenia (W/m²).
• Przeliczenie mocy grzejników na docelowe parametry pracy instalacji.
• Dobór średnic rur: minimum DN20 dla podłogówki, dopasowane do długości pętli.
• Wybór schematu (1, 2 lub 3) na podstawie kubatury i liczby obiegów.
• Zaplanowanie miejsca na zawór 3D, pompę i rozdzielacz w kotłowni.
• Projekt rozdzielacza: liczba obwodów, lokalizacja, dostęp serwisowy.
• Określenie krzywej grzewczej dla każdego obiegu osobno.
• Przygotowanie instalacji elektrycznej pod sterownik i siłowniki.

Przykład liczbowy dla domu 160 m²

Dom z podłogówką na parterze i grzejnikami na piętrze. Zapotrzebowanie na ciepło: 11 kW przy temperaturze projektowej -20°C. Podłogówka pokrywa 7 kW (cztery pętle po 80 m, średnica DN20, krok 15 cm). Grzejniki mają dostarczyć pozostałe 4 kW w trzech pokojach i dwóch łazienkach.

Przy parametrach podłogówki 40/35 i grzejników 60/50 (schemat 2) moc grzejnika C22 600×1000 wynosi 1180 W (z katalogu przy 75/65/20: 1740 W, współczynnik korekcyjny 0,68). Potrzeba więc czterech takich grzejników do pokrycia 4 kW, najlepiej rozłożonych po jednym w sypialni i dwóch w pokojach dziecięcych oraz jednym w łazience.

Koszt całej instalacji (bez kotła) to około 12 000-15 000 zł. W tym rozdzielacz, zawór 3D, pompa dodatkowa, rury, izolacja, grzejniki i robocizna. Taki układ przy WT 2021 zużywa rocznie około 11 000-14 000 kWh gazu, co przy obecnych cenach daje rachunek rzędu 4500-6000 zł za sezon grzewczy.

Normy i źródła

Projektowanie ogrzewania podłogowego reguluje norma PN-EN 1264, w szczególności części 2, 3 i 5, które definiują temperatury powierzchni, obliczenia mocy i metody regulacji. Dopuszczalne temperatury powierzchni podłogi podaje się też w normie PN-EN ISO 7730, dotyczącej komfortu termicznego. Wymagania izolacyjności budynków wynikają z Warunków Technicznych 2021 (Dziennik Ustaw 2019 poz. 1065 z późniejszymi zmianami). Wykładnik mocy grzejników i wzór korekcyjny opisano w normie PN-EN 442. Szczegółowe informacje o sprzęgłach hydraulicznych i projektowaniu instalacji mieszanych można znaleźć w materiałach producentów armatury grzewczej oraz w publikacjach Polskiego Zrzeszenia Inżynierów i Techników Sanitarnych.
