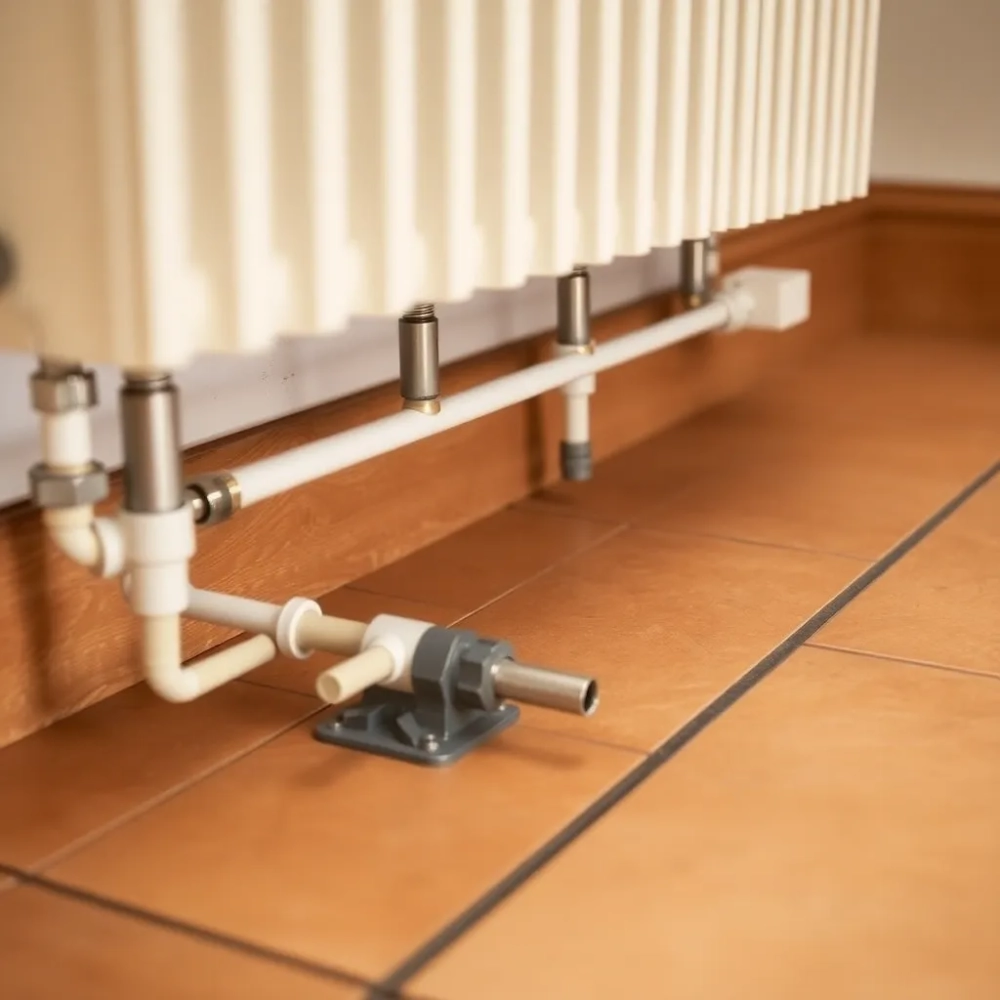

Ogrzewanie podłogowe na powrocie z grzejnika

Zawór RTL do podłogówki z powrotu kaloryfera

Zawór RTL to serce tego rozwiązania i zarazem najczęstszy powód, dla którego cały układ działa albo nie. Jego zadanie sprowadza się do jednego: nie wpuścić do pętli podłogowej wody cieplejszej niż 30-35°C. Robi to samoczynnie, na zasadzie termostatycznej, bez potrzeby podłączania prądu czy termostatu pokojowego. Wystarczy go wkręcić na zasilaniu pętli i ustawić pokrętło na żądaną temperaturę, a sam zadba o resztę.

• Zawór RTL do podłogówki z powrotu kaloryfera
• Bypass do ogrzewania podłogowego schemat podłączenia
• Temperatura powrotu z grzejnika do podłogówki ile wynosi

Mechanizm jest prosty fizycznie, choć rzadko tłumaczony. W głowicy zaworu znajduje się element czuły na temperaturę czynnika. Gdy woda robi się zbyt gorąca, element się rozszerza i przymyka drogę. Gdy temperatura spada poniżej nastawy, zawór się otwiera. W efekcie do wężownicy trafia dokładnie tyle ciepła, ile potrzebuje podłoga, a nie to, ile produkuje kocioł. Działa to analogicznie do głowicy termostatycznej na grzejniku, tyle że steruje temperaturą wody, a nie temperaturą powietrza w pomieszczeniu.

W praktyce zawór RTL montuje się najczęściej na zasilaniu pętli podłogowej, tuż przed rozdzielaczem. Na powrocie z pętli zakłada się zawór odcinający lub regulacyjny, którym zestrajasz przepływ z resztą instalacji. Bez tego drugiego elementu cały układ wpada w pulsacje: raz za gorąco, raz za chłodno, a podłoga raz parzy w stopy, raz w ogóle nie grzeje. Sam RTL nie wyrówna przepływu, jedynie temperaturę.

Rada: zawór RTL kupuj z możliwością nastawy w zakresie 20-50°C. Tańsze modele mają stałą nastawę 35°C i bywają nieelastyczne, gdy zmienisz długość pętli albo pokrycie podłogi.

W łazienkach z grzejnikiem drabinkowym sytuacja wygląda najczęściej tak: kocioł wysyła wodę o 45°C, grzejnik ściąga z niej 5-7°C, do powrotu trafia ciecz o 38-40°C. Bez RTL ta woda wchodzi prosto do podłogówki i już po godzinie posadzka osiąga 32°C, a stopy zaczynają się buntować. Z zaworem nastawionym na 33°C podłoga ustabilizuje się na 26-28°C, czyli dokładnie w komfortowym zakresie wskazanym przez normę PN-EN 1264.

Kiedy RTL wystarczy, a kiedy nie

Zawór RTL świetnie sprawdza się w małych pętlach o powierzchni do 8-10 m², gdzie grzejnik i podłogówka pracują w jednym obiegu bez mieszacza. Przy większych powierzchniach albo kilku pętlach pojawiają się problemy z równomiernością rozkładu temperatury. W takiej sytuacji RTL na jednej pętli zaczyna się otwierać, gdy inna się dławi, i cały obieg się rozstraja. Rozwiązaniem jest wtedy dedykowany rozdzielacz z wkładkami regulacyjnymi albo pompa mieszająca.

Drugim ograniczeniem jest brak niezależnej regulacji czasowej. RTL reaguje na temperaturę wody, a nie na porę dnia ani obecność domowników. Jeśli chcesz wyłączyć podłogówkę na lato, musisz zakręcić zawór odcinający. Jeśli chcesz ją włączać tylko wieczorem, RTL tego nie zrobi, bo potrzebuje sygnału termicznego, którego wieczorem po prostu nie ma. W takich przypadkach lepiej sięgnąć po termostat pokojowy z siłownikiem termoelektrycznym.

Podsumowując najkrócej: RTL to kompromis między ceną, prostotą i komfortem. Kosztuje 120-250 zł, montuje się go w pół godziny, działa bez prądu i sterowania, a w typowej łazience rozwiązuje problem chłodnej podłogi lepiej niż jakikolwiek termostat pokojowy. Nie zastąpi pełnej automatyki, ale na co dzień różnicy nie odczujesz.

Bypass do ogrzewania podłogowego schemat podłączenia

Bypass to klasyczne rozwiązanie hydrauliczne, które pozwala podłączyć ogrzewanie podłogowe na powrocie z grzejnika bez stosowania RTL, za to z pełną kontrolą nad przepływem. Składa się z dwóch trójników wpiętych w rurę powrotną grzejnika oraz zaworu regulacyjnego, którym ustawiasz, ile wody skierować do pętli podłogowej. Reszta cieczy wraca prosto do kotła, omijając podłogówkę. Dzięki temu do wężownicy trafia dokładnie tyle schłodzonego czynnika, ile potrzebuje.

Działanie bypassu opiera się na prostej zasadzie hydraulicznej: ruch cieczy idzie tą drogą, gdzie napotyka najmniejszy opór. Gdy zawór regulacyjny na pętli podłogowej jest lekko przymknięty, większość wody przepływa przez bypass z powrotem do kotła. Gdy go otwierasz, część strumienia uchodzi do podłogówki. Zmiana położenia zaworu pozwala precyzyjnie dobrać temperaturę w pętli bez ingerencji w pracę grzejnika.

Schemat montażu krok po kroku

Na zasilaniu grzejnika nic nie zmieniasz. Cała robota dzieje się na rurze powrotnej, między wylotem z grzejnika a wlotem do kotła. W to miejsce wstawiasz trójnik, do którego biegnie rura zasilająca pętlę podłogową. Zaraz za trójnikiem, na odgałęzieniu do podłogówki, montujesz zawór regulacyjny (kulkowy lub iglicowy). Za pętlą podłogową, na rurze powrotnej z podłogówki, wstawiasz drugi trójnik, który łączy się z powrotem do kotła.

Taki układ pozwala też na łatwe odcięcie podłogówki w lecie. Wystarczy zamknąć zawór na zasilaniu pętli i cała woda wraca przez bypass. Nie musisz spuszczać wody z instalacji ani demontować elementów. Wystarczy też jeden zawór odcinający, żeby w razie awarii odciąć podłogówkę bez zatrzymywania reszty domu.

Uwaga: bypass działa poprawnie tylko wtedy, gdy różnica ciśnień między zasilaniem a powrotem pętli jest stabilna. Gdy pompa obiegowa kotła pracuje na stałych obrotach i nie ma sprzęgła hydraulicznego, zmiana nastawy zaworów na grzejnikach może rozregulować cały bypass. W takiej sytuacji konieczne jest zestrojenie instalacji, czyli ustawienie właściwych wartości Kv na wszystkich zaworach.

Porównanie wariantów podłączenia

Wybór wariantu zależy od skali remontu i zasobności portfela. Przy okazji wymiany grzejnika w łazienkę warto wstawić RTL, bo różnica w cenie wobec bypassu jest minimalna, a regulacja automatyczna. Mata elektryczna sprawdza się w wynajmowanych mieszkaniach i tam, gdzie właściciel nie chce ruszać pionu wodno-grzewczego.

Temperatura powrotu z grzejnika do podłogówki ile wynosi

To pytanie pada na forach niemal codziennie, a odpowiedź wcale nie jest oczywista. Wszystko zależy od tego, ile ciepła zdążył odebrać grzejnik. Przy zasilaniu 45°C i nastawie termostatu na 20°C grzejnik ściąga z wody zwykle 5-9°C, więc do powrotu trafia ciecz o 36-40°C. To wciąż o 3-6°C za dużo dla podłogówki, ale już blisko granicy tolerancji.

Przy zasilaniu 50°C i mocno rozkręconym grzejniku powrót może mieć 41-43°C. Taka temperatura w pętli podłogowej podnosi posadzkę do 30-32°C, czyli powyżej progu komfortu. Norma PN-EN 1264-2 mówi wprost: maksymalna temperatura powierzchni podłogi w pomieszczeniach mieszkalnych wynosi 29°C, a w łazienkach 33°C. Powyżej tych wartości naczynia krwionośne stóp rozszerzają się nadmiernie i pojawia się dyskomfort, ból, a przy dłuższej ekspozycji nawet obrzęki.

Konkretne wartości w typowej instalacji

W domu z kotłem na ekogroszek, zasilaniem 45°C i grzejnikiem łazienkowym o mocy 600 W, powrót do podłogówki oscyluje między 33 a 36°C. Po przejściu przez wężownicę o powierzchni 6,5 m² woda schładza się o kolejne 3-4°C i wraca do kotła z temperaturą około 30°C. Posadzka w takim układzie stabilizuje się na 26-28°C, co mieści się idealnie w normie. Komfort odczuwalny jest natychmiast, a rachunki za opał rosną o jakieś 8-12% w skali miesiąca.

Gdy grzejnik zostaje zakręcony (lato, suszarka, grzanie ręczników), temperatura powrotu rośnie, bo woda nie traci ciepła w kaloryferze. Bez RTL pętla podłogowa dostaje wtedy niemal pełne zasilanie, czyli 45°C, i po dwóch godzinach podłoga parzy. Dlatego tak ważne jest, żeby albo wpiąć RTL, albo fizycznie zakręcić podłogówkę zaworem odcinającym w sezonie grzewczym, gdy grzejnik pracuje na pełnej mocy.

Wskazówka praktyczna: przed włączeniem podłogówki zmierz temperaturę powrotu termometrem kuchennym z sondą. Zanurz sondę w rurze powrotnej przy kotle (po zdjęciu izolacji) i odczytaj wynik. Jeśli przekracza 38°C, podłogówka bez RTL będzie za gorąca. Jeśli mieści się w 33-36°C, można próbować bez dodatkowej armatury.

Kiedy ten układ w ogóle nie zadziała

Są sytuacje, w których ogrzewanie podłogowe na powrocie z grzejnika nie ma sensu, niezależnie od tego, jak sprytnie je podłączysz. Pierwsza to kocioł na węgiel lub ekogroszek pracujący w trybie wysokotemperaturowym, czyli zasilający instalację wodą o 60-70°C. Powrót z grzejnika ma wtedy 50-55°C i żaden zawór nie schłodzi go na tyle, żeby podłogówka działała bezpiecznie.

Druga sytuacja to brak grzejnika w pomieszczeniu, w którym ma być podłogówka. Logika układu opiera się na tym, że grzejnik schładza wodę przed podłogówką. Bez niego do pętli trafia czynnik o pełnej temperaturze zasilania. Trzecia to pompa ciepła ustawiona na krzywą grzewczą 35°C, gdzie temperatura powrotu spada do 25-28°C. Podłogówka wprawdzie zadziała, ale jej moc grzewcza będzie tak niska, że w łazience bez grzejnika temperatura nie przekroczy 19°C.

Najczęstsze błędy przy montażu

Pierwszy i najbardziej kosztowny to bezpośrednie wpięcie pętli podłogowej w obieg grzejnika bez żadnego zaworu. Przez pierwszą dobę wszystko działa, podłoga jest przyjemnie ciepła. Po tygodniu drewno lub panele zaczynają pracować, fuga w płytkach pęka, a domownicy skarżą się na pieczenie stóp. Koszt naprawy kilkakrotnie przewyższa oszczędność na brakującym zaworze.

Drugi błąd to pominięcie równoważenia przepływów. Po podłączeniu podłogówki cała instalacja się rozstraja: jeden grzejnik grzeje za mocno, inny za słabo. Powoduje to dyskomfort w pokojach i wyższe rachunki. Rozwiązaniem jest ustawienie właściwych nastaw na zaworach termostatycznych wszystkich grzejników albo montaż zaworów dynamicznych.

Trzeci błąd to brak izolacji termicznej pod pętlą podłogową. Ciepło ucieka wtedy nie tylko do góry, ale też w strop, sąsiednie pomieszczenie albo grunt. Sprawność spada o 20-30%, a rachunki rosną. W łazience na piętrze wystarczy 3 cm pianki PIR, na parterze lepiej dać 5 cm. Koszt niewielki, efekt odczuwalny od pierwszego dnia.

Jeśli planujesz podłączenie ogrzewania podłogowego do powrotu z grzejnika, sprawdź najpierw swój kocioł, nastawy i dostępne miejsce na armaturę. Pomiar temperatury powrotu termometrem zajmuje pięć minut i jasno pokazuje, czy w ogóle warto się w to bawić. Gdy warunki są sprzyjające, RTL albo bypass załatwiają sprawę bez przebudowy instalacji i bez kosztownej pompy mieszającej.
