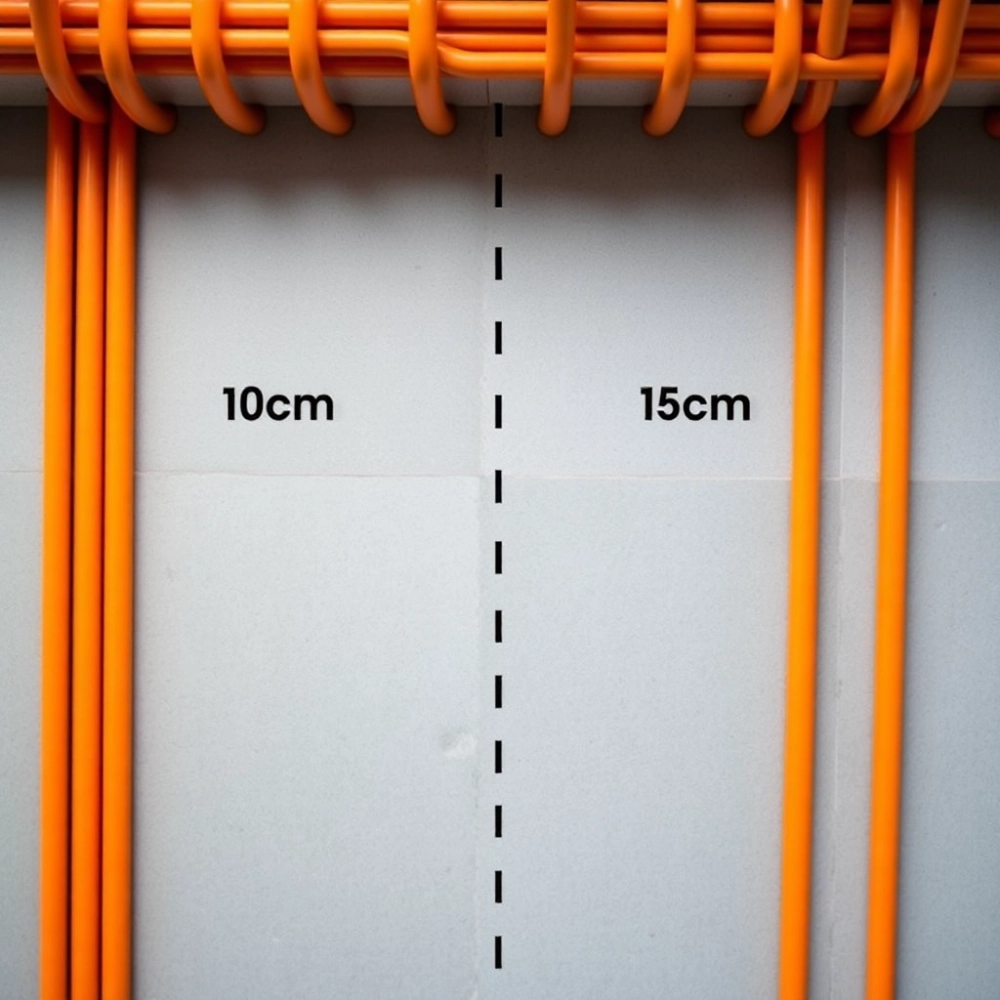

Ogrzewanie podłogowe: 10 czy 15 cm rozstawu rur? Sprawdź, zanim zapłacisz

Wybór między rozstawem rur co 10 cm a co 15 cm w ogrzewaniu podłogowym to jedna z tych decyzji, które spędzają sen z powiek inwestorom na etapie projektu, a potem przez kolejne dwadzieścia lat przypominają o sobie przy każdym rachunku za prąd albo nierównomiernie nagrzanej podłodze. Źle dobrany rozstaw oznacza albo przepłacone materiały i hydraulikę, która głośno pracuje, albo pomieszczenie, w którym przy oknie szczypie w stopy, a metr dalej ziemia lodowata. Tymczasem odpowiedź nie tkwi w marketingowych hasłach instalatorów, lecz w trzech liczbach: zapotrzebowaniu na moc w watach na metr kwadratowy, temperaturze zasilania ze źródła ciepła oraz współczynniku przewodzenia wykończenia podłogi.

• Co decyduje o wyborze rozstawu rur w podłogówce
• Moc grzewcza i koszty: 10 cm vs 15 cm w liczbach
• Jak źródło ciepła i posadzka zmieniają decyzję
• Krok po kroku: oblicz właściwy rozstaw dla swojego domu

Co decyduje o wyborze rozstawu rur w podłogówce

Rozstaw rur w ogrzewaniu podłogowym to nie kwestia gustu ani uniwersalnej zasady, którą można powielić z projektu sąsiada. Decydują konkretne warunki: charakterystyka cieplna budynku, źródło ciepła, typ posadzki, a nawet kształt pomieszczenia. Cztery fundamenty, które trzeba zrozumieć przed wyborem między 10 a 15 cm, rządzą się prawami fizyki budowli, nie intuicji wykonawcy.

Typ pomieszczenia i straty ciepła

Łazienka z prysznicem walk-in i dużym oknem to zupełnie inny przypadek niż sypialnia w środku budynku z małym oknem dachowym. Przeszklenia, ściany szczytowe, narożniki tam ucieka najwięcej energii, bo temperatura zewnętrzna spotyka się z wewnętrzną bez pośredniej warstwy izolacji. Tam gęstszy rozstaw rur ogrzewania podłogowego (co 10 cm) daje wyższą moc grzewczą na ograniczonej powierzchni, zanim ciepło zdąży uciec przez szybę. W strefach wewnętrznych, z dala od przegród chłodzących, 15 cm zwykle w zupełności wystarcza.

W praktyce oznacza to, że jeden pokój może wymagać obu rozstawów jednocześnie. Strefy brzegowe, czyli pasy o szerokości od 1 do 1,5 metra wzdłuż ścian zewnętrznych i przeszkleń, prowadzi się co 10 cm. W części centralnej tego samego pomieszczenia spokojnie można przejść na 15 cm, zmniejszając zużycie rury nawet o 40% bez straty komfortu.

Standard energetyczny budynku

Norma PN-EN 12831 precyzuje, jak obliczać projektowe obciążenie cieplne, ale inwestor potrzebuje prostszego wyobrażenia: ile watów na metr kwadratowy musi dostarczyć podłogówka, żeby pokój osiągnął 20-21°C przy -20°C na zewnątrz.

• Dom pasywny: 15-30 W/m²
• Dom energooszczędny: 40-70 W/m²
• Stare budownictwo bez termomodernizacji: 80-120 W/m²

Im wyższe straty, tym gęstszy rozstaw rur. W domu pasywnym 15 cm da radę wszędzie. W kamienicy z 1975 roku, gdzie okna wymieniono w zeszłym roku, ale ściany zostały betonowe, sam 15 cm nie wystarczy, przynajmniej w strefach brzegowych. Tam 10 cm bywa koniecznością.

Źródło ciepła i temperatura zasilania

Pompa ciepła zasilana rzadko przekracza 35°C na wyjściu do podłogówki. Kocioł gazowy kondensacyjny pracuje w okolicach 40-50°C. Stary kocioł węglowy potrafi pchać 60°C i więcej. Im niższa temperatura zasilania, tym mniejsza różnica między rurą a podłogą, a więc i mniejsza moc przekazywana. Żeby z niskotemperaturowego źródła wycisnąć potrzebne 70-80 W/m² w strefie brzegowej, trzeba gęściej rozłożyć rury. Stąd reguła: pompa ciepła wymusza często rozstaw co 10 cm, kocioł gazowy pozwala na 15 cm.

Wymagana moc na metr kwadratowy

Tabela poniżej pokazuje, jak rozstaw rur zmienia moc grzewczą przy tej samej temperaturze zasilania. Wartości obliczono dla wylewki cementowej z płytkami ceramicznymi.

Widać wyraźnie, że przy 35°C sam 15 cm daje mniej niż 50 W/m². W domu pasywnym to wystarczy, w energooszczędnym już nie.

Moc grzewcza i koszty: 10 cm vs 15 cm w liczbach

Różnica między rozstawem co 10 cm a co 15 cm to nie tylko kwestia komfortu cieplnego, ale też konkretne pieniądze i parametry hydrauliczne, które wpływają na dobór pompy obiegowej. Poniższa tabela master zbiera osiem kluczowych parametrów dla typowej pętli o długości 80 metrów z rurą PEX 16×2 mm.

Gęstszy rozstaw oznacza więcej rury, więcej czasu instalatora i wyższe opory przepływu. Przy 10 cm pompa obiegowa musi pokonać dwa razy większy opór niż przy 15 cm, co przekłada się na większy pobór prądu i konieczność stosowania wydajniejszych pomp. To dodatkowe 200-400 zł w budżecie instalacji, ale też pewność, że podłoga nie zrobi się "zebrą" z zimnych i ciepłych pasów.

Kiedy 10 cm się nie opłaca

Jeśli dom ma bardzo dobrą izolację, źródło ciepła zapewnia 50°C zasilania, a posadzka to płytki ceramiczne, rozstaw co 10 cm w całym domu to przewymiarowanie. Płacisz za materiał i robociznę, której nie potrzebujesz, a pompa obiegowa pracuje na wyższych obrotach niż wymaga tego instalacja. Oszczędność 8-12 zł na każdym metrze kwadratowym ogrzewanej powierzchni potrafi dać kilka tysięcy złotych w skali całego domu.

Kiedy 15 cm nie wystarczy

W pomieszczeniach z dużymi przeszkleniami połaciowymi, w łazienkach, gdzie temperatura powierzchni podłogi musi sięgać 29-33°C, oraz w starym budownictwie 15 cm oznacza za niską moc na brzegach stref. Efekt to wyższe rachunki (bo kocioł musi dłużej grzać), nierównomierna temperatura (cieplutko metr od ściany, zimno przy oknie) i konieczność dogrzewania grzejnikami.

Jak źródło ciepła i posadzka zmieniają decyzję

Dwa czynniki potrafią przesunąć decyzję z 15 cm na 10 cm albo odwrotnie, nawet jeśli obliczenia mocy wskazywałyby co innego. To źródło ciepła (konkretnie temperatura zasilania) oraz materiał wykończenia podłogi. Oba wpływają na fizyczny mechanizm przekazywania ciepła z rury do stopy domownika.

Pompa ciepła a kocioł gazowy

Pompa ciepła pracuje najefektywniej przy niskich temperaturach zasilania, zwykle 30-40°C. To oznacza, że różnica między temperaturą rury a temperaturą powietrza w pokoju wynosi często tylko 15-20°C. Przy tak małym gradiencie ciepło przepływa wolniej, więc potrzeba więcej rury na metr kwadratowy, żeby osiągnąć tę samą moc. Dlatego projektanci pomp ciepła niemal automatycznie sięgają po rozstaw co 10 cm. Kocioł gazowy kondensacyjny, który podaje 45-50°C, daje gradient 25-30°C i 15 cm zwykle wystarcza.

Płytki ceramiczne a drewno

Współczynnik przewodzenia ciepła lambda decyduje o tym, ile energii przenika z rury przez wylewkę i wykończenie do pomieszczenia. Płytki ceramiczne mają λ rzędu 1,0-1,5 W/(m·K), panele laminowane 0,10-0,15 W/(m·K), drewno dębowe 0,15-0,20 W/(m·K). Drewno przewodzi pięciokrotnie słabiej niż ceramika. To oznacza, że ta sama rura w podłodze dębowej odda o 30-40% mniej ciepła niż w podłodze z płytek.

Drewno + rozstaw 15 cm + temperatura zasilania powyżej 40°C to gwarancja utracona. Producenci desek trójwarstwowych ograniczają temperaturę powierzchni do 27°C, parkietu litego do 26°C. Przy 15 cm i wyższym zasilaniu powierzchnia drewna łatwo przekracza te wartości, co prowadzi do paczenia się, szczelin i utraty gwarancji producenta.

Wylewka anhydrytowa a cementowa

Anhydryt ma lepszą przewodność cieplną niż tradycyjny cement, bo jego struktura jest bardziej zwarta. Przy rozstawie co 15 cm wylewka anhydrytowa oddaje około 100 W/m², cementowa około 75 W/m² (przy tych samych parametrach zasilania). Jeśli projekt przewiduje anhydryt, można śmielej iść w 15 cm. Przy cemencie warto rozważyć 10 cm w newralgicznych punktach.

Krok po kroku: oblicz właściwy rozstaw dla swojego domu

Metoda poniżej pozwala w pięciu krokach dojść do konkretnej decyzji. Nie wymaga studiów inżynierskich, tylko kartki, kalkulatora i odpowiedzi na kilka pytań o dom.

Krok 1: Oblicz zapotrzebowanie na ciepło

Wzór jest prosty: Q (W) = powierzchnia ogrzewana (m²) × straty cieplne (W/m²). Straty cieplne dla budynku energooszczędnego przyjmuje się na poziomie 50-70 W/m², dla starego budownictwa 80-120 W/m². Dla przykładu: salon 25 m² w domu energooszczędnym potrzebuje 25 × 60 = 1500 W.

Krok 2: Sprawdź temperaturę zasilania

Pompa ciepła to zwykle 35°C, kocioł gazowy 50°C, kocioł na pellet 55-60°C. Ta liczba determinuje, ile mocy odda metr bieżący rury. Wróć do tabeli z pierwszego rozdziału i znajdź swoją temperaturę. Jeśli przy 50°C i 15 cm dostajesz 80 W/m², a potrzebujesz 60 W/m², masz zapas. Jeśli potrzebujesz 90 W/m², a 15 cm daje 80, musisz przejść na 10 cm.

Krok 3: Skoryguj o posadzkę

Drewno i panele laminowane zabierają 20-30% mocy w porównaniu z płytkami. Jeśli obliczenia wskazywały 15 cm przy płytkach, przy drewnie przejdź na 10 cm albo obniż temperaturę zasilania o 5°C (co nie zawsze jest możliwe przy kotle gazowym).

Krok 4: Wytycz strefy brzegowe

Wzdłuż ścian zewnętrznych i przeszkleń, na pasie o szerokości 1-1,5 metra, zawsze stosuj rozstaw 10 cm. To kompensuje największe straty i chroni przed efektem zimnych krawędzi. W strefach wewnętrznych, z dala od okien, możesz przejść na 15 cm.

Krok 5: Dobierz pompę i rozdzielacz

Przy rozstawie co 10 cm opór pojedynczej pętli sięga 50 kPa. Sprawdź, czy pompa obiegowa w źródle ciepła udźwignie sumaryczny opór wszystkich pętli pracujących jednocześnie. Jeśli nie, rozważ rozdzielacz z regulowanymi zaworami (głowice termostatyczne na rozdzielaczu), które pozwolą precyzyjnie zbilansować przepływy.

Mity o rozstawie rur

Mit pierwszy: "Rozstaw 20 cm to duża oszczędność." Fałsz. Przy 20 cm pojawiają się wyraźne pasy ciepłej i chłodnej podłogi, a komfort termiczny spada tak bardzo, że mieszkańcy domu podkręcają temperaturę, tracąc na rachunkach więcej niż zaoszczędzili na rurze.

Mit drugi: "Drewno i wyższa temperatura rozwiążą problem." Fałsz. Drewno ma ograniczenie termiczne, przekroczenie którego oznacza utratę gwarancji i fizyczne zniszczenie posadzki. Rozwiązaniem jest gęstszy rozstaw rur przy niższej temperaturze, nie odwrotnie.

Mit trzeci: "Rozstaw 10 cm wszędzie to bezpieczna opcja." Fałsz. Przewymiarowanie podnosi koszty materiału, robocizny i eksploatacji pompy obiegowej. Bezpieczeństwo cieplne nie polega na tym, żeby wszędzie dać maksa.

Checklist przed projektem

Zanim projektant zamknie dokumentację, sprawdź osiem punktów. Jaki to typ budynku (pasywny, energooszczędny, stary)? Jaki standard izolacji (ściany, okna, dach)? Jakie źródło ciepła i jaka temperatura zasilania? Jaka posadzka w każdym pomieszczeniu? Jakie jest zapotrzebowanie na moc w W/m²? Gdzie biegną strefy brzegowe? Czy rozdzielacz ma głowice termostatyczne? Jaka jest gwarancja producenta paneli lub drewna na temperaturę powierzchni?

Wybierz rozstaw co 10 cm, gdy: źródłem ciepła jest pompa ciepła, posadzka to drewno lub panele laminowane, budynek ma słabą izolację, pomieszczenie wymaga temperatury podłogi powyżej 29°C (łazienka). Wybierz rozstaw co 15 cm, gdy: źródłem ciepła jest kocioł gazowy lub pelletowy, posadzka to płytki ceramiczne lub kamień, budynek ma dobrą izolację, pomieszczenie jest strefą wewnętrzną bez dużych przeszkleń.

Ostateczna decyzja prawie nigdy nie brzmi "10 cm wszędzie" albo "15 cm wszędzie". Brzmi: 10 cm w strefach brzegowych, 15 cm w centrum, korekta o posadzkę i źródło ciepła. Tak zaprojektowana podłogówka grzeje równomiernie, nie szarpie rachunkami i nie zmusza do chodzenia w skarpetach w środku lata.

Dobór rozstawu rur to inżynierska decyzja oparta na liczbach, nie intuicji. Konkretne W/m², konkretna temperatura zasilania, konkretny materiał posadzki. Te trzy dane mówią więcej niż dziesięć rozmów z instalatorem. Warto poświęcić godzinę na obliczenia, niż dwadzieścia lat na walkę z niedogrzaną łazienką albo przepłaconymi rachunkami za prąd pompy.
