Obciążenie posadzki przemysłowej: rodzaje i projektowanie

Redakcja 2025-01-18 05:53 / Aktualizacja: 2026-02-10 15:37:35 | Udostępnij:

Kiedy w hali produkcyjnej słyszysz trzask pękającego betonu pod ciężarem nowej prasy, wiesz, że projekt posadzki zawiódł. Te chwile paraliżują – straty w sprzęcie, przestoje, naprawy. Statyczne naciski od regałów i maszyn, dynamiczne szarpnięcia wózków widłowych oraz montażowe siły dźwigów to główne zagrożenia. Dowiesz się, jak analizować te obciążenia, dobierać grubość betonu i wzmacniać konstrukcję, by posadzka wytrzymała lata bez deformacji. W halach i magazynach to podstawa bezpieczeństwa i efektywności.

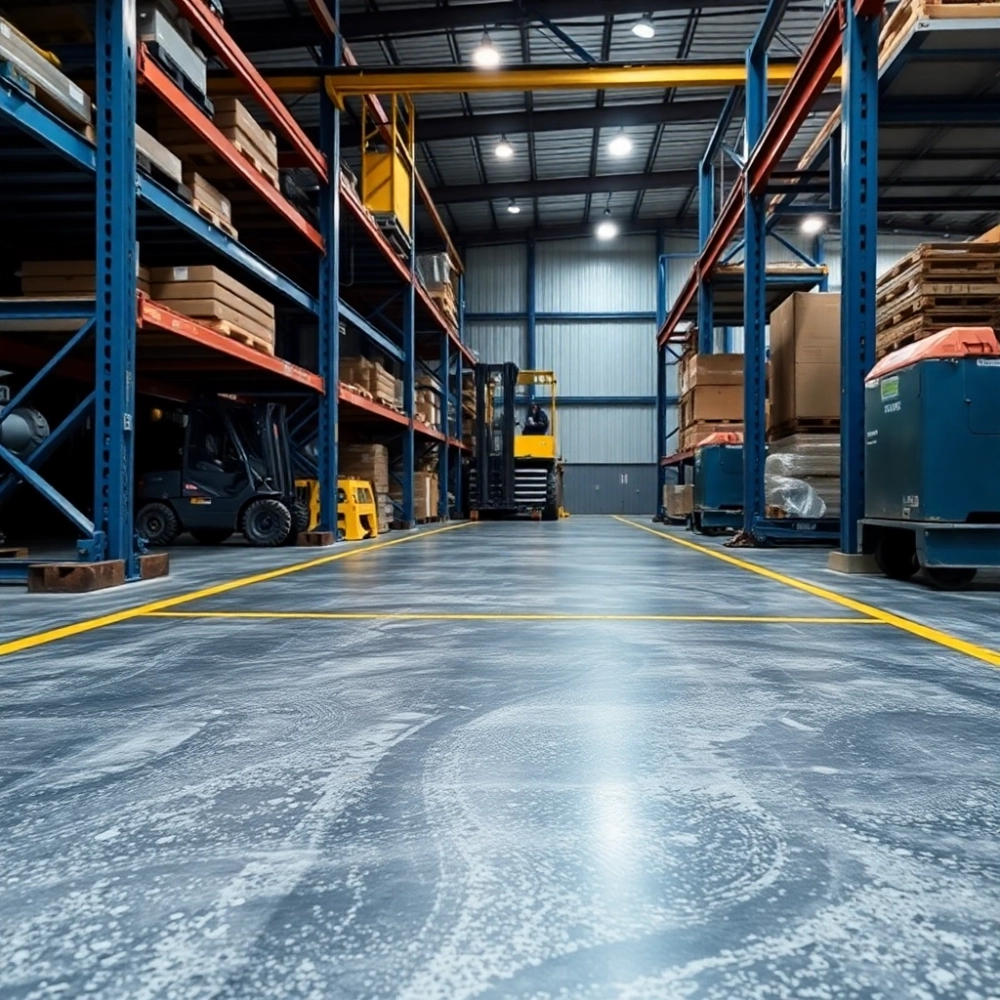

Obciążenie Posadzki Przemysłowej

Obciążenia statyczne posadzek przemysłowych

Obciążenia statyczne wywodzą się z trwałych nacisków, jak ciężar regałów magazynowych czy stojących maszyn. W halach o powierzchni 5000 m² typowy regał wysokiego składowania wywiera na posadzkę ponad 10 kN/m². Beton musi rozłożyć te siły równomiernie, bez lokalnych zapadnięć. Nośność zależy od klasy betonu C25/30 i zbrojenia siatką ø8 mm co 15 cm. W praktyce, niedoszacowanie prowadzi do osiadania fundamentów maszyn.

Projektanci stosują normę PN-EN 1991-1-1 do wyznaczania sił skupionych i rozłożonych. Dla magazynów z paletami obciążenie punktowe osiąga 50 kN na koło wózka. Grubość posadzki rośnie z 12 cm dla lekkich hal do 20 cm pod ciężkimi prasami. Zbrojenie włóknami polipropylenowymi zwiększa odporność na pękanie o 30%. Analiza gruntów podłoża jest kluczowa – słaby podkład obniża nośność nawet o połowę.

Przykładowe obliczenia nośności pokazują, jak grubość wpływa na wytrzymałość. Dla betonu C30/37 przy obciążeniu 7 kN/m² minimalna grubość to 15 cm zbrojona.

Zobacz także: Posadzka przemysłowa: cena za m² – cennik 2026

W jednym z zakładów automotive posadzka 14 cm pękła pod regałem 8 m wysokości. Po wzmocnieniu do 18 cm i dodaniu włókien, trwałość wzrosła dwukrotnie. Specjaliści podkreślają: zawsze uwzględniaj margines 20% na przyszłe rozbudowy.

Obciążenia dynamiczne posadzek przemysłowych

Dynamiczne obciążenia pulsują – to ruchy wózków widłowych, przenośników czy wstrząsy maszyn wirujących. W magazynach logistycznych koła wózka o udźwigu 3 t generują udar 2-3 razy wyższy niż statyczny nacisk. Beton absorbuje te fale poprzez odpowiednią grubość i elastyczność podłoża. Typowo, dla ruchu umiarkowanego projektuje się 16-20 cm zbrojenia podwójnego. Badania z 2023 r. wskazują na ścieranie powierzchni o 15% szybsze przy dynamicznych cyklach.

Podział na kategorie dynamiczne

  • Lekki ruch: wózki ręczne, obciążenie do 2 kN/koło.
  • Umiarkowany: widłowe do 5 t, 5-10 kN dynamiczne.
  • Ciężki: AGV i roboty, powyżej 15 kN z udarem.

Dobór grubości betonu uwzględnia współczynnik dynamiczny 1,5-2,0 wg normy PN-EN 1990. W halach e-commerce, gdzie wózki kursują 1000 razy dziennie, posadzki z mikrozaprawą poliuretanową redukują zużycie o 40%. Historia z fabryki AGD: dynamiczne szarpnięcia spowodowały sieć mikropęknięć – rozwiązanie to podkład wibroizolacyjny.

Zobacz także: Posadzka lastryko: cena za m² 2026 (150-1200 zł)

Optymalizacja wymaga symulacji FEM, prognozującej naprężenia. Dla betonu o module sprężystości 30 GPa grubość 18 cm wytrzymuje 500 tys. cykli bez deformacji. Eksperci radzą testy laboratoryjne na próbkach z hali.

Montażowe obciążenia posadzek przemysłowych

Montażowe siły pojawiają się jednorazowo, ale krytycznie – dźwigi unoszą maszyny 50 t, skupiając nacisk na 1 m². W nowych halach to obciążenie 100-200 kN punktowo, przekraczające eksploatacyjne 5 razy. Posadzka musi być tymczasowo wzmocniona płytami stalowymi lub dodatkowym zbrojeniem. Grubość betonu projektuje się z marginesem 50% na te zdarzenia. Artykuł w „Cement Wapno Beton” nr 4/2023 wizualizuje te kategorie.

Ryzyko największe na stykach dilataacyjnych – tam siły koncentrują się. W zakładzie chemicznym dźwig 80 t uszkodził posadzkę 15 cm; po analizie zwiększono do 25 cm w strefach montażu. Lista zabezpieczeń obejmuje:

  • Tymczasowe płyty rozpraszające.
  • Podwójne zbrojenie ø12 mm.
  • Monitoring wilgotności betonu przed montażem.

Po instalacji ulga jest ogromna – posadzka wraca do normy bez śladów. Nowe wytyczne 2024 r. nakazują symulacje montażu w projektach BIM.

Mechaniczne obciążenia posadzek przemysłowych

Mechaniczne oddziaływania to tarcie kół, uderzenia narzędzi i ścieranie od ruchu pieszego z ładunkami. W warsztatach przemysłowych wskaźnik ścieralności betonu spada po 2 latach o 20%. Wymaga to posadzek o klasie odporności AR 0,5 wg PN-B-06250. Grubość 15-18 cm z kwarcowym pyłem zwiększa twardość powierzchni. Badania pokazują, że włókna stalowe redukują rysy o 35%.

Case study z hali logistycznej: ciągłe manewry wózków spowodowały erozję 3 mm rocznie. Po nałożeniu posadzki cementowej z kruszywem bazaltowym, ścieranie spadło do 0,5 mm. Kluczowe parametry doboru:

  • Twardość Mohsa powyżej 6.
  • Grubość warstwy ścieralnej 5 mm.
  • Test Bohme na ścieralność poniżej 0,12 cm³/50 cm².

Projektowanie uwzględnia mapę ruchu – w korytarzach centralnych podwójna grubość. Specjaliści notują poprawę trwałości o 50% po impregnacji silanowej.

Chemiczne obciążenia posadzek przemysłowych

Chemikalia jak oleje, kwasy czy zasady penetrują beton, powodując korozję i utratę nośności. W halach chemicznych obciążenie to 5-10% masy substancji wylewanych rocznie. Posadzki wymagają powłok epoksydowych o pH 2-12. Grubość betonu 20 cm z kruszywem chemoodpornym utrzymuje monolit. Nowe żywice hybrydowe z 2024 r. blokują 98% dyfuzji.

Uszkodzenia objawiają się eflorescencją i kruszeniem – w browarze piwo zmyło 2 mm betonu w rok. Rozwiązanie: podkład polimerowy i impregnacja. Czynniki ryzyka:

  • Kwasowość poniżej pH 4.
  • Cykliczne płukanie gorącą wodą.
  • Styki bez uszczelnień.

Norma PN-EN 1504-2 klasyfikuje powłoki na C5-I dla agresji wysokiej. Testy laboratoryjne potwierdzają 15 lat bez zmian.

Termiczne obciążenia posadzek przemysłowych

Zmiany temperatury od pieców czy chłodni powodują naprężenia termiczne do 5 MPa. W hutach wahania 200°C generują skurcz 0,1%. Posadzki projektuje się z dylatacjami co 6 m i grubością 18-22 cm. Beton niskoskurczowy z krzemionką dymioną minimalizuje pęknięcia. Badania 2023 r. wskazują na 25% mniej rys po dodatku włókien.

W chłodniach -30°C beton kurczy się 0,3 mm/m; bez izolacji podłoża osiada. Historia z piekarni: gradient 80°C uszkodził posadzkę – po styropianie EPS i siatce szklanej, stabilność idealna. Kluczowe kroki:

  • Koэффициент przewodzenia ciepła poniżej 1 W/mK.
  • Dylatacje z uszczelkami gumowymi.
  • Grubość izolacji 10 cm.

Skurczowe obciążenia posadzek przemysłowych

Skurcz betonu podczas wiązania wytwarza wewnętrzne naprężenia do 3 MPa, prowadząc do siatki pęknięć. W dużych halach efekt kumuluje się z obciążeniami zewnętrznymi. Stosuje się beton o skurczu poniżej 0,4‰ i grubość 15 cm z mikrozaprawą. Włókna polipropylenowe 0,9 kg/m³ redukują rysy o 60%.

Case z magazynu: skurcz 0,6‰ spowodował 1 mm szerokości pęknięcia pod regałem. Po domieszce redukującej wodę i pielęgnacji parowej, zero defektów. Parametry optymalne:

  • W/C poniżej 0,45.
  • Pielęgnacja 7 dni mokra.
  • Zbrojenie rozproszone.

Aktualne badania podkreślają hybrydowe cementy CEM III dla skurczu 30% niższego. Trwałość rośnie wykładniczo.

Pytania i odpowiedzi: Obciążenie posadzki przemysłowej

  • Jakie są główne rodzaje obciążeń działających na posadzki przemysłowe?

    Posadzki przemysłowe są narażone na obciążenia statyczne (np. ciężar maszyn i magazynowanych towarów), dynamiczne (np. ruch wózków widłowych czy montażu urządzeń), mechaniczne (np. siły skupione od dźwigów), chemiczne, termiczne oraz skurczowe. Te oddziaływania wymagają projektowania o wysokiej nośności, aby uniknąć deformacji lub pęknięć.

  • Czym różnią się obciążenia statyczne od dynamicznych w kontekście posadzek przemysłowych?

    Obciążenia statyczne to stałe siły, jak masa stojących maszyn, działające bez zmian w czasie. Dynamiczne obejmują zmienne impulsy, np. od jazdy pojazdów czy uderzeń podczas montażu, generując wyższe naprężenia i ryzyko lokalnych uszkodzeń, co wpływa na dobór grubości betonu i zbrojenia.

  • Jak obciążenia montażowe wpływają na trwałość posadzki?

    Obciążenia montażowe powstają podczas instalacji ciężkich maszyn za pomocą dźwigów, tworząc skupione siły statyczne przekraczające typowe założenia eksploatacyjne. Mogą prowadzić do zarysowań lub osiadań, dlatego projektowanie musi uwzględniać te tymczasowe, ale intensywne oddziaływania.

  • Jak analiza obciążeń pomaga w projektowaniu posadzek w halach przemysłowych?

    Analiza statycznych i dynamicznych obciążeń pozwala optymalizować grubość betonu, zbrojenie i geometrię posadzki, zapewniając przejęcie sił bez trwałych zmian. To kluczowe dla hal produkcyjnych i magazynów, minimalizując ryzyko uszkodzeń i wydłużając trwałość konstrukcji.
