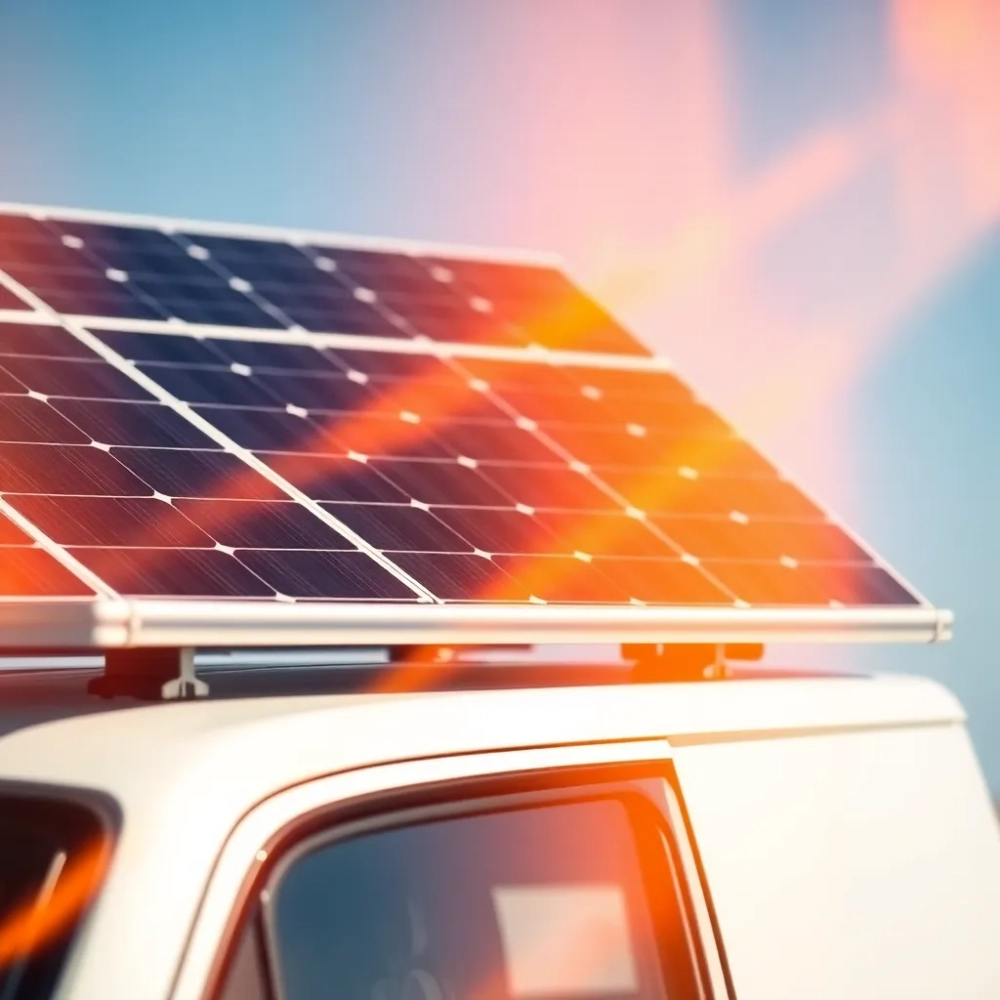

Montaż paneli fotowoltaicznych na przyczepie kempingowej

Zmęczenie szukaniem gniazdka 230 V na polu biwakowym, ciągły hałas agregatu prądotwórczego o siódmej rano, rachunek za prąd na kempingu wyższy niż za cały nocleg te trzy rzeczy skutecznie psują radość z caravaningu. Montaż paneli fotowoltaicznych na przyczepie kempingowej rozwiązuje je wszystkie jednym ruchem, pod warunkiem że zestaw zostanie dobrany do realnych potrzeb, a nie do folderu marketingowego producenta. Poniżej znajdziesz wiedzę, która zwykle kosztuje lata własnych eksperymentów albo kilka wizyt w warsztacie.

• Z czego składa się zestaw solarny na przyczepę
• Jak podłączyć panele słoneczne do akumulatora w kamperze
• Ile paneli fotowoltaicznych potrzebujesz na przyczepę
• Najczęstsze błędy przy montażu solarów na przyczepie

Z czego składa się zestaw solarny na przyczepę

Każdy sprawny układ off-grid składa się z pięciu współpracujących elementów, a pominięcie któregokolwiek oznacza albo brak prądu, albo poważne ryzyko uszkodzenia sprzętu. Panel monokrystaliczny o mocy 100-200 W zamienia promieniowanie słoneczne na prąd stały, ale ten prąd ma napięcie zmienne w ciągu dnia, więc sam w sobie do niczego się nie nadaje. Zanim trafi do akumulatora, musi przejść przez regulator ładowania, najlepiej typu MPPT z komunikacją Bluetooth, który śledzi punkt maksymalnej mocy panelu i konwertuje nadwyżkę napięcia na dodatkowy prąd, dając realnie 15-30% więcej energii niż tańszy regulator PWM.

Drugim filarem jest akumulator, czyli magazyn energii na noc i pochmurne dni. W kamperach królują dwa typy: AGM (tańszy, wytrzymuje 400-600 cykli, toleruje głębokie rozładowanie do 50%) oraz LiFePO4 (droższy w zakupie, ale oddaje 2000-5000 cykli, waży połowę mniej i można go rozładować do 80% bez szkody). Przewody solarnych muszą mieć przekrój dostosowany do natężenia prądu, a przejście dachowe z uszczelką EPDM chroni wnętrze przyczepy przed wilgocią, która w turystycznych warunkach potrafi pojawić się tam, gdzie nikt się tego nie spodziewa.

Pełna lista elementów i ich funkcja

Kompletny zestaw złożony z tych dziewięciu pozycji wystarczy do zasilenia lodówki turystycznej kompresorowej 40-60 W, oświetlenia LED, ładowarek telefonów, a nawet małego telewizora 12 V przez kilka godzin dziennie. Brakuje w nim tylko jednego: przetwornicy napięcia 12/230 V, jeśli ktoś chce zasilać sprzęt domowy jak laptop czy golarka, ale to już element opcjonalny, dokładany według potrzeb.

Schemat przepływu energii w przyczepie

Promieniowanie słoneczne pada na powierzchnię panelu, w którym każda komórka krzemowa generuje napięcie około 0,5-0,6 V. Połączone w moduł dają typowe napięcie robocze 18-22 V przy natężeniu 5-10 A. Regulator MPPT obniża to napięcie do poziomu bezpiecznego dla akumulatora (13,8-14,4 V dla AGM, 14,2-14,6 V dla LiFePO4) i jednocześnie zwiększa prąd, zachowując bilans mocy. Akumulator przyjmuje ładunek i oddaje go odbiornikom 12 V bezpośrednio lub, przez przetwornicę, jako napięcie sinusoidalne 230 V do gniazdka.

Jak podłączyć panele słoneczne do akumulatora w kamperze

Kolejność podłączania ma znaczenie i odwrócenie jej może skrócić żywotność regulatora albo wywołać iskrzenie na stykach akumulatora. Zawsze najpierw łączy się akumulator z regulatorem, dopiero potem panel z regulatorem. Dlaczego? Bo regulator potrzebuje od razu rozpoznać napięcie systemu (12 V lub 24 V) i ustawić algorytm ładowania. Gdyby panel był podłączony jako pierwszy, regulator dostałby napięcie bez obciążenia, mógłby wejść w tryb błędu i odmówić dalszej pracy do momentu restartu.

Po stronie akumulatora warto wstawić bezpiecznik topikowy 20-30 A jak najbliżej biegunów akumulatora. Odległość od akumulatora do regulatora rzadko przekracza 1-2 m, więc wystarczy bezpiecznik w obudowie na kablu plusowym. Od strony panelu bezpiecznik nie jest obligatoryjny przy jednym module, ale przy dwóch połączonych równolegle już tak, bo prąd zwarcia może przekroczyć 15 A i stopić izolację przewodu, zanim zdąży zadziałać zabezpieczenie w regulatorze.

Krok po kroku: montaż instalacji solarnej

Montaż paneli fotowoltaicznych na przyczepie kempingowej zaczyna się od wyznaczenia pozycji modułu na dachu, najlepiej wzdłuż osi podłużnej, z dala od anteny satelitarnej, klimatyzatora i klap wentylacyjnych. Miejsca montażu mocowań warto sprawdzić od wewnątrz, czy pod poszyciem nie biegną kable oświetleniowe albo wzmocnienia konstrukcyjne, w które lepiej nie wkręcać śrub. Sam panel montuje się na 4-6 wspornikach aluminiowych przyklejanych do dachu masą dekarską lub mocowanych mechanicznie przez otwory w poszyciu z podkładką EPDM.

Kabel solarny wychodzący z puszki przyłączeniowej panelu prowadzi się w rynnie kablowej lub pod listwą krawędziową do wybranego miejsca przejścia dachowego. Najlepiej, żeby przejście wypadało nad szafką lub nad łóżkiem, gdzie ewentualna kropla wody nie zrobi szkody. Po wywierceniu otworu w dachu wkleja się przejście EPDM, przeciąga kabel i dokręca nakrętkę z uszczelką, a od spodu mocuje się puszkę przyłączeniową z dławikiem kablowym.

Regulator montuje się w łatwo dostępnym miejscu, najczęściej nad szafką kuchenną lub w szafce z instalacją gazową, pamiętając o zachowaniu 10 cm wolnej przestrzeni wokół radiatora. Podłączenie do akumulatora wykonuje się przewodem o przekroju 4-6 mm², a w przypadku odległości powyżej 3 m lepiej przejść na 10 mm², bo spadek napięcia na zbyt cienkim kablu potrafi zjeść 5-10% mocy regulatora. Po podłączeniu akumulatora dioda LED na regulatorze powinna zapalić się na zielono, a aplikacja Bluetooth powinna pokazać napięcie systemu 12,4-12,8 V dla AGM lub 13,2-13,6 V dla LiFePO4.

Ile paneli fotowoltaicznych potrzebujesz na przyczepę

Dobór mocy zaczyna się od rachunku zużycia, a nie od powierzchni dachu. Lodówka kompresorowa 40-60 W pracująca 8-12 h dobę zużywa 320-720 Wh, czyli 27-60 Ah przy napięciu 12 V. Oświetlenie LED 4-6 punktów po 3 W przez 4 h to 12-18 Ah. Ładowanie dwóch telefonów, laptopa i aparatu to kolejne 10-15 Ah. Razem typowe zużycie w przyczepie kempingowej waha się od 40 do 100 Ah na dobę, bez przetwornicy 230 V.

Przyjmując średnią sprawność paneli w warunkach europejskich na poziomie 70% mocy nominalnej (kąt padania, chmury, temperatura), jeden panel 150 W dostarczy dziennie około 35-45 Ah w lecie i 15-25 Ah wczesną wiosną lub późną jesienią. To oznacza, że do komfortowej pracy bez podłączania do sieci kempingowej potrzeba najczęściej 2 paneli po 150-180 W, czyli łącznie 300-360 W mocy zainstalowanej. Akumulator do takiego zestawu powinien mieć pojemność co najmniej 100 Ah dla AGM lub 80 Ah dla LiFePO4, żeby buforować nocne zużycie.

Kalkulator doboru w trzech krokach

Pierwszy krok to spis odbiorników wraz z mocą i przewidywanym czasem pracy. Wystarczy zwykła kartka i 10 minut z kubkiem kawy. Drugi krok to zsumowanie Wh i przeliczenie na Ah dzieląc przez 12. Trzeci krok to podzielenie uzyskanej wartości przez 4,5 (średni dzienny uzysk z 100 W panelu w sezonie maj-wrzesień) i zaokrąglenie w górę do pełnych setek watów. Przykład: lodówka 600 Wh, światło 50 Wh, ładowarki 30 Wh, razem 680 Wh, czyli 57 Ah dziennie, co po podzieleniu przez 4,5 daje 13, czyli w zaokrągleniu potrzeba 200 W paneli.

Porównanie typów paneli do przyczepy

Norma PN-EN 61215 reguluje wymagania wytrzymałościowe dla modułów PV stosowanych w instalacjach naziemnych, w tym mobilnych. Każdy panel z certyfikatem tej normy przeszedł testy na obciążenie wiatrem 2400 Pa i śniegiem 5400 Pa, co w praktyce caravaningowej oznacza spokojny sen nawet podczas burzy.

Najczęstsze błędy przy montażu solarów na przyczepie

Najczęstszy grzech to łączenie paneli równolegle bez bezpieczników na każdym łańcuchu. Drugi moduł dodany do pierwszego podwaja prąd zwarcia, ale wciąż wielu instalatorów oszczędza na bezpiecznikach, twierdząc, że regulator ma własne zabezpieczenia. Ma, ale reaguje zbyt wolno, żeby ochronić kabel 4 mm², który topi się przy prądzie 30 A w ciągu 3-4 sekund. Pożar przyczepy kempingowej na parkingu w środku nocy to scenariusz, którego nikt nie chce przeżyć.

Kolejny błąd to prowadzenie kabli bez osłony UV w miejscach wystawionych na słońce. Standardowy kabel instalacyjny LGY 2,5 mm² żółknie i pęka po dwóch sezonach, a potem woda kapie na izolację regulatora. Kabel solarny z podwójną izolacją XLPE i powłoką odporną na UV kosztuje kilkanaście złotych więcej za metr, ale pracuje latami bez interwencji. Trzecia sprawa to brak diody blokującej między panelem a akumulatorem w starszych instalacjach PWM, co powoduje nocny przepływ prądu z akumulatora z powrotem do panelu i jego mierne rozładowanie rzędu 5-15 Ah.

Studium przypadku: instalacja, która stopiła dach

Właściciel przyczepy sam złożył instalację 3 paneli 100 W połączonych równolegle, używając regulatora PWM i kabli 2,5 mm² z marketu budowlanego. Brak bezpieczników, brak przejścia dachowego, kabel przewleczony przez uchylne okno. Podczas postoju nad jeziorem w sierpniu temperatura w cieniu sięgnęła 38°C, dach przyczepy nagrzał się do 75°C, izolacja kabla zmiękła, doszło do zwarcia między żyłami. Iskra zapaliła fragment tapicerki, ogień objął szafkę nad łóżkiem. Straż pożarna zdążyła ugasić pożar, ale przyczepa nadawała się do kasacji. Straty wyceniono na 80 000 zł.

Profesjonalny montaż z certyfikowanymi komponentami, właściwym przekrojem kabli i bezpiecznikami topikowymi na każdym łańcuchu kosztowałby 2000-3000 zł więcej. Stosunek kosztu do ryzyka nie pozostawia wątpliwości.

Checklist przed montażem

• Model przyczepy i rok produkcji (różne systemy mocowania dachu)
• Stan poszycia dachowego (rdza, pęknięcia, miękkie miejsca)
• Lista odbiorników z mocą i czasem pracy
• Planowany roczny przebieg i preferowany sezon (kwiecień-październik)
• Dostępne miejsce na dachu po odjęciu anteny, klimatyzatora i klap
• Obecność akumulatora i jego typ (AGM, żelowy, kwasowy, LiFePO4)
• Miejsce na regulator (dostęp, wentylacja, odległość od akumulatora)

A co jeśli przyczepa nie ma akumulatora?

Wiele starszych przyczep turystycznych nie ma pokładowego akumulatora, bo oryginalny producent zakładał podłączenie do sieci 230 V na kempingu. W takim wypadku instalacja solarna jest możliwa od zera, ale wymaga dobrania akumulatora, regulatora i paneli jako jednego kompletnego systemu. Akumulator 100 Ah AGM to wydatek rzędu 600-900 zł, natomiast LiFePO4 o tej samej pojemności użytkowej kosztuje 1800-2500 zł, ale oddaje dwukrotnie więcej cykli i waży 20 kg mniej. Przetwornica 12/230 V 1000 W to koszt 800-1200 zł, przydatna wszędzie tam, gdzie używany jest sprzęt domowy.

Rodzaje akumulatorów do kampera

Mobilność usługi montażowej

Usługa montażu solarów na przyczepie kempingowej coraz częściej świadczona jest z dojazdem do klienta, bez konieczności holowania pojazdu do warsztatu. Standardowy czas montażu to jeden dzień roboczy, w którym ekipa wykonuje kompletną instalację, uruchamia ją, sprawdza parametry i przekazuje dokumentację. To rozwiązanie szczególnie przydatne właścicielom przyczep stacjonujących na działkach lub w miejscach oddalonych od dużych miast, gdzie warsztat specjalistyczny bywa oddalony o dziesiątki kilometrów.

Najczęściej zadawane pytania

Czy jeden panel 200 W wystarczy do zasilania lodówki w kamperze?
W pełni lata, przy 12 godzinach operacji słonecznej, jeden panel 200 W dostarczy około 50-70 Ah dziennie. Lodówka kompresorowa o mocy 50 W pracująca 50% doby zużyje 50 Ah. Bilans wychodzi na styk, bez marginesu na pochmurne dni. W praktyce potrzeba 2 paneli lub wsparcia z akumulatora rozruchowego auta podczas jazdy.

Jak dobrać akumulator do instalacji 200 W?
Zasada jest prosta: pojemność akumulatora powinna stanowić 1,5-2 razy dzienne zużycie. Przy zużyciu 50 Ah dziennie akumulator 100 Ah AGM daje jeden dzień autonomii bez ładowania, a LiFePO4 o tej samej pojemności użytkowej daje półtora dnia, bo można go rozładować głębiej.

Czy panele elastyczne są lepsze od sztywnych na dachu przyczepy?
Nie są lepsze, są inne. Elastyczne panele mają sprawność niższą o 2-3 punkty procentowe, gorzej znoszą gradobicie i mają krótszą żywotność, bo ich tylna warstwa z tworzywa ulega degradacji pod wpływem UV. Za to ważą 4 razy mniej, nie wymagają mocowań i można je przykleić bezpośrednio do dachu. Dla krótkich weekendów to kompromis, dla pełno sezonowych podróży lepszy panel sztywny w aluminiowej ramie.

Ile trwa montaż paneli na przyczepie?
Profesjonalna ekipa montuje 1-2 panele, regulator i okablowanie w 4-6 godzin. Czas obejmuje wywiercenie przejścia dachowego, uszczelnienie, podłączenie regulatora do akumulatora i testy. Przy większych instalacjach 3-4 paneli z przetwornicą montaż zajmuje pełny dzień roboczy.

Czy fotowoltaika na przyczepie działa w pochmurne dni?
Tak, ale z wydajnością 10-25% mocy nominalnej. Panel 150 W w pełnym zachmurzeniu wygeneruje 15-35 W, czyli 1,5-3 A prądu. To wystarczy, żeby podtrzymać ładowanie telefonów i nie rozładować akumulatora, ale nie wystarczy do pracy lodówki kompresorowej na pełnych obrotach. Dlatego w klimacie umiarkowanym warto mieć zapas 1-2 dni autonomii akumulatorowej.

Czy potrzebne są zezwolenia na montaż paneli na przyczepie?
Nie, instalacja fotowoltaiczna o napięciu do 48 V DC na pojeździe rekreacyjnym nie wymaga pozwoleń ani zgłoszeń. Jedynym wymogiem jest zachowanie bezpieczeństwa elektrycznego zgodnie z normą PN-EN 60335-2-29 dotyczącą ładowarek akumulatorowych oraz ogólnymi przepisami ruchu drogowego, jeśli panel wystaje ponad obrys pojazdu powyżej dopuszczalnej wartości.

Montaż paneli fotowoltaicznych na przyczepie kempingowej to inwestycja, która zwraca się nie tylko finansowo, ale też spokojem ducha i niezależnością od gniazdka. Dobrze dobrany zestaw, właściwy przekrój kabli, bezpieczniki na każdym łańcuchu i regulator MPPT z monitoringiem to pięć rzeczy, które odróżniają instalację działającą latami od problemów już w pierwszym sezonie. Przy odrobinie uwagi poświęconej projektowi, reszta to czysta radość z podróży tam, gdzie kończy się sieć energetyczna, a zaczyna prawdziwa wolność.

Źródła danych i norm

• PN-EN 61215 Wymagania konstrukcyjne i badania modułów fotowoltaicznych
• PN-EN 60335-2-29 Bezpieczeństwo elektryczne ładowarek akumulatorowych
• Eurocode 1 (PN-EN 1991-1-3) Obciążenie śniegiem konstrukcji
• Eurocode 1 (PN-EN 1991-1-4) Obciążenie wiatrem konstrukcji
• Dyrektywa niskonapięciowa 2014/35/UE Bezpieczeństwo sprzętu elektrycznego
• Przepisy ruchu drogowego Dopuszczalny obrys pojazdu (Dz.U. 2002 nr 108 poz. 727)
