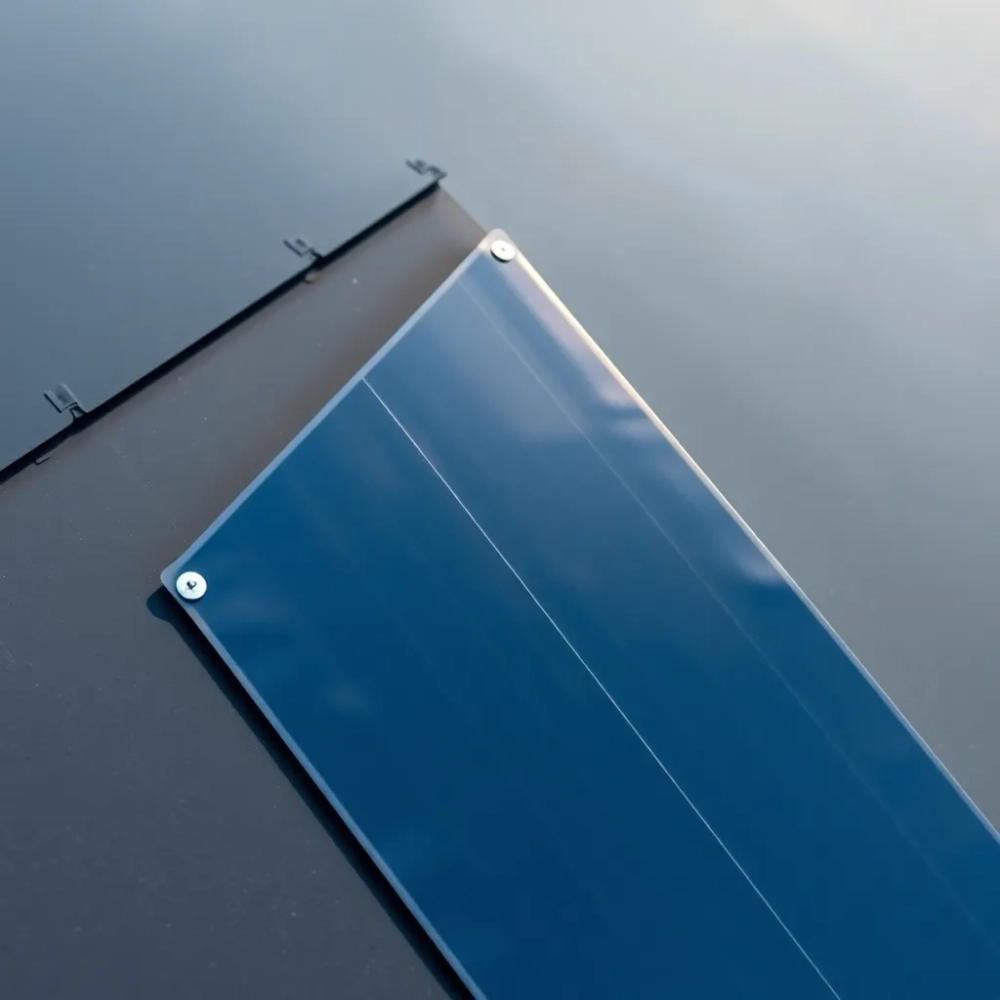

Montaż elastycznych paneli fotowoltaicznych krok po kroku bez błędów

Sikaflex 252 i Primer 207 dobór kleju do elastycznych paneli PV

Montaż elastycznych paneli fotowoltaicznych zaczyna się od wyboru spoiwa, nie od samego modułu. Klej musi przenosić siły ssania wiatru sięgające 2400 Pa, znosić drgania podwozia na nierównościach oraz pracować w zakresie od −30 do +90°C bez utraty elastyczności. Sikaflex 252 to jednoskładnikowy poliuretan o wydłużeniu do 400% i module sprężystości około 3 MPa, który twardnieje pod wpływem wilgoci atmosferycznej, tworząc trwałe wiązanie z laminatem dachowym.

• Sikaflex 252 i Primer 207 dobór kleju do elastycznych paneli PV
• Przygotowanie powierzchni dachu przed przyklejeniem panelu elastycznego
• Panel elastyczny 100, 150 i 200W dobór mocy do kampera i akumulatora
• Klejenie krok po kroku technologia montażu paneli elastycznych
• Najczęstsze błędy i praktyczne FAQ
• Checklista montażowa 10 kroków do wydruku
• Koszty zestawu montażowego 2025/2026

Primer 207 pełni tu rolę promotora adhezji, nie zwykłego podkładu. Jego rozpuszczalnikowa formuła penetruje strukturę GFK i metalu, a zawarte w niej silany wiążą chemicznie powierzchnię z warstwą kleju. Bez tego primera Sikaflex 252 traci nawet 60% wytrzymałości na odrywanie, co producent potwierdza w karcie technicznej TDS 252.

Zużycie kleju wynosi średnio 250-300 ml/m² przy aplikacji trójkątną dyszą 10×10 mm. Grubość spoiny po dociśnięciu panela powinna mieścić się w przedziale 2-4 mm, ponieważ zbyt cienka warstwa nie skompensuje rozszerzalności cieplnej modułu i dachu. Czas otwarty kleju w temperaturze 20°C to około 30 minut, a pełną wytrzymałość spojenie osiąga po 7 dniach przy wilgotności względnej 50%.

Alternatywą dla systemu Sika są dwie sprawdzone formuły. Dekalin 2510 to klej MS-polimerowy o wydłużeniu 300% i krótszym czasie otwartym (15 min), który nie wymaga primera na większości powierzchni GFK. Z kolei taśma 3M VHB 4941P o grubości 1,1 mm sprawdza się przy małych modułach do 100 W, lecz wymaga idealnie gładkiego podłoża i temperatury montażu powyżej 15°C.

Przygotowanie powierzchni dachu przed przyklejeniem panelu elastycznego

Przygotowanie podłoża decyduje o trwałości połączenia w 80% przypadków. Laminat poliestrowo-szklany dachu kampera pokrywa żelkot, którego warstwa ma zaledwie 0,4-0,6 mm i łatwo ją uszkodzić agresywnymi rozpuszczalnikami. Dlatego kolejność operacji ma znaczenie większe niż siła docisku.

Pierwszym krokiem jest umycie powierzchni szamponem o pH neutralnym, który usuwa brud drogowy i resztki wosków. Po spłukaniu i wysuszeniu nakłada się benzynę ekstrakcyjną czystą, nieścierną ściereczką, by zlikwidować tłuste ślady po impregnatach. Każdy etap kończy się odczekaniem minimum 20 minut w temperaturze pokojowej, ponieważ rozpuszczalniki muszą odparować w całości przed kolejnym działaniem.

Matowienie wykonuje się gąbką ścierną o gradacji P220, nigdy papierem ściernym na płasko. Gąbka dopasowuje się do żebrowania dachu i tworzy rysy o głębokości 8-12 µm, które zwiększają powierzchnię kontaktu kleju z podłożem. Po matowieniu ponownie odtłuszcza się powierzchnię ściereczką nasączoną Sika Remover-208 lub czystą benzyną.

Primer 207 nakłada się jednorazowo, cienką warstwą o grubości 30-50 µm, pędzlem lub aplikatorem dołączonym do opakowania. Czas odparowania rozpuszczalnika wynosi 10-30 minut w zależności od temperatury i wilgotności. Powierzchnia gotowa do klejenia ma matowy, lekko lepki film, który nie brudzi palca przy dotyku w rękawiczce.

Gdy podłoże jest przygotowane, montaż paneli elastycznych na kamperze wymaga jeszcze jednego elementu: szablonu pozycjonującego. Wydrukowany lub wycięty z kartonu wzór panela pozwala od razu nanieść klej w docelowym miejscu, bez konieczności przesuwania modułu, co mogłoby uszkodzić świeżą warstwę primera.

Panel elastyczny 100, 150 i 200W dobór mocy do kampera i akumulatora

Dobór mocy panela do akumulatora LiFePO4 o pojemności 100 Ah zaczyna się od bilansu energetycznego. Napięcie znamionowe 12,8 V przy 100 Ah daje 1280 Wh energii użytecznej (przy rozładowaniu do 80% głębokości). Aby uzupełnić dzienne zużycie 600 Wh na oświetlenie, pompę wody i lodówkę kompresorową, potrzebny jest panel generujący średnio 700 Wh dziennie, uwzględniając straty regulatora i temperatury.

Panel 100 W monokrystaliczny przy nasłonecznieniu 4 godzin szczytowych daje realnie 340-380 Wh dziennie, co pokrywa połowę zapotrzebowania. Moduł 150 W dostarcza 510-570 Wh, a 200 W nawet 680-760 Wh, z marginesem na pochmurne dni. Na dachach kamperów o powierzchni 4-5 m² zmieszczą się zwykle dwa panele po 150 W lub jeden 200 W, co stanowi kompromis między mocą a masą.

Regulator ładowania MPPT jest niezbędny przy panelach elastycznych, ponieważ napięcie obwodu otwartego Voc sięga 22-24 V dla modułów 12 V, a klasyczny PWM obcina moc o 25-30%. Sprawność MPPT sięga 96-98%, co w skali roku daje dodatkowe 200-300 Wh z każdego kilowata mocy. Modele 20 A obsługują do 260 W mocy paneli przy napięciu akumulatora 12 V.

Bezpiecznik topikowy 10-15 A w obwodzie między akumulatorem a regulatorem chroni przed zwarciem i jest wymagany przez normę PN-EN IEC 62548. Dobór wartości zależy od prądu zwarcia Isc panela: dla modułu 200 W o Isc 11 A stosuje się bezpiecznik 15 A z wkładką typu ATO. Kabel o przekroju 4 mm² od panela do regulatora i 6 mm² od regulatora do akumulatora ogranicza spadki napięcia poniżej 3%.

Klejenie krok po kroku technologia montażu paneli elastycznych

Sam montaż elastycznych paneli fotowoltaicznych trwa od 45 minut do 2 godzin, w zależności od liczby modułów i stopnia skomplikowania dachu. Pracę wykonuje się w temperaturze 15-25°C, najlepiej w cieniu, by klej nie zaczął reagować przed dociśnięciem panela do dachu. Wcześniej warto zabezpieczyć kable przelotowe przez dach peszelami EPDM o średnicy 12 mm.

Klej nanosi się trójkątną dyszą 10×10 mm w formie ramki wokół panela oraz dwóch-trzech pasów pośrodku. Odstęp od krawędzi modułu wynosi 15-20 mm, co zapobiega wypływaniu spoiny poza obrys. Po nałożeniu kleju nie czeka się dłużej niż 20 minut, ponieważ powierzchnia poliuretanu zaczyna tworzyć skórkę, która obniża przyczepność do primera.

Panel układa się od jednej krawędzi, stopniowo dociskając go do powierzchni. Dociśnięcie wykonuje się dwoma obciążnikami 5-litrowymi napełnionymi wodą, rozłożonymi symetrycznie, by równomiernie rozprowadzić klej. Po 10 minutach obciążniki przesuwa się na kolejne sektory, aż cały moduł będzie miał spoinę o jednakowej grubości.

Po 48 godzinach od klejenia montuje się dławiki kablowe i podłącza wtyczki MC4. Przed pierwszym uruchomieniem mierzy się napięcie obwodu otwartego miernikiem True RMS, by potwierdzić, że instalacja pracuje zgodnie z kartą katalogową panela. Wartość Voc dla modułu 200 W powinna wynosić 22,4-23,8 V w temperaturze 25°C.

Na dachach ryflowanych elastyczny panel fotowoltaiczny wymaga dodatkowego wypełnienia spoin między żebrami masą wyrównującą Sikaflex 221 lub dekarskim silikonem kompatybilnym z poliuretanem. Minimalny promień gięcia modułu wynosi zazwyczaj 30× jego grubość, czyli około 90 mm dla panela 3 mm, co pozwala dopasować go do łuków dachu o promieniu większym niż 10 cm bez ryzyka mikropęknięć ogniw.

Najczęstsze błędy i praktyczne FAQ

Klej zamiast primera to grzech główny instalatorów, którzy próbują zaoszczędzić 40 zł na opakowaniu. Bez primera Sikaflex 252 wiąże mechanicznie, nie chemicznie, a pierwszy podmuch bocznego wiatru przy 80 km/h odrywa panel od żelkotu jak nalepkę. Kolejnym błędem jest brak odstępu termicznego między panelami a krawędzią dachu; moduł musi mieć minimum 30 mm luzu z każdej strony, by mógł swobodnie rozszerzać się przy nagrzaniu do 70°C.

Mocowanie regulatora MPPT w bagażniku zamiast przy akumulatorze skraca żywotność kabli i wymusza stosowanie przekroju 10 mm² zamiast 6 mm². Lokalizacja regulatora powinna być sucha, wentylowana i oddalona maksymalnie 1 metr od akumulatora, by zminimalizować spadki napięcia i ryzyko korozji połączeń. Akumulator LiFePO4 o pojemności 100 Ah łączy się z regulatorem kablem o przekroju 6 mm² i złączem oczkowym M8.

Promień gięcia poniżej 30× grubości modułu powoduje mikropęknięcia ogniw monokrystalicznych, niewidoczne gołym okiem, ale obniżające moc o 8-15% w ciągu pierwszego roku eksploatacji. Przed montażem warto zmierzyć promień krzywizny dachu szablonem z drutu i porównać z kartą techniczną panela, by uniknąć nieodwracalnych uszkodzeń.

Odpowiedź na pytanie, jaki klej do paneli fotowoltaicznych na dach wybrać, brzmi: system Sika Primer 207 + Sikaflex 252 pozostaje punktem odniesienia od ponad dekady, a konkurencyjne MS-polimery Dekalin sprawdzają się tam, gdzie liczy się szybki czas wiązania. Taśmy akrylowe 3M VHB rezerwuję do małych modułów i tymczasowych instalacji testowych, ponieważ ich odporność na starzenie UV jest niższa niż poliuretanów.

Checklista montażowa 10 kroków do wydruku

• Umyj dach szamponem o pH neutralnym i wysusz go.
• Odttłuść powierzchnię benzyną ekstrakcyjną czystą ściereczką.
• Zmatuj żelkot gąbką P220 i ponownie odttłuść.
• Nałóż Primer 207 warstwą 30-50 µm i odczekaj 20 minut.
• Wymierz pozycję panela, zachowaj 30 mm odstępu od krawędzi dachu.
• Nałóż Sikaflex 252 trójkątną dyszą w formie ramki i dwóch pasów.
• Ułóż panel i dociśnij obciążnikami 2×5 l wody przez 10 minut w każdym sektorze.
• Odczekaj 48 godzin przed podłączeniem kabli i wtyczek MC4.
• Zamontuj dławiki kablowe i podłącz regulator MPPT kablem 6 mm².
• Zmierz napięcie Voc miernikiem i porównaj z kartą techniczną panela.

Koszty zestawu montażowego 2025/2026

Pełen zestaw do przyklejenia jednego panela 150-200 W kosztuje orientacyjnie 180-260 zł w zależności od producenta kleju. W skład wchodzi Primer 207 (60-80 ml, 35-45 zł), Sikaflex 252 (300 ml, 55-70 zł), gąbka ścierna P220 (8-12 zł), dysza trójkątna (4-6 zł) oraz ściereczki odtłuszczające (15-20 zł). Do tego dochodzi peszel EPDM 12 mm (8 zł/mb), dławik kablowy (12-18 zł) i wtyczki MC4 (6-9 zł para).

Zestaw montażowy Sika dedykowany pojazdom kempingowym bywa droższy o 20-30%, ale zawiera sprawdzone komponenty w jednym opakowaniu i szczegółową instrukcję z rysunkami technicznymi. Sam klej do paneli elastycznych kupowany luzem w tubach 600 ml obniża koszt materiału o 15%, lecz wymaga dokupienia primera osobno i samodzielnego doboru dysz.

Źródła i normy

• Karta techniczna Sikaflex 252 (TDS 252), producent Sika AG, dostępna w repozytorium producenta.
• Karta techniczna Sika Primer 207 (TDS 207).
• Norma PN-EN IEC 62548:2017 Wymagania dotyczące instalacji fotowoltaicznych.
• Norma PN-EN 1991-1-4:2008 Oddziaływanie wiatru na konstrukcje (Eurocode 1).
• Dyrektywa 2014/35/UE (LVD) dotycząca niskonapięciowych urządzeń elektrycznych.
• Instrukcja montażu paneli elastycznych monokrystalicznych wg standardów caravaningowych DIN 75022.

Kiedy przygotowanie i klejenie idą zgodnie z opisanymi krokami, panel elastyczny pracuje na dachu kampera 8-12 lat bez utraty przyczepności, a inwestycja w prawidłowy montaż zwraca się w postaci ciszy, niezawodności i braku konieczności wiercenia otworów w poszyciu dachowym.
