Mocowanie do elewacji ocieplonej styropianem – poradnik

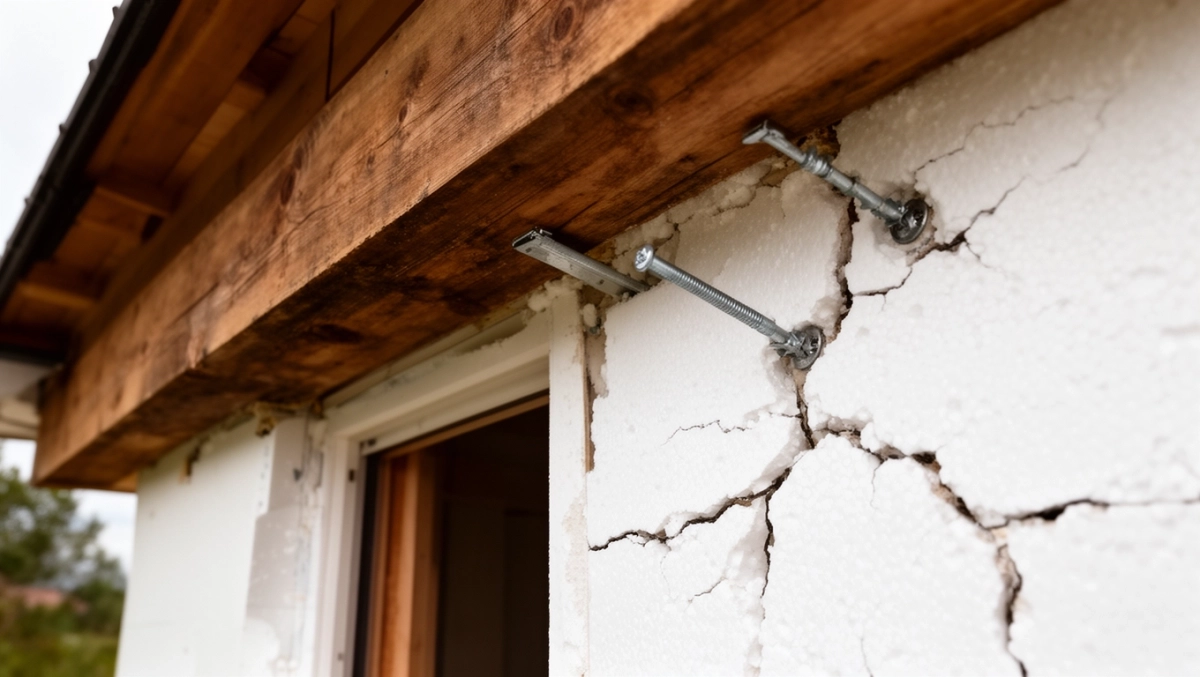

Wyobraź sobie, że chcesz zamocować solidną drewnianą belkę nad wejściem do domu, a elewacja jest ocieplona grubą warstwą styropianu – materiał kruchy, który nie wytrzyma ciężaru. Rozumiem twoje obawy, bo styropianowa izolacja chroni przed zimnem, ale komplikuje montaż lamp, kamer czy zadaszeń, grożąc mostkami termicznymi i niestabilnością. W tym artykule pokażę ci niezbędne produkty, krok po kroku montaż z przeniesieniem obciążenia na mur nośny oraz kluczowe warunki, wiercenie, tuleje i uszczelnienie, by wszystko trwało latami bez awarii.

• Produkty niezbędne do mocowania przez styropian
• Mocowanie przez styropian – krok po kroku
• Warunki montażu na elewacji styropianowej
• Wiercenie otworów przez warstwę styropianu
• Montaż tulei dystansowych w styropianie
• Kotwienie w murze nośnym przez izolację
• Uszczelnienie i stabilność mocowań styropianowych
• Pytania i odpowiedzi

Produkty niezbędne do mocowania przez styropian

Do mocowania ciężkich elementów jak drewniane belki na elewacji ocieplonej styropianem potrzebne są specjalistyczne kotwy przelotowe, które przechodzą przez całą warstwę izolacji. Te systemy składają się z prętów gwintowanych ze stali nierdzewnej A4, odpornych na korozję i warunki atmosferyczne. Tuleje dystansowe z tworzywa lub aluminium chronią styropian przed naprężeniami, rozkładając siły na styropianu bez jego miażdżenia. Kotwy chemiczne uzupełniają zestaw, wypełniając otwory w murze nośnym żywicą epoksydową dla maksymalnej nośności. Podkładki i nakrętki dociskowe zapewniają stabilne połączenie z belką.

Wybierając produkty, kieruj się grubością styropianu – dla warstw 15-25 cm stosuj kotwy o długości co najmniej 30-40 cm. Pręty gwintowane o średnicy 10-12 mm przenoszą ciężar belek ważących nawet 50 kg na punkt. Materiały kompozytowe w tulejach minimalizują mostki termiczne, zachowując efektywność ocieplenia. Zestawy przelotowe często zawierają gotowe akcesoria jak pierścienie uszczelniające, ułatwiające montaż. Koszt pojedynczego mocowania oscyluje wokół kilkudziesięciu złotych, ale inwestycja zwraca się w trwałości.

Porównanie nośności popularnych kotew

Tabela poniżej ilustruje różnice w nośności statycznej i dynamicznej dla typowych kotew stosowanych przez styropian. Dane oparte na testach laboratoryjnych przy obciążeniu wiatrem do 1,5 kN/m².

Systemy teleskopowe wyróżniają się przy mocowaniu dłuższych belek, gdzie obciążenia dynamiczne od wiatru są krytyczne. Kotwy chemiczne najlepiej sprawdzają się w murach porowatych jak cegła pełna.

Mocowanie przez styropian – krok po kroku

Mocowanie zaczyna się od precyzyjnego pomiaru grubości styropianu i tynku na elewacji, by dobrać długość kotwy przelotowej. Zaznacz punkty montażu belki z zachowaniem pionu za pomocą poziomicy laserowej, uwzględniając obciążenie dynamiczne. Wierć otwory przez całą warstwę izolacji wiertarką udarową z wiertłem koronkowym. Włóż tuleję dystansową, a następnie pręt gwintowany, dociskając nakrętką. Na koniec uszczelnij otwory silikonem sanitarnym i zamocuj belkę. Cały proces trwa 30-60 minut na punkt.

Przy cięższych belkach stosuj co najmniej cztery punkty mocowania, rozstawione co 50-80 cm w zależności od długości elementu. Przed finalnym dokręceniem sprawdź, czy pręt osiągnął mur nośny – stuknięciem lub endoskopem. Tuleje zapobiegają zapadaniu się styropianu pod ciężarem. Po montażu przetestuj stabilność ręcznym szarpnięciem i obciążeniem próbnym. Regularna kontrola co sezon zapewni długowieczność.

Kolejność czynności w montażu

• Pomiar grubości styropianu i muru.
• Zaznaczenie punktów i kontrola pionu.
• Wiercenie przelotowe bez udaru na styropianie.
• Montaż tulei dystansowej.
• Wkłucie pręta i kotwienie chemiczne w murze.
• Dociągnięcie nakrętki i uszczelnienie.
• Test stabilności belki.

Ten schemat minimalizuje błędy, szczególnie przy dłuższych belkach narażonych na wiatr. Dostosuj rozstaw do norm PN-EN 1991-1-4.

Warunki montażu na elewacji styropianowej

Na elewacji ocieplonej styropianem montaż wymaga suchej pogody, temperatury powyżej 5°C i braku bezpośredniego słońca, by kleje i żywice wiązały prawidłowo. Mur nośny musi być nośny – beton lub cegła pełna, z nośnością co najmniej 5 N/mm². Obciążenia wiatrem i śniegiem dyktują liczbę kotew: dla belki 3 m długości minimum sześć punktów. Unikaj montażu w miejscach z fugami lub osłabieniami muru. Sprawdź stan ocieplenia wizualnie i udarowo.

Grubość styropianu od 10 do 30 cm wpływa na wybór kotwy – dłuższe pręty dla grubszych warstw. Materiały elewacyjne jak tynk akrylowy wymagają ostrożności przy wierceniu, by nie uszkodzić dekoru. Dla kamer czy lamp lżejszych stosuj dwa punkty, ale z kotwami o głębokości 12 cm. Zawsze uwzględnij rozszerzalność termiczną elementów metalowych. Profesjonalne obliczenia statyczne dla konstrukcji powyżej 100 kg są zalecane.

W warunkach wilgotnych przedłuż czas schnięcia kotew chemicznych do 24 godzin. Dla elewacji południowych wybierz powłoki antykorozyjne na prętach. Stabilność zależy od jakości muru – w bloczkach silikatowych zwiększ głębokość kotwienia o 20%.

Wiercenie otworów przez warstwę styropianu

Wiercenie przez styropian wymaga wiertarki bez udaru, by uniknąć kruszenia izolacji i tworzenia mostków termicznych. Użyj wierteł koronowych lub SDS-plus z ogranicznikiem głębokości, dostosowanym do grubości styropianu plus 2 cm na mur. Zaczynaj powoli, 500 obr./min, zwiększając do 1000 przy tynku. Odkurzaj otwór sprężonym powietrzem po każdym etapie. Średnica otworu powinna być o 2 mm większa od pręta gwintowanego. Proces trwa 2-5 minut na otwór.

Przy warstwach styropianu powyżej 20 cm stosuj przedłużki wiertarskie, kontrolując prostotę sznurkiem lub laserem. Unikaj wiercenia w miejscach zbrojenia muru – użyj detektora. Dla belek drewnianych zaznacz otwory na elewacji taśmą maskującą. Po wierceniu sprawdź głębokość endoskopem, by potwierdzić dostęp do muru nośnego. Czysty otwór gwarantuje szczelne osadzenie tulei.

Narzędzia do wiercenia przez styropian

• Wiertarka udarowa z regulacją udaru (wyłącz udar na styropianie).
• Wiertła koronowe diamentowe ø12-16 mm.
• Ogranicznik głębokości i przedłużki.
• Detektor zbrojeń i endoskop USB.
• Odkurzacz budowlany lub dmuchawa.

Te akcesoria podnoszą precyzję, szczególnie przy montażu dłuższych belek.

Montaż tulei dystansowych w styropianie

Tuleje dystansowe wciska się w otwór po wierceniu, wypełniając przestrzeń w styropianie i przenosząc siły na ścianki otworu bez miażdżenia izolacji. Wybierz tuleje z polipropylenu wzmocnionego włóknem szklanym, o długości równej grubości styropianu. Lekko smaruj wnętrze smarem silikonowym dla łatwego wsunięcia pręta. Dociskaj tuleję młotkiem gumowym, aż oprze się na tynku. Tuleja zapobiega też wnikaniu wilgoci w styropian.

Przy grubszym styropianie stosuj tuleje segmentowe, łączone na zatrzask, dla lepszej sztywności. Dla belek narażonych na wiatr wybierz modele z żebrami antyrotacyjnymi. Montaż tulei trwa minutę na punkt i jest kluczowy dla stabilności całej konstrukcji. Sprawdź, czy tuleja nie wystaje poza powierzchnię elewacji. Prawidłowo zamontowana tuleja rozkłada nacisk równomiernie.

W starszych ociepleniach z luźnym styropianem tuleje wypełniaj pianką montażową przed wsunięciem pręta. To wzmacnia połączenie z izolacją. Regularnie kontroluj tuleje pod kątem pęknięć spowodowanych naprężeniami termicznymi.

Kotwienie w murze nośnym przez izolację

Kotwienie w murze nośnym wymaga wkręcenia pręta gwintowanego przez tuleję na głębokość 10-15 cm, zależnie od typu muru i obciążenia. W betonie stosuj kotwy rozporowe, w cegle – chemiczne z żywicą. Wypełnij otwór w murze żywicą za pomocą pistoletu, wsuwając pręt powoli, by uniknąć pęcherzy powietrza. Czekaj 1-4 godziny na utwardzenie przed dokręceniem nakrętki. Moment obrotowy 40-60 Nm zapewnia maksymalną nośność.

Dla drewnianych belek ciężkich powyżej 30 kg zwiększ liczbę kotew i głębokość do 20 cm. W murach z pustaków stosuj siatki zbrojeniowe w otwartych otworach. Pręty ze stali A4 nie rdzewieją nawet w agresywnym środowisku. Oblicz długość pręta: grubość styropianu + tynk + 15 cm muru + 5 cm na nakrętkę. Precyzja tu decyduje o bezpieczeństwie.

Głębokość kotwienia w zależności od muru

• Beton: 12-15 cm, kotwa chemiczna.
• Cegła pełna: 10-12 cm, rozporowa.
• Pustak: 15-20 cm, z siatką.
• Silikat: 12 cm, teleskopowa.

Ta tabela pomaga dobrać parametry do konkretnej elewacji.

Uszczelnienie i stabilność mocowań styropianowych

Uszczelnienie otworów wokół tulei silikonem neutralnym zapobiega wnikaniu wody i mostkom termicznym, zachowując właściwości izolacyjne styropianu. Wypełnij szczeliny po utwardzeniu żywicy, wygładzając szpachlą. Dla estetyki dobierz silikon w kolorze elewacji lub tynku. Nakrętki zakryj plastikowymi zatyczkami lub maluj pod kolor belki. Stabilność testuj obciążeniem 1,5 raza ciężaru roboczego po 24 godzinach.

Przy belkach zewnętrznych stosuj dodatkowe podkładki rozkładające nacisk, redukując naprężenia na styropianie. Regularne kontrole co 6 miesięcy wykrywają luzy od obciążeń dynamicznych. W warunkach nadmorskich wymieniaj uszczelnienia co 2 lata. Estetyczne fugi maskujące integrują mocowania z elewacją. Długoterminowa stabilność zależy od jakości materiałów i montażu.

Fazy uszczelniania obejmują gruntowanie otworów, aplikację silikonu i fugowanie. To chroni mur przed wilgocią. Dla kamer czy lamp lżejszych wystarczy jedno uszczelnienie, ale przy belkach – podwójne. Zawsze sprawdzaj pion po pełnym utwardzeniu.

Pytania i odpowiedzi

• Czy styropian nadaje się do bezpośredniego mocowania ciężkich przedmiotów na elewacji?

  Nie, styropian jest materiałem lekkim i kruchym, który nie zapewnia odpowiedniej nośności. Mocowania muszą przenosić obciążenie bezpośrednio na mur nośny, pomijając izolację, aby zapewnić trwałość i bezpieczeństwo.

• Jakie systemy kotew stosować do mocowania na elewacji ocieplonej styropianem?

  Wymagane są kotwy chemiczne, pręty gwintowane lub systemy teleskopowe przelotowe, docierające co najmniej 10-15 cm w głąb muru nośnego. Używać tulei dystansowych chroniących styropian przed naprężeniami.

• Jak przygotować montaż, aby uniknąć mostków termicznych i uszkodzeń izolacji?

  Dokładnie zmierzyć grubość izolacji, wiercić otwory przez styropian bez jego uszkadzania i stosować materiały odporne na warunki atmosferyczne, takie jak stal nierdzewna A4 lub tworzywa kompozytowe. Unikać zwykłych wkrętów i kołków.

• Jakie błędy najczęściej popełnia się przy mocowaniu do elewacji ze styropianem?

  Ignorowanie obciążeń dynamicznych (wiatr, śnieg), zbyt płytkie kotwienie, brak podkładek rozkładających nacisk oraz niestosowanie kontroli pionu. Przed montażem sprawdzić nośność muru i przestrzegać norm PN-EN 1991-1-4.
